UML设计图4-对象图

1.含义

　　对象图概述：对象图显示了某一时刻的一组对象及它们之间的关系。

　　对象图可以看做是类图的实例，用来表达各个对象在某一时刻的状态。

　　对象图中的建模元素主要有对象和链，对象是类的实例，链是类之间的关联关系的实例。

2.在软件工程的阶段

　　分析设计实现阶段都有

　　属于静态视图

　　类图之后，类的对象

3.对象图的组成元素——对象

对象是类的实例，是一个封装了状态和行为的具有良好边界和标识符的离散实体。对象通过其类型、名称和状态区别于其他对象而存在。

对象名：在矩形框的顶端显示。

类型：具体的类目

状态：由对象的所有属性以及运行时的当前值组成。

表示法：在对象名后跟一个冒号加上类型名，并且使用下划线与类进行区分。

4.对象图的组成元素——链

链是关联关系的实例，是两个或多个对象之间的独立连接。因此，链在对象图中的作用就十分类似于关联关系在类图中的作用。

在UML中，链同样使用一根实线段来表示。

链主要用来导航。链一端的一个对象可以得到另一位置上的一个或一组对象，然后向其发送消息。链的每一端也可以显示一个角色名称，但不能显示多重性。

4.对象图的建模技术：

4.1.为对象结构建模

识别建模机制。建模机制被描述为系统的某些功能或行为，经常会被耦合为用例，由一组类、接口和其他事物的交互产生。可以创建协作来描述机制。

识别参与的类和接口等元素，以及这些元素之间的关系。

识别并选择对象。考虑这个机制的脚本在某时刻被冻结时的情况，识别并选择出各个对象。

按需要显示每个对象的状态。

识别并显示出对象之间的链，即对象的类目之间关联的实例。

4.1.对象图的建模步骤:

• 确定对象及对象状态（从类图中来）
• 建立链（从类图中来）

5.对象图使用要点:

• 注重于表达系统静态设计视图或静态交互视图的一个方面。
• 表示由一个交互图描绘的动态场景的一个画面。
• 只包含对理解该方面不可缺少的那些元素。
• 提供与它的抽象层次相一致的细节，应该只显露出对理解是不可缺少的那些属性值和其他修饰。
• 不要过分的简化，这样会使读者对重要的语义产生误解。

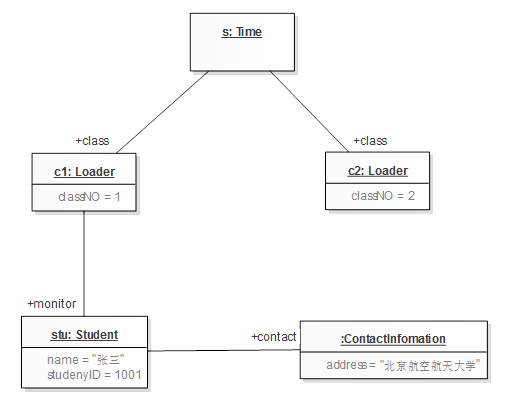

6.实例:
