OverlayFS原理

目录

• OverlayFS原理示意图
• OverlayFS挂载操作

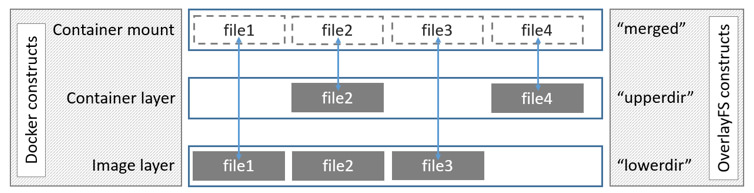

1.OverlayFS原理示意图

lower是镜像层、只读层，upper是容器层，是读写层，merge是镜像层和容器层的统一视图

2.OverlayFS挂载操作

docker官方关于OverlayFS原理概述的文档链接：https://docs.docker.com/storage/storagedriver/overlayfs-driver/

网络博客关于OverlayFS原理概述的链接：https://blog.csdn.net/qq_45858169/article/details/115918469

首先确认Linux kernel已加载overlay模块

[root@controller-71 ~]# lsmod | grep overlay
overlay               122880  139

先创建好下列目录

mkdir /tmp/lower1 /tmp/lower2 /tmp/upper /tmp/work /tmp/merged

将lower层目录/tmp/lower1、/tmp/lower2，upper层/tmp/upper目录联合挂载为/tmp/merged

/tmp/work是OverlayFS内部工作使用的一个目录

mount -t overlay overlay  -o  lowerdir=/tmp/lower1:/tmp/lower2,upperdir=/tmp/upper,workdir=/tmp/work /tmp/merged
