【学习笔记】Linux内核驱动 -- SPI Device & Controller Driver 数据传输

| 本文主要从利用SPI进行数据传输的角度，总结Linux kernel源码中的 spi-bcmbca-hsspi.c（kernel6.3及之后开源出来的）, spi-qup.c, spi-gpio.c这几种SPI控制器，和tpm作为SPI Device的驱动。

技术摘要：

• 驱动注册 -- probe函数
• SPI Contoller和SPI Master基是同一概念
• spi控制器用到了kthread，queue，worker work来进行数据传输和发送，对此本文不做深入介绍。
• 涉及使用DMA的情况本文暂不考虑。
• spi设备驱动和spi控制器驱动 连接起来的两点（“设备驱动的终点” -- “控制器驱动的工作”）
  • 设备驱动：一般设备驱动会实现一个xxx_transfer()或者xxx_send()+xxx_recv()接口来作为设备驱动数据传输的“终点” -- 调用的是SPI Core的接口。
  • 控制器驱动：不同控制器驱动在注册（probe）时会实现控制器的transfer()（旧）接口或tansfer_one()（新）接口，有的控制器也会直接自己实现tansfer_one_message()接口。这种transfer函数最终控制硬件数据传输。
• 本文涉及的主要驱动源码：

/// 以kernel6.10为例，有参考kernel4.19

/* 1. SPI设备驱动 ‘SPI Device Driver’ */
driver/char/tpm/tpm_tis_core.c
driver/char/tpm/tpm_tis_spi_main.c    // 4.19版本内核为 tpm_tis_spi.c

/* 2. SPI控制器驱动 ‘SPI Controller Driver’*/
// GPIO模拟SPI控制器
driver/spi/spi-gpio.c
driver/spi/spi-bitbang.c
// 高通硬件SPI控制器
driver/spi/spi-qup.c
// 博通硬件SPI控制器
driver/spi/spi-bcmbca-hsspi.c

/* 3. SPI Core APIs */
driver/spi/spi.c
driver/spi/spi.h
...

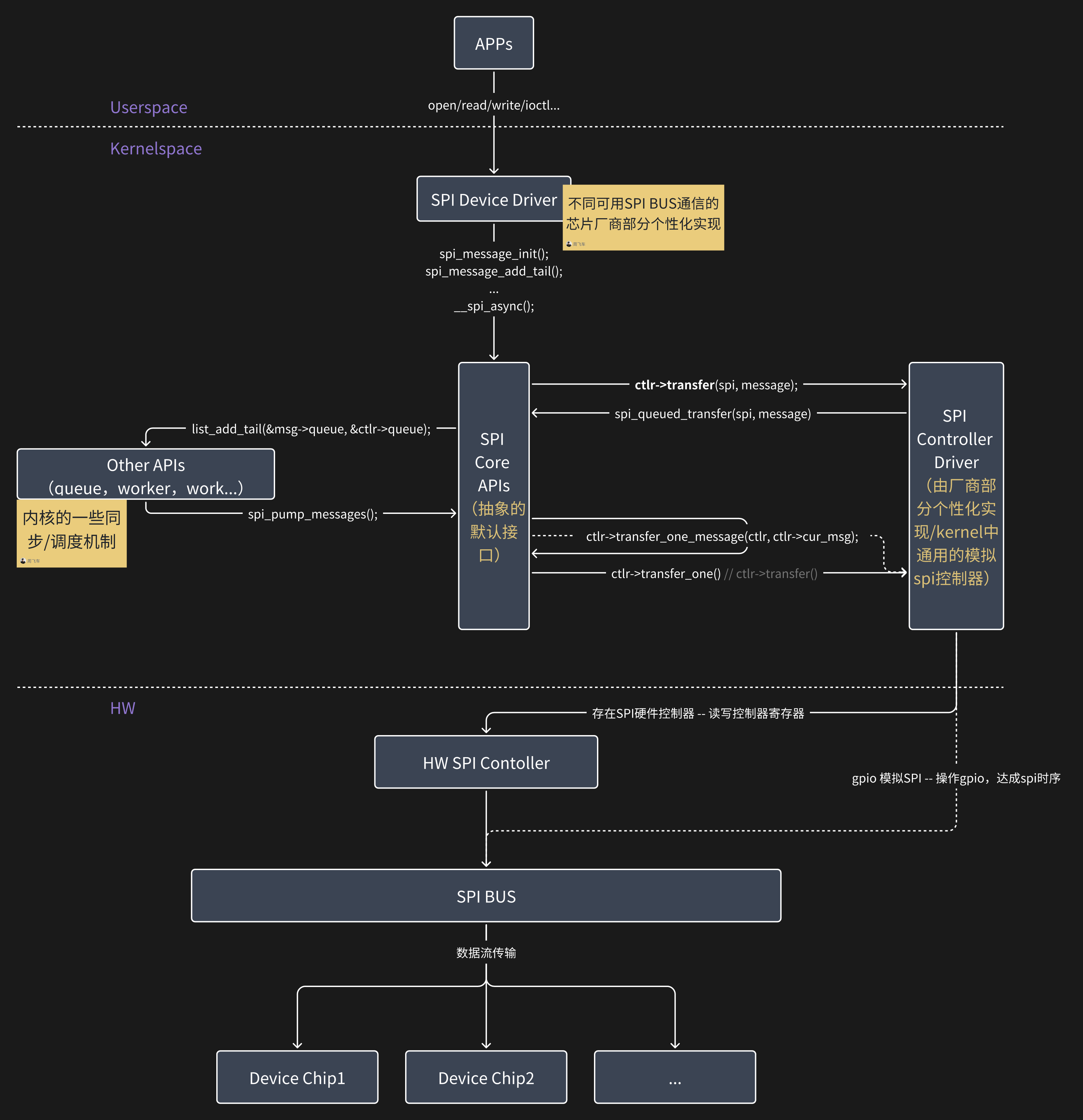

• SPI数据流框架

 1. SPI 设备驱动 -- 数据读写接口

• 主要思路：
  • SPI设备驱动定义数据读写的ops -- 不同SPI设备驱动有不同的实现(transfer/send+recv)，但最终都是调用SPI Core的接口
    • 具体的一组数据会存储在spi_transfer结构体中，几个spi_transfer可以放到一个spi_message结构体中。
    • spi_transfer和spi_message 这两个结构体就是SPI数据传输的初始数据单元啦。
  • SPI设备驱动在probe（注册）的时候会绑定数据读写的ops （userspace的应用间接调用）

　　1.1 先定义ops -- 数据传输接口处理函数集

/// 设备驱动注册时绑定ops的主要步骤  kernel6.10
/* 0. ops */
int tpm_tis_spi_transfer(struct tpm_tis_data *data, u32 addr, u16 len,
                         u8 *in, const u8 *out)
{
        ...
        // 根据kernel版本不同，这里可能还会有进一步函数调用，但最终主要的数据传输接口及其顺序都是下面这几个
        spi_message_init(&m);
        spi_message_add_tail(&spi_xfer, &m);
        ret = spi_sync_locked(phy->spi_device, &m);     // 真正把数据传输给SPI控制器驱动去处理
        ...
}
static int tpm_tis_spi_read_bytes(struct tpm_tis_data *data, u32 addr,
                                  u16 len, u8 *result, enum tpm_tis_io_mode io_mode)
{
        return tpm_tis_spi_transfer(data, addr, len, result, NULL);
}

static int tpm_tis_spi_write_bytes(struct tpm_tis_data *data, u32 addr,
                                   u16 len, const u8 *value, enum tpm_tis_io_mode io_mode)
{
        return tpm_tis_spi_transfer(data, addr, len, NULL, value);
}
static const struct tpm_tis_phy_ops tpm_spi_phy_ops = {
        .read_bytes = tpm_tis_spi_read_bytes,
        .write_bytes = tpm_tis_spi_write_bytes,
};

　　1.2 SPI设备驱动注册时绑定 ops

/* 1. probe */
// driver/char/tpm/tpm_tis_spi_main.c
tpm_tis_spi_driver_probe(struct spi_device *spi)
-->tpm_tis_spi_probe(struct spi_device *dev)
    --> tpm_tis_spi_init(dev, phy, irq, &tpm_spi_phy_ops);
        -->tpm_tis_core_init(&spi->dev, &phy->priv/*struct tpm_tis_data *priv*/, irq, phy_ops/*=&tpm_spi_phy_ops*/, NULL);
            // driver/char/tpm/tpm_tis_core.c
            -->priv->phy_ops = phy_ops;

 2. SPI 控制器驱动 -- 数据读写

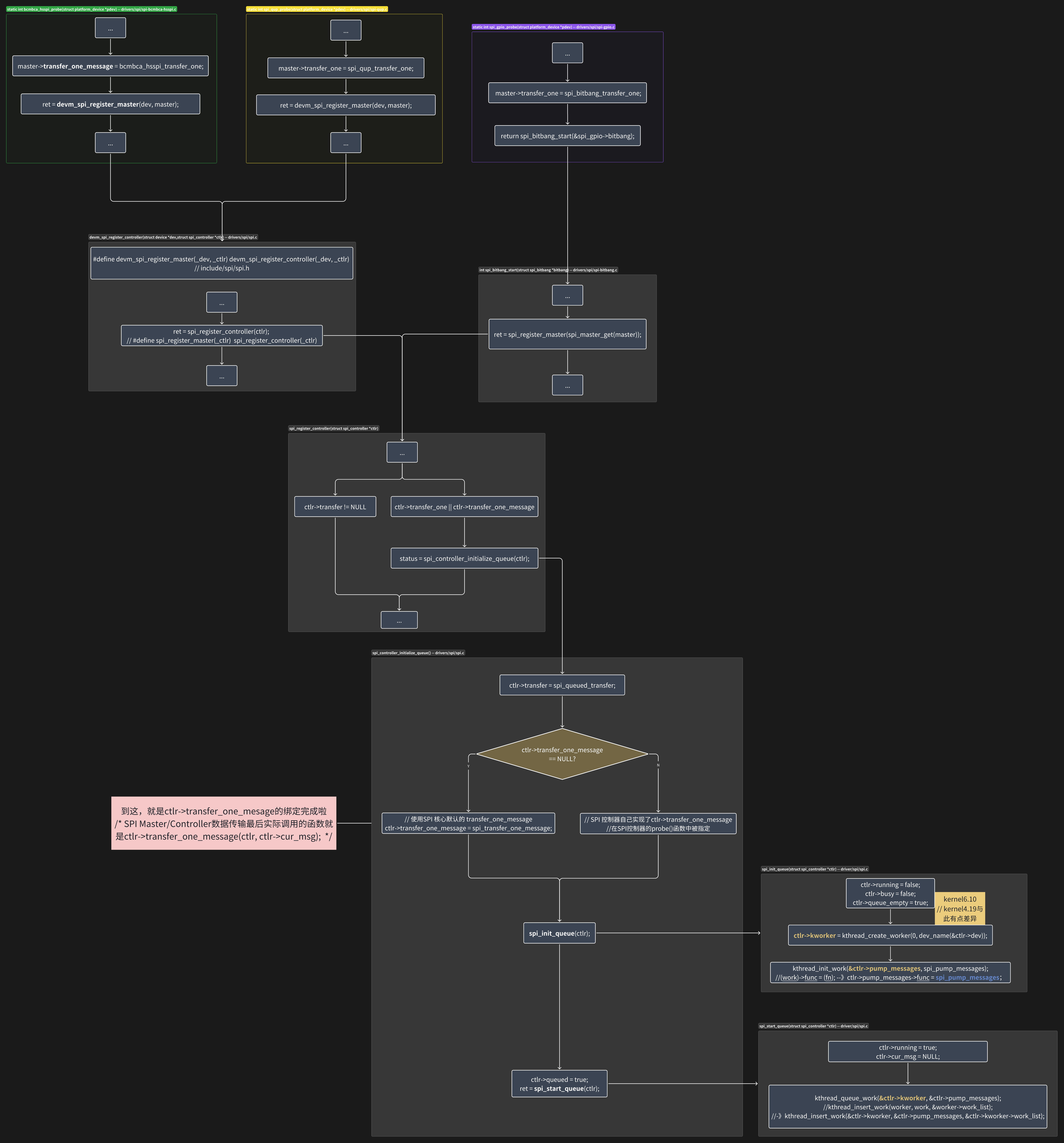

• 主要思路：
  • 定义和绑定 transfer() / transfer_one() / transfer_one_message()  给 SPI控制器
    • 其中transfer() 和 transfer_one() 必须定义一个（transfer() 几乎过时了）
    • transfer_one_message()可以不单独实现，SPI Core中有默认 ctlr->transfer_one_message = spi_transfer_one_message;
    • transfer() / transfer_one() / transfer_one_message() 基本是软件处理的终点了，里面做的事情就是读写硬件了（SPI硬件控制器或SPI GPIO）
  • 初始化queue，worker，work并开始线程处理工作

　　2.1 GPIO模拟SPI控制器

　　2.2 高通SPI控制器

　　2.3 博通SPI控制器

 3. SPI Core APIs -- 数据传输

　　3.1 数据传输到队列

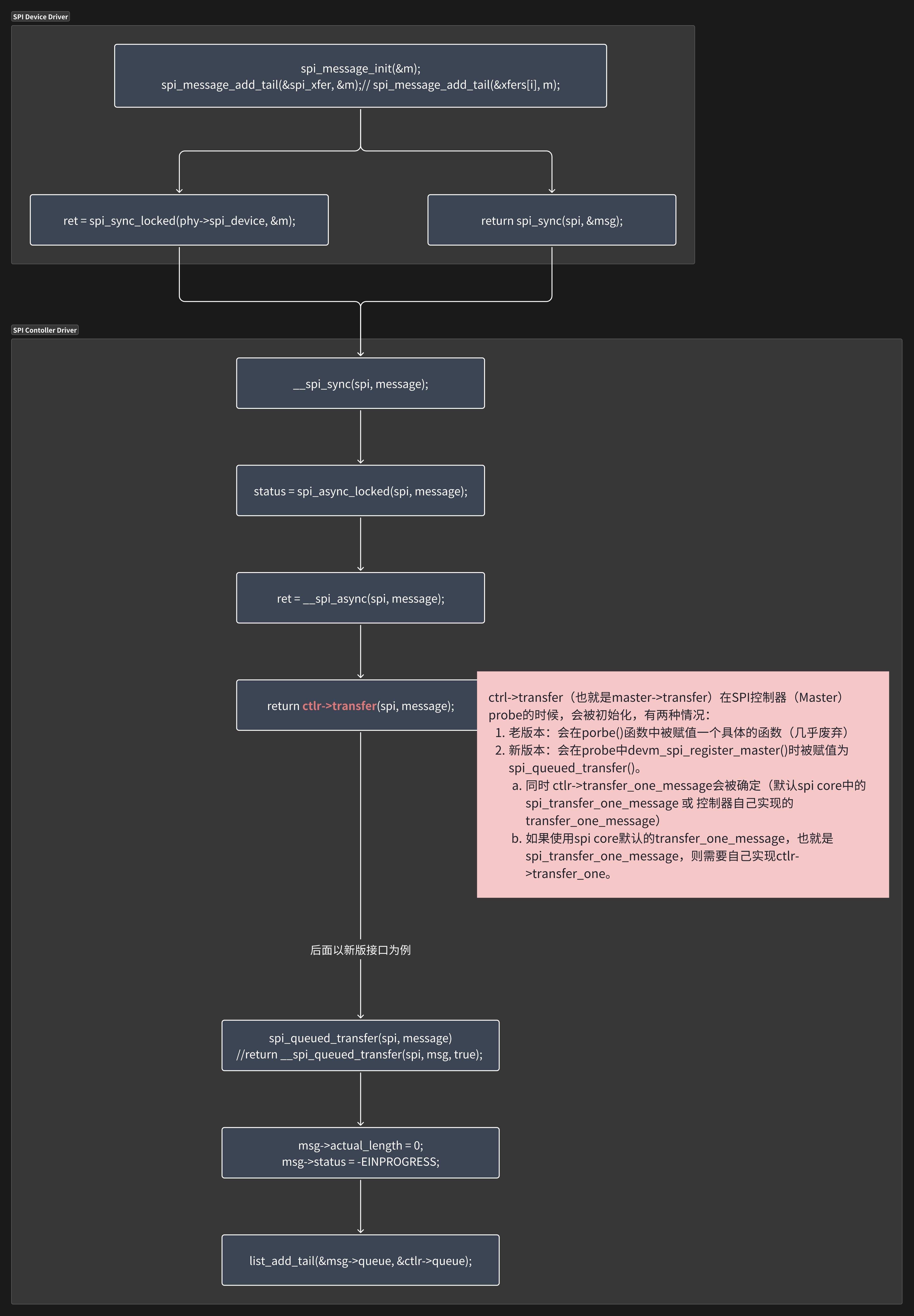

• • 主要思路：
    • 首先，SPI设备驱动调用 spi_message_init() 和 spi_message_add_tail() 来组成SPI数据信息
    • 然后，调用SPI Core的xxx_sync之类的函数来将数据放入数据传输工作队列中

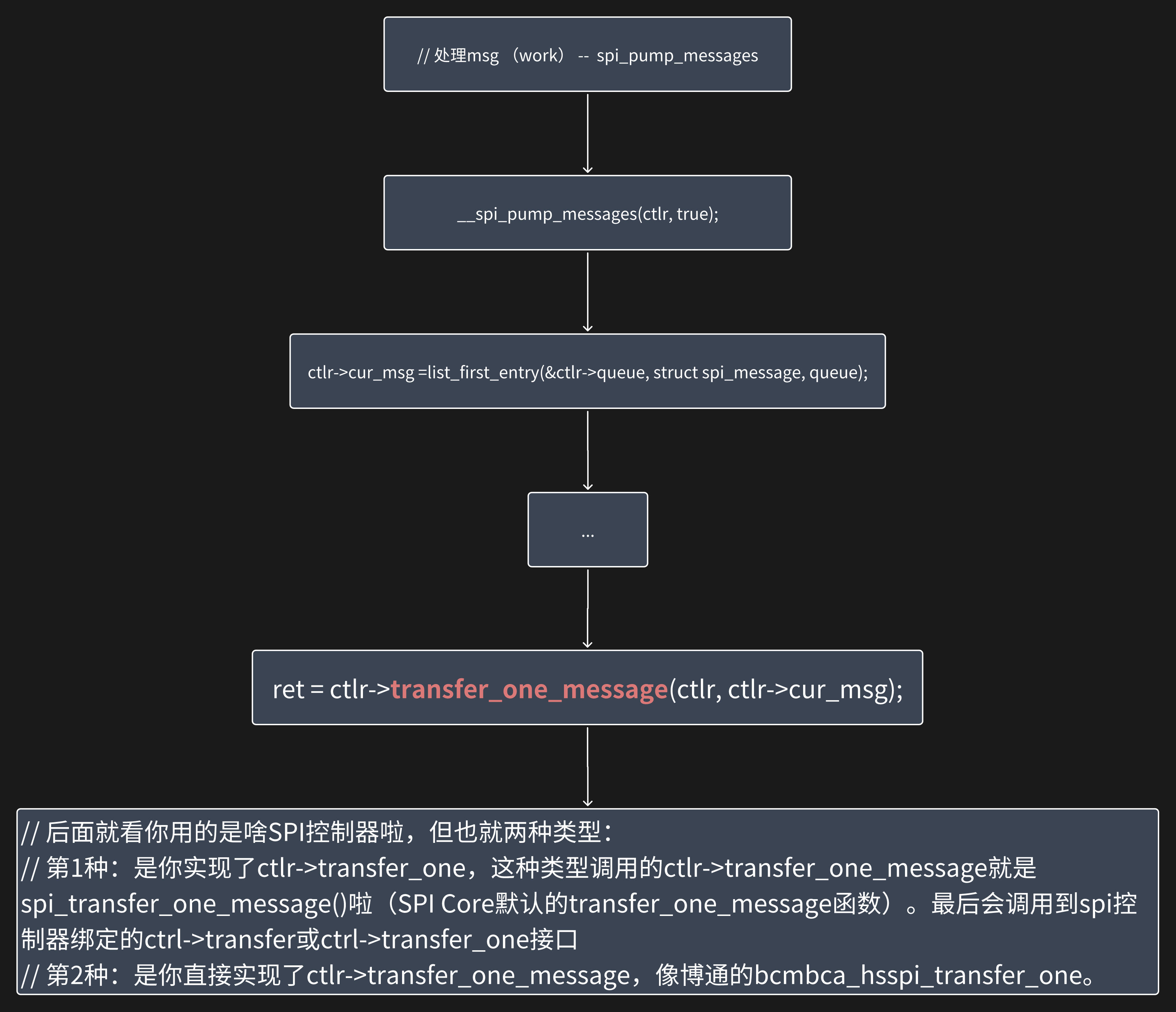

 　　3.2 队列中的数据处理接口  spi_pump_messages(struct kthread_work *work)

• • 思路：调用ctlr->transfer_one_message(ctlr, ctlr->cur_msg);



 4. 其他内容

　　4.1 cs_change 对CS片选信号的控制逻辑

　　　　| 写在前面：不同内核版本和不同SPI控制器驱动的实现都可能存在稍有差异的时序逻辑，研究SPI时序时千万不要固定思维，最好还是先了解一下源码逻辑。除了SPI控制器对对CS的处理逻辑稍有差异，SPI 设备对CS的要求也各不相同，像TPM芯片对CS的时序就有自己的严格要求。

　　　　| 虽然CS是由SPI控制器来控制拉高拉低的，但是SPI设备驱动也可以通过spi_transfer结构体中的cs_change成员间接控制CS GPIO。

　　　　笼统的有两种：

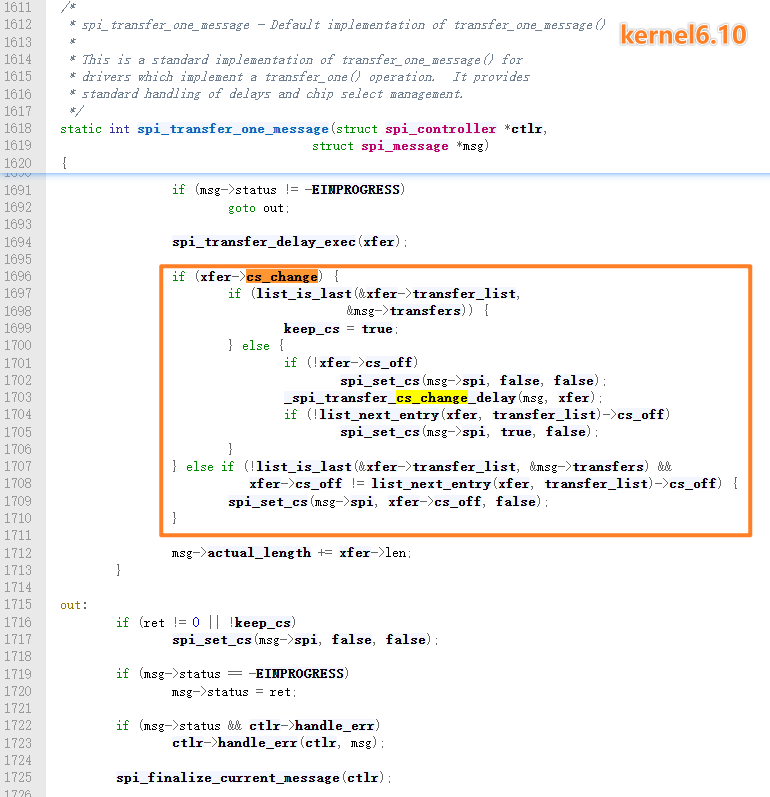

　　　　4.1.1 spi_transfer_one_message() -- SPI Core默认逻辑



• • • cs_change=0
      • 不是最后一个spi_transfer，并且当前spi_transfer和下一个spi_transfer的cs_off不同时，改变CS Line极性。
    • cs_change=1
      • 如果是spi_message中的最后一个spi_transfer，则保持CS Line状态不变。
      • 如果不是最后一个spi_transfer，则 disable->延时(常见的是10us)-> enable 一次CS Line。

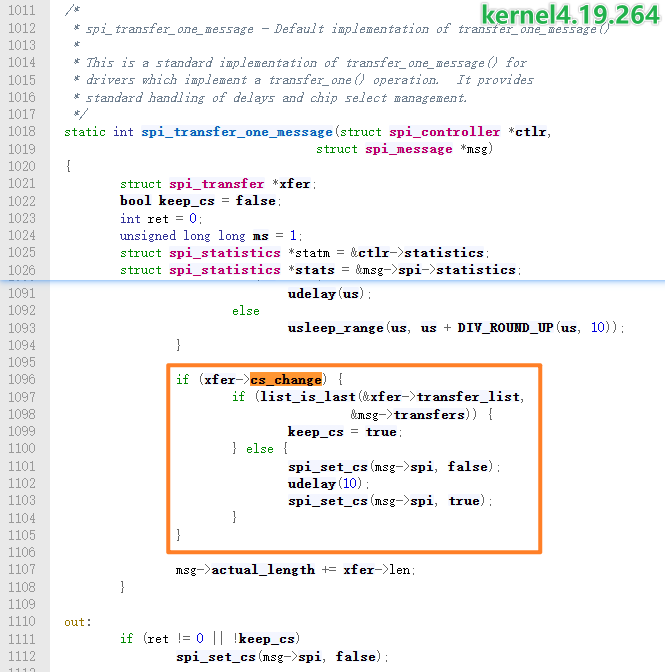

• • • cs_change=0
      • 不操作CS Line，保持CS Line状态不变。
    • cs_change=1
      • 如果是spi_message中的最后一个spi_transfer，则保持CS Line状态不变。
      • 如果不是最后一个spi_transfer，则 disable->延时(常见的是10us)-> enable 一次CS Line。

　　　　4.1.2 自定义实现 --  这里以博通的spi-bcmbca-hsspi.c驱动为例
