mpl填充式绘图

填充式绘图类似于画图中的填充桶。mpl中主要有三个函数实现这一功能。

1.plt.fill()

作用：绘制多边形，并根据指定的颜色进行填充。

函数格式：fill(*args, data=None, **kwargs)

参数说明：

 *args : sequence of x, y, [color]

一系列x，y，[color]这样的组合。其中x是我们要绘制的多边形的各个顶点的横坐标，y是纵坐标。点的横纵坐标是顺序对应的。[color]是通用颜色参数。

点的连接也是严格按照指定的顺序的。

data：indexable object, optional

参数（x，y）若用参数代替而不是明确的数值，参数data负责填充数据。

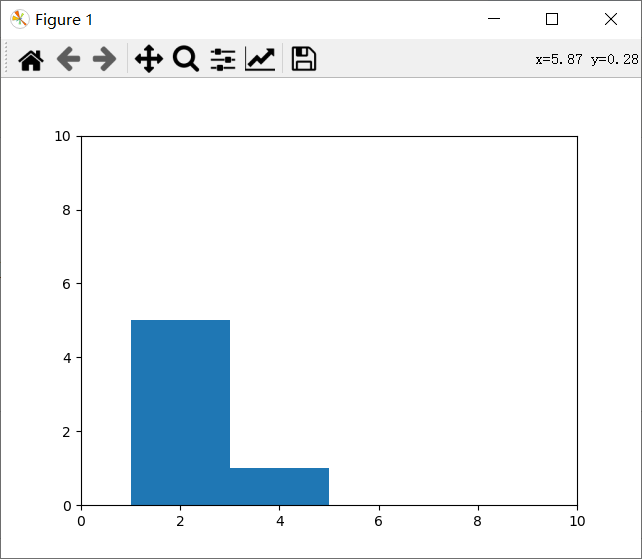

ax.fill("x","y",
        data=dict(x=[1,1,3,3,5,5],
        y=[0,5,5,1,1,0]))
plt.show()

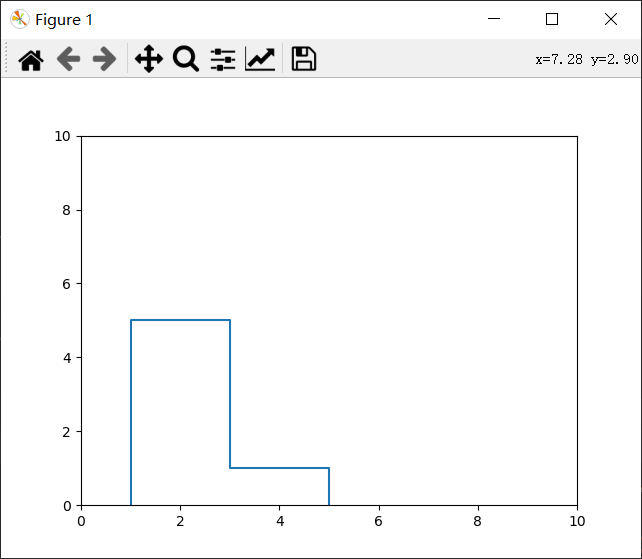

如果我不要填充的颜色，就要个边缘框呢？当然是老熟人plt.plot了！换个函数名，参数都不用改。

ax.plot("x","y",
        data=dict(x=[1,1,3,3,5,5],
        y=[0,5,5,1,1,0]))
plt.show()



 2.plt.fill_between()

作用：填充两条曲线中的区域。

曲线由点(x, y1)和(x, y2)定义。这将创建一个或多个描述填充区域的多边形。

默认情况下，这些边直接连接给定的点。

函数格式：fill_between(x, y1, y2=0, where=None, interpolate=False, step=None, *, data=None, **kwargs)

参数说明：

x : array (length N)

定义曲线的节点的横坐标。

y1 : array (length N) or scalar

定义第一条曲线节点的纵坐标。

y2 : array (length N) or scalar, default: 0

 定义第二条曲线节点的纵坐标。

where : array of bool (length N), optional

填充条件。比如where=y1>y2，则只绘制y1>y2的部分。若为 None，则对数组 x 指定范围全部填充；若为布尔数组，则填充 True 部分。

interpolate : bool, default: False

这个选项只有在*where*被使用且两条曲线交叉时才有意义。

默认情况下，定义填充区域的多边形节点将只放置在*x*数组中的位置。这样的多边形不能描述接近交集的上述语义。包含交集的x切面被简单地裁剪掉。

设置*interpolate*为*True*将计算实际的交点，并将填充区域扩展到这一点。

人话就是：更精确地计算交点并显示出来。

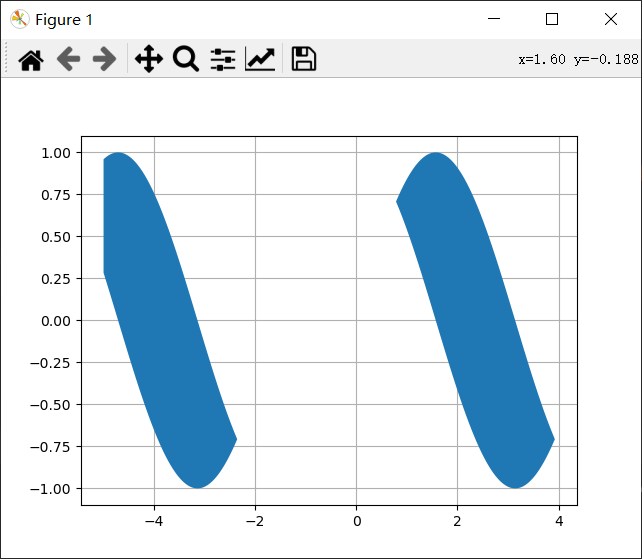

x=np.linspace(-5,5,1000)
y1=np.sin(x)
y2=np.cos(x)
plt.grid()
ax.set(axisbelow=True)
plt.fill_between(x,y1,y2,where=y1>y2,interpolate=True)
plt.show()

 3.fill_betweenx

这个函数就等于是把plt.fill_between()的横纵坐标颠倒过来。
