如何在 Unity3D 中实现圆角效果？

一、前言

有时候在 Unity3D 中，要实现一些组件的圆角效果，比如进度条，不像普通按钮是静态不动的，可以直接将图片做成圆角。但是进度条是有那种色块流动的效果，如果不做处理，里面的色块会溢出四个角落。



二、实现前提

1. 须使用 Image 的 UI 元素。

2. 父层 Image 元素须遮罩组件。

3. 父层 Image 元素图片须有圆角 png 图。



三、操作过程

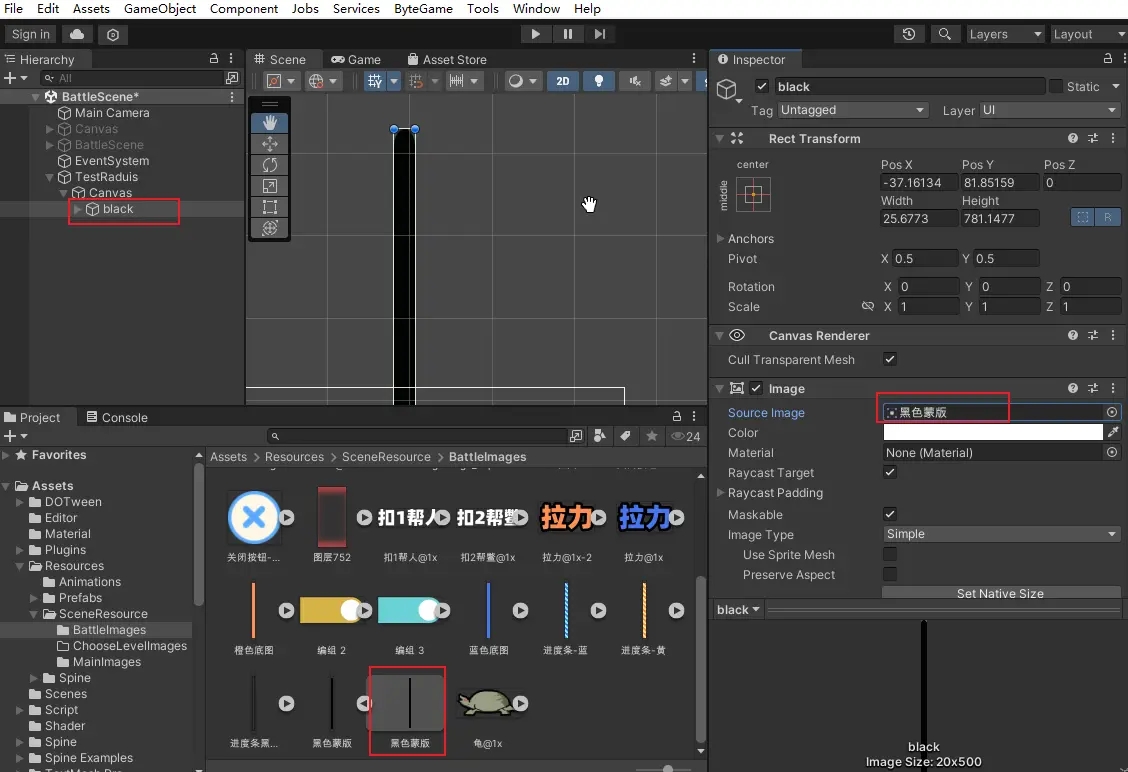

1. 在场景中创建一个 Image 的 UI 元素，图片是黑色有圆角的 png 图片。

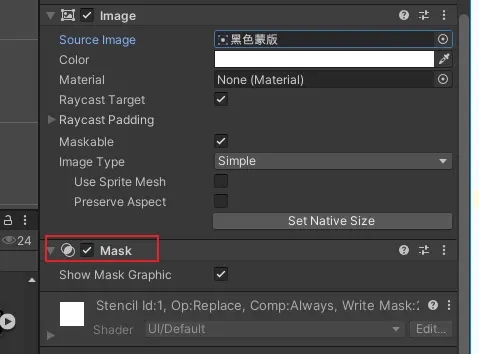

2. 在该 Image 中添加 Mask 组件（遮罩）。

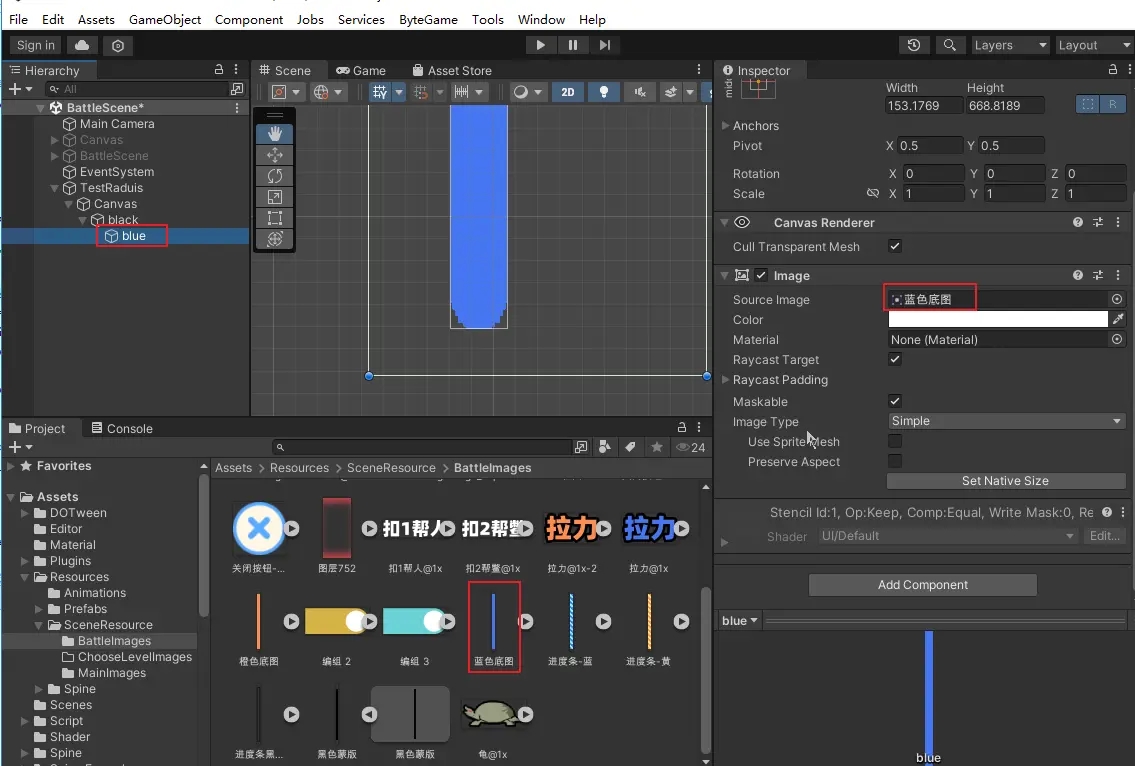

3. 在该 Image 下添加一个新的 Image 元素，Source Image 选择一个其他颜色图。



4. 对子级 Image 的 Transform 进行上下拖动，填充住父的遮罩就可以看到子级的元素也有圆角。



四、写在后面

以上的操作都是在 Unity3D 2020.3 中实现，除了用遮罩的方式实现圆角效果外，还可以用 Shader，在效果上还没有锯齿，弧度更丝滑。后面有时间我再更新，以及如何在 Unity3D 中实现无缝循环的帧动画效果。
