21-4-26_innodb内幕

一、第1章 MySQL体系结构和存储引擎

1.1 定义数据库和实例

数据库：

物理操作系统文件或者起形式文件类型的集合。

可以是frm、MYD、ibd等文件，或者内存之中的文件。

实例：

后台线程以及一个共享内存区组成，数据库实例才是真正操纵数据库文件。

单机情况：

数据库 < -- > 实例

一一对应

集群情况：

可能存在一个数据库被多个实例使用。

MySQL：

单进程多线程架构。

读取配置文件：

以读取到的最后一个配置文件为准

查看顺序：

linux：mysql --help | grep my.cnf
windows：mysql --help

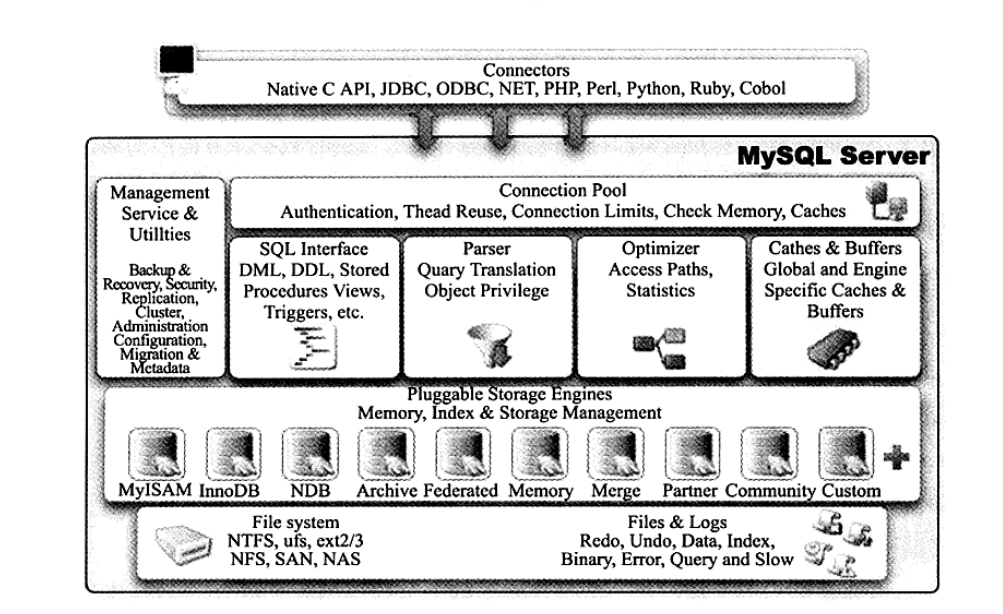

1.2 MySQL体系结构

连接池组件
管理服务和工具组件
SQL接口组件
查询分析器组件
优化器组件
缓冲组件
插件式存储引擎：区别于其他数据库
物理文件

存储引擎基于表而不是数据库。

1.3 MySQL存储引擎

1.3.1 InnoDB存储引擎

支持事务、行锁、外键
MySQL5.5.8默认存储引擎
将数据放在逻辑的表空间
MVVC（多版本并发控制）来获得高并发性，四种隔离级别，默认repeatable read可重复读，next-key locking来避免幻读，插入缓冲、二次写、自适应哈希索引、预读
聚集索引，每张表的存储都是按主键的顺序进行存放，没有显示指定主键则有6字节的rowid作为主键

1.3.2 MyISAM存储引擎

不支持事务
表锁
全文索引
缓冲池只缓存索引文件
存储引擎表由MYD和MYI组成
- MYD存储数据文件
- MYI存放索引文件
只缓存索引文件，数据文件交由操作系统本身

1.3.3 NDB存储引擎

集群存储引擎
数据全部放在内存中（5.1版本可将索引数据放在磁盘上），主键查找速度快
连接操作（JOIN）在数据库层完成，而不是在存储引擎层，网络开销大，查询速度慢

1.3.4 Memory存储引擎

之前称 HEAP引擎
表中数据在内存中，数据库重启或崩溃，数据消失
适用临时存储数据的临时表
哈希索引
表锁
并发性能差
不支持TEXT和BOLB类型

1.3.5 Archive存储引擎

Insert、select操作
压缩后存储，1：10
适合存储归档数据：日志
行锁，告诉的插入和压缩

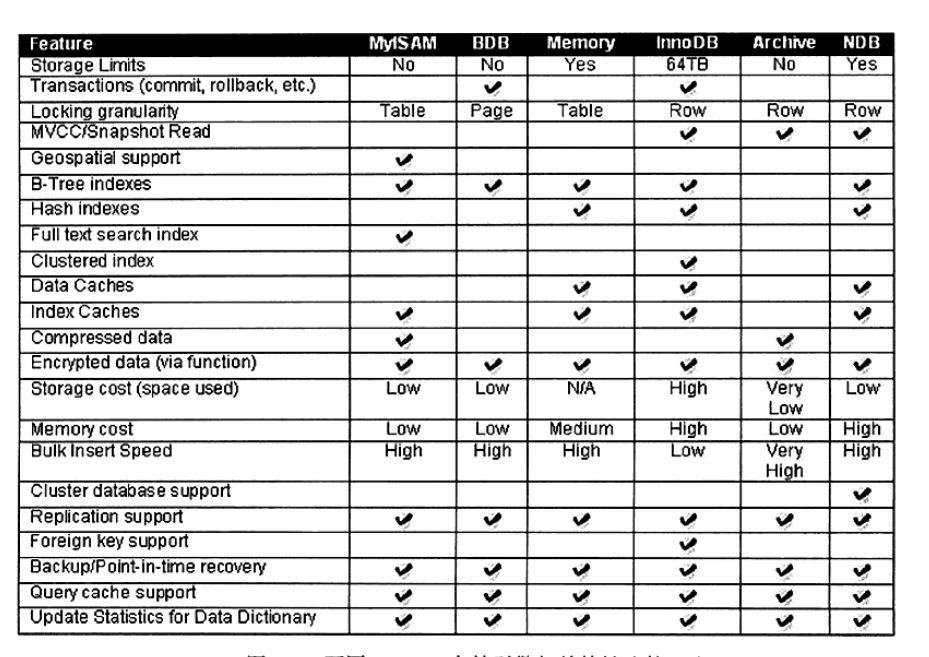

1.4 各种存储引擎对比

查看存储引擎：

show engines \G

1.5 连接MySQL

1.5.1 TCP/IP

在任何平台都提供的连接方式，也是使用得最多的一种方式。

在通过TCP/IP 连接到MySQL实例时，数据库会先检查一张权限视图，用来判断发起请求的客户端IP是否允许连接到数据库实例。

1.5.2 命名管道和共享内存

配置文件中配置：

命名管道：

--enable-names-pipe
共享内存：

--shared-memory
- 客户端需要使用 --protocl=memory

1.5.3 UNIX域套接字

linux、unix环境下
配置文件： -socket=/tmp/mysql.sock
unix域套接字文件查找：show variables like 'socket';

第2章 InnoDB存储引擎

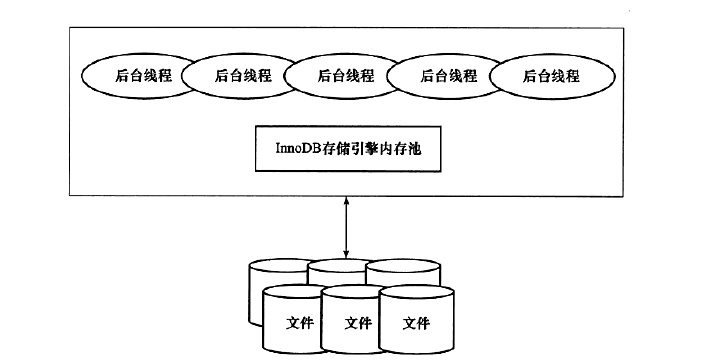

2.3 InnoDB体系架构

InnoDB存储引擎有多个内存块，可认为组成了内存池，负责：

维护所有进程/线程需要访问的多个内部数据结构
缓存磁盘数据，方便快速读取，同时把内存中的缓存写入磁盘数据
redo日志缓冲

后台线程主要是刷新内存池的数据，保证缓冲池中的内存是最新数据；同时将已修改文件刷新到磁盘；保证数据库发生异常下InnoDB能恢复到正常运行状态

2.3.1 后台线程

InnoDB存储引擎是多线程模型，后台有多个不同的后台线程

1、Master Thread

核心
将缓冲池的数据异步刷新到磁盘
- 脏页
- 合并插入缓冲
- undo页的回收

2、IO Thread

负责AIO来处理写IO请求的回调处理

mysql> show variables like 'innodb_version' ;
+----------------+--------+
| Variable_name  | Value  |
+----------------+--------+
| innodb_version | 8.0.19 |
+----------------+--------+
1 row in set, 1 warning (0.00 sec)

mysql> show variables like 'innodb_%io_threads'\G
*************************** 1. row ***************************
Variable_name: innodb_read_io_threads
        Value: 4
*************************** 2. row ***************************
Variable_name: innodb_write_io_threads
        Value: 4
2 rows in set, 1 warning (0.00 sec)

innodb_read_io_threads与innodb_write_io_threads设置读写IO Thread线程个数

mysql> show engine innodb status \G
I/O thread 0 state: wait Windows aio (insert buffer thread)
I/O thread 1 state: wait Windows aio (log thread)
I/O thread 2 state: wait Windows aio (read thread)
I/O thread 3 state: wait Windows aio (read thread)
I/O thread 4 state: wait Windows aio (read thread)
I/O thread 5 state: wait Windows aio (read thread)
I/O thread 6 state: wait Windows aio (write thread)
I/O thread 7 state: wait Windows aio (write thread)
I/O thread 8 state: wait Windows aio (write thread)
I/O thread 9 state: wait Windows aio (write thread)

IO 0 Thread是insert buffer thread

IO 1 Thread是log thread

其他是上述两个参数进行设置，且读线程的ID小于写线程

3、Purge Thread

事务提交后，Purge Thread来回收可能不再需要的undo日志

mysql> select version()\G
*************************** 1. row ***************************
version(): 8.0.19
1 row in set (0.06 sec)

mysql> show variables like 'innodb_purge_threads' \G
*************************** 1. row ***************************
Variable_name: innodb_purge_threads
        Value: 4
1 row in set, 1 warning (0.00 sec)

4、Page Cleaner Thread

将之前版本中的脏页的刷新操作都放入到单独的线程中来完成，为了减轻Master Thread的工作及对于用户查询线程的阻塞，提高性能

2.3.2 内存

1、缓冲池

读取页时，将从磁盘的页放到缓冲池中（FLX），下一次再读相同的页时先进行判断，若在缓冲池中则称该页被命中，直接读取，否则在磁盘上读取

页操作，修改缓冲池中的页，再一定频率刷入磁盘，通过CheckPoint机制刷新

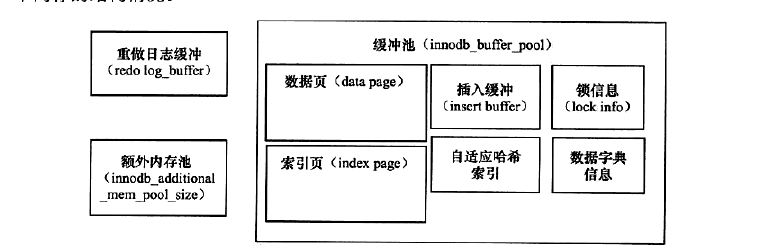

缓冲池中有：索引页，数据页，undo页，插入缓冲，自适应哈希索引，InnoDB存储的锁信息，数据字典信息

缓冲池实例数

mysql> show variables like 'innodb_buffer_pool_instances'\G
*************************** 1. row ***************************
Variable_name: innodb_buffer_pool_instances
        Value: 1
1 row in set, 1 warning (0.00 sec)

将innodb_buffer_pool_instances设置大于1则可以得到多个实例

可以通过informeation_schema的表innod_buffer_pool_stats来观察缓冲池状态

mysql> select pool_id, pool_size,free_buffers, database_pages from innodb_buffer_pool_stats;
+---------+-----------+--------------+----------------+
| pool_id | pool_size | free_buffers | database_pages |
+---------+-----------+--------------+----------------+
|       0 |      8192 |         6971 |           1212 |
+---------+-----------+--------------+----------------+
1 row in set (0.00 sec)

2、LRU List、Free List和Flush List

LRU：最近最少使用算法

最频繁使用的页在LRU列表前端，最少使用的页在LRU列表的尾端，当缓冲池不能存放新读取的页，将首选LRU列表尾端的页

缓冲池中页默认大小是16KB

midpoint位置，最新读取的页放在此位置，此算法称midpoint insertion strategy

mysql> show variables like 'innodb_old_blocks_pct'
    -> ;
+-----------------------+-------+
| Variable_name         | Value |
+-----------------------+-------+
| innodb_old_blocks_pct | 37    |
+-----------------------+-------+
1 row in set, 1 warning (0.00 sec)

占比37%，由innodb_old_blocks_pc控制

midponit之前的页称为new列表，热度高，之后的称old列表

不采用的话全表扫描时可能会将经常使用的页淘汰

innodb_old_blocks_time来管理，表示页读取到mid位置需要等待多久才会被移到前端，表示在这时间内多次访问一个页不需要将其放在new区域

Free列表:

服务器启动时LRU列表为空，页都在Free列表中。

当需要从缓冲池中分页时，首先从Free列表查找是否有空闲页，有则从Free列表移除，放入LRU列表中，否则淘汰LRU列表末尾的页，将该内存空间分配给新的页

当页从old移到new部分时，称page made young

因为innodb_old_blocks_time的设置导致没有从old到new则称page not made young

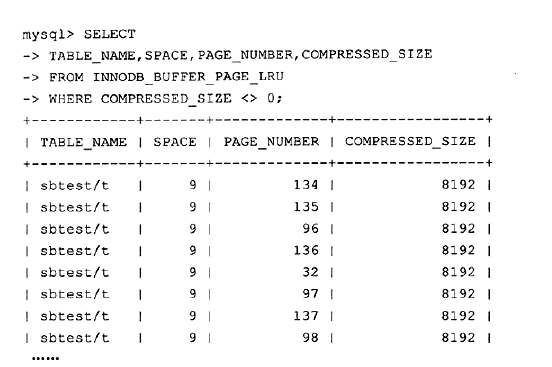

压缩页功能会将16KB的页压缩至1KB、2KB、4KB、8KB，此时由unzip_LRU列表进行管理

LRU列表包含unzip_LRU列表的数量

unzip_LRU列表分配：

在列表中对不同压缩页大小进行分别管理，其次通过算法进行内存的分配

例如对需要从缓冲池中申请4KB的页：

检查4KB的unzip_LRU列表，检查检查是否有空闲页
若有直接使用
否则，检查8KB的unzip_LRU列表
若能得到空闲页，则将此页分成2个4KB的页，放入4KB的unzip_LRU列表
若不能，从LRU列表申请一个16KB的空闲页，分成1个8KB的页，2个4KB的页，分别放入对应的列表

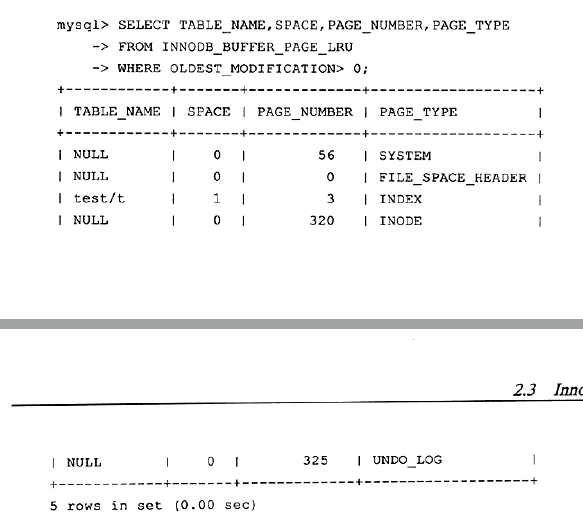

LRU列表中的页被修改后，成为脏页，即缓冲池的页和磁盘上的页的数据不一致，数据库会通过checkoint机制将脏页刷回磁盘，Flush列表中的页即为脏页列表，脏页既存在LRU列表，也存在于Flush列表中。

LRU列表管理缓冲池页的可用性，Flush列表来管理将页刷新到磁盘，互不影响。

3、redo日志缓冲

InnoDB将redo日志先放入重做日志缓冲（redo log buffer），然后按一定的频率将其刷新到redo日志文件。

innodb_log_buffer_size控制缓冲大小

mysql> show variables like 'innodb_log_buffer_size'
    -> ;
+------------------------+----------+
| Variable_name          | Value    |
+------------------------+----------+
| innodb_log_buffer_size | 16777216 |
+------------------------+----------+
1 row in set, 1 warning (0.00 sec)

redo日志刷新到磁盘的情况：

Master Thread将redo日志缓冲刷新到redo日志文件
事务提交会刷新到redo文件
当redo日志缓冲池空间小于 1 / 2

4、额外的内存池

innodb对内存的管理是通过内存堆进行的

对一些数据结构本身的内存进行分配时，需要从额外的内存池进行申请，如缓冲池的帧缓冲、对应的缓冲控制对象（记录LRU、锁、等待信息），这些需要从额外的内存池进行申请

当额外的内存池空间不够时则向缓冲池进行申请
