第二次实验报告：使用Packet Tracer分析应用层协议
姓名：曾冠洪
学号：201821121108
班级：计算1814
1 实验目的
熟练使用Packet Tracer工具。分析抓到的应用层协议数据包，深入理解应用层协议，包括语法、语义、时序。
2 实验内容
使用Packet Tracer，正确配置网络参数，抓取应用层协议的数据包并分析，协议包含DNS、FTP, DHCP, stmp, pop3。步骤包含：
- 建立网络拓扑结构
- 配置参数
- 抓包
- 分析数据包
3. 实验报告

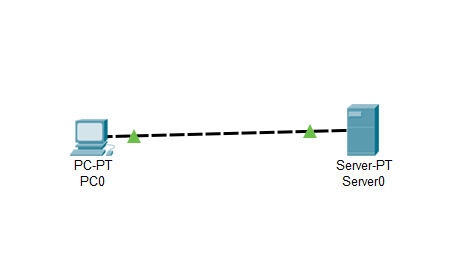

建立网络拓扑结构
首先按照实验一配置IP地址，并建立网络拓扑结构
3.1 DNS
（1）配置参数
配置PC端IP地址
配置服务器端IP地址

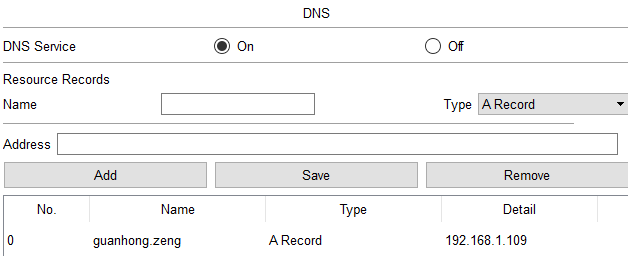

设置域名
配置完成后，可通过域名（guanhong.zeng）来访问，达到直接访问地址的效果。
（2）抓包并分析抓到的数据包

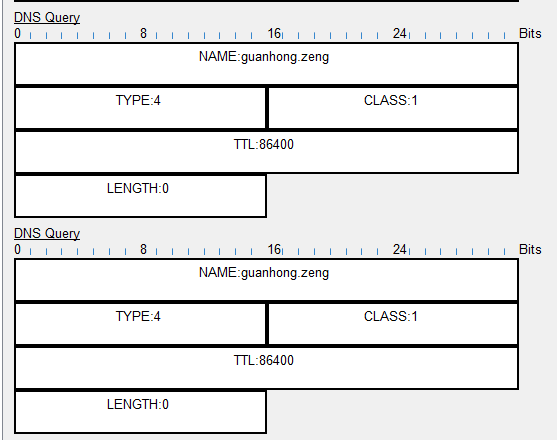

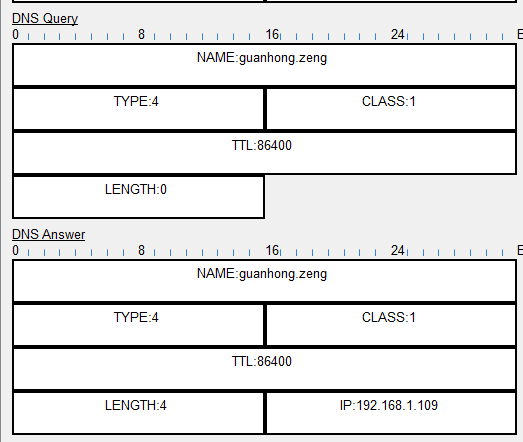

DNS Query为请求报文；
DNS Answer为响应报文;
NAME:域名，长度不固定或2字节；
TYPE：查询类型；此处为4，还可以有“1”表示由域名获得IPV4地址，或者“2”表示查询域名服务器；
CLASS：查询类，通常为1，表明Internet数据；
TTL：（Time to live）生存时间；
LENGTH：资源数据长度；
（3）通过该实验产生新的疑问及解答
问题：互联网的域名结构是什么样的？
解答：例如 mail.cctv.com(其中分别对应三级域名，二级域名，顶级域名）
3.2 FTP
（1）配置参数

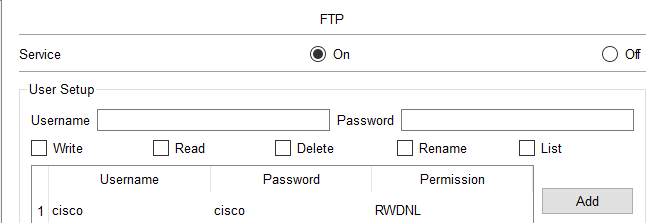

服务器的FTP协议默认开启（On），且有初始的用户名（cisco）和密码（cisco），也可自己重新设置，这里选择默认。

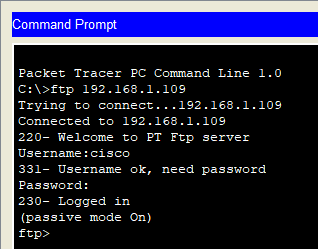

打开PC端的Desktop栏下的Command Prompt，输入ftp 192.168.1.109，之后再输入用户名和密码
（2）抓包并分析抓到的数据包

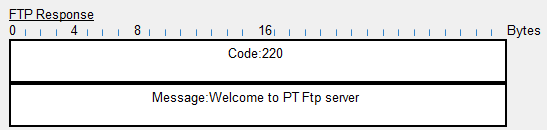

Code：220表示服务就绪；

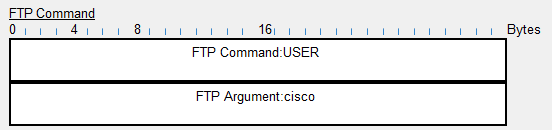

PC端发送含有用户名（cisco）的请求报文；
Server端验证用户名正确，需要密码响应报文；
PC端发出含有密码（cisco）的报文；
Serve响应Logged in，Code：230表示登陆成功；
再输入quit，断开连接；

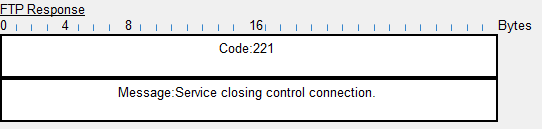

响应Code：221表示服务关闭传输通道；
FTP的服务器进程有两大部分组成：一个主进程，负责接收新的请求；另外由若干个从属进程，负责处理单个请求；
主进程的工作步骤：
1、打开熟知端口，使客户进程能够连接上；
2、等待客户进程发出连接请求；
3、启动从属进程处理客户进程发来的请求；
4、回到等待状态，继续接受其他客户进程发来的请求。
3.3 DHCP
（1）配置参数
先将服务端DHCP服务打开;
再将PC端的IP Configuration的Static切换成DHCP；
（2）抓包并分析抓到的数据包
请求报文；
请求报文；

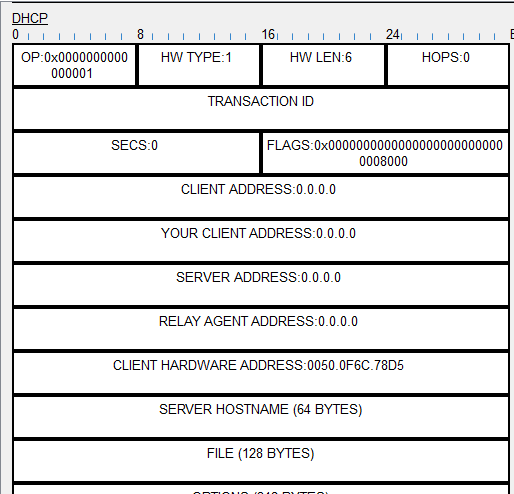

OP：报文类型，1表示请求报文，2表示响应报文；
HW TYPE：硬件地址类型，1表示10Mb/s的以太网的硬件地址；
HW LEN：硬件地址长度，以太网中该值为6；
HOPS：跳数。客户端设置为0，也能被一个代理服务器设置；
SECS：由客户端填充，表示从客户端开始获得IP地址或IP地址续借后所使用了的秒数；
FLAGS：标志字段。这个16比特的字段，目前只有最左边的一个比特有用，该位为0，表示server以单播方式传播封包给client，为1表示以广播的方式传播给client；
YOUR CLICENT ADDRESS：192.168.1.1；表示为PC分配的IP地址为192.168.1.1；
SERVER ADDRESS：192.168.1.109；表示服务器的IP地址为192.168.1.109
RELAY AGENT ADDRESS：0.0.0.0；DHCP中继器的IP地址。//注意：不是地址池中定义的网关
CLIENT HARDWARE ADDRESS:0060.3E04.635D；客户端硬件地址；
SERVE HOSTNAME；可选的服务器主机名，该字段是空结尾的字符串，由服务器填写；
FILE：启动文件名，是一个空结尾的字符串；
OPYIONS：可选参数域，格式为"代码+长度+数据"；
DOMAIN NAME SERVER:192.168.1.109；服务器的域名；
（3）通过该实验产生新的疑问及解答
疑问：
DHCP具有什么功能？
解答：
3.4 smtp和pop3
（1）配置参数

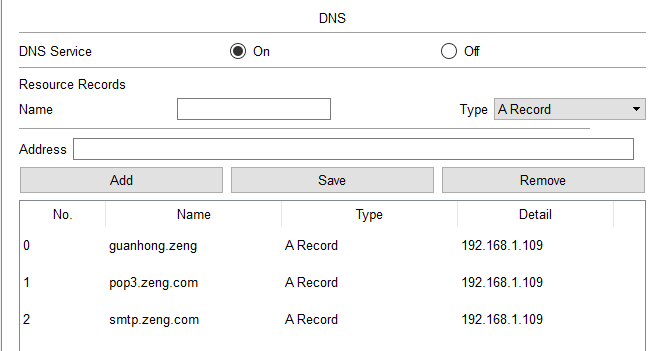

先在Server端的DNS中配置好pop3和smtp；
之后再添加Email账户；
这里设置两个账户，一个用户名user1,密码123；另一个用户名user2,密码123；
然后做发邮件之前的准备；这里是登录用户user1,发邮件给user2
发送之后，显示发送成功；
再登录用户user2来接收邮件；
点击receive接收邮件；
显示接收成功；

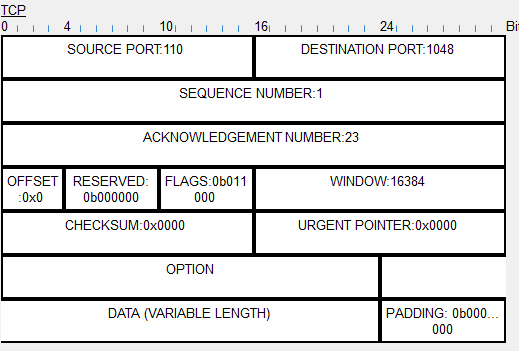

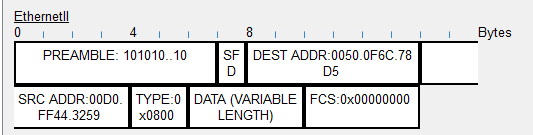

（2）抓包并分析抓到的数据包
SMTP命令和应答
邮件报文的传输过程：
1、连接建立；
2、报文发送；
3、连接终止；
（3）通过该实验产生新的疑问及解答
疑问：

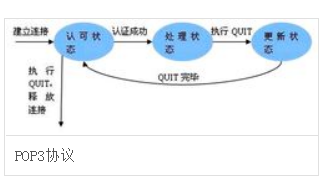

POP3协议怎么工作？
解答：
POP 协议支持“离线”邮件处理。其具体过程是：邮件发送到服务器上，电子邮件客户端调用邮件客户机程序以连接服务器，并下载所有未阅读的电子邮件。这种离线访问模式是一种存储转发服务，将邮件从邮件服务器端送到个人终端机器上，一般是PC机或 MAC。一旦邮件发送到 PC 机或MAC上，邮件服务器上的邮件将会被删除。但目前的POP3邮件服务器大都可以“只下载邮件，服务器端并不删除”，也就是改进的POP3协议。
