【Java集合框架】3 - 13 TreeMap 源码分析
§3-13 TreeMap 源码分析
目录
3-13.1 TreeMap 中定义的字段与类
TreeMap 中定义了以下内部类，用于记录每一个数据结点：
Entry：实现自 Map.Entry 接口，记录条目
static final class Entry<K,V> implements Map.Entry<K,V> {
K key; //键
V value; //值
Entry<K,V> left; //左子结点
Entry<K,V> right; //右子结点
Entry<K,V> parent; //父结点
boolean color = BLACK; //颜色，这里使用枚举常量定义
Entry(K key, V value, Entry<K,V> parent) {
this.key = key;
this.value = value;
this.parent = parent;
}
...
}
TreeMap 中定义了两个颜色相关的枚举常量：
private static final boolean RED = false;
private static final boolean BLACK = true;
在添加结点时，方法会进一步调整结点的颜色。
TreeMap 中定义了以下字段：
private final Comparator<? super K> comparator; //比较器对象
private transient Entry<K,V> root; //根结点
private transient int size = 0; //元素个数
3-13.2 构造器与 put 添加数据元素
首先来看无参构造：
public TreeMap() {
comparator = null; //无比较器对象
}
再来看看带比较器对象的构造器：
public TreeMap(Comparator<? super K> comparator) {
this.comparator = comparator;
}
和 HashMap 相同，构造器并未对成员做更多的操作。这里，构造器仅仅负责比较器的赋值。
创建完成后，往表中添加第一个元素，put 方法的实现为：
public V put(K key, V value) {
return put(key, value, true);
}
put 方法在底层调用了另外一个带有三个参数的 put 重载，该重载的声明为：
private V put(K key, V value, boolean replaceOld)
可见，第三个参数用于控制重复元素的覆盖行为。true 表示用新值覆盖旧值，并返回旧值。
3-13.3 put 重载底层实现
请记住，TreeMap 在底层使用了红黑树这种数据结构。在阅读源码时，应当时刻将这种数据结构记于心中，并能够通过源码呼应数据结构中的有关运算。
put 的重载实现了数据元素的添加，其实现（内容较长）如下：
private V put(K key, V value, boolean replaceOld) {
Entry<K,V> t = root;
if (t == null) {
addEntryToEmptyMap(key, value);
return null;
}
int cmp;
Entry<K,V> parent;
// split comparator and comparable paths
Comparator<? super K> cpr = comparator;
if (cpr != null) {
do {
parent = t;
cmp = cpr.compare(key, t.key);
if (cmp < 0)
t = t.left;
else if (cmp > 0)
t = t.right;
else {
V oldValue = t.value;
if (replaceOld || oldValue == null) {
t.value = value;
}
return oldValue;
}
} while (t != null);
} else {
Objects.requireNonNull(key);
@SuppressWarnings("unchecked")
Comparable<? super K> k = (Comparable<? super K>) key;
do {
parent = t;
cmp = k.compareTo(t.key);
if (cmp < 0)
t = t.left;
else if (cmp > 0)
t = t.right;
else {
V oldValue = t.value;
if (replaceOld || oldValue == null) {
t.value = value;
}
return oldValue;
}
} while (t != null);
}
addEntry(key, value, parent, cmp < 0);
return null;
}
接下来将逐句分析 put 重载的执行过程。
3-13.4 put 重载的完整注释
此处将实现细节以单行注释的形式逐句表示在完整方法中，提高可读性。
//外部方法 put 在底层调用了它的重载：put(key, value, true);
private V put(K key, V value, boolean replaceOld) {
//获取根结点地址
Entry<K,V> t = root;
//判断根结点是否为空
if (t == null) {
//是，则意味着当前映射表为空
//向该空映射表中添加根结点，该方法解释见下文
addEntryToEmptyMap(key, value);
//无元素需要覆盖，返回 null
return null;
}
//若已存在根结点
int cmp; //表示两个元素的键比较后的结果
Entry<K,V> parent; //父结点
//比较规则
Comparator<? super K> cpr = comparator; //指向当前映射表的比较器
//若已指定比较器，以比较器所指定的比较规则为准
if (cpr != null) {
do {
//首次执行时，将根结点视为当前结点的父结点
parent = t;
cmp = cpr.compare(key, t.key); //调用比较器的 compare 方法，计算比较结果
if (cmp < 0) //负数，表示待添加的结点小于父结点
t = t.left; //将当前结点设置为左子结点
else if (cmp > 0) //正数，表示待添加的结点大于父结点
t = t.right; //将当前结点设置为右子结点
else { //为零，表示二者相等
V oldValue = t.value; //记录重复项的旧值
if (replaceOld || oldValue == null) { //确定重复项的覆盖行为，此处为 true，进行覆盖
t.value = value; //用新值覆盖旧值
}
return oldValue; //返回旧值
}
} while (t != null); //寻找添加位置（非空条件）
} else {
//若未指定比较器，即使用空参构造，则使用可比接口的比较规则
Objects.requireNonNull(key); //要求键非空
@SuppressWarnings("unchecked")
//强制转换键为 Comparable 接口实现类对象，因此应当实现该接口并重写 compareTo 方法
Comparable<? super K> k = (Comparable<? super K>) key;
do {
//首次执行时，将根结点视为当前结点的父结点
parent = t;
cmp = k.compareTo(t.key); //调用可比接口的 compareTo 方法，计算比较结果
if (cmp < 0) //负数，表示待添加的结点小于父结点
t = t.left; //将当前结点设置为左子结点
else if (cmp > 0) //正数，表示待添加的结点大于父结点
t = t.right; //将当前结点设置为右子结点
else { //为零，表示二者相等
V oldValue = t.value; //记录重复项的旧值
if (replaceOld || oldValue == null) { //确定重复项的覆盖行为，此处为 true，进行覆盖
t.value = value; //用新值覆盖旧值
}
return oldValue; //返回旧值
}
} while (t != null); //寻找添加位置（非空条件）
}
//非重复且遍历到树的叶结点时跳出循环和选择分支，并能够确定添加位置
addEntry(key, value, parent, cmp < 0); //在指定位置添加结点
return null; //添加完成，无需返回
}
3-13.5 addEntryToEmptyMap 方法实现
向空表添加元素时，会调用该方法，其底层实现为：
private void addEntryToEmptyMap(K key, V value) {
//自己与自己比较，意义不大
compare(key, key); // type (and possibly null) check
root = new Entry<>(key, value, null); //添加根结点
size = 1; //修改元素个数
modCount++; //修改结构性修改次数
}
3-13.6 addEntry 添加新条目与红黑树修复
向表中添加新的元素，调用的是该方法，其实现为：
//put 方法结束前调用该方法：addEntry(key, value, parent, cmp < 0);
private void addEntry(K key, V value, Entry<K, V> parent, boolean addToLeft) {
//新建条目，记录待添加的结点
Entry<K,V> e = new Entry<>(key, value, parent);
//判断添加位置并添加
if (addToLeft)
parent.left = e;
else
parent.right = e;
//修复红黑树，使其满足红黑规则
fixAfterInsertion(e);
size++; //修改元素个数
modCount++; //修改结构性修改次数
}
其中，方法调用了 fixAfterInsertion 方法修复红黑树，其实现为：
//由 addEntry 方法调用：fixAfterInsertion(e);
//传递的是所添加的结点，以所新添加的结点为当前节点
private void fixAfterInsertion(Entry<K,V> x) {
//修改当前结点的颜色为红色（此前默认为黑色）
x.color = RED;
//按照红黑规则修复红黑树
//循环条件为：当前结点不为空、不为根、父结点为红
//因为父结点为黑色、当前结点为根结点时，不需要做更多操作，只需要将根结点设置为黑色即可
while (x != null && x != root && x.parent.color == RED) {
//判断当前结点的父结点属于祖父结点的左 / 右子结点
if (parentOf(x) == leftOf(parentOf(parentOf(x)))) {
//若父结点为祖父结点的左子结点
Entry<K,V> y = rightOf(parentOf(parentOf(x))); //记录叔结点（祖父的右子结点）
if (colorOf(y) == RED) { //父结点、叔结点为红
setColor(parentOf(x), BLACK); //将父结点设为黑色
setColor(y, BLACK); //将叔结点设为黑色
setColor(parentOf(parentOf(x)), RED); //将祖父结点设为红色
x = parentOf(parentOf(x)); //以祖父结点为当前结点，进入下一轮循环，进一步判断
} else { //父结点为红，叔结点为黑
//当前结点为父的右子结点，父结点为祖父的左子结点（右左）
if (x == rightOf(parentOf(x))) {
x = parentOf(x); //以父结点为当前节点
rotateLeft(x); //左旋当前结点，再进行判断（转换为左左）
}
//当前结点为父的左子结点，父结点为祖父的左子结点（左左）
setColor(parentOf(x), BLACK); //将父结点设为黑色
setColor(parentOf(parentOf(x)), RED); //设祖父结点设为红色
rotateRight(parentOf(parentOf(x))); //以祖父结点为支点，右旋
}
} else {
//若父结点为祖父结点的右子结点
Entry<K,V> y = leftOf(parentOf(parentOf(x))); //记录叔结点（祖父的左子结点）
if (colorOf(y) == RED) { //父结点、叔结点为红
setColor(parentOf(x), BLACK); //将父结点设为黑色
setColor(y, BLACK); //将叔结点设为黑色
setColor(parentOf(parentOf(x)), RED); //将祖父结点设为红色
x = parentOf(parentOf(x)); //以祖父结点为当前结点，进入下一轮循环，进一步判断
} else { //父结点为红，叔结点为黑
//当前结点为父的左子结点，父结点为祖父的右子结点（左右）
if (x == leftOf(parentOf(x))) {
x = parentOf(x); //将父结点设为当前结点
rotateRight(x); //右旋当前结点，再进行判断（转换为右右）
}
//当前结点为父的右子结点，父结点为祖父的右子结点（右右）
setColor(parentOf(x), BLACK); //将父结点设为黑色
setColor(parentOf(parentOf(x)), RED); //将祖父结点设为红色
rotateLeft(parentOf(parentOf(x))); //以祖父结点为支点，左旋
}
}
}
//循环结束，修改根结点颜色为黑色，使其满足红黑规则
root.color = BLACK;
}

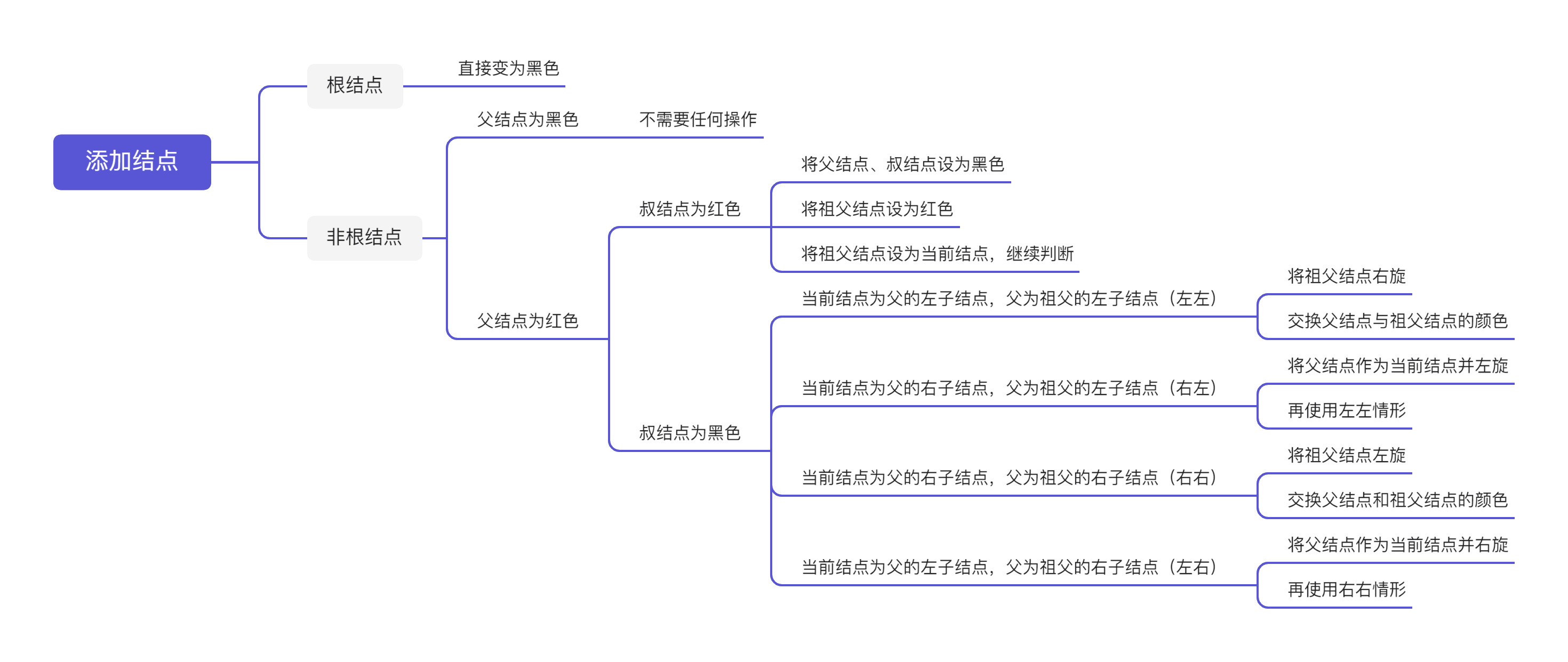

附：添加结点的规则
3-13.7 Map 集合小结
常见问题：
-
问：使用
TreeMap添加元素时，是否需要 Java Bean 类重写equals和hashCode方法？答：不需要，
TreeMap的put方法并没有调用 Java Bean 类的equals和hashCode方法。 -
问：自 JDK 8 后，
HashMap也采用了红黑树的结构，那么HashMap是否要求键的 Java Bean 类实现Comparable接口或传递Comparator对象呢？答：不需要，
HashMap中的红黑树通过比较键的哈希值来比较键的大小关系。 -
问：
TreeMap和HashMap谁的效率更高？答：在最坏情况下，哈希表中的所有元素都形成了一个链表或红黑树，查找效率低下，但这种概率极小。一般而言，认为
HashMap效率更高（元素只需一次查找即可）。 -
问：
Map集合中，既然提供了键重复则覆盖值的添加方法，是否也提供了非覆盖的方法？答：也提供了非覆盖的方法。
在
HashMap中，存在方法putIfAbsent，不覆盖现有值：public V putIfAbsent(K key, V value) { //实际上就是通过控制形参 onlyIfAbsent 的值，从而控制覆盖行为 return putVal(hash(key), key, value, true, true); }在
TreeMap中，也存在方法putIfAbsent，不覆盖现有值：public V putIfAbsent(K key, V value) { //实际上也是通过控制形参 replaceOld 的值，从而控制覆盖行为 return put(key, value, false); }这是一种思想：代码中逻辑具有两面性，若知道了其中一面，且代码中发现某个变量可以控制其两面的行为，那么必有该逻辑的反面。
boolean类型的控制变量，一般只有两面，因为boolean只有两个值；而int类型的控制变量，一般具有三面，因为int可取多个值。
三种双列集合的选择：
默认使用 HashMap，效率最高；若保证存取有序，则使用 LinkedHashMap，若要进行排序，则使用 TreeMap。
