实验 1：Mininet 源码安装和可视化拓扑工具

1.源码安装

(1)创建目录，安装git，从中获取mininet源码，进行安装并查看所安装mininet的版本信息

$ mkdir zch                      //新建 sdn 目录（名称可自定义），所有的应用安装在该目录下
$ sudo apt-get install git       //安装 git
$ cd zch                         //进入 zch 目录
$ git clone git://github.com/mininet/mininet      //下载 mininet 源码
$ cd mininet
$ sudo util/install.sh -a        //在 mininet 目录下执行，-a 表示完整安装

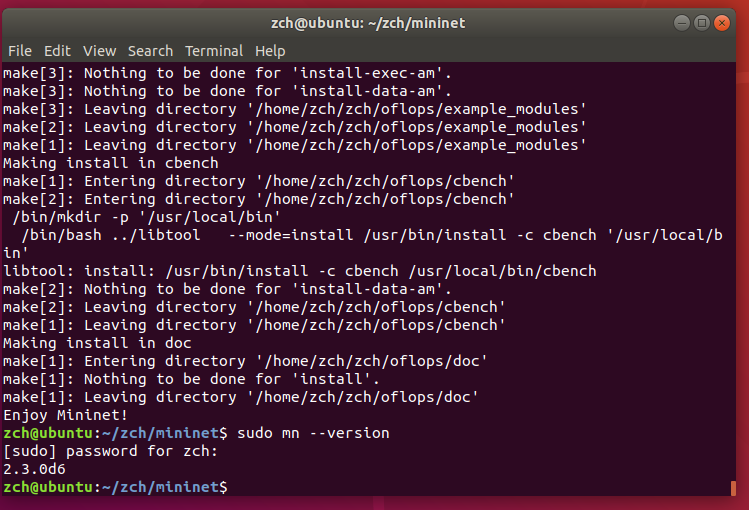

$ sudo mn --version              //查看版本

（2）使用 Mininet 的 CLI 命令行测试基本功能

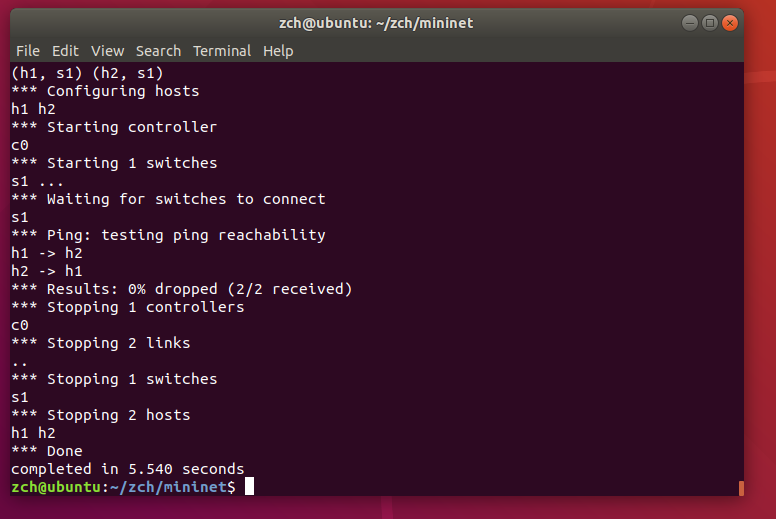

$ sudo mn --test pingall

2、使用可视化工具

$ sudo ./mininet/examples/miniedit.py       //在 Mininet 安装目录下执行

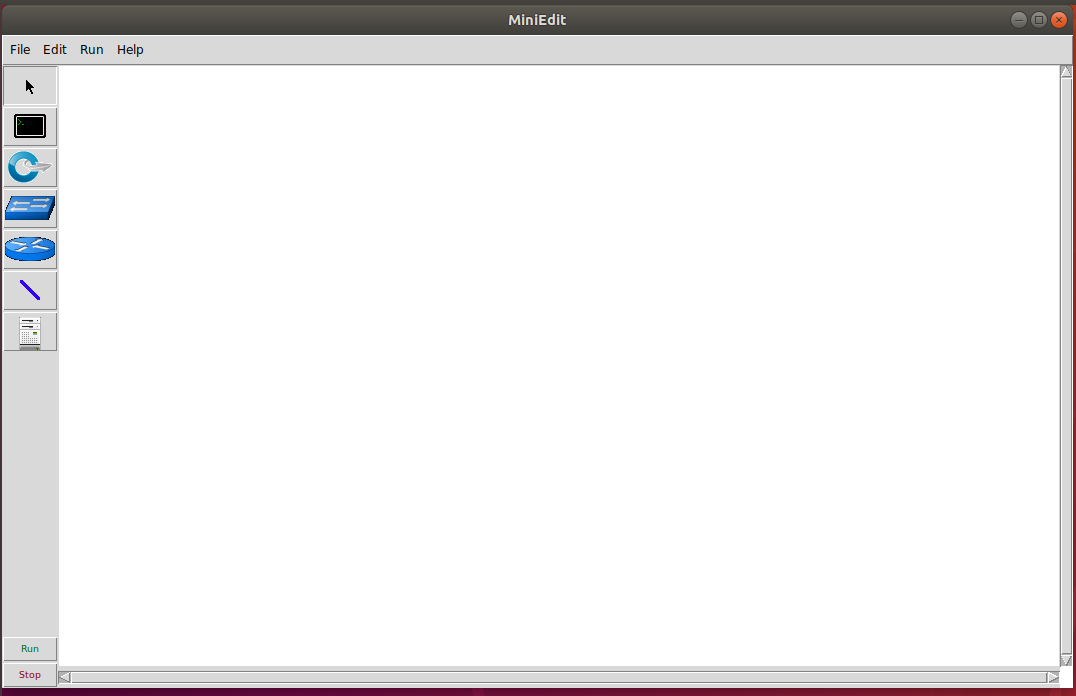

执行界面如下，可以拖动左侧边栏的主机 Host、交换机 Switch、路由器 Router、网络链路 NetLink、控制器 Controller 等组件到右侧空白处，实现网络拓扑的可视化仿真。

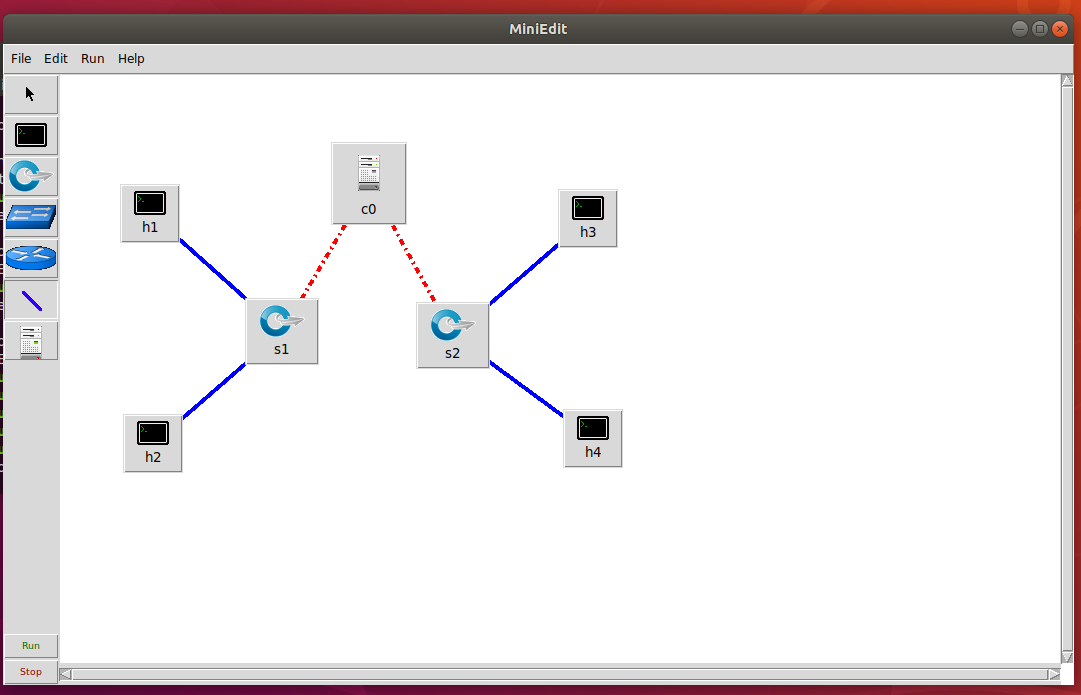

将 4 台 Host、2 台 Switch 和 1 台 Controller 拖出，并用 NetLink 连接，形成下图所示的网络拓扑

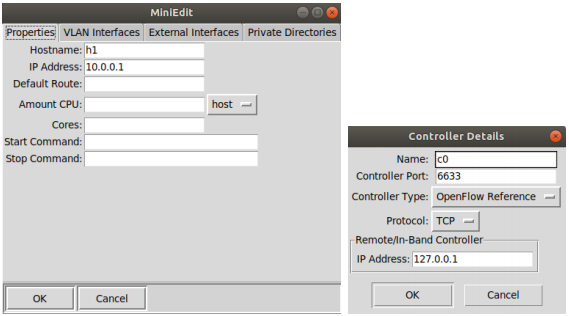

鼠标右键点击 Host 和 Controller，选择设置属性（Properties）：Host 部分主要是设置主机 ip，以及 VLAN 等扩展设置。每台主机逐台操作；Controller 部分主要是

设置控制器类型，此处可按默认设置，如果是外部控制器，要选择 RemoteController，之后填上 Controller 的 ip，如果是本机则按照默认的 127.0.0.1 即可。





点击左上角的 Edit，进行全局设置，此时在默认设置的基础上，勾选“Start CLI”，将 OpenFlow 1.1 1.2 1.3 全部勾选。

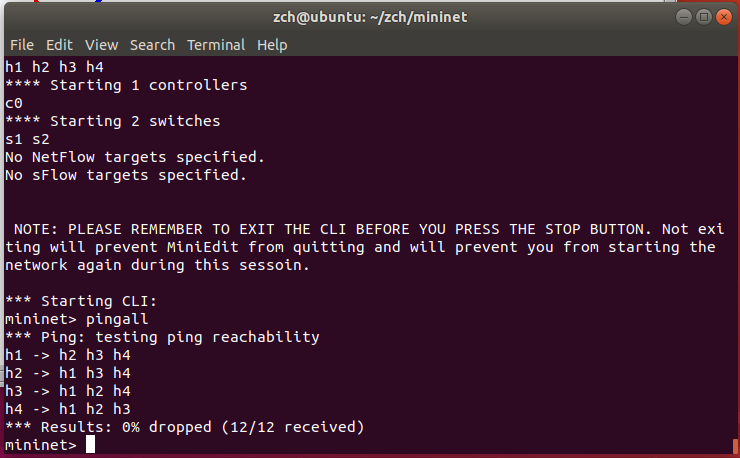

点击左下角的 Run，运行拓扑，由于开启了 CLI，可使用 pingall 命令测试主机的连通性，并做其他扩展操作。

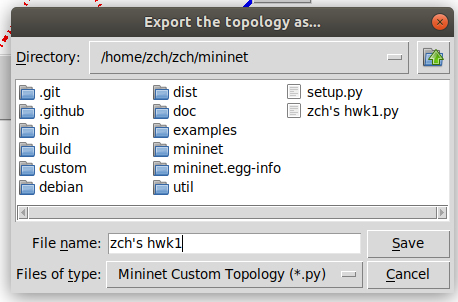

拓扑生成并确认无误之后，可以点击 miniedit 左上角的 File 菜单，选择 ExportLevel 2 Script，将拓扑保存为 Python 脚本，方便之后执行脚本一键生成。







 2.心得感想

本次实验内容简单，只需按照老师所发的材料里的步骤进行即可，但我在实验中由于用的乌班图版本问题，使得在进行实验时很不顺利，最终通过更换了乌班图的版本顺利完成了实验。
