硬件之电阻

对于电阻而言，它有很多的参数，一般而言，我们只关注 阻值，精度，额定功率，封装。

电阻的结构类型一般分为：固定电阻，可变电阻，特殊电阻（热敏电阻等）

按照材料来分一般为：

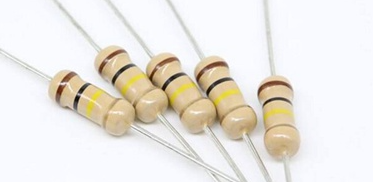

• 碳膜电阻: 厚度决定阻值大小，价格便宜，稳定，精度在 5%左右

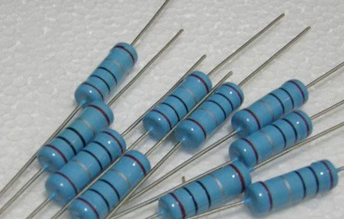

• 金属膜电阻: 体积小，噪声低i，稳定性好，常用于家电

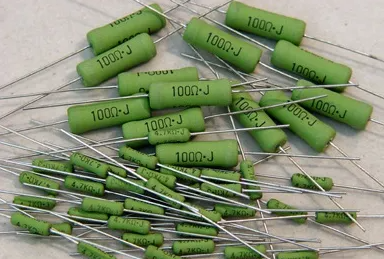

• 线绕电阻: 表面有高温涂料，功率大，温度系数小 ，在短时间，负载能力强

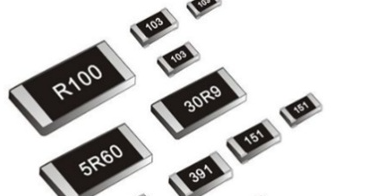

• SMD贴片电阻: 耐潮湿和高温，温度系数小，抗干扰强，高频特性好

​

电阻的欧姆定律就不说了，重要的是电阻的高频模型

​ 在高频电路中，我们一般选用薄膜电阻和厚膜电阻

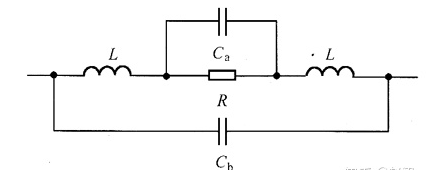

上图是电阻在高频电路中的等效模型，L 是金属引脚的电感，Ca是电阻内部的寄生电容，Cb是金属引脚的寄生电容

电阻的指标

​ 阻值和精度: 电阻有一个标准的阻值和误差，两者才实际电阻的阻值是多少（此时不考虑温度系数，相当于电阻没有工作时的阻值）

​ 额定功率: 如果电阻温度过高，额定功率会下降，电阻一直工作在原来的额定功率下会导损坏电阻。所以温度过高，一般是要降额使用。经验值是大约 60% 左右，根据电阻的额定温度来考虑（一般为70度左右为额定温度）

​ 额定电压: 与额定功率一样，也要降额使用

​ 温度系数: 表示电阻温度变化一度时，电阻的阻值变化多少

​ 100ppm的电阻，温度从20摄氏度升高到100℃，阻值变化可能达到多少呢？

​ 阻值变化率=温差x温度系数/100万=(100-20)*100/1000000=0.8%

​ 噪声系数:电路噪声分为热噪声和过剩噪声，热噪声主要是由于温度引起，电阻通电发热，内部的电流导子产生无规则的运动，使电流的定向流动产生起伏变化，进而形成了热噪声电流。过剩噪声主要是材料问题。

​ 高频特性:

​

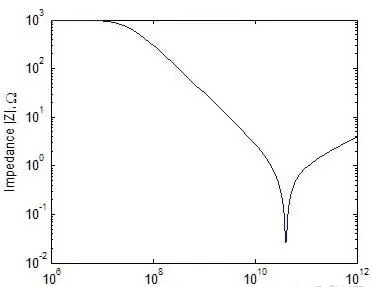

​ 上图是一个1k的电阻，可以看出，低频时，阻值为R，当频率大约为 10MKz时，阻抗减小，寄生电容感抗为主要影响。当频率继续下降到谐振频率时，引线电感成为主要影响，总阻抗上升。
