可编程数字接口电路

串行通信与并行通信（串行通信接口仅了解）

并行通信：两个设备之间有多个数据位同时传输

按字或字节
特点：
➢ 传输速度快，处理简单；
➢ 抗干扰能力差；
➢ 适合近距离传送；

重点：可编程定时计数器8253（简答-画图编程，方式4、5仅了解）

接线记忆：

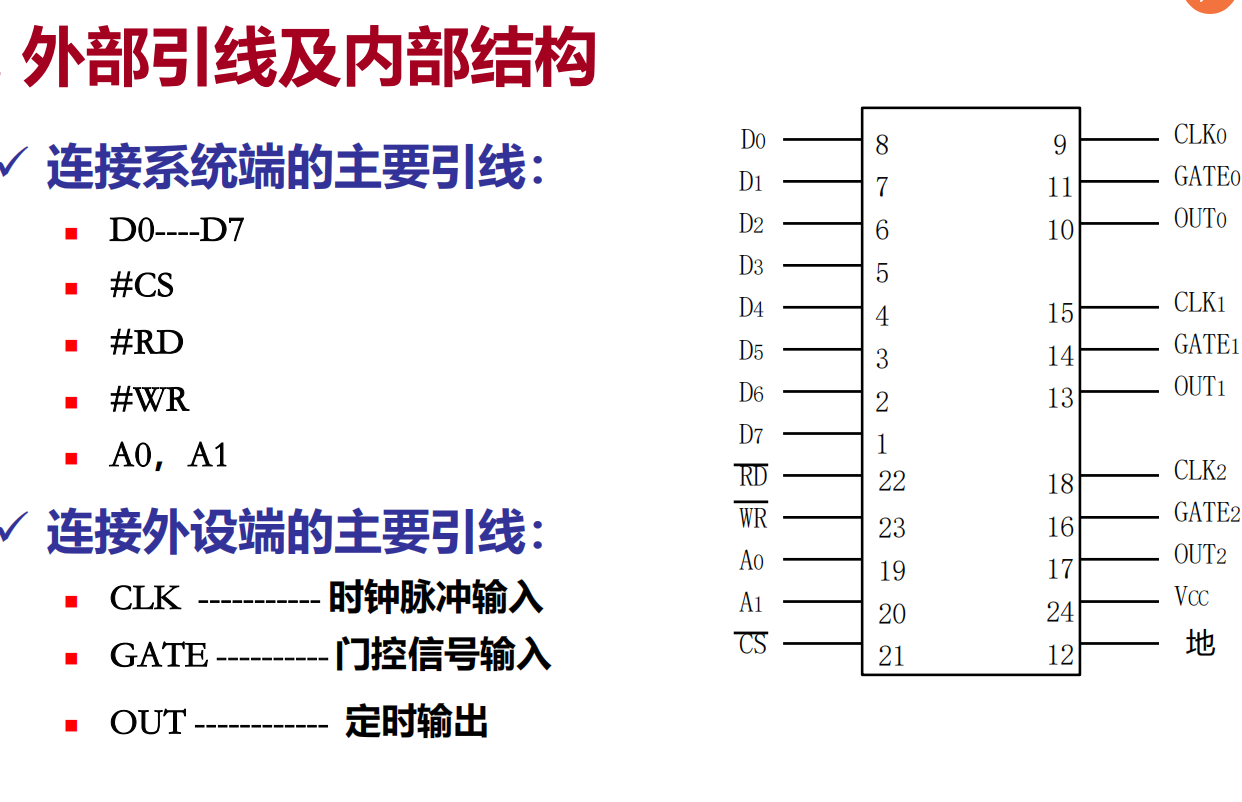

20250609214128
具有三个完全相同的、独立的计数/定时器，A0A1控制四个端口：计数器0,1,2，以及控制字寄存器

每个计数器内含有三个寄存器：

  • 16位初值寄存器CRL（分为高八位和低八位，向其中写进两次才能写完所有位数）
  • 16位计数寄存器CE（存放计数值，在第一个CLK下降沿，如果前一个上升沿采集的GATE为1，CRL的十六位自动写入CE）
  • 一个十六位锁存使用的寄存器

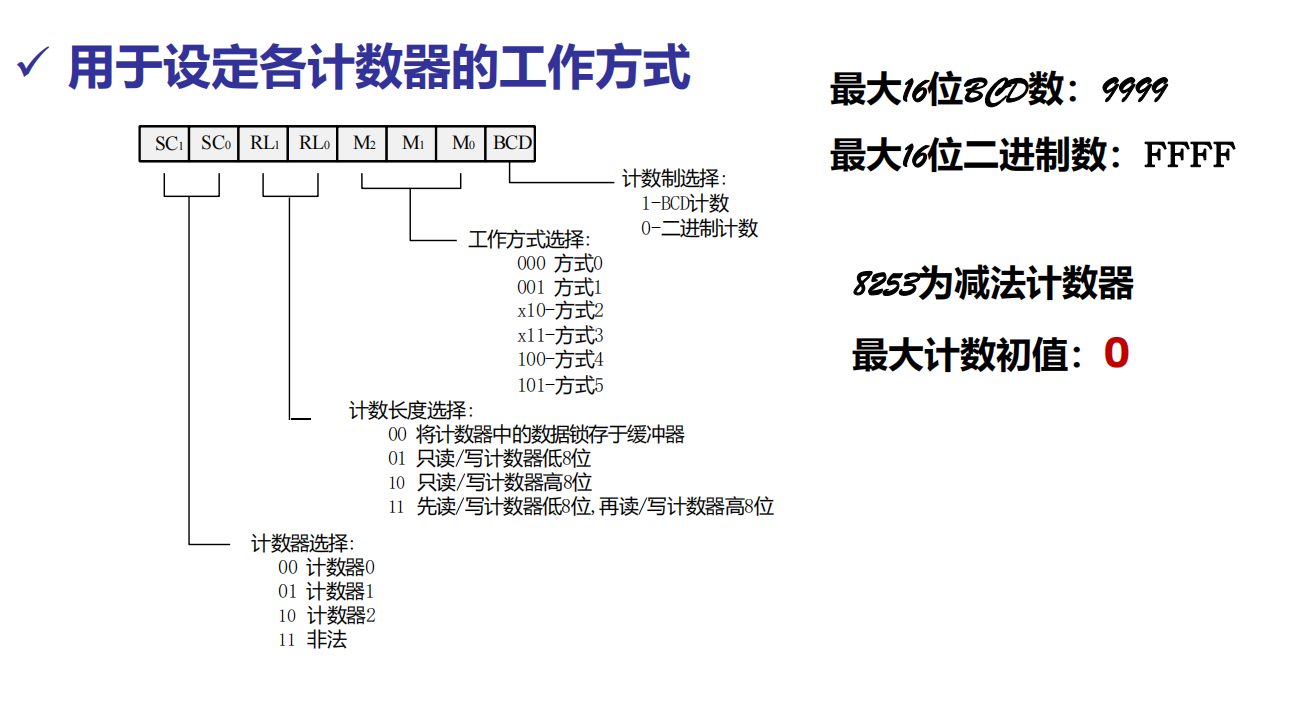

控制字寄存器记忆：
20250609214440

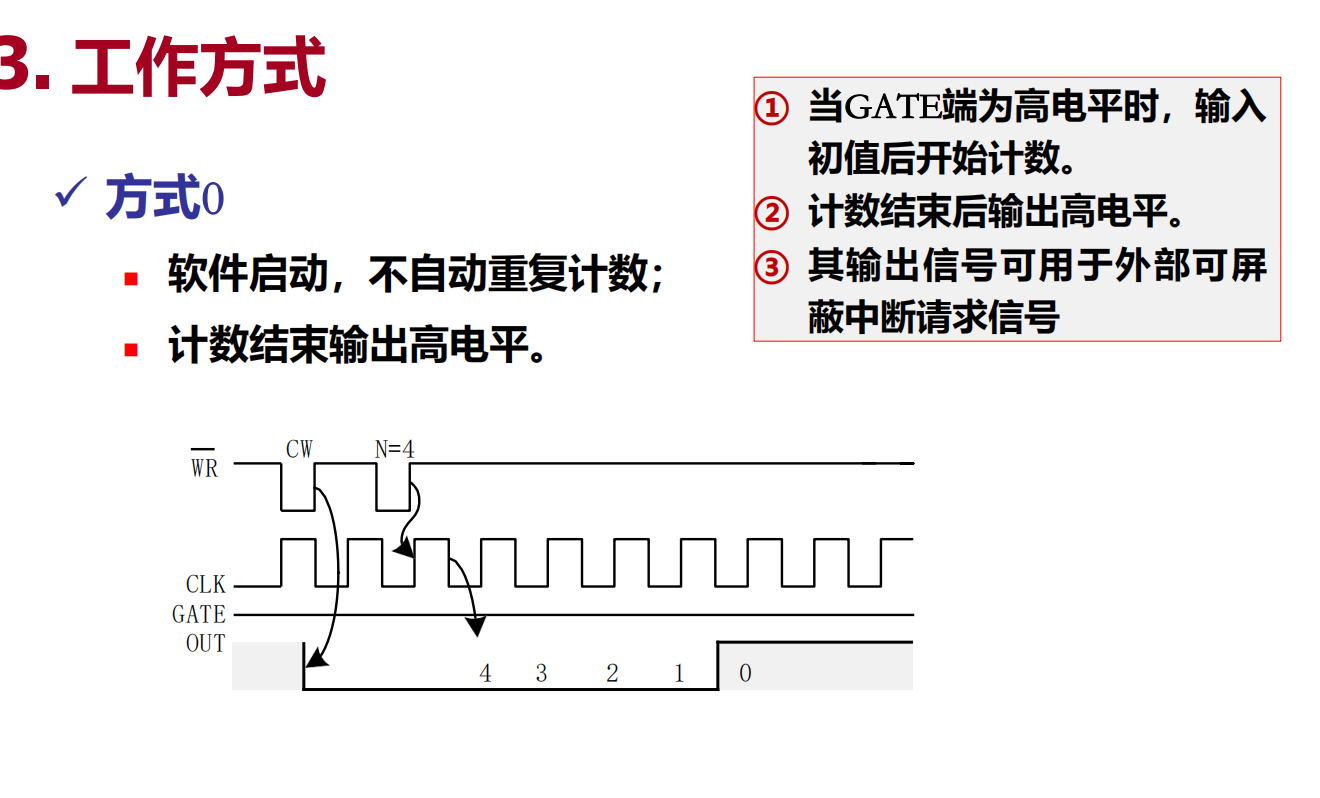

工作方式0：CW写完后低电平，直到计数结束回到高电平

20250609214112

  • WR第一次使能，将状态信号CW写入状态字寄存器，结束后OUT开始低电平

  • WR第二次使能，将计数值N写入初值寄存器

  • 在第一个CLK下降沿，发现之前采集到的GATE为1，初值寄存器的十六位在CLK下降沿自动写入CE
  • 如此重复，上升沿采集GATE为1，在CLK的下一个下降沿，CE递减
  • 直到CE减为0，OUT变为高电平。

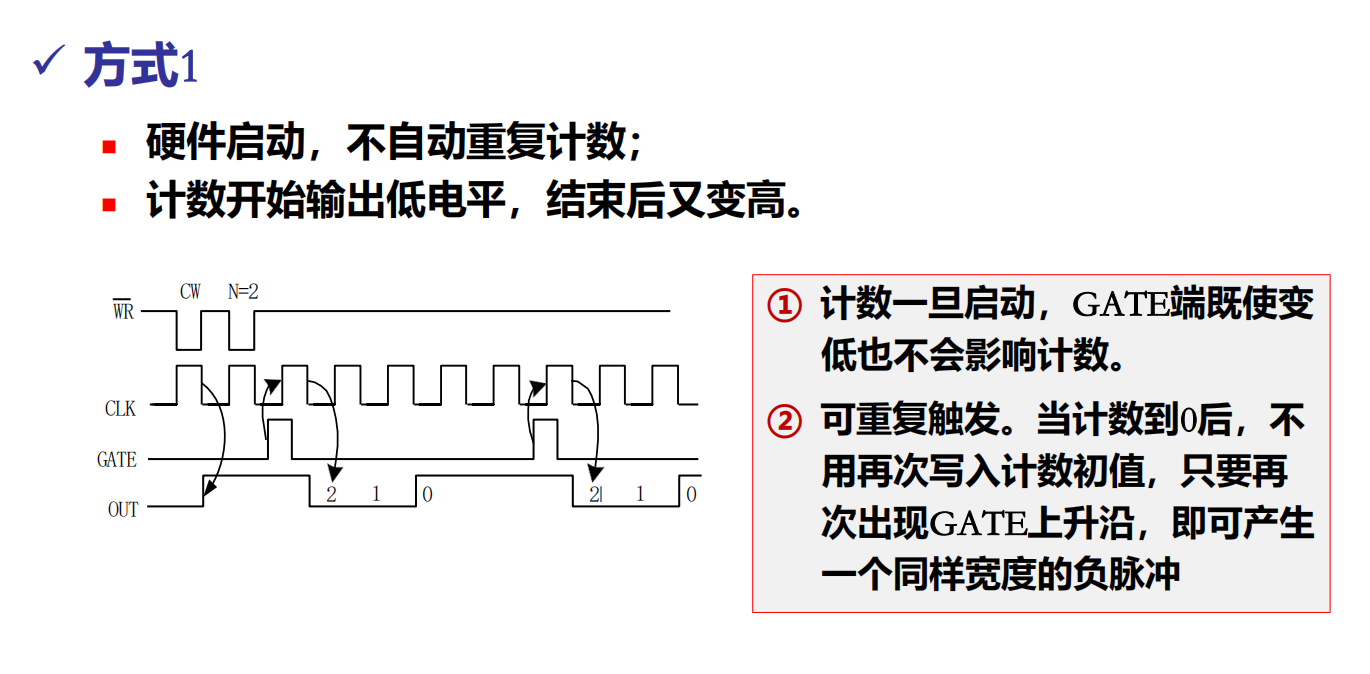

工作方式1：计数器期间是一个低电平脉冲

20250609214846

  • WR第一次使能，将状态信号CW写入状态字寄存器，结束后OUT开始高电平

  • WR第二次使能，将计数值N写入初值寄存器

  • GATE的第一个上升沿触发计数
  • CLK第一个下降沿开始计数（初值寄存器的值滑入CE），OUT进入低脉冲
  • 每一个CLK的下降沿递减一次
  • 减到0后低脉冲结束

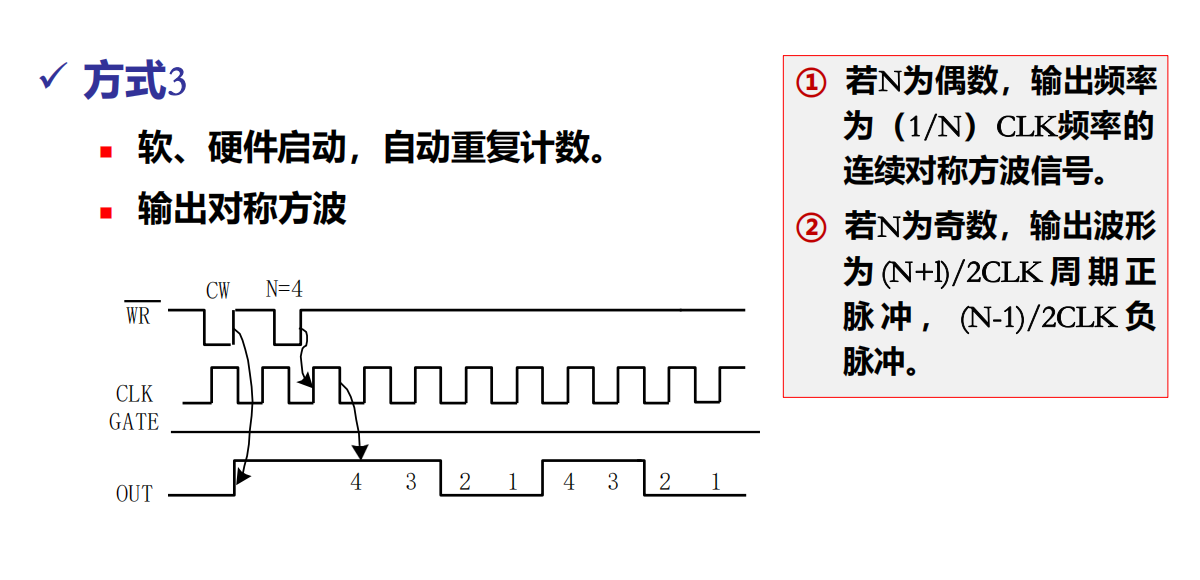

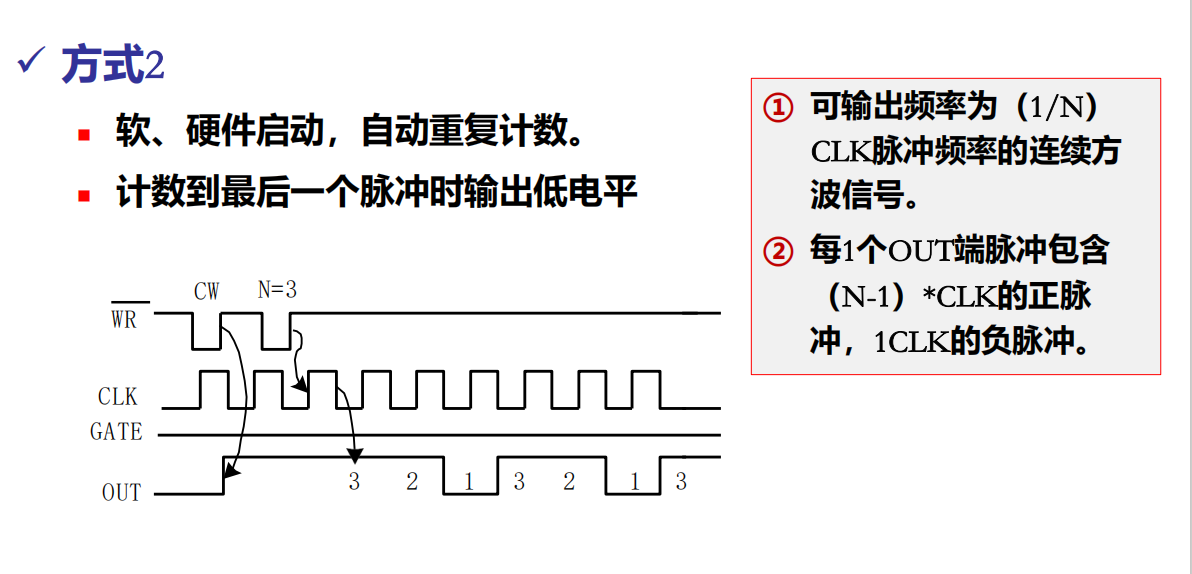

工作方式2,3：输出方波

20250609215812

20250609215851

重点：例题

应用中的注意点

每一次启动计数，需有两次写操作：

  • 写控制字
  • 写计数器初值
  • 如果初值为8位字长，则一次写入；若初值为16位字长，则需两次写入

原则上，一般先写入控制字，后写入计数初值

例题：采用8253作定时/计数器，其接口地址为0120H~0123H，输入8253的时钟频率为2MHz。要求：

  • CNT0每10ms输出一个CLK周期宽的负脉冲
  • CNT1输出10KHz的连续方波信号
  • CNT2在定时5ms后产生输出高电平

解析：

  • 问题一显然是使用方式2，自然地产生一个负脉冲，因此\((N)T_{clk}=10ms,T_{clk}=0.5\mu s,N = 20000\)，00110100, 34H
  • 问题二采用方式3，N为偶数，N*0.5微秒=1e-4,得到N=200，01010110, 56H
  • 问题三采用方式0，N=（计时时间）/一个clk周期=10000，10110000, B0H

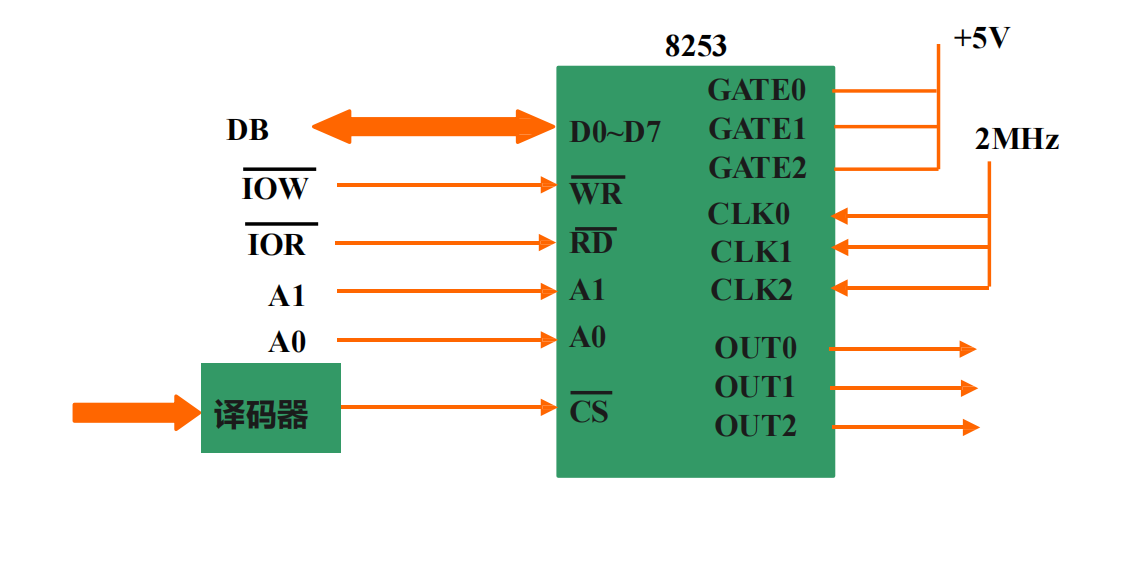

因此，接线图：
20250609222554

程序以CNT0为例子展示：

; CNT0
MOV DX, 0123H
MOV AL, 00110100B
OUT DX, AL
MOV DX 0120H
MOV AX, 20000
OUT DX, AL
XCHG AX, AL
OUT DX, AL

;CNT1
MOV DX, 0123H
MOV AL, 01010110B
OUT DX, AL
MOV DX, 0121H
MOV AL, 200
OUT DX, AL

;CNT2
MOV DX, 0123H
MOV AL,
OUT DX, AL
MOV DX, 0122H
MOV AX, 10000
OUT DX, AL
MOV AL, AX
OUT DX AL

可编程并行接口8255（简答-画图编程，方式1、2仅了解）

相当于提供了一个更高级的，可编程控制的接口电路

8255接线共四十个：

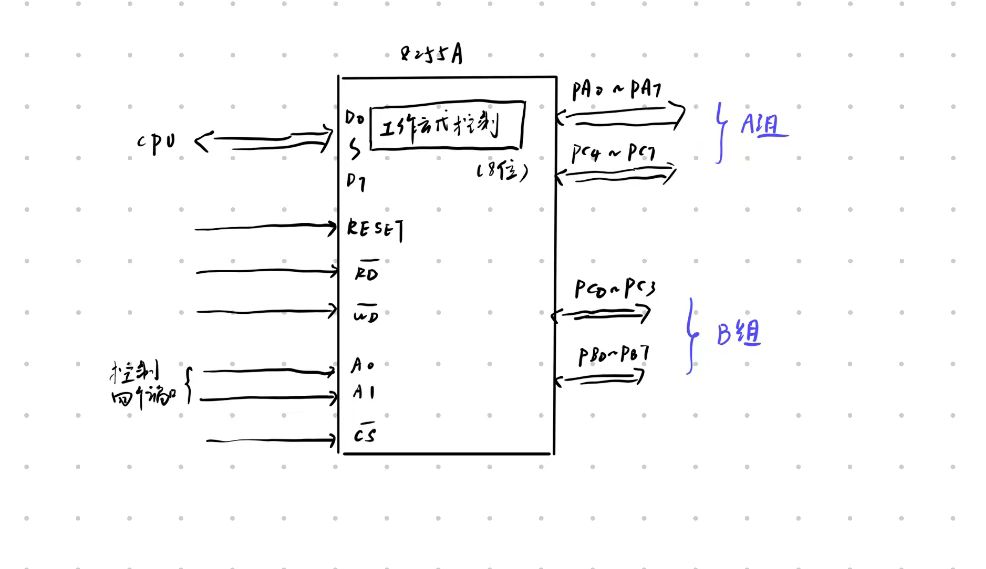

20250609165038

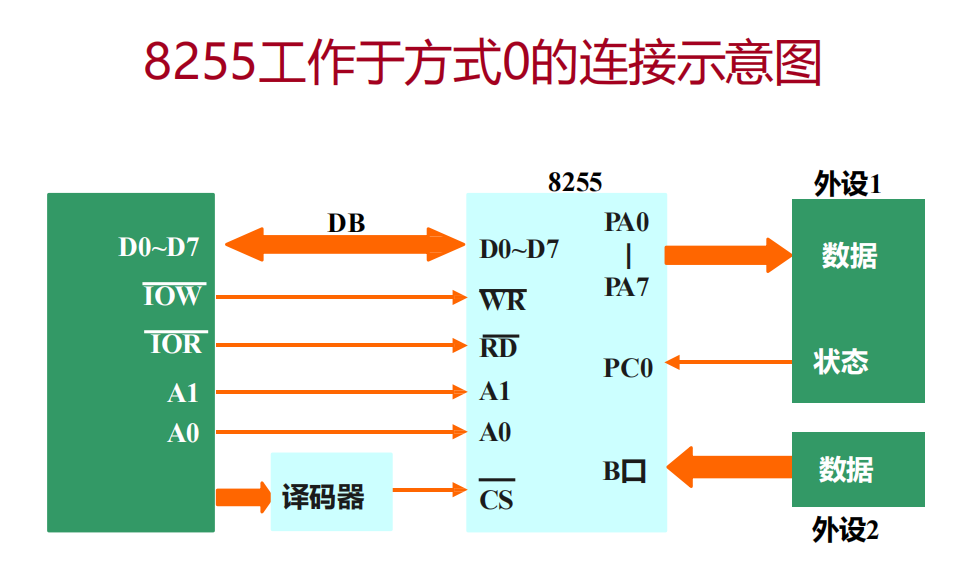

因此8255与8288相连示意图如下所示：

A1-A0用于端口的片选，根据二进制数组成依次选择（PA，PB，PC，状态寄存器），这体现为8255被分配到的四个端口地址。

只介绍最简单的工作方式：方式0，相当于三个独立的8位简单接口，各端口既可设置为输入口，也可设置为输出口，但不能同时实现输入及输出，C端口可以是一个8位的简单接口，也可以分为两个独立
的4位端口，常用于连接简单外设，适于无条件或查询方式

20250609165653

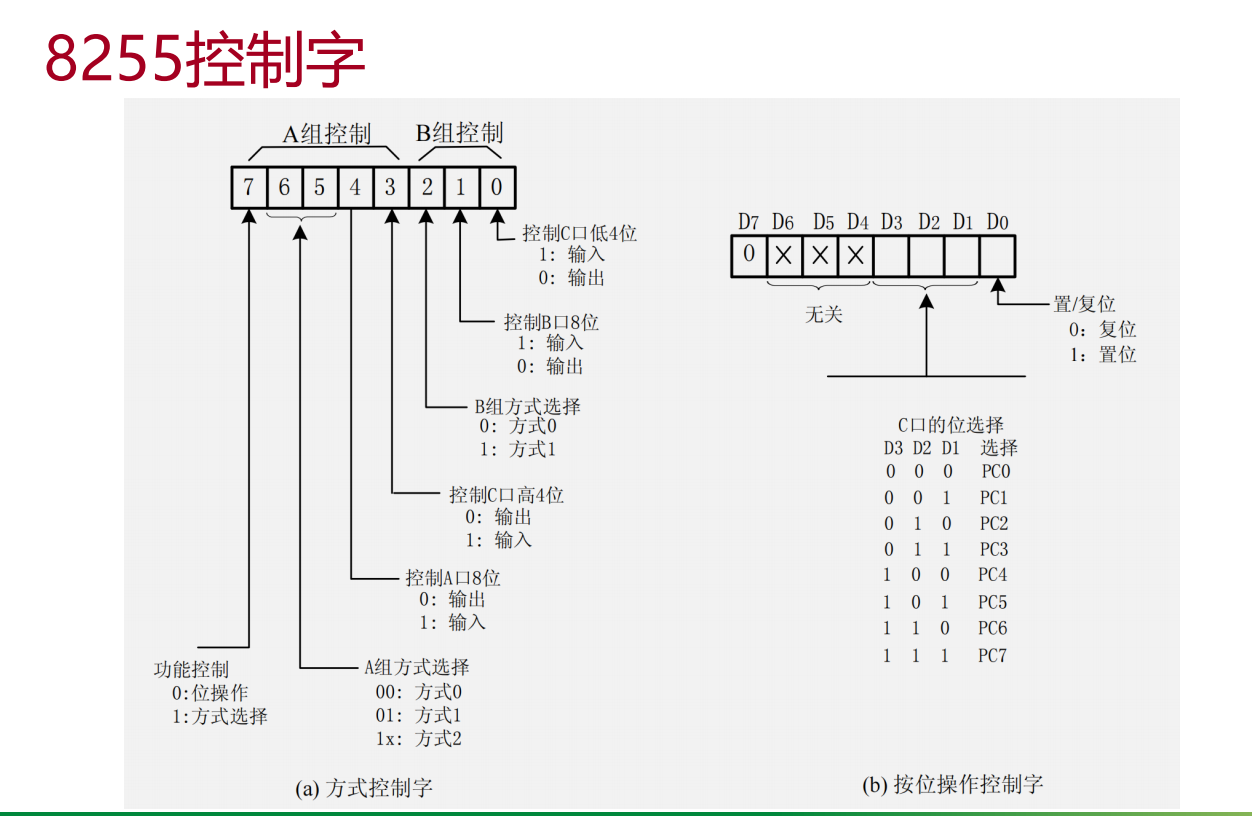

关于8255内部状态寄存器是如何控制状态的，可看下图，其实按照接线顺序来记忆，是很好记忆的：
20250609165902

例题可见PPT，考点就在于方式0下通过状态控制寄存器不停地切换修改的A，B，C

例子：8086CPU通过8255实施监控。8255端口地址为1020H-1023H
，启动操作由端口B的PB7控制（高电平有效），端口A输入
8个监控点的状态（每个引脚接一个监控点），只要其中任
一路出现异常情况（高电平），系统就通过与PC0相连的信
号灯报警（高电平灯亮），要求信号灯亮灭3次。要求：

  • 设计系统线路图，要求用138译码器设计译码电路；
  • 编写8255初始化程序及启动、测试和报警控制程序

分析：

  • 先确定A，B，C各自状态，都处于状态零，A是做输入端口用，接受信号，状态字为1，B，C均是输出，状态为0。因此状态寄存器的各位为10010000
  • 译码地址范围来片选CS，地址范围是0001 0000 0010 00XX，该怎么接就怎么接就行，注意背诵74L138的所有引脚，包括一个高电平使能G1，两个低电平使能#G2A和#G2B，以及ABC
  • 注意背诵cpu与138相连的引脚，1.所有地址线以及 2.(#IOR和#IOW必须与非后为0)
  • 注意背诵cpu与8255相连的引脚，D，A对接，#IOR接#RD，#IOW接#WD

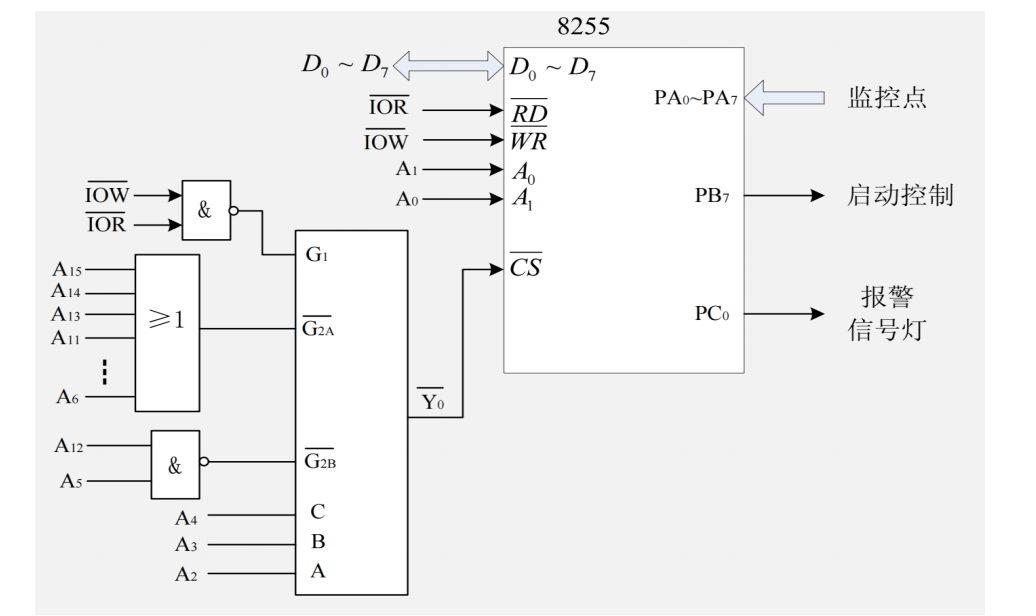

20250609171512

代码

; 先初始化，给寄存器赋值
MOV DX 1023H
MOV AL 10010000B
OUT DX AL

;通过B启动，给B最高位写入1
MOV DX 1021H
MOV AL 80H
OUT DX AL

;循环检查A，监控
A:MOV DX 1020H
IN AL DX
MOV BL FFH
AND AL BX
JZ A
MOV DX 1022H
MOV AL 1
MOC CX 3

; C循环亮灯三次
C: OUT DX AL
CALL DELAY
NOT AL
CALL DELAY
LOOP C
JMP A
