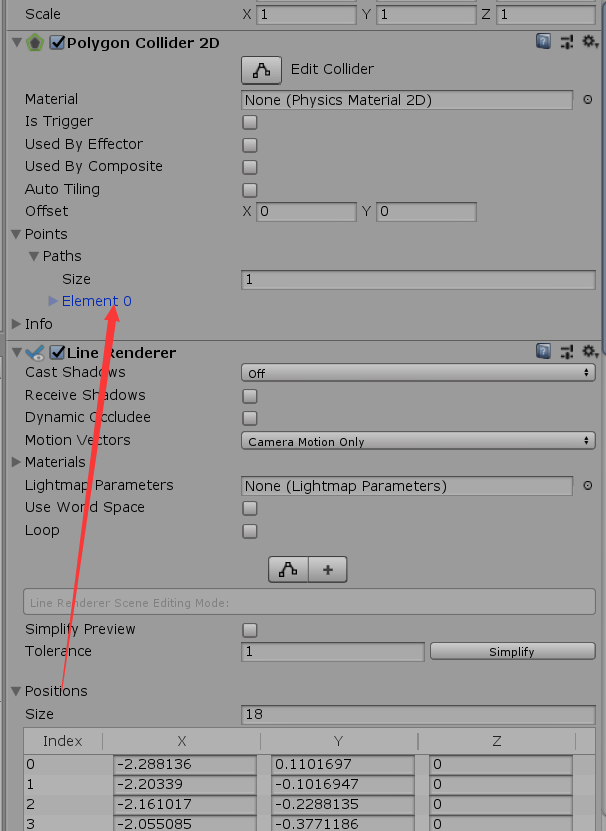

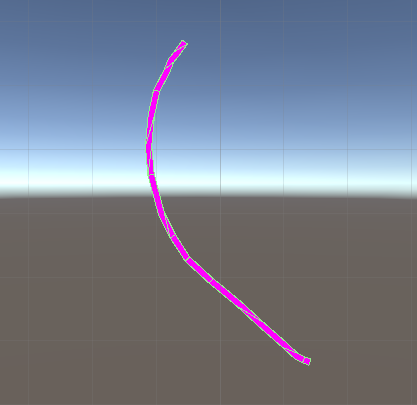

如图,在实时的绘制完成LineRenderer之后,会动态的添加PolygonCollider2D多边形碰撞体。读取LineRenderer的点位(一条折线),左右各便宜一定距离,形成一个闭合的线框,利用线框的点位修改PolygonCollider2D形状。
using System.Collections.Generic;
using UnityEngine;
public class LineCollider : MonoBehaviour
{
//绘制过程中显示用LineRenderer
[SerializeField] LineRenderer drawingLine;
//带有碰撞体的LineRenderer, 要有PolygonCollider2D、LineRenderer组件,
[SerializeField] GameObject colliderLinePrefab;
//灵敏度
[SerializeField] float minTouchDistance = 0.1f;
Camera mainCamera;
void Start()
{
mainCamera = Camera.main;
//
drawingLine.enabled = false;
drawingLine.positionCount = 0;
}
Vector3 tmpTouchPos;
bool tmpIsMouseDown;
void Update()
{
if (Input.GetMouseButtonDown(0))
{
tmpIsMouseDown = true;
tmpTouchPos = mainCamera.ScreenToWorldPoint(Input.mousePosition);
tmpTouchPos.z = 0;
OnPressScreen(tmpTouchPos);
}
else if (Input.GetMouseButton(0) && tmpIsMouseDown)
{
tmpTouchPos = mainCamera.ScreenToWorldPoint(Input.mousePosition);
tmpTouchPos.z = 0;
OnTouchScreen(tmpTouchPos);
}
else if (Input.GetMouseButtonUp(0) && tmpIsMouseDown)
{
tmpTouchPos = mainCamera.ScreenToWorldPoint(Input.mousePosition);
tmpTouchPos.z = 0;
OnReleaseScreen(tmpTouchPos);
tmpIsMouseDown = false;
}
}
//鼠标点击
Vector3 lastPos;
List<Vector3> touchPosList = new List<Vector3>();
public void OnPressScreen(Vector3 pressPos)
{
touchPosList.Clear();
lastPos = pressPos;
drawingLine.enabled = true;
drawingLine.positionCount = 0;
}
//鼠标拖拽
Vector3 tmpStartPoint;
Vector3 tmpEndPoint;
public void OnTouchScreen(Vector3 touchPos)
{
tmpStartPoint = lastPos;
tmpEndPoint = touchPos;
//显示绘制line
if (Vector3.Distance(tmpStartPoint, tmpEndPoint) > minTouchDistance)
{
touchPosList.Add(lastPos);
drawingLine.positionCount = touchPosList.Count;
drawingLine.SetPosition(touchPosList.Count - 1, touchPosList[touchPosList.Count - 1]);
lastPos = touchPos;
}
}
//鼠标抬起
public void OnReleaseScreen(Vector3 releasePos)
{
drawingLine.positionCount = 0;
drawingLine.enabled = false;
//绘制结束,生成碰撞line
touchPosList.Add(releasePos);
if (touchPosList.Count > 3)
CreateColliderLine(touchPosList);
}
//生成碰撞line
void CreateColliderLine(List<Vector3> pointList)
{
GameObject prefab = Instantiate(colliderLinePrefab, transform);
LineRenderer lineRenderer = prefab.GetComponent<LineRenderer>();
PolygonCollider2D polygonCollider = prefab.GetComponent<PolygonCollider2D>();
lineRenderer.positionCount = pointList.Count;
lineRenderer.SetPositions(pointList.ToArray());
List<Vector2> colliderPath = GetColliderPath(pointList);
polygonCollider.SetPath(0, colliderPath.ToArray());
}
//计算碰撞体轮廓
float colliderWidth;
List<Vector2> pointList2 = new List<Vector2>();
List<Vector2> GetColliderPath(List<Vector3> pointList3)
{
//碰撞体宽度
colliderWidth = drawingLine.startWidth;
//Vector3转Vector2
pointList2.Clear();
for (int i = 0; i < pointList3.Count; i++)
{
pointList2.Add(pointList3[i]);
}
//碰撞体轮廓点位
List<Vector2> edgePointList = new List<Vector2>();
//以LineRenderer的点位为中心, 沿法线方向与法线反方向各偏移一定距离, 形成一个闭合且不交叉的折线
for (int j = 1; j < pointList2.Count; j++)
{
//当前点指向前一点的向量
Vector2 distanceVector = pointList2[j - 1] - pointList2[j];
//法线向量
Vector3 crossVector = Vector3.Cross(distanceVector, Vector3.forward);
//标准化, 单位向量
Vector2 offectVector = crossVector.normalized;
//沿法线方向与法线反方向各偏移一定距离
Vector2 up = pointList2[j - 1] + 0.5f * colliderWidth * offectVector;
Vector2 down = pointList2[j - 1] - 0.5f * colliderWidth * offectVector;
//分别加到List的首位和末尾, 保证List中的点位可以围成一个闭合且不交叉的折线
edgePointList.Insert(0, down);
edgePointList.Add(up);
//加入最后一点
if (j == pointList2.Count - 1)
{
up = pointList2[j] + 0.5f * colliderWidth * offectVector;
down = pointList2[j] - 0.5f * colliderWidth * offectVector;
edgePointList.Insert(0, down);
edgePointList.Add(up);
}
}
//返回点位
return edgePointList;
}
}
