参考:贝塞尔曲线初探 http://www.cnblogs.com/jay-dong/archive/2012/09/26/2704188.html

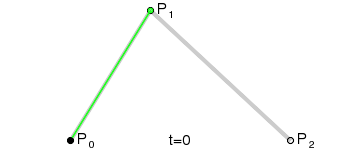

二阶贝塞尔曲线:

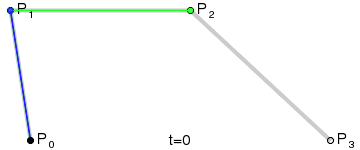

三阶贝塞尔曲线:

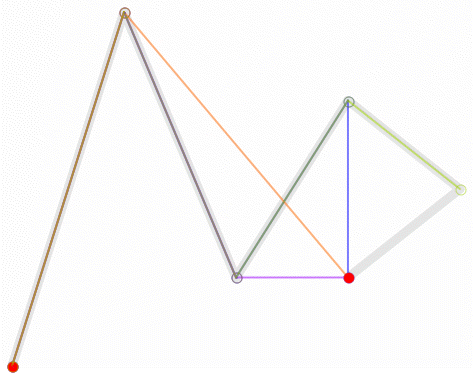

N阶贝塞尔曲线:

利用插值公式 p = p0 + (p1 - p0) * f 和递归运算,计算出曲线的控制点,通过连续的插值系数f的值( 取值范围[0,1] ),获得连续的曲线控制点,形成一条曲线。
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
public class BezierLine : MonoBehaviour
{
[SerializeField] LineRenderer lineRenderer;
[SerializeField] int bezierPointCount = 10;
[SerializeField] List<Vector3> pointList;
void Start()
{
//显示曲线
lineRenderer.positionCount = bezierPointCount;
lineRenderer.SetPositions(DrawBezierLine(pointList, bezierPointCount));
}
public Vector3[] DrawBezierLine(List<Vector3> targetPointList, int bezierPointCount)
{
if (targetPointList == null || targetPointList.Count < 2 || bezierPointCount < 2)
return null;
Vector3[] bezierPoints = new Vector3[bezierPointCount];
for (int i = 0; i < bezierPointCount; i++)
{
//通过递增的插值系数f(保证取值范围0~1), 获取连续的曲线折点
bezierPoints[i] = BezierPoint(1.0f * i / (bezierPointCount - 1), targetPointList);
}
return bezierPoints;
}
//一阶直线(插值系数, 起始点, 终止点)
Vector3 BezierPoint(float f,Vector3 p0, Vector3 p1)
{
插值计算原始公式, 插值系数: f >= 0 & f <= 1
//return p0 + (p1 - p0) * f;
//公式变形
return (1 - f) * p0 + f * p1;
}
//二阶曲线(插值系数, 起始点, 控制点, 终止点)
Vector3 BezierPoint(float f,Vector3 p0, Vector3 p1, Vector3 p2)
{
降为一阶
//Vector3 p0p1 = (1 - f) * p0 + f * p1;
//Vector3 p1p2 = (1 - f) * p1 + f * p2;
//return (1 - f) * p0p1 + f * p1p2;
//合并化简公式
return Mathf.Pow(1 - f, 2) * p0 + 2 * f * (1 - f) * p1 + Mathf.Pow(f, 2) * p2;
}
//三阶曲线(插值系数, 起始点, 控制点, 控制点, 终止点)
Vector3 BezierPoint(float f,Vector3 p0, Vector3 p1, Vector3 p2, Vector3 p3)
{
降为二阶
//Vector3 p0p1 = (1 - f) * p0 + f * p1;
//Vector3 p1p2 = (1 - f) * p1 + f * p2;
//Vector3 p2p3 = (1 - f) * p2 + f * p3;
降为一阶
//Vector3 p0p1p2 = (1 - f) * p0p1 + f * p1p2;
//Vector3 p1p2p3 = (1 - f) * p1p2 + f * p2p3;
//return (1 - f) * p0p1p2 + f * p1p2p3;
//合并化简公式
return Mathf.Pow(1 - f, 3) * p0 + 3 * f * Mathf.Pow(1 - f, 2) * p1 + 3 * Mathf.Pow(f, 2) * (1 - f) * p2 + Mathf.Pow(f, 3) * p3;
}
//N阶曲线(插值系数, List(起始点, 控制点 ··· , 终止点))
public Vector3 BezierPoint(float f, List<Vector3> pointList)
{
if (pointList.Count == 1)
return pointList[0];
//降阶
List<Vector3> newPointList = new List<Vector3>();
for (int i = 0; i < pointList.Count - 1; i++)
{
newPointList.Add((1 - f) * pointList[i] + f * pointList[i + 1]);
}
//递归计算
return BezierPoint(f, newPointList);
}
}
本文来自博客园,作者:萧然CS,转载请注明原文链接:https://www.cnblogs.com/z-c-s/p/15112948.html
