梦想CAD控件在com开发时如何参数化绘图

简介

控件提供了一堆简单易用的绘图函数，用来参数化绘图，在此示例中绘制了直线、多段线、点、样条线、圆、圆弧、椭圆、椭圆弧等实体。

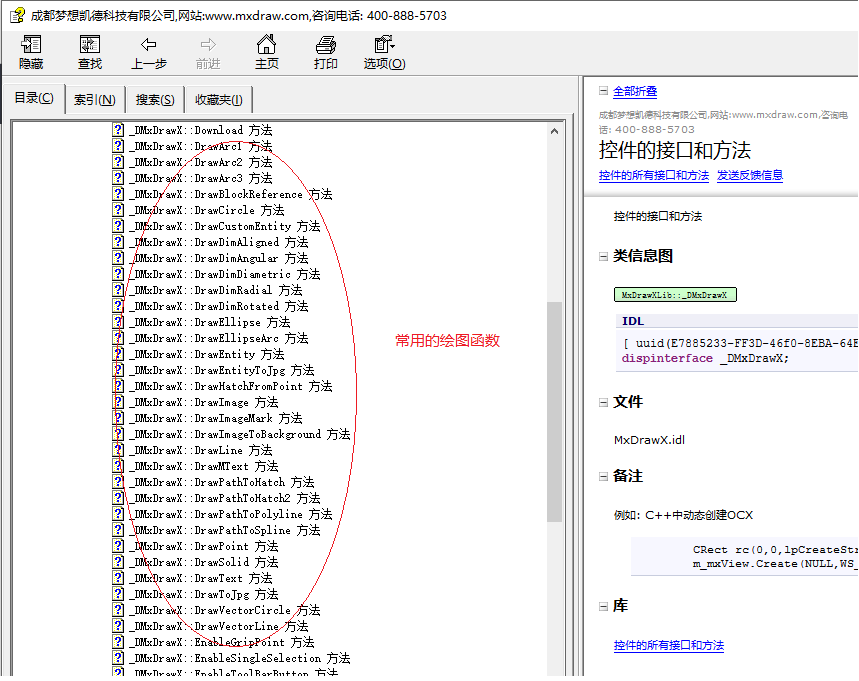

绘图函数详细参数说明，参考MxDraw5.2Help.chm，如下图：

在调用绘图函数之前，可以设置如下属性：

DrawCADColor：设置绘图颜色，CAD的颜色

DrawCADColorIndex:设置绘图颜色，CAD的颜色索引

DrawColor: 设置绘图颜色，OLE颜色

LayerName:绘图函数使用图层名

LineType:绘图函数使用的线型

LineWidth:绘图函数使用的线宽

PatternDefinition:绘图函数使用的图案定义

TextStyle:绘图函数使用的文字样式

绘制直线

用户可以在CAD控件视区任意位置绘制直线。

主要用到函数说明：

函数名：_DMxDrawX::DrawLine

绘制一个直线。详细说明如下：

参数	说明
DOUBLE dX1	直线的开始点x坐标
DOUBLE dY1	直线的开始点y坐标
DOUBLE dX2	直线的结束点x坐标
DOUBLE dY2	直线的结束点y坐标

C#中实现代码说明：

	private void Drawline()
	{
	//把颜色改回黑白色
	axMxDrawX1.DrawCADColorIndex = 0;
	//把线型改成实线
	axMxDrawX1.LineType = "";
	//设置线宽4
	axMxDrawX1.LineWidth = 0;
	//创建一个图层，名为“LineLayer”
	axMxDrawX1.AddLayer("LineLayer");
	//绘制一个实线
	axMxDrawX1.DrawLine(0, 0, 100, 0);
	//绘制一个虚线
	//定义虚线数据，“MyLineType”是线型名，“6， -8”是虚线的一个单位定义，6是实线长，-8是空格长度。
	axMxDrawX1.AddLinetype("MyLinetype", "6, -8");
	//设计当前线型为“MyLineType”
	axMxDrawX1.LineType = "MyLineType";
	//绘制一个虚线
	axMxDrawX1.DrawLine(0, 30, 100, 30);
	//绘制一个斜虚线
	axMxDrawX1.DrawLine(200, 30, 300, 130);
	/*---------------------------------------------------------------------*/
	//修改线的颜色为16711680（蓝色），16711680转换成16精致是0xFF 00 00，其中FF是蓝色，00是绿色，第二个00是红色。
	axMxDrawX1.DrawCADColor = 16711680;
	//绘制一个蓝色的虚线
	axMxDrawX1.DrawLine(0, 60, 100, 60);
	//绘制一个蓝色的斜虚线
	axMxDrawX1.DrawLine(200, 60, 300, 160);
	/*--------------------------------------------------------------------*/
	//把线颜色改回黑色
	axMxDrawX1.DrawCADColor = 0;
	//线型改成实线
	axMxDrawX1.LineType = "";
	//设置线宽为4
	axMxDrawX1.LineWidth = 4;
	//绘制一个带宽度的直线
	axMxDrawX1.DrawLine(0, 90, 100, 90);
	//绘制一个带宽度的斜直线
	axMxDrawX1.DrawLine(200, 90, 300, 90);
	/*-------------------------------------------------------------------*/
	//绘制一个点划线虚线
	axMxDrawX1.AddLinetype("MyLinetype2", "10, -2, 3, -4");
	//把线型改成点划线
	axMxDrawX1.LineType = "MyLinetype2";
	//修改绘线的颜色为255（红色），255转成16进制是0x00 00,其中00是蓝色，第二个00是绿色，FF是红色。
	axMxDrawX1.DrawCADColor = 255;
	//绘制一个带宽度的红色点划线
	axMxDrawX1.DrawLine(0, 120, 100, 120);
	//绘制一个宽度红色点划斜线
	axMxDrawX1.DrawLine(200, 120, 300, 220);
	/*----------------------------------------------------------------*/
	//增加一个带有形的线型
	axMxDrawX1.AddTextStyle1("MyLineTextStyle", "txt.shx", "hztxt.shx", 1);
	axMxDrawX1.AddLinetypeEx("MyLineType3", "12.7, (\"T=MxDraw\", \"s=2.54\", \"L=-5.08\", \"R=0.0\",\"X=-2.54\",\"Y=-1.27\"), -10.08)", "MyLineTypeTextStyle");
	axMxDrawX1.LineType = "MyLineType3";
	axMxDrawX1.LineWidth = 0;
	//绘制一个带宽度的红色点划线
	axMxDrawX1.DrawLine(300, 120, 600, 120);
	//绘制一个带宽度红色点划斜线
	axMxDrawX1.DrawLine(400, 120, 600, 220);
	//把所有实体都放到当前显示视区
	axMxDrawX1.ZoomAll();
	//更新视区显示
	axMxDrawX1.UpdateDisplay();
	}

效果展示：

通过点击绘制直线按钮，触发DrawLine()事件，CAD控件视区将显示在c#中设置好的直线。如下图所示：





绘制多线段

多段线又被称为多义线，表示一起画的都是连在一起的一个复合对象，可以是直线也可以是圆弧并且它们还可以加不同的宽度。

主要用到函数说明：

函数名：_DMxDrawX::PathLineTo

把路径下一个点移到指定位置。详细说明如下：

参数	说明
DOUBLE dX	点的X坐标
DOUBLE dY	点的Y坐标

函数名：_DMxDrawX::DrawPathToPolyline

把路径变成一个Polyline。

C#中实现代码说明：

	private void DrawPolyline()
	{
	//Polyline 又称多义线，就是可以绘制多条首尾相连的线，也可以是圆弧相连，同是可以制定线的开始和结束宽
	//把颜色改回成黑白色
	axMxDrawX1.DrawCADColorIndex = 0;
	//把线型改成实线
	axMxDrawX1.LineType = "";
	//设置线宽 4
	axMxDrawX1.LineWidth = 4;
	//创建一个图层，名为"PolylineLayer"
	axMxDrawX1.AddLayer("PolylineLayer");
	//设置当前图层为"PolylineLayer"
	axMxDrawX1.LayerName = ("PolylineLayer");
	/*--------------------------------------------------*/
	//用Polyline显示绘制矩形框
	//定义下一个路径的开始点
	axMxDrawX1.PathMoveTo(0, 300);
	//路径的下一个点
	axMxDrawX1.PathLineTo(100, 300);
	//路径的下一个点
	axMxDrawX1.PathLineTo(100, 400);
	//路径的下一个点
	axMxDrawX1.PathLineTo(0, 400);
	//把路径设置成闭合
	axMxDrawX1.PathMakeClosed();
	//把路径闭合，生成一个举行框
	axMxDrawX1.DrawPathToPolyline();
	/*--------------------------------------------------*/
	//绘制一个有宽度，带线型的矩形框
	//定义一个路径的开始点
	axMxDrawX1.PathMoveTo(200, 300);
	//路径的下一个点
	axMxDrawX1.PathLineTo(300, 300);
	//路径的下一个点
	axMxDrawX1.PathLineTo(300, 400);
	//路径的下一个点
	axMxDrawX1.PathLineTo(200, 400);
	axMxDrawX1.AddLinetype("MyLineType3", "30, -10");
	axMxDrawX1.LineType = "MyLineType3";
	axMxDrawX1.DrawCADColorIndex = 255;
	axMxDrawX1.LineWidth = 5;
	//把路径设置成闭合
	axMxDrawX1.PathMakeClosed();
	//把路径闭合，生成一个举行框
	axMxDrawX1.DrawPathToPolyline();
	/*--------------------------------------------------*/
	//绘制一个有宽度的矩形框
	//定义路径的开始点
	axMxDrawX1.PathMoveTo(400, 300);
	//定义路径的下一个点
	axMxDrawX1.PathLineTo(500, 300);
	//定义路径的下一个点
	axMxDrawX1.PathLineTo(500, 400);
	//定义路径的下一个点
	axMxDrawX1.PathLineTo(400, 400);
	//把路径设置成闭合
	axMxDrawX1.PathMakeClosed();
	//修改颜色
	axMxDrawX1.DrawCADColor = 65280;
	//把线型设置成实线
	axMxDrawX1.LineType = "";
	//设置线宽
	axMxDrawX1.LineWidth = 4;
	//把闭合路径设置成一个矩形框
	axMxDrawX1.DrawPathToPolyline();
	/*--------------------------------------------------*/
	//绘制一个有宽度的，不闭合的矩形框
	//定义一个路径的起始点
	axMxDrawX1.PathMoveTo(600, 300);
	//定义下一个点
	axMxDrawX1.PathLineTo(700, 300);
	//定义下一个点
	axMxDrawX1.PathLineTo(700, 400);
	//定义下一个点
	axMxDrawX1.PathLineTo(600, 400);
	//设置线的颜色
	axMxDrawX1.DrawCADColor = 255;
	//设置线型为实线
	axMxDrawX1.LineType = "";
	//设置线宽10
	axMxDrawX1.LineWidth = 10;
	//把闭合路径设置成一个矩形框
	axMxDrawX1.DrawPathToPolyline();
	/*--------------------------------------------------*/
	//绘制一个有宽度的三角形
	//定义路径的起始点
	axMxDrawX1.PathMoveTo(800, 300);
	//定义下一个点
	axMxDrawX1.PathLineTo(900, 300);
	//定义下一个点
	axMxDrawX1.PathLineTo(900, 400);
	//闭合路径
	axMxDrawX1.PathMakeClosed();
	//设置线的颜色
	axMxDrawX1.DrawCADColor = 62580;
	//设置线型为实线
	axMxDrawX1.LineType = "";
	//设置线宽10
	axMxDrawX1.LineWidth = 5;
	//闭合路径，把闭合路径设置成一个三角形
	axMxDrawX1.DrawPathToPolyline();
	/*--------------------------------------------------*/
	//绘制一个箭头
	axMxDrawX1.PathMoveToEx(1000, 300, 10, 10, 0);
	//设置路径下一点
	axMxDrawX1.PathLineToEx(1000, 500, 30, 0, 0);
	//设置路径下一点
	axMxDrawX1.PathLineTo(1000, 530);
	//闭合路径，把闭合路径设置成一个箭头
	axMxDrawX1.DrawPathToPolyline();
	/*--------------------------------------------------*/
	//绘制一个虚线箭头
	axMxDrawX1.PathMoveToEx(1100, 300, 10, 10, 0);
	//设置路径下一点
	axMxDrawX1.PathLineToEx(1100, 500, 30, 0, 0);
	//设置路径下一点
	axMxDrawX1.PathLineTo(1100, 580);
	//设置线型为实线“MyLineType3”
	axMxDrawX1.LineType = "MyLineType3";
	//闭合路径，把闭合路径设置成一个虚线箭头
	axMxDrawX1.DrawPathToPolyline();
	/*--------------------------------------------------*/
	//绘制一个圆弧箭头
	axMxDrawX1.PathMoveToEx(1200, 300, 10, 10, -0.34);
	//设置路径下一点
	axMxDrawX1.PathLineToEx(1200, 500, 30, 0, 0.34);
	//设置路径下一点
	axMxDrawX1.PathLineTo(1200, 600);
	//设置线的颜色
	axMxDrawX1.DrawCADColor = 255;
	//设置线型为实线“MyLineType3”
	axMxDrawX1.LineType = "MyLineType3";
	//闭合路径，把闭合路径设置成一个圆弧箭头
	axMxDrawX1.DrawPathToPolyline();
	//把所有实体都放到当前显示视区
	axMxDrawX1.ZoomAll();
	//更新视区显示
	axMxDrawX1.UpdateDisplay();
	}

效果展示：

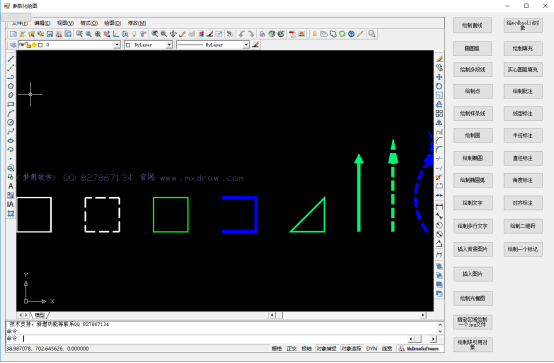

通过点击绘制多段线按钮，触发DrawPolyline()事件，则用户可以在CAD控件视区绘制所需的多段线。如下图所示：





绘制点

点在CAD中的作用除了可以分割对象外，还能测量对象，点不仅表示一个小的实体，而且通过点作为绘图的参考标记。pdmode是一个控制point的形式的系统变量，当pdmode=0时是可见的一个点，当pdmode=1时是一个不可见的点，但仍存在。pdmode=2时是一个十字，pdmode=3时是一个叉子，将值指定为 32、64 或 96，除了绘制通过点的图形外，还可以选择在点的周围绘制形。PDSIZE是设置点对象的显示大小。正的PDSIZE值指定点图形的绝对尺寸。负值将解释为视口大小的百分比。重生成图形时将重新计算所有点的尺寸。

主要用到函数说明：

函数名：_DMxDrawX::DrawPoint

绘制一个点。详细说明如下：

参数	说明
OUBLE dX	点的X坐标
DOUBLE dY	点的Y坐标

C#中实现代码说明：

	private void DrawPoint()
	{
	//清空当前显示内容
	axMxDrawX1.NewFile();
	//把颜色改回黑白色
	axMxDrawX1.DrawCADColorIndex = 0;
	// 设置点样式，具体的值，可以看autocad帮助
	//pdmode是一个控制point的形式的系统变量，当pdmode=0时是可见的一个点，
	// 当pdmode=1时是一个不可见的点，但仍存在。pdmode=2时是一个十字，pdmode=3时是一个叉子
	//将值指定为 32、64 或 96，除了绘制通过点的图形外，还可以选择在点的周围绘制形。
	axMxDrawX1.SetSysVarLong("PDMODE", 0);
	// 设置点大小，0.0表示它随屏幕
	axMxDrawX1.SetSysVarDouble("PDSIZE", 15.0);
	axMxDrawX1.DrawPoint(0, 50);
	//-----------------------------------------------------------------------------------------------
	axMxDrawX1.SetSysVarLong("PDMODE", 67);
	// 设置点大小，0.0表示它随屏幕
	axMxDrawX1.SetSysVarDouble("PDSIZE", 15.0);
	axMxDrawX1.DrawPoint(50, 50);
	//-----------------------------------------------------------------------------------------------
	axMxDrawX1.SetSysVarLong("PDMODE", 3);
	// 设置点大小，0.0表示它随屏幕
	axMxDrawX1.SetSysVarDouble("PDSIZE", 15.0);
	axMxDrawX1.DrawPoint(100, 50);
	//-----------------------------------------------------------------------------------------------
	axMxDrawX1.SetSysVarLong("PDMODE", 2);
	// 设置点大小，0.0表示它随屏幕
	axMxDrawX1.SetSysVarDouble("PDSIZE", 15.0);
	axMxDrawX1.DrawPoint(150, 50);
	axMxDrawX1.ZoomAll();
	axMxDrawX1.UpdateDisplay();
	}

效果展示：

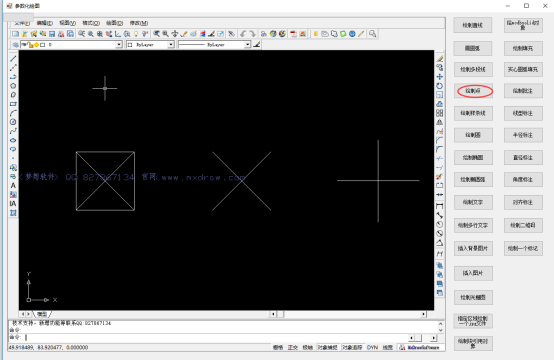

通过点击绘制点按钮，触发DrawPoint()事件，CAD控件视区将显示在C#中设置好的点。如下图所示：





绘制样条线

在CAD设计时，需要绘制样条线，用户可以设置样条线线重及颜色等属性。

主要用到函数说明：

函数名：_DMxDrawX::PathLineTo

把路径下一个点移到指定位置。详细说明如下：

参数	说明
DOUBLE dX	点的X坐标
DOUBLE dY	点的Y坐标

函数名：_DMxDrawX::DrawPathToSpline

把路径变成一个样条线。

C#中实现代码说明：

	private void DrawSpline()
	{
	//把颜色改回黑白色
	axMxDrawX1.DrawCADColorIndex = 0;
	//把线型改成实线
	axMxDrawX1.LineType = "";
	//设置线宽 4
	axMxDrawX1.LineWidth = 0;
	//创建一个图层,名为"SplinelineLayer"
	axMxDrawX1.AddLayer("SplinelineLayer");
	//设置当前图层为"SplinelineLayer"
	axMxDrawX1.LayerName = "SplinelineLayer";
	//《---------------------------------------》
	//用绘制一个实线的样条线
	//定义一个路径的开始点
	axMxDrawX1.PathMoveTo(0, 1700);
	//路径的一下个点
	axMxDrawX1.PathLineTo(100, 1700);
	//路径的一下个点
	axMxDrawX1.PathLineTo(100, 1800);
	//路径的一下个点
	axMxDrawX1.PathLineTo(0, 1800);
	//把路径拟合成一个样线
	axMxDrawX1.DrawPathToSpline();
	//《---------------------------------------》
	//用绘制一个虚线的样条线
	axMxDrawX1.AddLinetype("MySplineType", "30,-10");
	axMxDrawX1.LineType = ("MySplineType");
	axMxDrawX1.DrawCADColor = 255;
	axMxDrawX1.LineWidth = 5;
	//定义一个路径的开始点
	axMxDrawX1.PathMoveTo(200, 1700);
	//路径的一下个点
	axMxDrawX1.PathLineTo(300, 1700);
	//路径的一下个点
	axMxDrawX1.PathLineTo(300, 1800);
	//路径的一下个点
	axMxDrawX1.PathLineTo(400, 1800);
	axMxDrawX1.DrawPathToSpline();
	axMxDrawX1.ZoomAll();
	axMxDrawX1.UpdateDisplay();
	}

效果展示：

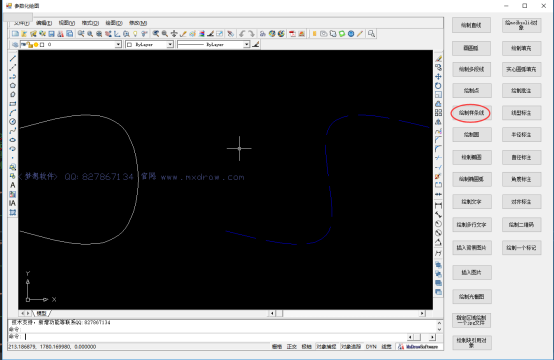

用户可以通过点击绘制样条线按钮，用户可以在CAD控件视区显示C#中设置好的样条线。如下图所示：





绘制圆

CAD绘制图像的过程中，画圆的情况是非常常见的，用户可以设置圆的圆心位置及半径属性。

主要用到函数说明：

函数名：_DMxDrawX::DrawCircle

绘制一个圆。详细说明如下：

参数	说明
DOUBLE dCenterX	圆的中心X值
DOUBLE dCenterY	圆的中心Y值
DOUBLE dRadius	圆的半径

C#中实现代码说明：

	private void DrawCircle()
	{
	//清空当前显示内容
	axMxDrawX1.NewFile();
	//把颜色改回黑白色
	axMxDrawX1.DrawCADColorIndex = 0;
	//把线型改成实线
	axMxDrawX1.LineType = "";
	//设置线宽 4
	axMxDrawX1.LineWidth = 0;
	//创建一个图层,名为"CircleLayer"
	axMxDrawX1.AddLayer("CircleLayer");
	//设置当前图层为"CircleLayer"
	axMxDrawX1.LayerName = "CircleLayer";
	//《---------------------------------------》
	//绘制一个实线黑色的圆
	axMxDrawX1.DrawCircle(0, 800, 70);
	//《---------------------------------------》
	//绘制一个带颜色的圆
	axMxDrawX1.AddLinetype("CircleLineType", "");
	//设计当前线型为"CircleLineType"
	axMxDrawX1.LineType = ("CircleLineType");
	axMxDrawX1.DrawCADColor = 255;
	axMxDrawX1.DrawCircle(200, 800, 70);
	//《---------------------------------------》
	//绘制一个虚线线的圆
	axMxDrawX1.AddLinetype("CircleLineType", "30,-5,7,-7");
	//设计当前线型为"CircleLineType"
	axMxDrawX1.LineType = ("CircleLineType");
	axMxDrawX1.DrawCADColor = 255;
	axMxDrawX1.DrawCircle(400, 800, 70);
	//《---------------------------------------》
	//绘制一个带有宽度的圆
	axMxDrawX1.AddLinetype("CircleLineType", "30,-5,7,-7");
	//设计当前线型为"CircleLineType"
	axMxDrawX1.LineType = ("CircleLineType");
	axMxDrawX1.LineWidth = 40;
	axMxDrawX1.DrawCADColor = 255;
	axMxDrawX1.DrawCircle(600, 800, 70);
	//把所有的实体都放到当前显示视区
	axMxDrawX1.ZoomAll();
	//更新视区显示
	axMxDrawX1.UpdateDisplay();
	}

效果展示：

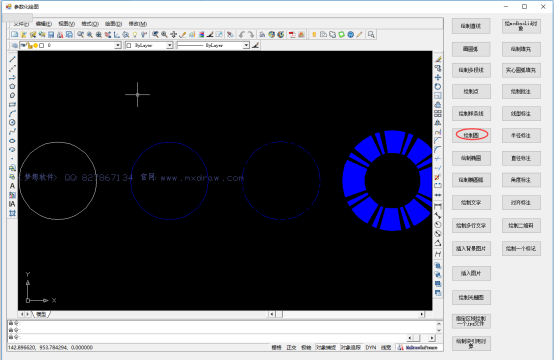

通过点击绘制圆按钮，触发DrawCircle()事件，CAD控件视区将显示在C#中设置好的圆。如下图所示：





绘制圆弧

在CAD设计时，需要绘制圆弧，用户可以在图面点圆弧起点，圆弧上的一点和圆弧的终点，这样就绘制出圆弧。

主要用到函数说明：

函数名：_DMxDrawX::DrawArc2

由圆弧上的三点绘制一个圆弧。详细说明如下：

参数	说明
DOUBLE dStartPointX	开始点X坐标
DOUBLE dStartPointY	开始点Y坐标
DOUBLE dMidPointX	圆弧上的一点X坐标
DOUBLE dMidPointY	圆弧上的一点Y坐标
DOUBLE dEndPointX	结束点X坐标
DOUBLE dEndPointY	结束点Y坐标

C#中实现代码说明：

	private void DrawArc()
	{
	//清空当前显示内容
	axMxDrawX1.NewFile();
	//把颜色改回黑白色
	axMxDrawX1.DrawCADColorIndex = 0;
	//把线型改成实线
	axMxDrawX1.LineType = "";
	//设置线宽 4
	axMxDrawX1.LineWidth = 0;
	//创建一个图层,名为"ArcLayer"
	axMxDrawX1.AddLayer("ArcLayer");
	//设置当前图层为"ArcLayer"
	axMxDrawX1.LayerName = ("ArcLayer");
	//------------------------------------------------------------------------------------------------------------
	//绘制一个实线黑色的圆弧
	axMxDrawX1.DrawArc1(0, 1000, 100, 30, 200);
	//--------------------------------------------------------------------------------------------------------------
	//绘制一个虚线线的圆弧
	axMxDrawX1.AddLinetype("ArcLineType", "30,-5,7,-7");
	//设计当前线型为"ArcLineType"
	axMxDrawX1.LineType = "ArcLineType";
	axMxDrawX1.DrawCADColor = 435322;
	axMxDrawX1.DrawArc1(300, 1000, 100, 30, 200);
	//---------------------------------------------------------------------------------------------------------------
	//绘制一个有宽度的虚线线的圆弧
	axMxDrawX1.LineWidth = 15;
	axMxDrawX1.DrawCADColor = 6335;
	axMxDrawX1.DrawArc1(600, 1000, 100, 30, 200);
	//-----------------------------------------------------------------------------------------------------------------
	//由圆弧上三个点绘制圆弧
	axMxDrawX1.DrawArc2(800, 1000, 900, 1200, 1000, 900);
	//---------------------------------------------------------------------------------------------------------------
	//由圆弧上的开始点，结束度和凸度会圆弧
	axMxDrawX1.LineType = "";
	axMxDrawX1.LineWidth = 40;
	axMxDrawX1.DrawCADColor = 65280;
	axMxDrawX1.DrawArc3(1200, 1000, 1400, 1000, 0.6);
	//把所有的实体都放到当前显示视区
	axMxDrawX1.ZoomAll();
	//更新视区显示
	axMxDrawX1.UpdateDisplay();
	}

效果展示：

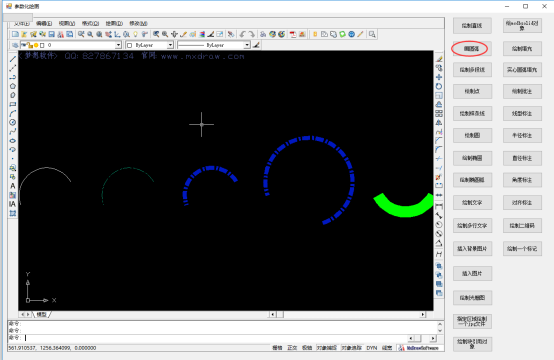

用户可以通过点击绘制圆弧按钮，在CAD控件视区绘制圆弧。如下图所示：





绘制椭圆

在CAD设计时，需要绘制椭圆，用户可以设置椭圆的基本属性。

主要用到函数说明：

函数名：_DMxDrawX::DrawEllipse

绘制椭圆。详细说明如下：

参数	说明
DOUBLE dCenterX	椭圆的中心点X坐标
DOUBLE dCenterY	椭圆的中心点Y坐标
DOUBLE dMajorAxisX	椭圆的主轴向量X值
DOUBLE dMajorAxisY	椭圆的主轴向量Y值
DOUBLE dRadiusRatio	椭圆的副轴长度与主轴长度的比值

C#中实现代码说明：

	private void DrawEllipse()
	{
	//清空当前显示内容
	axMxDrawX1.NewFile();
	//把颜色改回黑白色
	axMxDrawX1.DrawCADColorIndex = 0;
	//把线型改成实线
	axMxDrawX1.LineType = "";
	//设置线宽 4
	axMxDrawX1.LineWidth = 0;
	//创建一个图层,名为"LineLayer"
	axMxDrawX1.AddLayer("LineLayer");
	//设置当前图层为"LineLayer"
	axMxDrawX1.LayerName = "LineLayer";
	// 直接绘制一个椭圆
	axMxDrawX1.DrawEllipse(0, 1400, 100, 0, 0.7);
	//------------------------------------------------------------------------------------------------------------
	//绘制一个倾斜的椭圆
	axMxDrawX1.AddLinetype("MyEllipseType", "6,-10");
	//设计当前线型为"MyEllipseType"
	axMxDrawX1.LineType = ("MyEllipseType");
	axMxDrawX1.DrawCADColor = 16711680;
	axMxDrawX1.DrawEllipse(200, 1400, 80, 30, 0.5);
	//把所有的实体都放到当前显示视区
	axMxDrawX1.ZoomAll();
	//更新视区显示
	axMxDrawX1.UpdateDisplay();
	}

效果展示：

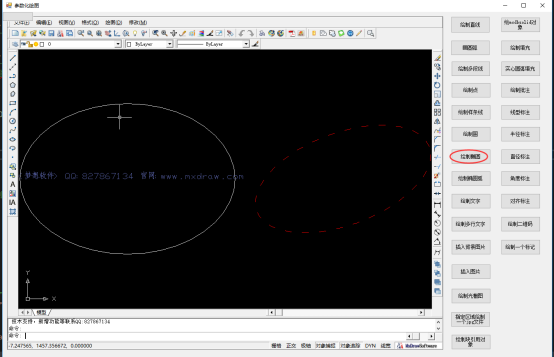

用户可以通过点击绘制椭圆按钮，用户可以在CAD控件视区绘制椭圆。如下图所示：





绘制椭圆弧

在CAD设计时，需要绘制椭圆弧，用户可以设置椭圆弧基本属性。

主要用到函数说明：

函数名：_DMxDrawX::DrawEllipseArc

绘制椭圆弧。详细说明如下：

参数	说明
DOUBLE dCenterX	椭圆的中心点X坐标
DOUBLE dCenterY	椭圆的中心点Y坐标
DOUBLE dMajorAxisX	椭圆的主轴向量X值
DOUBLE dMajorAxisY	椭圆的主轴向量Y值
DOUBLE dRadiusRatio	椭圆的副轴长度与主轴长度的比值
DOUBLE dStartAng	椭圆弧的开始角度
DOUBLE dEndAng	椭圆弧的结束角度

C#中实现代码说明：

	private void DrawEllipseArc()
	{
	//清空当前显示内容
	axMxDrawX1.NewFile();
	//把颜色改回黑白色
	axMxDrawX1.DrawCADColorIndex = 0;
	//把线型改成实线
	axMxDrawX1.LineType = "";
	//设置线宽 4
	axMxDrawX1.LineWidth = 0;
	//创建一个图层,名为"EllipseArcLayer"
	axMxDrawX1.AddLayer("EllipseArcLayer");
	//设置当前图层为"EllipseArcLayer"
	axMxDrawX1.LayerName = "EllipseArcLayer";
	//绘制椭圆弧
	//参数一为椭圆的中心点X坐标，参数二为椭圆的中心点Y坐标
	//参数三为椭圆的主轴向量X值，参数四为椭圆的主轴向量Y值
	//参数五为椭圆的副轴长度与主轴长度的比值
	//参数六为椭圆弧的开始角度，参数七为椭圆弧的结束角度
	axMxDrawX1.DrawEllipseArc(0, 1600, 80, 30, 0.4, 30, 200);
	//----------------------------------------------------------------------------------------------------------
	axMxDrawX1.AddLinetype("MyEllipseArcType", "6,-10");
	//设计当前线型为"MyEllipseArcType"
	axMxDrawX1.LineType = ("MyEllipseArcType");
	axMxDrawX1.DrawCADColor = 16711680;
	axMxDrawX1.DrawEllipseArc(200, 1600, -80, 30, 0.5, 60, 300);
	//把所有的实体都放到当前显示视区
	axMxDrawX1.ZoomAll();
	//更新视区显示
	axMxDrawX1.UpdateDisplay();
	}

效果展示：

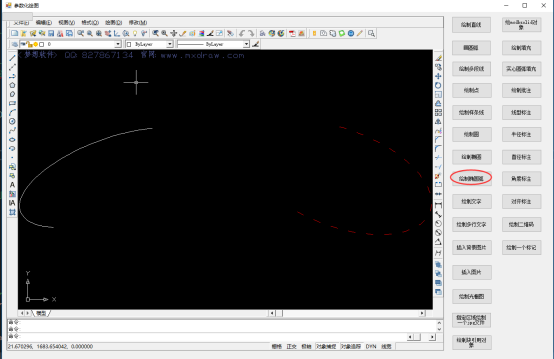

用户可以通过点击绘制椭圆弧按钮，在CAD控件视区的任何位置绘制椭圆弧。如下图所示：
