CAD标注样式2

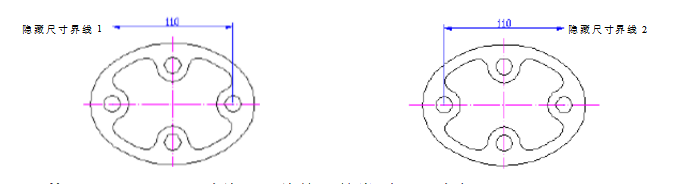

“隐藏”选项区：通过选择“尺寸界线1”或“尺寸界线”复选框，可以隐藏尺寸界线。

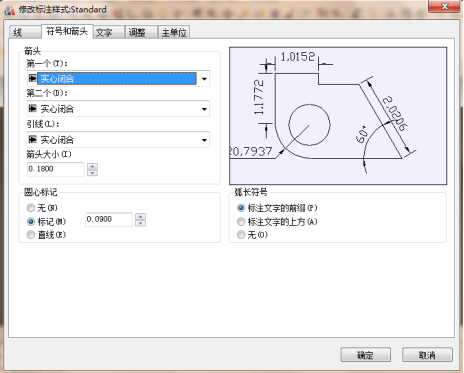

标注符号和箭头设置：



箭头：可以设置尺寸线和引线箭头的类型及尺寸大小。

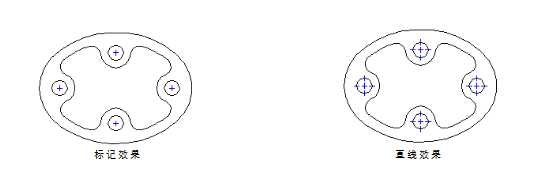

圆心标记：在“圆心标记”选项组中，可以设置圆或圆弧的圆心标记类型，如“标记”、“直线”和“无”。其中，选择“标记”选项可对圆或圆弧绘制圆心标记；选择“直线”选项，可对圆或圆弧绘制中心线；选择“无”选项，则没有任何标记。

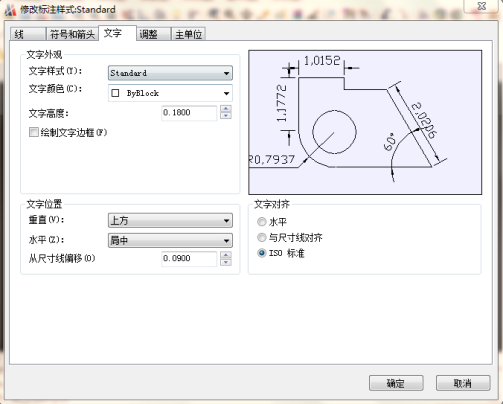

标注文字修改：



文字外观：可以设置文字的形式、颜色、高度、分数高度比例以及控制是否绘制文字的边框。该选项区中各选项含义如下：

“文字样式”下拉列表框：用于选择标注文字的样式。

“文字颜色”下拉列表框：用于设置标注文字的颜色。

“文字高度”文本框：用于设置标注文字的高度。

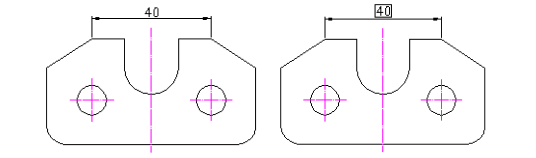

“绘制文本边框”复选框：用于设置是否给标注文字加边框。

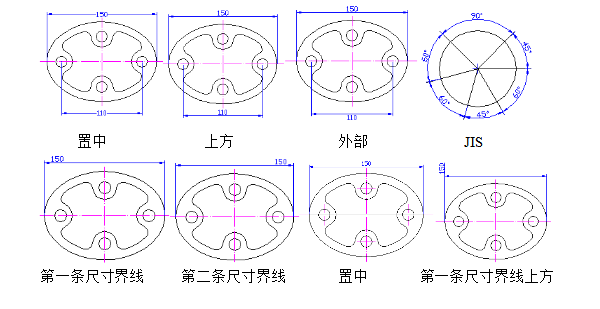

文字位置：可以设置文字的垂直、水平位置以及距尺寸线的偏移量。

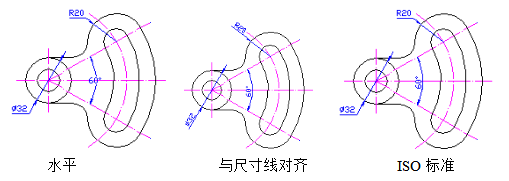

文字对齐：可以设置标注文字是保持水平还是与尺寸线平行。

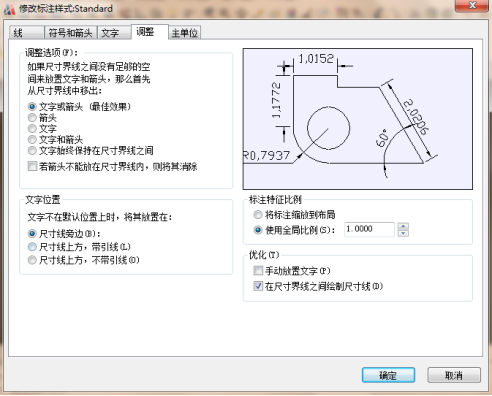

标注文字位置，箭头位置计算与调整参数设置：

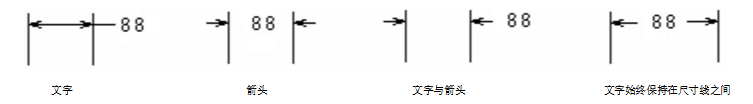

“调整选项”选项区：可以确定当尺寸界线之间没有足够空间同时放置标注文字和箭头时，应首先从尺寸界线之间移出的对象。

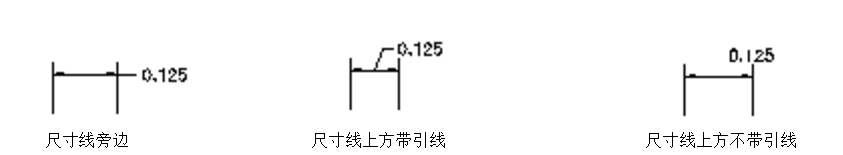

“文字位置”选项区：用户可以设置当文字不在默认位置时的位置。



“标注特比例”选项区：可以设置标注尺寸的特征比例，以便通过设置全局比例因子来增加或减少各标注的大小。

“优化”：可以对标注文本和尺寸线进行细微调整。

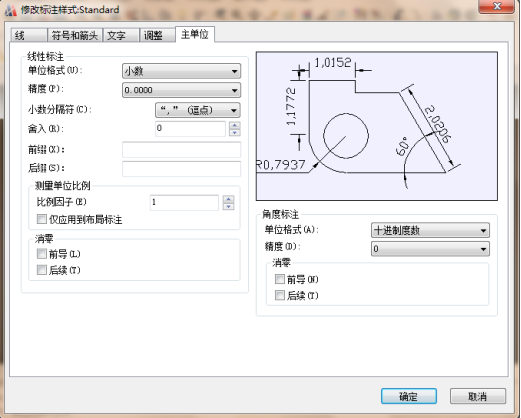

标注单位设置页面：
