CAD标注样式1

1.单击菜单栏，“格式->标注样式”。

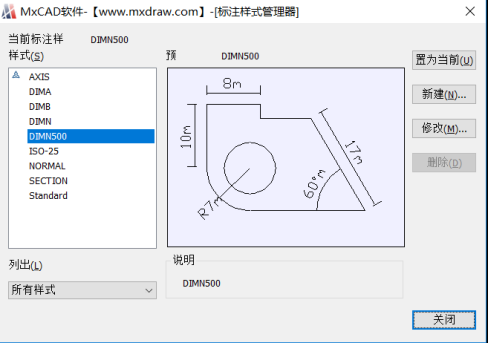

2.在命令行中输入：Dimstyle，按回车键。显示如下图：

新建标注样式：

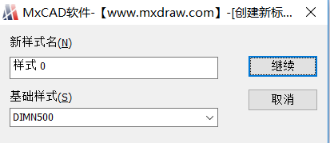

打开标注样式管理器后，点击“新建”按钮，弹出窗口如下图所示：

修改标注样式：

打开标注样式管理器后，点击“修改”按钮，弹出窗口。

修改标注样式管理器内包含：线、符号、箭头、文字调整和主单位修改页面。

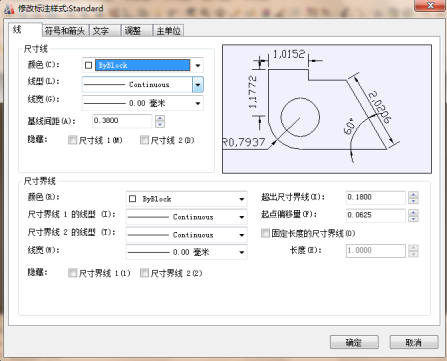

标注线型修改界面：



在“尺寸线”选项区中：可以设置尺寸线的颜色、线宽、超出标记以及基线间距等属性。该选项区中各选项含义如下：

“颜色”下拉列表框：用于设置尺寸线的颜色。

“线宽”下拉列表框：用于设置尺寸线的宽度。

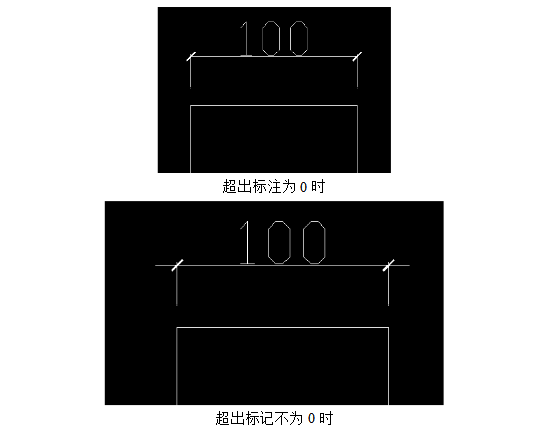

“超出标记”微调框：当尺寸线的箭头采用倾斜，建筑标记、小点、积分或无标记等样式时，使用该文体框可以设置尺寸线超出尺寸界线的长度。

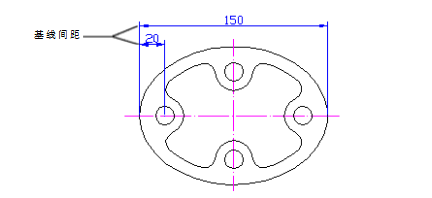

“基线间距”文本框：进行基线尺寸标注进时，可以设置各尺寸线之间的距离。

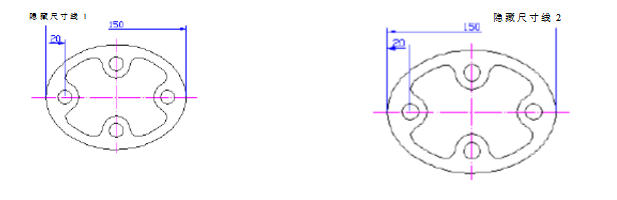

“隐藏”选项区：通过选择“尺寸线1”或“尺寸线”复选框，可以隐藏第一段或第二段尺寸线及其相应的箭头。

在“尺寸界线”选项区中：可以设置尺寸界线的颜色、线宽、超出尺寸线的长度和起点偏移量、隐藏控制等属性。该选项区中各选项含义如下：

“颜色”下拉列表框：用于设置尺寸界线的颜色。

“线宽”下拉列表框：用于设置尺寸界线的宽度。

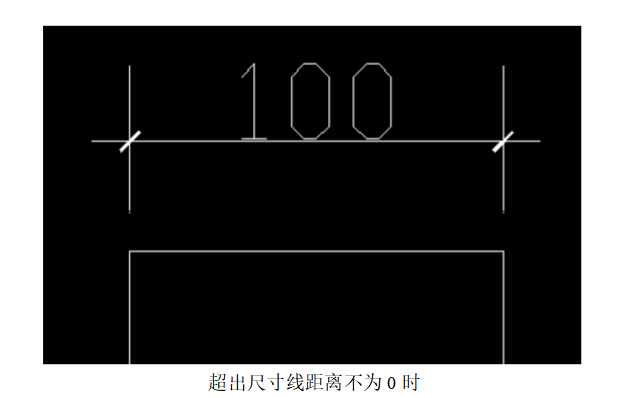

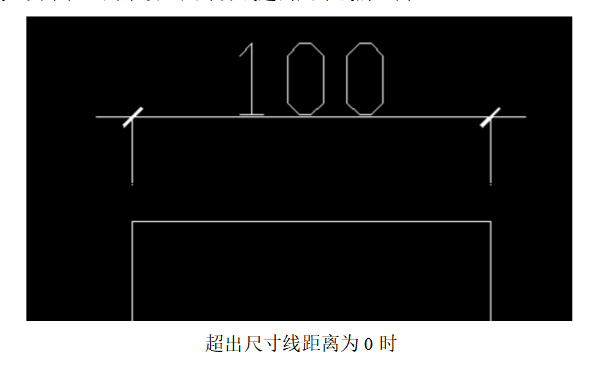

“超出尺寸线”文本框：用于设置尺寸界线超出尺寸线的距离。

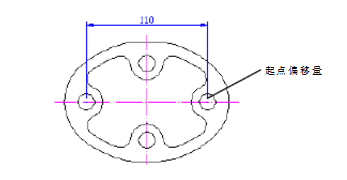

“起点偏移量”文本框：用于设置尺寸界线的起点与标注定义的距离。
