单片机上的IO引脚都有什么作用？

大家好，我是良许。

最近有个朋友问我，单片机上那些密密麻麻的引脚到底是干嘛的？

说实话，这个问题让我想起了刚入行那会儿，拿着开发板一脸懵逼的样子。

今天咱们就掰开了揉碎了，把单片机IO引脚这事儿说透。

引脚不是摆设，是单片机的手和脚

你可以把单片机想象成一个大脑，IO引脚就是它的手和脚。

没有这些引脚，单片机就是个空壳，啥也干不了。

这些引脚说白了就是单片机和外部世界交互的唯一通道。

最基础的功能就是输入输出。

输出很好理解，比如你想点亮一个LED灯，就把对应引脚设置成高电平，灯就亮了。

想让电机转起来？给引脚一个信号，电机驱动器就开始工作。

输入也一样，按个按钮，引脚读到低电平或高电平，单片机就知道你按了。

但这只是最表面的玩法。

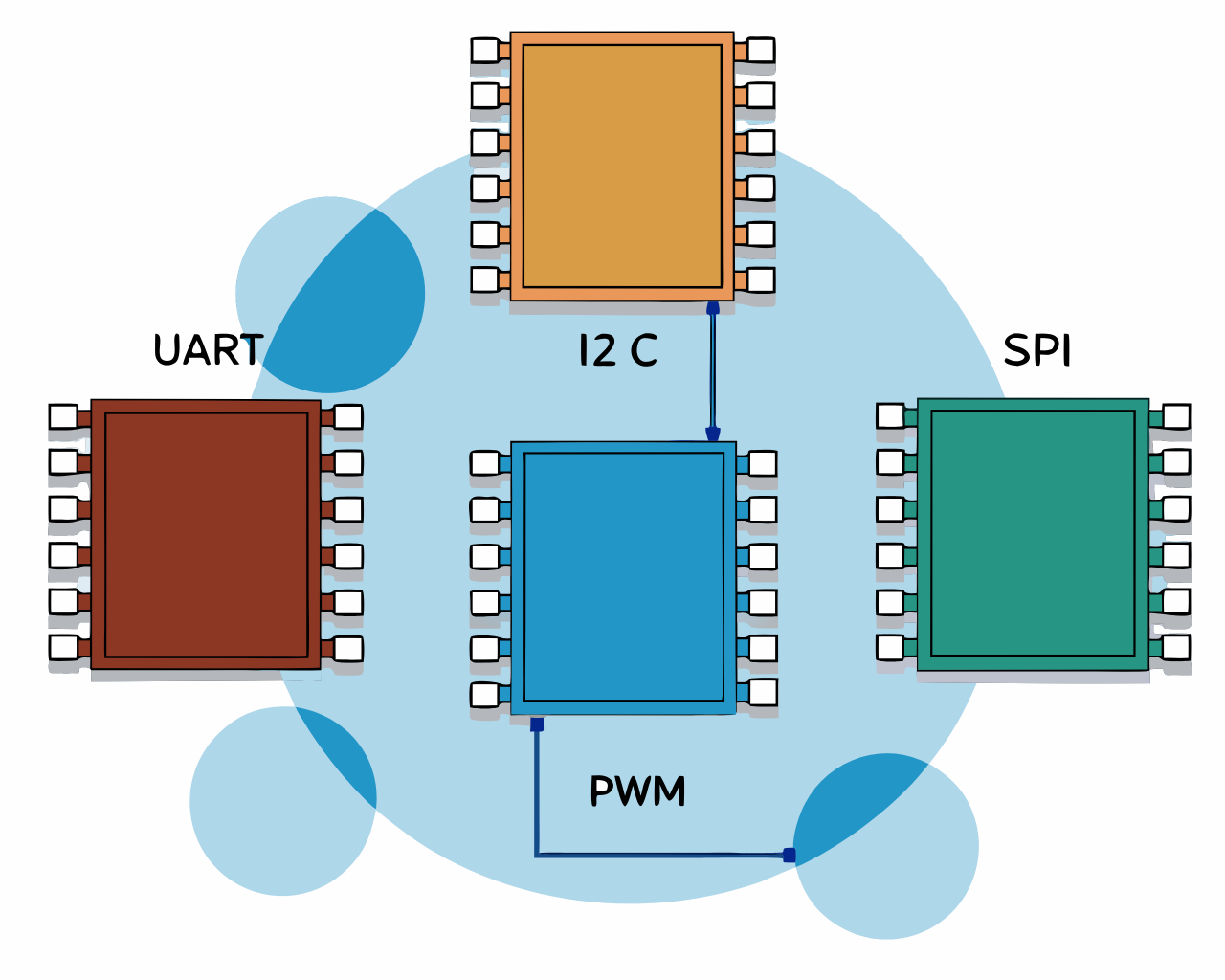

复用才是真正的精髓

现代单片机的引脚都玩复用，一个引脚能干好几件事。

这就像你在公司身兼数职，既要写代码又要开会还要背KPI，引脚也是这个命。

比如说串口通信，TX和RX引脚专门负责收发数据。

你的单片机要和电脑聊天、和传感器对话，都得靠这俩。

I2C总线更狠，只用两根线SDA和SCL，就能挂一串设备，温度传感器、陀螺仪、显示屏，全给你安排上。

SPI通信速度快，适合搞高速数据传输，SD卡读写、液晶屏驱动都离不开它。

还有PWM输出，通过调节占空比控制电机速度、LED亮度，这在嵌入式开发里简直是标配操作。

有些引脚还能干模拟信号的活。

ADC引脚可以把外部的模拟电压转成数字量，读个温度、测个电压啥的都靠它。

DAC反过来，把数字信号转成模拟输出，音频播放就得用这个。

中断引脚是效率神器

中断引脚这东西，用好了能让你的程序效率翻倍。

传统轮询方式就像你每隔一秒问一次"快递到了吗"，累不累？中断就不一样了，快递到了直接给你打电话，你该干嘛干嘛，不用一直盯着。

外部中断引脚可以检测电平变化或边沿触发，按键按下、传感器报警，立马响应。

定时器中断配合GPIO，精确控制时序，做个呼吸灯、步进电机控制，丝滑得很。

特殊功能引脚别忽略

有些引脚看着不起眼，但作用贼大。

复位引脚RST，按一下整个系统重启，调试的时候能救命。

晶振引脚接外部时钟，给单片机提供心跳，频率不对整个系统都乱套。

电源引脚VCC和GND更不用说了，没电啥都白搭。

有些单片机还有专门的模拟地和数字地，分开走线能减少干扰，这在高精度应用里是必须的。

BOOT引脚决定启动方式，是从Flash启动还是进入下载模式，刷固件的时候全靠它。

调试接口像SWD或JTAG，连上调试器就能单步调试、看寄存器，不然出了bug你只能瞎猜。

实际应用里的坑

理论说得再好，实际用起来坑多着呢。

引脚复用冲突是常见问题，你想用这个功能，发现引脚已经被另一个模块占了，只能重新规划。

驱动能力也得注意，有些引脚带不动大电流负载，得加驱动芯片。

上拉下拉电阻别小看，浮空状态的引脚会产生不确定的电平，导致莫名其妙的bug。

还有电平匹配，3.3V的单片机接5V的模块，不做电平转换直接烧。

PCB布线的时候，高速信号线要短要粗，模拟信号远离数字信号，不然干扰能让你怀疑人生。
