openstack基础-neutron、ceilometer

网络neutron 简介：是openstack网络及服务，主要管理openstack的网络资源，比如虚拟私有网络、子网、负载均衡、路由器灯

功能：
虚拟网络创建
子网管理
ip地址分配
路由管理
安全

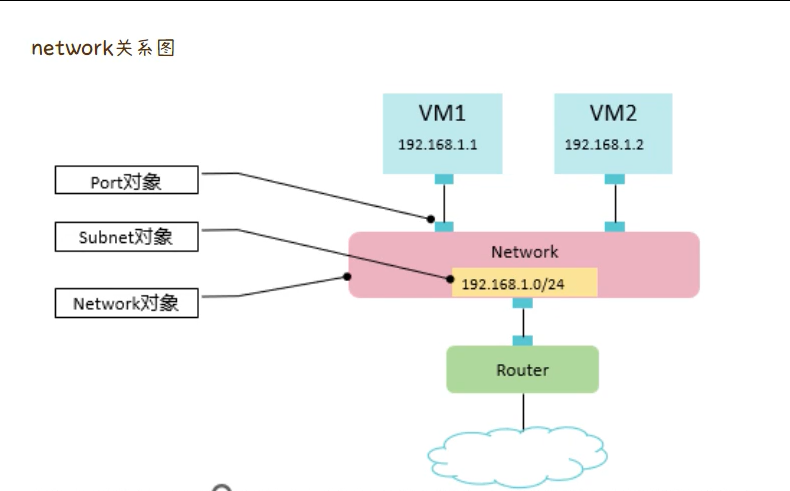

关系图：

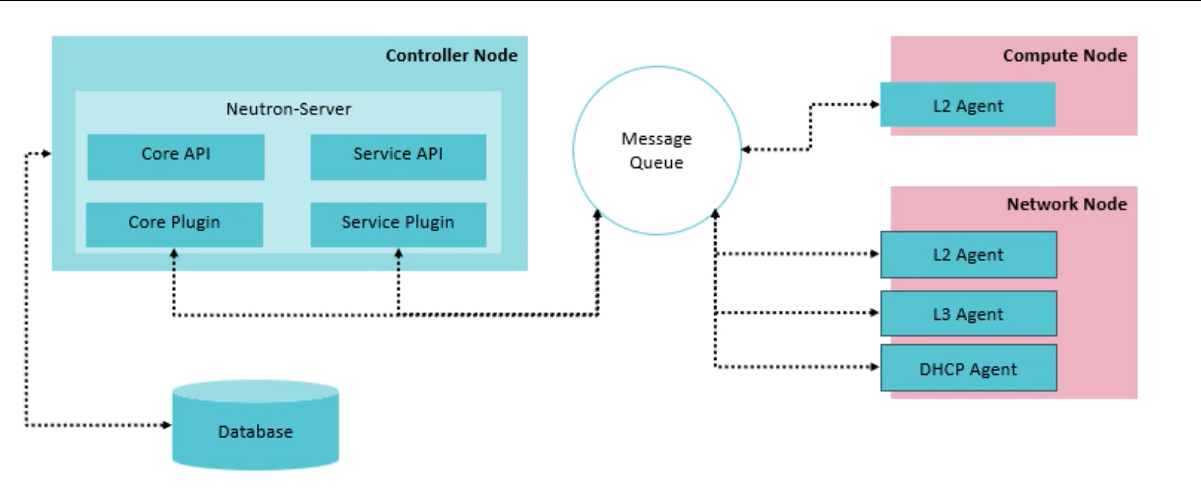

架构图：

架构分析：
控制节点——core api核心接口，用于处理基本的网络请求（创建网络、创建子网和端口等请求）
service api扩展接口，用于处理高级网络服务（负载均衡，防火墙等等）
core plugin核心插件，定义网络基本操作的执行逻辑
service plugin服务插件，提供额外的高级网络服务（负载均衡、防火墙等）

网络节点——L2 Agent，负责处理第二层网络操作：虚拟交换机、网桥
L3 Agent，负责处理第三层网络操作：NAT、路由
DHCP Agent，负责动态地址服务的代理

计算节点——L2 Agent，负责处理第二层网络操作：虚拟交换机、网桥

组件交互：
用户在客户端发送网络请求至Neutron API
Neutron API发送请求至keystone进行鉴权
将请求发送至core api
core api将请求发送至core plugin插件
通过core plugin将请求通过消息队列（MQ）发送至对应的网络节点服务
网络节点完成操作后，会将通过消息通知操作存储并写入数据与DB数据库中

——————————————————————————————————————————————————————————————————————————————————————
计量服务ceilometer
简介通过数据采集机制，从各个监控工具和API中获取对应数据，并且给用户暂时所收集到的数据，就是一个监控运维工具组件

组件与功能：
计算代理————运行在每个计算节点上，通过调用服务的API接口
中心代理————运行在控制节点上，通过网络服务调用各个节点的API，然后获取各个节点的数据
通知代理————负责收集各组件消息队列的消息，然后整理数据
信息收集器————汇总采集到的信息并将其写入数据库
数据管道————对数据进行加工处理，例如去除不需要的数据：备注等等
转换器————对收集数据的格式转换
发布器————将整理后的数据展示给用户观看
