深入解析：连接显示器专题

一、确认接口规格

1.VGA (Video Graphics Array)

在这里插入图片描述
时期：1987年推出，属于早期模拟接口

性能：

模拟信号传输，最高协助1920×1200分辨率
传输速率较低，通常为165MHz
无音频传输作用

此类接口较为传统，常见于早期台式机、投影仪上。与较新的设备不兼容，需要转接器连接。

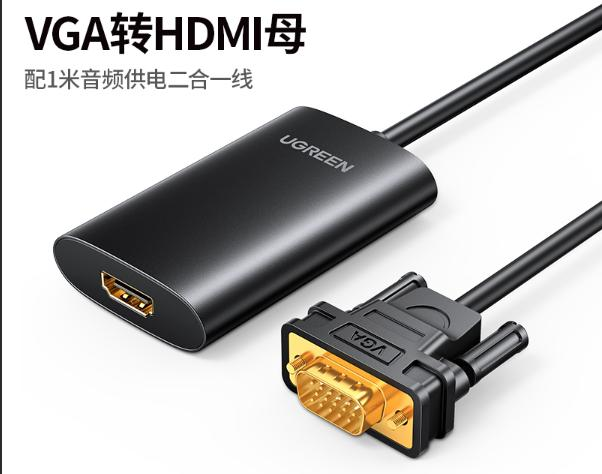

市面上常见有VGA转HDMI/DisplayPort/DVI转接器。需要数字信号转换，可能影响画质。
在这里插入图片描述

2. DVI (Digital Visual Interface)

在这里插入图片描述
时期：1999年推出，数字接口

性能：

支持数字信号传输

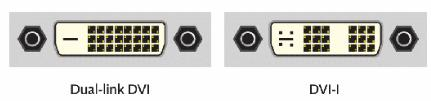

有单通道(DVI-D)、双通道(DVI-D双通道)和带音频的(DVI-I)
最高支撑2560×1600分辨率

该接口较为少见，多见于早期高清显示器、显卡上。但有多种规格，比较复杂，不建议优先考虑使用。

市面上常见有DVI转HDMI/DisplayPort/VGA转接器，DVI-I可以同时协助数字和模拟信号。

3.HDMI (High Definition Multimedia Interface)

在这里插入图片描述
时期：2002年推出，数字接口
版本性能：

1.0-1.1：基础版本，支持720p、1080p分辨率，最高60Hz刷新率
1.2-1.2a：新增1440p分辨率，但仅限30Hz
1.3-1.4b：扩展至2160p（4K）分辨率，仅拥护30Hz
2.0-2.0b：支持4K@60Hz、5K@30Hz，主流高画质设备标配
2.1：最新标准，支持8K@60Hz、4K@144Hz，支持DSC工艺

此类接口应用最为广泛，常见于各类显示设备上，2010年代至今主流连接方式。电脑和显示器之间需要一条 HDMI 线连接，但需要确认设备接口版本，避免"高配低用"。HDMI 2.1向下兼容旧版本。

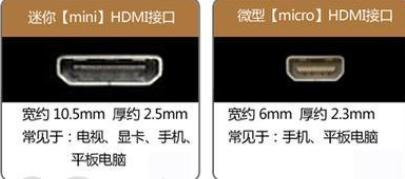

需要注意的是，一些便携显示器上可能会采用该接口的小型规格：
在这里插入图片描述
可使用一头为标准 HDMI 另一头为 Mini/Micro HDMI 的线连接。

市面上常见有HDMI转DisplayPort/VGA/Type-C转接器

4. DP（DisplayPort）

在这里插入图片描述
时期：2008年推出，数字接口

版本性能：

DP 1.0-1.2：支持4K@60Hz
DP 1.3-1.4：支持8K@60Hz
DP 2.0：带宽54Gbps，协助8K@60Hz
DP 2.1b（2025年1月）：最高带宽80Gbps，支持UHBR20模式，DP80LL数据线最长可达3米

常见于高端台式机、高端显示器上。电脑与显示器之间需要一条 DP 线连接。DP 2.1b与旧版本兼容。

市面上常见的转接器有DP转HDMI、VGA、Type-C转接器。

5. Mini DisplayPort (Mini DP)

在这里插入图片描述

时期：2008年，苹果公司发布

性能：

DisplayPort的微型版本
支持高清视频传输，包括多种色彩空间
有辅助通道，可连接触控面板、USB设备等

此类接口属于上面 DP 接口的孪生兄弟，常见于早期苹果笔记本电脑上。可以使用双头 Mini DP 线连接电脑（需要电脑具备此接口）和显示器（必须显示器具备此接口）。不支持数据传输或充电特性，凭借转换器可兼容DVI、DisplayPort、HDMI和VGA。

6. Type-C

在这里插入图片描述
时期：2013年提出，2014年正式标准化

性能：

全功能Type-C：承受USB3.0、USB2.0协议、音视频传输、快捷充电协议
仅帮助USB2.0的Type-C：16P/12P Type-C，保留USB2.0功能
仅协助充电的Type-C：6P Type-C
最大数据传输速度：10Gbit/秒（USB 3.1标准）
供电能力：最大100W（USB PD）

此类接口采用较为常见的椭圆形外观。常见于笔记本电脑和高端显示器或便携显示器上。此接口可能采用 USB 协议或者雷电协议（会标有⚡标志）。

若想使用该接口连接显示器与电脑需要完全满足下面所有条件：笔记本电脑厂商对该接口设计承受了外接显示器功能（必须查阅厂商说明或者咨询客服）；启用的线材承受传输显示内容；显示器的该接口并非仅用于拓展坞的接口；

仅标注为全功能Type-C或标注可使用雷电协议才可外接显示器

通过转接器可连接HDMI、DisplayPort、VGA等。

7.Thunderbolt (雷电)

时期：2011年推出，英特尔与苹果联合开发

版本性能：

Thunderbolt 1：10Gbps，使用Mini DisplayPort接口
Thunderbolt 2：20Gbps，运用Mini DisplayPort接口
Thunderbolt 3：40Gbps，运用Type-C接口
Thunderbolt 4：40Gbps，与Thunderbolt 3兼容

Thunderbolt 3/4均采用Type-C接口，与Type-C接口兼容，若使用雷电协议接口功能更为强大。该接口常用于外接拓展坞和显示器，常见于高性能笔记本电脑上。

二、依序连接

参阅上述接口说明选用合适的线材，将电脑与显示器进行连接。（注意不要忘记给显示器插上电源线）

优先考虑高规格的接口以及直接使用一根线连接，在迫不得已的情况下可考虑运用转换器或低规格的接口。

三、在架构中进行设置

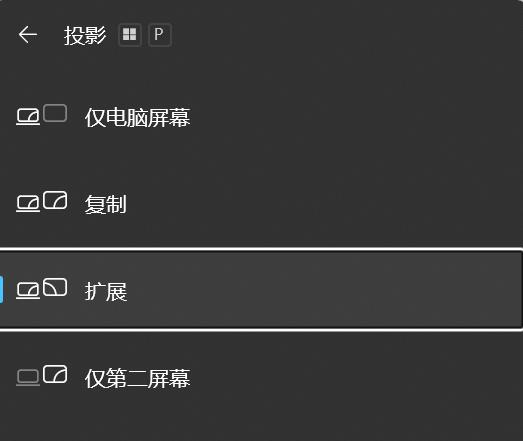

在启用 Win8、Win10、Win11 的电脑上可以直接启用 Win+P 快速调整显示模式：
在这里插入图片描述
根据需要进行选择即可。

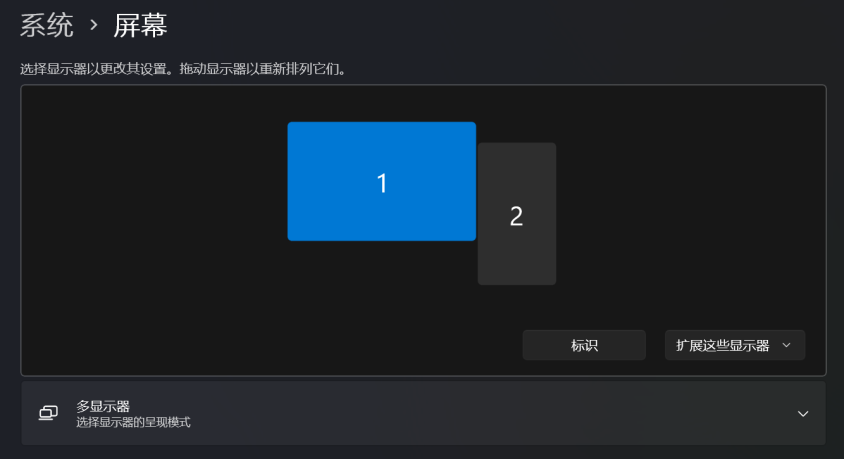

若要更改显示器相对位置，就需要在设置中找到类似于下图的栏目，然后在其中进行设置

在这个界面中可能点击“标识”按钮查看屏幕编号，利用鼠标拖动屏幕，更改相对位置（即对应编号的屏幕在物理意义上的相对位置，可调上下与左右），以便于鼠标在屏幕之间进行管理。设置完成后需要保存才能生效。
