WiFi 模组AP6256的AP调试：层级递进逻辑与问题定位 - 详解

先确保基础层（驱动、IP）正常，再解决上层冲突（服务、安全），最终通过客户端验证。

一、调试流程流程图（按层级递进）

┌───────────────┐
│ 开始调试      │
└───────┬───────┘
▼
┌───────────────┐     是      ┌───────────────┐
│ 1. 检查驱动是否加载？       │───────▶│ 驱动加载成功       │
│ （lsmod | grep bcmdhd）     │        └───────┬───────┘
└───────┬───────┘             │                ▼
│                     │        ┌───────────────┐
否                    │        │ 2. 配置wlan0 IP？ │
┌───────▼───────┐             │        │（ip addr add ...）│
│ 加载驱动：                    │        └───────┬───────┘
│ insmod /lib/modules/bcmdhd.ko│        │        │
└───────────────┘             │        否        ▼
│        ┌───────────────┐
│        │ 配置IP后重试     │
│        └───────────────┘
│                │
│                是
│                ▼
│        ┌───────────────┐
│        │ 3. DHCP服务正常？ │
└────────│（netstat看67端口）│
└───────┬───────┘
│
┌───────────────┐       │
│ 清理残留：      │◀──────┘
│ killall dnsmasq │
└───────┬───────┘       否
│
▼       是
┌───────────────┐       ▼
│ 启动DNSmasq：   │───▶┌───────────────┐
│ /etc/init.d/... │    │ 4. 启动hostapd？ │
└───────────────┘    │（hostapd /etc/...）│
└───────┬───────┘
│
┌────────────────┐           │
│ 清理hostapd：   │◀──────────┘
│ rm -f /var/run/...│          否
│ killall hostapd  │
└─────────┬────────┘
│
▼          是
┌────────────────┐    ▼
│ 重置接口模式：   │──▶┌───────────────┐
│ iw dev wlan0 set...│ 5. 安全配置兼容？ │
└────────────────┘    │（查rsn_cap错误）│
└───────┬───────┘
│
┌────────────────┐           │
│ 简化hostapd.conf│◀──────────┘
│（保留必要参数）  │          否
└─────────┬────────┘
│
▼          是
┌────────────────┐    ▼
│ 客户端连接测试：  │──▶┌───────────────┐
│ 查IP/arp表      │    │ 调试完成       │
└────────────────┘    └───────────────┘

二、问题排查决策树（按现象反推）

客户端无法连接热点
├─ 现象：搜不到热点
│   ├─ 检查hostapd是否启动？
│   │   ├─ 否 → 执行hostapd清理（见流程第4步）
│   │   └─ 是 → 查看hostapd日志
│   │       ├─ 报"rsn_cap_value error" → 简化安全配置（流程第5步）
│   │       └─ 报"Match already configured" → 重置接口模式（流程第4步）
│
├─ 现象：能搜到但连接失败
│   ├─ 提示"密码错误" → 检查hostapd.conf的wpa_passphrase
│   └─ 无限循环"正在连接" → 检查DHCP服务（流程第3步）
│
└─ 现象：连接后秒断
├─ 手机无IP → DNSmasq配置与wlan0 IP不同步（修正dnsmasq.conf）
├─ 手机有IP但断连 → 检查信道冲突（hostapd.conf改channel=6）
└─ 以上都正常 → 重加载驱动（rmmod bcmdhd && insmod ...）

三、调试操作优先级逻辑图（从易到难）

优先操作：快速验证基础
│
├─ 1. 加载驱动：insmod /lib/modules/bcmdhd.ko
│   验证：lsmod | grep bcmdhd
│
├─ 2. 配置wlan0 IP：ip addr add 192.168.4.10/24 dev wlan0
│   验证：ip addr show wlan0
│
├─ 3. 启动DHCP：/etc/init.d/S80dnsmasq restart
│   验证：netstat -tulpn | grep :67
│
次优先操作：解决服务层冲突
│
├─ 4. 清理hostapd：rm -f /var/run/hostapd/wlan0; killall hostapd
│   验证：ps | grep hostapd（无输出）
│
├─ 5. 重置接口模式：iw dev wlan0 set type managed
│   验证：iw dev wlan0 info | grep "type managed"
│
最后操作：优化安全层与验证
│
├─ 6. 简化hostapd.conf（仅保留必要参数）
│   验证：hostapd /etc/hostapd.conf 显示"AP-ENABLED"
│
└─ 7. 客户端测试：连接热点→查IP→ping网关
验证：arp -n 显示客户端IP

四、调试步骤与细节

1. 驱动加载失败（最基础依赖）

原理

AP6256 的无线功能依赖bcmdhd驱动，驱动需与内核版本匹配。modprobe默认从/lib/modules/$(uname -r)/加载驱动，若目录缺失或驱动路径错误，会导致驱动无法加载，wlan0 接口不可用。

现象
  • 执行modprobe bcmdhd报错：modprobe: can't change directory to '6.1.118': No such file or directory。
  • lsmod | grep bcmdhd无输出（驱动未加载），ip link show wlan0提示 “Device not found”。
具体问题

驱动模块目录（/lib/modules/6.1.118/）缺失，或驱动文件未在预期路径。

解决步骤

1.1 手动加载驱动（忽略目录结构，直接指定驱动路径）：

# 卸载可能残留的旧驱动（若已加载）
rmmod bcmdhd 2>/dev/null
# 手动加载/lib/modules/下的bcmdhd.ko
insmod /lib/modules/bcmdhd.ko

1.2 验证驱动加载成功：

lsmod | grep bcmdhd  # 输出包含"bcmdhd"即成功
ip link show wlan0   # 能看到wlan0接口（状态可能为DOWN）

1.3 长期解决（需重新编译 Buildroot）：

确保内核版本与驱动匹配（make menuconfig中内核版本设为 6.1.118）。
启用bcmdhd驱动编译选项：Kernel modules → Wireless LAN →  Broadcom bcmdhd WiFi driver。
编译后烧录镜像，系统会自动生成/lib/modules/6.1.118/目录。

2.wlan0 接口未配置静态 IP 或 IP 错误（网络层基础）

原理

AP 模式下，wlan0 需作为网关，必须配置静态 IP（如192.168.4.10/24）。无 IP 或 IP 与 DHCP 配置不同网段会导致客户端无法获取有效 IP。

现象
  • ip addr show wlan0无 “inet” 条目（无 IP），或 IP 为169.254.x.x（自动私有 IP）。
  • 客户端能关联 AP 但无法上网，几秒后断连（hostapd 日志显示reason=3）。
具体问题

wlan0 未配置 IP，或 IP 与 DHCP 服务的 IP 池不在同一网段。

解决步骤

 1.重置并配置 wlan0 的 IP：

ip link set wlan0 down       # 关闭接口
ip addr flush dev wlan0      # 清除旧IP
ip addr add 192.168.4.10/24 dev wlan0  # 配置静态IP（与DHCP同网段）
ip link set wlan0 up         # 启用接口

2.验证 IP 配置：

ip addr show wlan0 | grep "inet "  # 输出应包含"inet 192.168.4.10/24"

3.DHCP 服务端口（UDP 67）被占用（服务层依赖）

原理

DHCP 服务依赖 UDP 67 端口，若被其他进程（如残留的dnsmasq、dhcpd）占用，dnsmasq无法绑定端口，导致客户端无法获取 IP。

现象
  • 启动dnsmasq时提示：dnsmasq: failed to bind DHCP server socket: Address already in use。
  • netstat -tulpn | grep :67显示 67 端口被其他进程（如dhcpd）占用。
具体问题

67 端口被占用，DHCP 服务无法启动。

解决步骤

1.定位占用 67 端口的进程：

netstat -tulpn | grep :67  # 示例输出：udp 0 0 0.0.0.0:67 0.0.0.0:* 1234/dhcpd

2.终止占用进程：

kill -9 1234  # 替换1234为实际PID
# 若不确定PID，直接按进程名终止
killall -9 dhcpd dnsmasq 2>/dev/null

3.启动并验证 DNSmasq：

# 启动DNSmasq（使用系统服务脚本）
/etc/init.d/S80dnsmasq start
# 验证67端口被dnsmasq占用
netstat -tulpn | grep :67  # 输出应包含"dnsmasq"

4. hostapd 控制接口文件残留（AP 服务层依赖）

原理

hostapd启动时会创建/var/run/hostapd/wlan0控制文件（用于管理 AP 状态）。若异常退出（如kill -9），文件残留，新进程无法覆盖，导致启动失败。

现象
  • 启动hostapd时提示：ctrl_iface exists and seems to be in use - cannot override it。
  • 日志显示wlan0: Unable to setup interface，AP 无法启用。
具体问题

控制接口文件残留，hostapd无法初始化。

解决步骤

1.删除残留的控制文件：

rm -f /var/run/hostapd/wlan0  # 强制删除，即使文件不存在也不报错
# 若目录不存在，手动创建（避免后续启动失败）
mkdir -p /var/run/hostapd/

2.终止残留的 hostapd 进程：

killall -9 hostapd 2>/dev/null  # 彻底终止所有hostapd进程

3.验证清理结果：

ls -l /var/run/hostapd/wlan0  # 应提示"No such file or directory"
ps | grep hostapd | grep -v grep  # 无输出表示无残留进程

5.wlan0 接口状态残留（内核配置冲突）

原理

hostapd异常退出后，内核可能保留旧的 AP 模式配置（如信道、安全参数）。新启动时，内核配置与hostapd新配置冲突，导致接口初始化失败。

现象
  • 启动hostapd时提示：nl80211: kernel reports: Match already configured。
  • 接口状态卡在UNINITIALIZED->DISABLED，AP 无法启用。
具体问题

内核残留旧 AP 配置，与新配置冲突。

解决步骤

1.彻底重置 wlan0 接口状态：

ip link set wlan0 down  # 关闭接口
# 切换到客户端模式（清除AP模式残留配置）
iw dev wlan0 set type managed
ip addr flush dev wlan0  # 清除IP配置
ip link set wlan0 up    # 重新启用接口

2.验证接口状态：

iw dev wlan0 info | grep "type"  # 输出应为"type managed"（客户端模式）

6.WPA2 安全参数验证失败（安全层依赖）

原理

hostapd的 WPA2 配置（如加密方式、密钥管理）需与bcmdhd驱动兼容。若配置复杂（如多余参数）或不符合驱动要求，驱动会拒绝验证，导致信标帧（Beacon）无法生成。

现象
  • 启动hostapd时提示：rsn_cap_value error -1、Failed to set beacon parameters。
  • 日志显示wlan0: AP-DISABLED，手机搜不到热点。
具体问题

WPA2 参数与驱动不兼容，驱动拒绝生成信标帧。

解决步骤

1.修改 hostapd.conf 为极简兼容配置：

# 覆盖原有配置（确保无多余参数）
cat > /etc/hostapd.conf << "EOF"
interface=wlan0          # 绑定wlan0接口
driver=nl80211           # 使用nl80211驱动接口
ssid=RV1126_AP           # 热点名称（无特殊字符）
hw_mode=g                # 2.4G模式（驱动最兼容）
channel=6                # 非重叠信道（减少干扰）
wmm_enabled=0            # 关闭WMM（避免驱动兼容性问题）
macaddr_acl=0            # 允许所有设备连接
# WPA2核心配置（仅保留驱动必选项）
wpa=2                    # 仅使用WPA2
wpa_key_mgmt=WPA-PSK     # 预共享密钥模式
wpa_passphrase=12345678  # 8位纯数字密码（驱动兼容性最佳）
rsn_pairwise=CCMP        # 仅使用AES加密（驱动推荐）
EOF

2.启动 hostapd 并验证：

hostapd /etc/hostapd.conf  # 前台启动，观察日志
# 正常输出应包含：
# wlan0: interface state UNINITIALIZED->ENABLED
# wlan0: AP-ENABLED

7.客户端频繁断连（应用层依赖）

原理

客户端连接 AP 后，需通过 DHCP 获取与网关（wlan0 的 IP）同网段的 IP。若dnsmasq配置的网关、IP 池与 wlan0 的 IP 不一致，客户端获取无效 IP，无法通信，最终断连。

现象
  • 客户端能完成 WPA2 握手（EAPOL-4WAY-HS-COMPLETED），但几秒后断连（日志显示reason=3）。
  • dnsmasq日志无DHCPOFFER/DHCPACK记录（未分配 IP）。
具体问题

dnsmasq配置与 wlan0 的 IP 不同步，客户端无有效 IP。

解决步骤

1.修改 dnsmasq.conf，同步与 wlan0 的 IP 配置：

# 覆盖原有配置（假设wlan0的IP为192.168.4.10）
cat > /etc/dnsmasq.conf << "EOF"
interface=wlan0                  # 仅在wlan0提供DHCP
bind-interfaces                  # 禁止其他接口干扰
listen-address=192.168.4.10      # 与wlan0的IP完全一致
dhcp-range=192.168.4.11,192.168.4.30,255.255.255.0,24h  # 同网段IP池
dhcp-option=3,192.168.4.10       # 网关指向wlan0的IP（必须同步）
dhcp-option=6,114.114.114.114    # DNS服务器（可选，解决上网）
EOF

2.重启 DNSmasq 并验证：

/etc/init.d/S80dnsmasq restart  # 重启服务
# 查看DNSmasq日志（确认IP分配）
tail -f /var/log/dnsmasq.log    # 客户端连接后应出现DHCPOFFER/DHCPACK

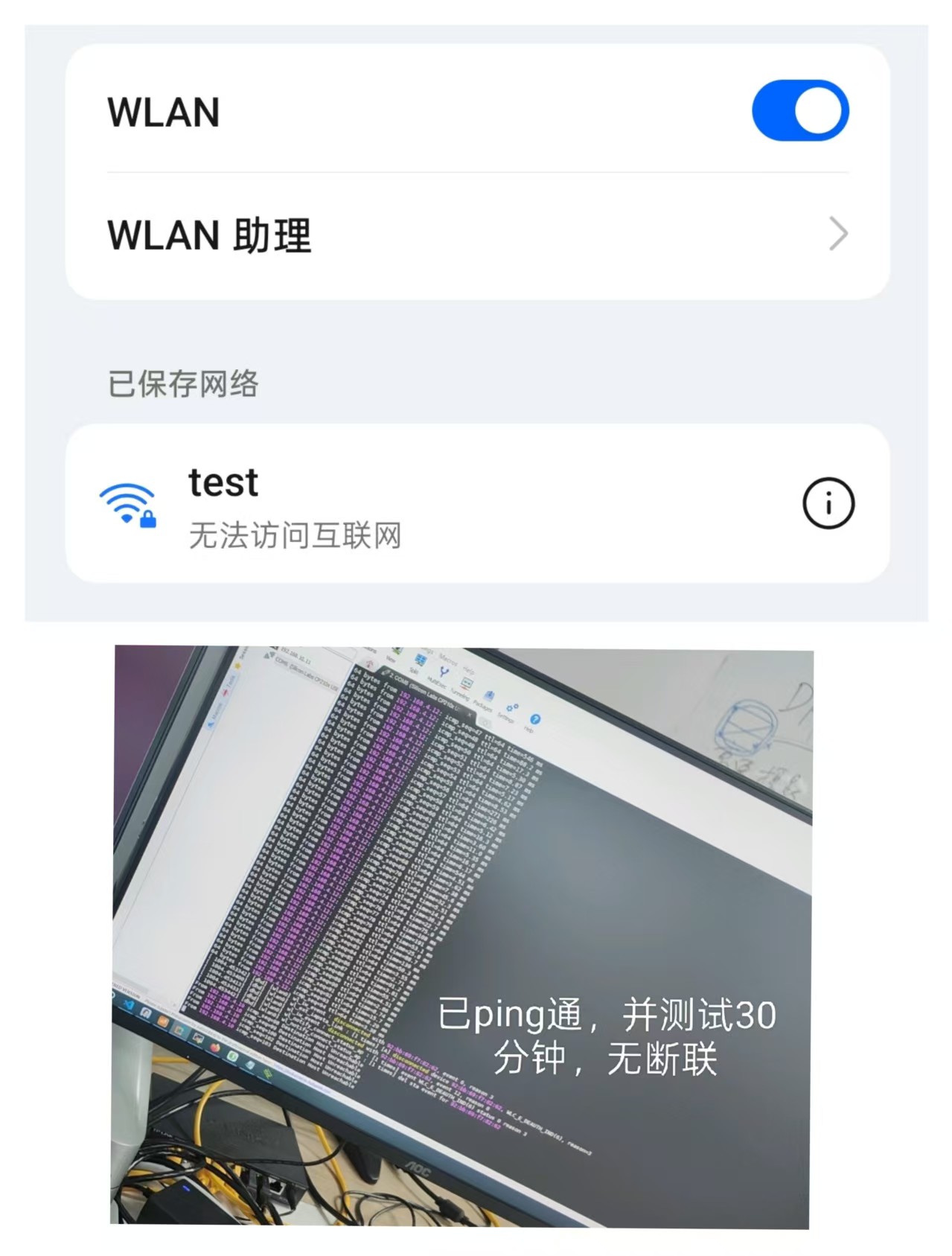

3.验证客户端连接：

arp -n  # 查看已连接客户端的IP和MAC（应显示192.168.4.11~30之间的IP）

总结

调试 AP6256 的核心流程是按依赖关系逐步验证：

  1. 驱动加载：用insmod手动加载bcmdhd.ko，确保 wlan0 接口存在。
  2. IP 配置：给 wlan0 配置静态 IP（如192.168.4.10/24），验证 IP 正确。
  3. DHCP 服务：确保 67 端口无占用，dnsmasq配置与 wlan0 IP 同步。
  4. hostapd 清理：删除残留控制文件，终止旧进程，避免接口冲突。
  5. 接口重置：切换 wlan0 到客户端模式，清除内核残留配置。
  6. WPA2 配置：使用极简hostapd.conf，确保驱动验证通过。
  7. 客户端验证：检查 DHCP 分配日志和 ARP 表，确认客户端获取有效 IP。

按此流程操作，可逐步解决驱动、网络、服务层问题，最终实现 AP 稳定运行，客户端正常连接且不频繁断连。
