实验2 多个逻辑段的汇编源程序编写与调试

四、实验结论

1、实验任务1

任务1-1：

（1）task1_1.asm源码

assume ds:data, cs:code, ss:stack

data segment
    db 16 dup(0)
data ends

stack segment
    db 16 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 16

    mov ah, 4ch
    int 21h
code ends
end start

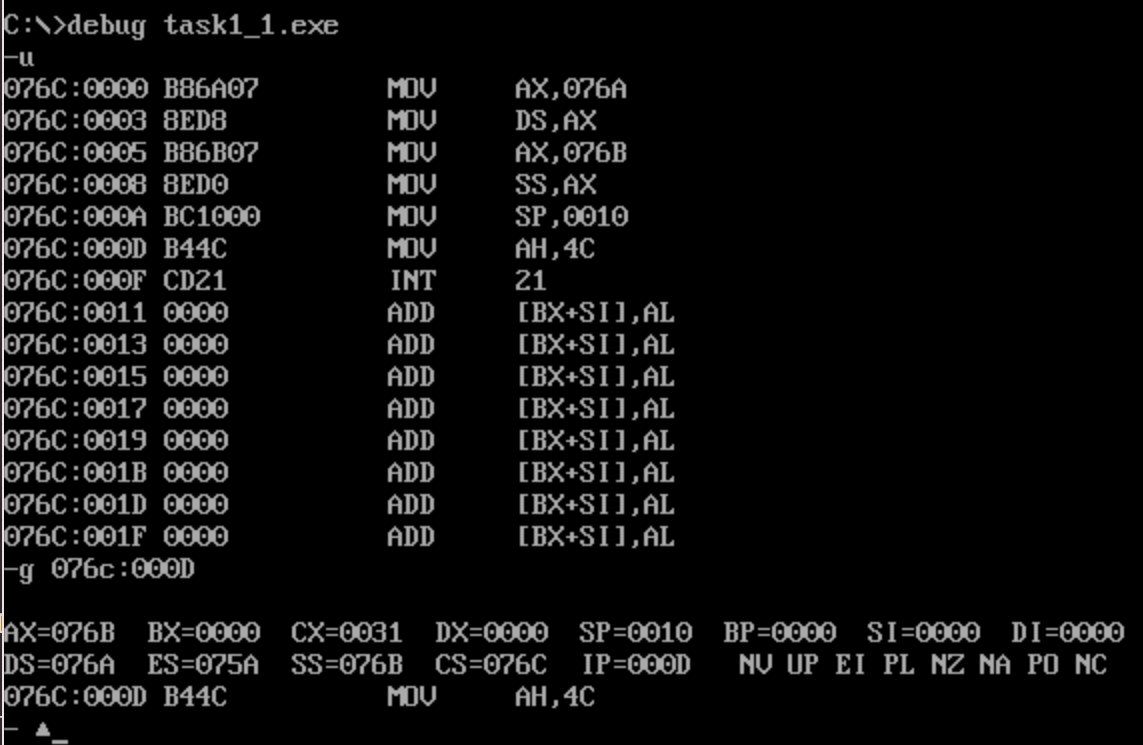

（2）task1_1调试到line17结束、line19之前截图：

(3)问题回答:
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A_， 寄存器(SS)
= 076B_， 寄存器(CS) = 076C_
② 假设程序加载后，code段的段地址是X，则，data段的段地址是__X-2__， stack的段地址是
X-1。

任务1-2：

（1）任务task1_2.asm源码：

assume ds:data, cs:code, ss:stack

data segment
    db 4 dup(0)
data ends

stack segment
    db 8 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 8

    mov ah, 4ch
    int 21h
code ends
end start

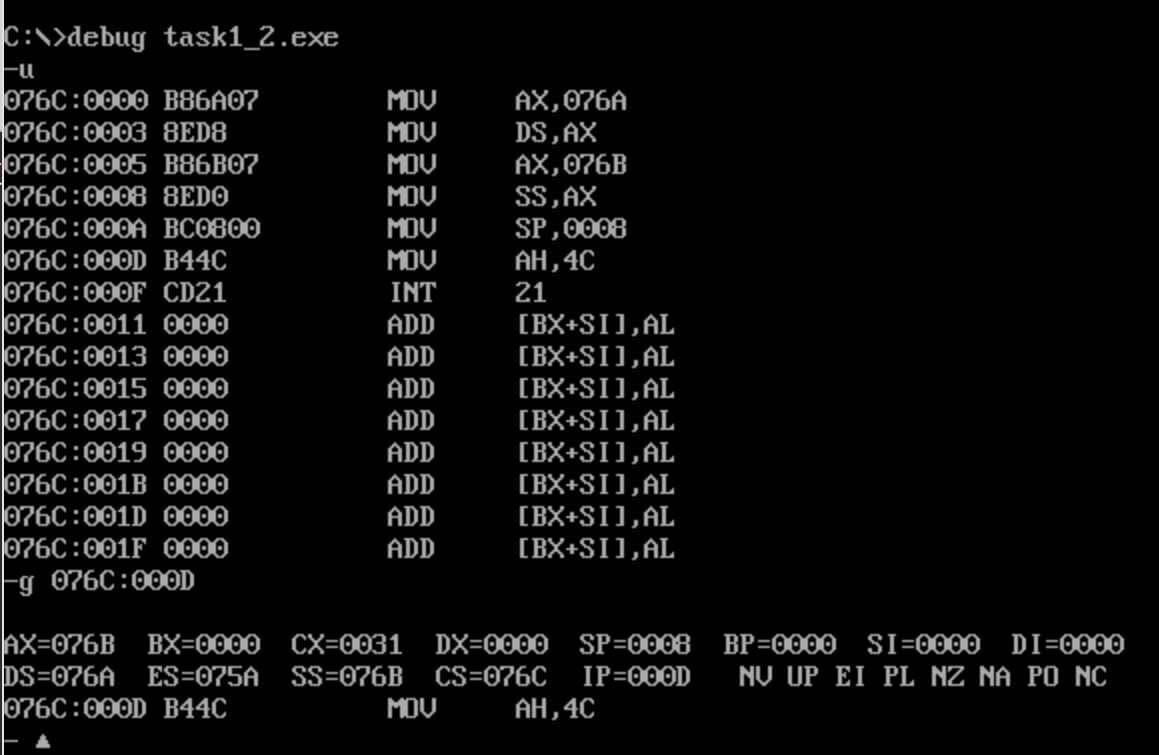

（2）task1_2调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图：

(3)问题回答:
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A__， 寄存器(SS)
= 076B__， 寄存器(CS) = 076C
② 假设程序加载后，code段的段地址是X，则，data段的段地址是__X-2__， stack的段地址是
X-1。

任务1-3：

(1)任务task1_3.asm源码：

assume ds:data, cs:code, ss:stack

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends
end start

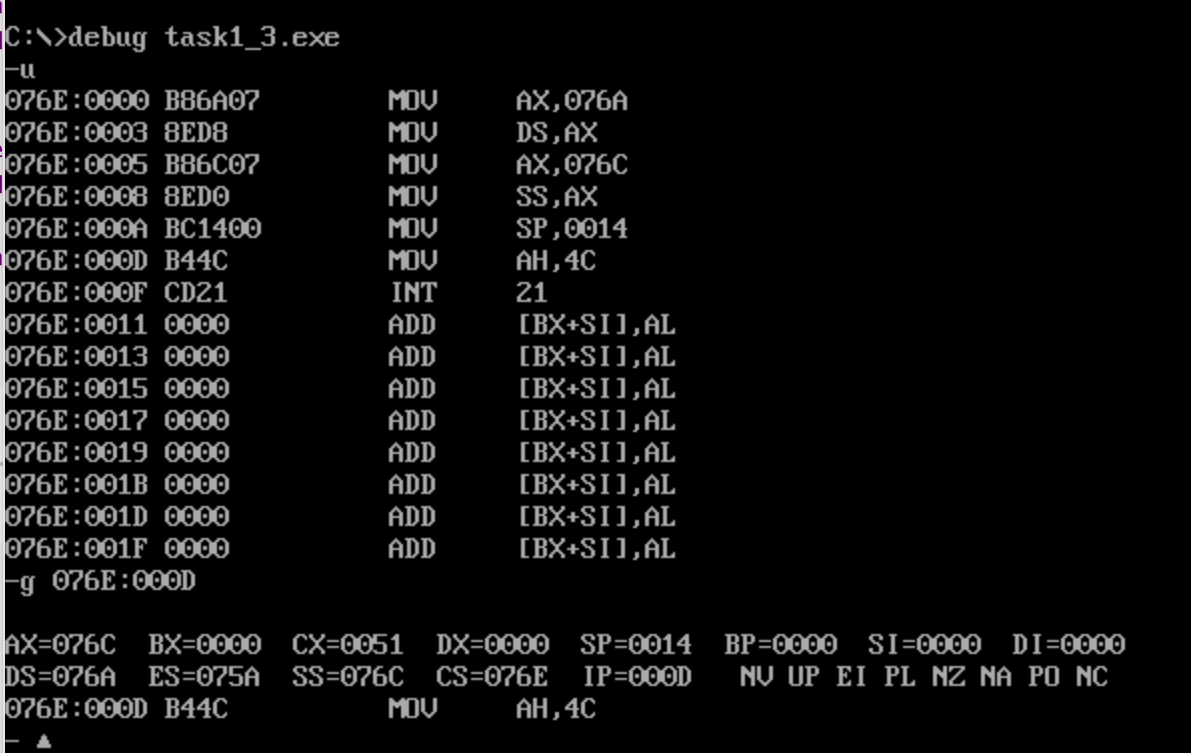

(2)task1_3调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图：

(3)问题回答:
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A__， 寄存器(SS)
= 076C， 寄存器(CS) = 076E__
② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X-4___， stack的段地址是
x-2__。

任务1-4：

（1）任务task1_4.asm源码：

assume ds:data, cs:code, ss:stack
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
end start

（2）task1_4调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图：

（3）问题回答：
① 在debug中将执行到line9结束、line11之前，记录此时：寄存器(DS) = 076C__， 寄存器(SS) =
076E， 寄存器(CS) = 076A__
② 假设程序加载后，code段的段地址是X，则，data段的段地址是__X+2__， stack的段地址
是__X+4__。

任务1-5：

基于上述四个实验任务的实践、观察，总结并回答：
① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是 16*Math.ceil(N/16)。

xxx segment
    db N dup(0)
xxx ends

② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成
end , 哪一个程序仍然可以正确执行？结合实践观察得到的结论，分析、说明原因。
task1_4.asm可以正常运行，因为如果不指明start，将默认从程序代码首部开始运行，而task1_1~1_3的代码首部并不是程序段，若直接从首部开始执行，会出错。

• end start指明程序的入口在标号start处。

2、实验任务2

编写一个汇编源程序，实现向内存单元b800:0f00 ~ b800:0f9f连续160字节，依次重复填充十六进制数
据03 04。
（1）汇编源代码：

assume cs:code
code segment
start:mov ax,0b800h
         mov ds,ax
         mov bx,0f00h
         mov cx,80
         mov dx,0403h
      s:mov ds:[bx],dx
         add bx,2
         loop s

         mov ah,4ch
         int 21h
code ends
end start

（2）运行结果截图：

3、实验任务3

已知8086汇编源程序task3.asm代码片段如下。
task3.asm:

assume cs:code
data1 segment
    db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
data1 ends

data2 segment
    db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0       ; ten numbers
data2 ends

data3 segment
    db 16 dup(0)
data3 ends

code segment
start:
   ; ×××
code ends
end start

要求：
① 编程实现把逻辑段data1和逻辑段data2的数据依次相加，结果保存到逻辑段data3中。
② 在debug中加载、反汇编、调试。在数据项依次相加前，和相加后，分别查看三个逻辑段data1,
data2, data3对应的内存空间，确认逐一相加后，结果的确保存在了逻辑段data3中。
(1)补充完整后的汇编源代码:

assume cs:code
data1 segment
    db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
data1 ends

data2 segment
    db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0       ; ten numbers
data2 ends

data3 segment
    db 16 dup(0)
data3 ends

code segment
start:
   mov ax,data1
   mov ds,ax
   mov bx,0
   mov cx,10
s:mov ax,ds:[bx]
   add ax,ds:[bx+10h]
   mov ds:[bx+20h],ax
   inc bx
   loop s

  mov ah,4ch
  int 21h

code ends
end start

(2)在debug中加载、反汇编、调试截图:

要求给出，在数据项依次相加之前，查看逻辑段data1, data2, data3对应的内存空间数据原始值的
debug命令和截图:

以及，依次相加之后，查看逻辑段data1, data2, data3对应的内存空间数据原始值的debug命令和
截图:

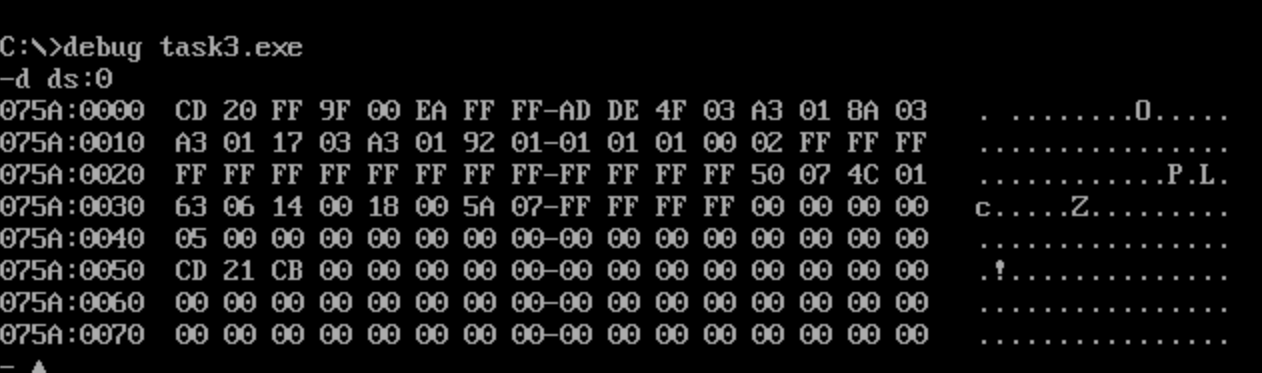

• 相加前：

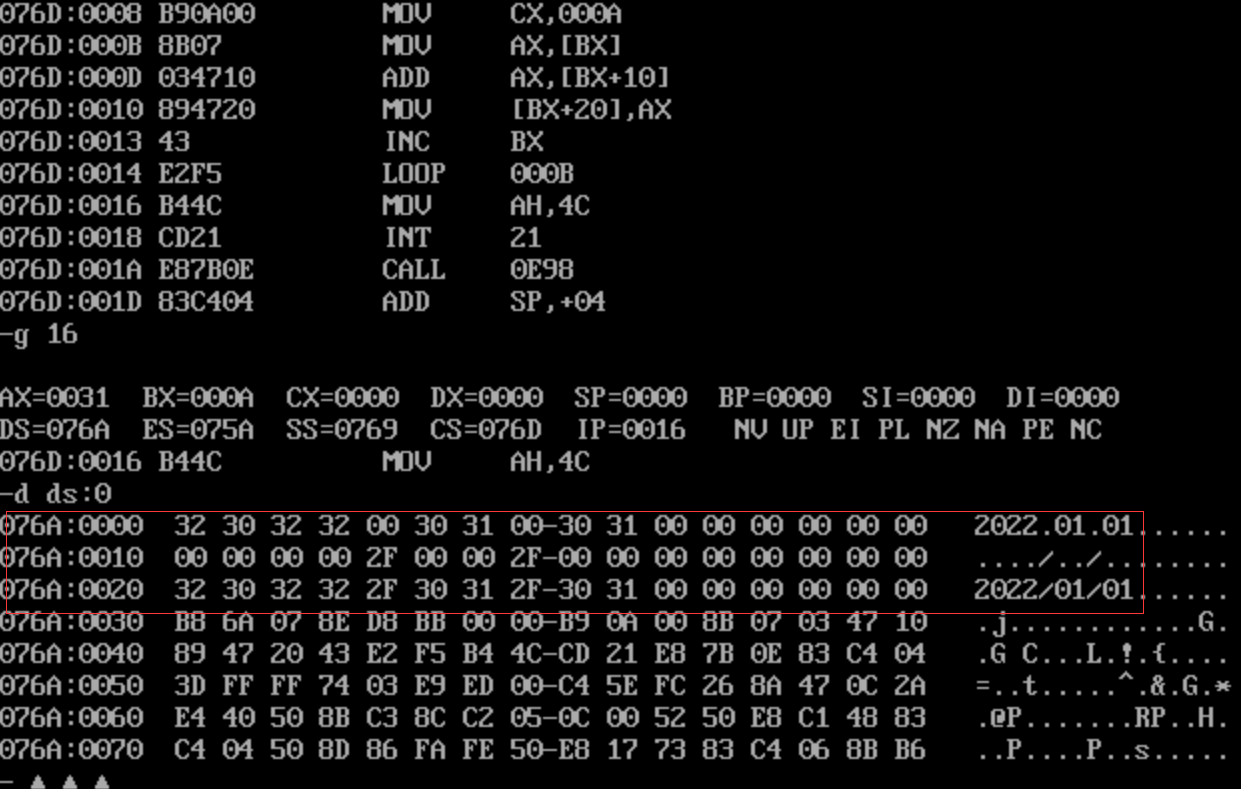

• 相加后：


4、实验任务4

已知8086汇编源程序task4.asm代码片段如下。
要求：
① 补全程序，实现把逻辑段data1中的8个字数据逆序存储到逻辑段b中。
② 汇编、连接后，在debug中加载程序，运行到line15程序退出前，使用d命令查看数据段data2对应的
内存空间，确认是否实现题目要求。

(1)补充完整后的汇编源代码

assume cs:code

data1 segment
    dw 2, 0, 4, 9, 2, 0, 1, 9
data1 ends

data2 segment
    dw 8 dup(?)
data2 ends

code segment
start:
    mov ax,data1
    mov ds,ax
    mov ax,data2
    mov ss,ax
    mov sp,16   ;8个字
    mov bx,0
    mov cx,8
s :push ds:[bx]
     add bx,2
     loop s
    mov ah, 4ch
    int 21h
code ends
end start

(2)在debug中加载、反汇编、调试截图

要求给出，在程序退出前，使用d命令查看数据段data2对应的内存空间的截图。

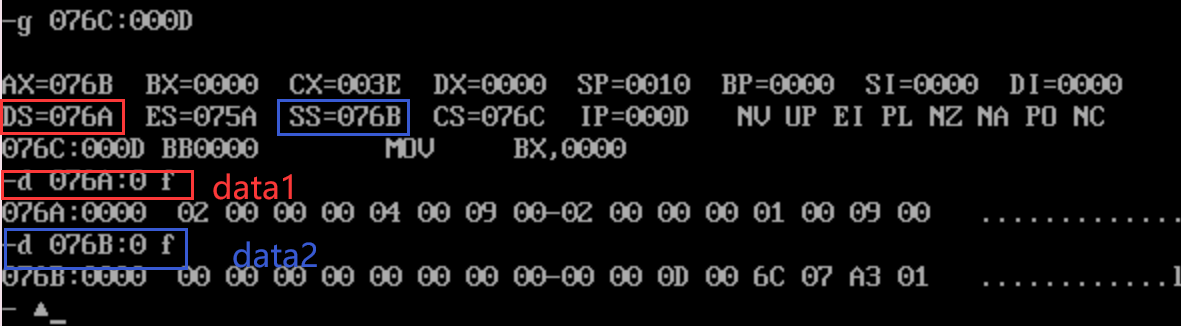

• 存储前：


• 在程序退出前，使用d命令查看数据段data2对应的内存空间：


实验任务5

使用任意文本编辑器，录入汇编源程序task5.asm。
（1）task5.asm源码：
task5.asm：

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 2, 3, 4, 5, 6
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

（2）运行结果截图:

（3）使用debug工具对程序进行调试，使用g命令一次性执行到程序返回前（即ine25执行之后、line27
执行之前）的截图：

（4）源代码中line19的作用是？
AL与DF(1101 1111)：把左边第三位清0。
（5）源代码中data段line4的字节数据的用途是？
将line4修改为db 5 dup(2)后的运行结果：

修改为db 5 dup(5)后的结果：

db是伪指令，作用是定义变量的类型为字节型，即每个变量占一个存储单元
db 2,3,4,5,6的作用是：为db后面的每个数字分配一个存储单元。

实验任务6

已知8086汇编源程序task6.asm代码片段如下。
task6.asm:

assume cs:code, ds:data

data segment
    db 'Pink Floyd      '
    db 'JOAN Baez       '
    db 'NEIL Young      '
    db 'Joan Lennon     '
data ends

code segment
start:
   ; ×××
   mov ah, 4ch
   int 21h
code ends
end start

要求：
① 补全程序，将data段中的每行第一个单词从大写->小写。
② 在debug中加载程序，反汇编，执行到line13退出前，用d命令查看data段对应的内存空间，确认每
行第一个单词已经由大写->小写。

(1)task6.asm源代码:

assume cs:code, ds:data

data segment
    db 'Pink Floyd      '
    db 'JOAN Baez       '
    db 'NEIL Young      '
    db 'Joan Lennon     '
data ends

code segment
start:
  mov ax,data
  mov ds,ax
  mov bx,0
  mov cx,4
s:or [bx],byte ptr 00100000b
  add bx,16
  loop s
  mov ah, 4ch
  int 21h
code ends
end start

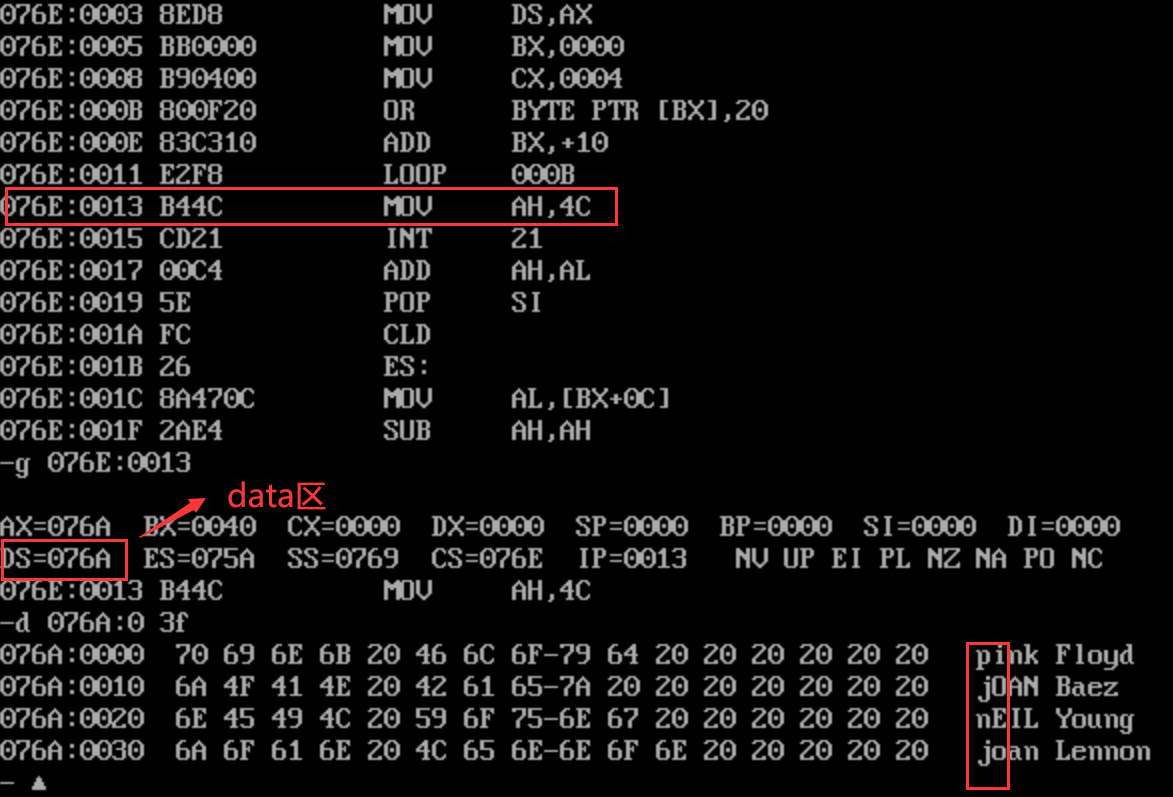

(2)在debug中加载、反汇编、调试截图:

要求给出，在程序退出前，使用d命令查看数据段data对应的内存空间的截图。

实验任务7

要求：
① 补全程序，实现题目要求，把年份、收入、雇员人数、人均收入，以结构化方式写入table段中。
表格中，每行数据，在逻辑段table中占16个字节，各项数据占据字节大小分配如下。期中，数据之间用
空格间隔。

（1）task7.asm源码：

assume cs:code, ds:data, es:table

data segment
    db '1975', '1976', '1977', '1978', '1979'
    dw  16, 22, 382, 1356, 2390
    dw  3, 7, 9, 13, 28
data ends

table segment
    db 5 dup( 16 dup(' ') )  ;
table ends

code segment
start:
    mov ax,data
    mov ds,ax
    mov ax,table
    mov es,ax

    mov cx,5
    mov si,0
    mov bx,0
s: mov ax,[si]
    mov es:[bx],ax
    mov ax,[si+2]
    mov es:[bx+2],ax
    add bx,10h
    add si,4
    loop s   ;年份

   mov cx,5
   mov si,20
   mov bx,5
s1:mov ax,[si]
    mov es:[bx],ax
    mov ax,0
    mov es:[bx+2],ax
    add bx,16
    add si,2
    loop s1;  ;收入

   mov cx,5
   mov si,30
   mov bx,10
s2:mov ax,[si]
     mov es:[bx],ax
     add bx,16
     add si,2
     loop s2   ;雇员人数

   mov cx,5
   mov si,5
s3:mov ax,es:[si]
     mov bl,es:[si+5]
     div bl
     mov es:[si+8],al
     add si,16
     loop s3   ;求人均收入
    mov ah, 4ch
    int 21h
code ends
end start

（2）调试截图：

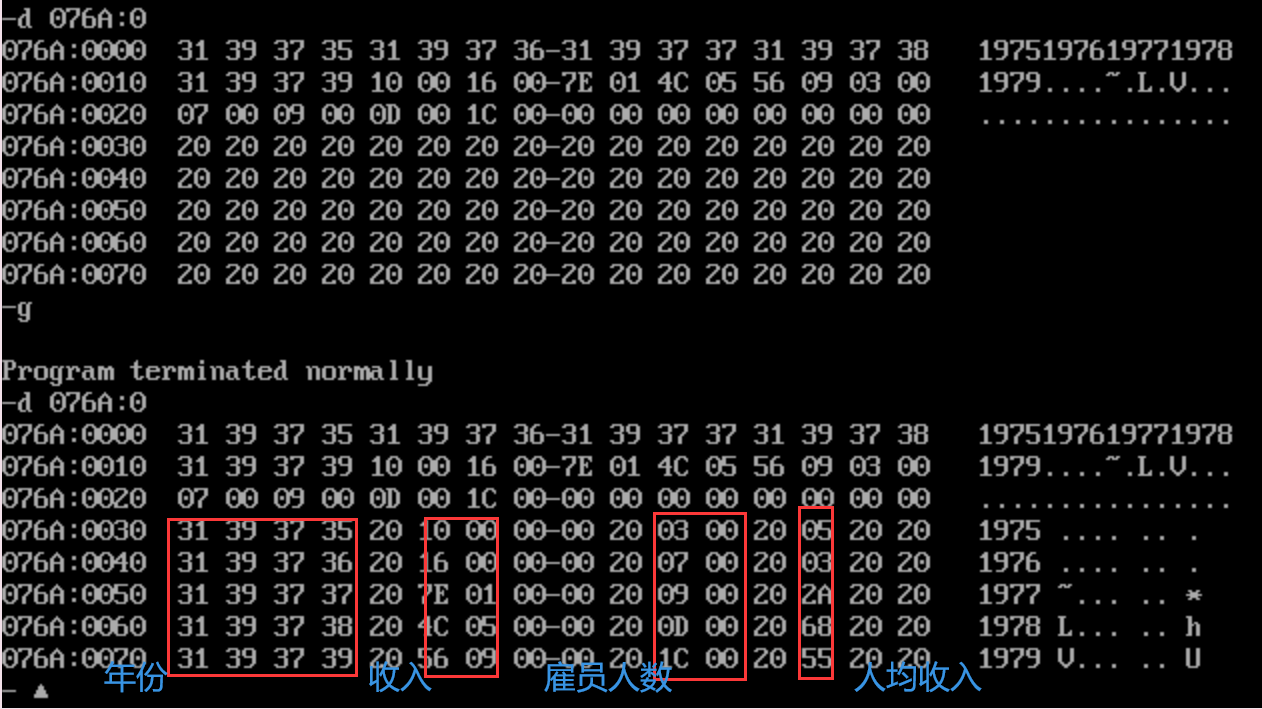

（3）查看table段原始数据信息截图：

在debug中运行到程序退出之前，使用d命令查看table段对应的内存空间的截图，确认信息是
否按要求结构化地写入到指定内存

由上图d命令查看信息可知，信息已按要求结构化地写入到了指定的内存中。
