见微知著：Menu小程序中的代码艺术

　　笔者之前一直使用Vistual Studio2019作为开发工具，而将VS Code一直简单的作为编辑器使用，并未深入了解VS Code。正好借着孟老师的软件工程课程深入学习一下如何将VS Code+gcc工具集作为开发环境。

　　本文下述内容大致分为几部分：

编译与环境配置
Menu小程序的简要分析
Menu小程序引发的一系列问题的思考

一、编译与环境配置

　　VsCode最基本的功能是作为编辑器，他并没有编译功能，因此我们下载好VS Code之后还需要下载编译器。

　　编译器我选择了MinGW，但是要注意，因为MinGW下载为外网环境，因为网络原因很有可能下载失败，建议直接下载离线文件。

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

　　这里笔者提供离线文件的网盘地址，有需要的童鞋可以自行下载

　　链接：https://pan.baidu.com/s/1n3gZBlvuF2HIllhjzRM3qA 　　提取码：ch8u

　　如选择使用提供的mingw-get-setup.exe安装，选择好需要安装的工具，一直next即可

　　安装好了MinGW之后，我们需要配置环境变量才可使用gcc

　　环境变量配置流程很简单，向PATH下添加MinGW文件夹下的bin文件夹路径即可

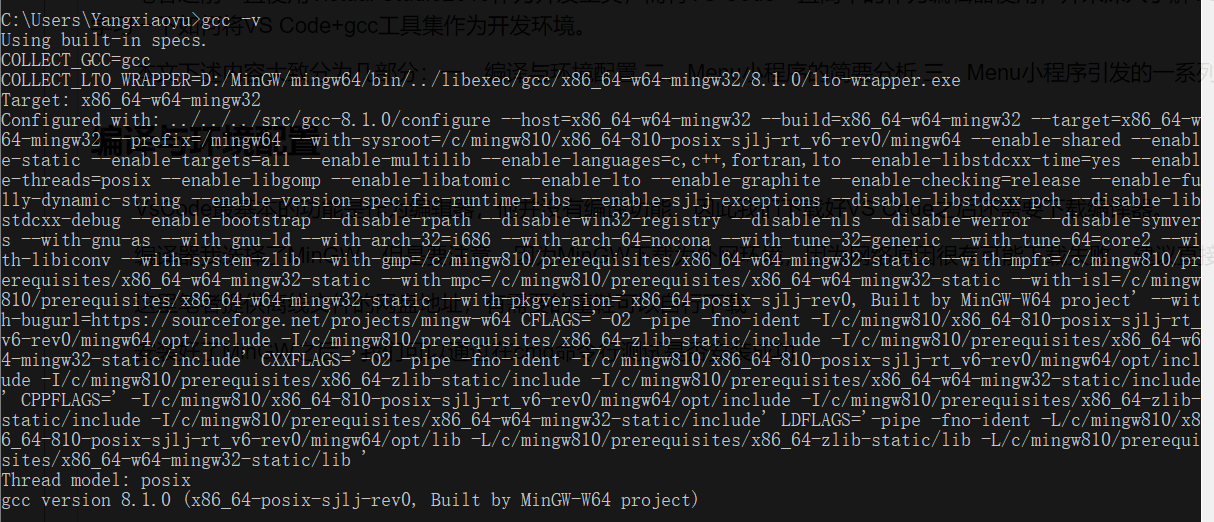

　　安装好了MinGW并配置了环境变量之后，我们可以通过在cmd命令行运行

gcc -v

测试是否安装成功（安装成功如下图所示）

　　此时我们VS Code与编译器均已安装完成，基本环境搭建已完成，我们马上大功告成，要想在VS Code上成功的运行调试程序，我们还需进行配置文件的修改，此时我们以孟老师给出的src文件夹下的hello.c为例，我们要想运行hello.c，需要更改.vscode下的launch.json与c_cpp_properties.json文件

具体修改细节如下：

1 //c_cpp_properties.json文件修改处
2 "miDebuggerPath": "D:\\MinGW\\mingw64\\bin\\gdb.exe"
3 //launch.json文件修改gcc的路径
4 "compilerPath": "D:\\MinGW\\mingw64\\bin\\gcc.exe",

现在我们环境配置好，大功告成，通过gcc编译运行如下

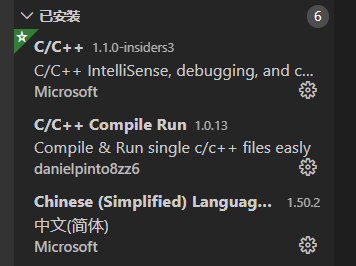

如果我们嫌弃每次输入命令行编译很麻烦，这时候VS Code的一个优势便显示出来即丰富的插件，我们去安装如下插件

安装插件成功后，在用户界面右上角会提供一个运行按钮，点击运行按钮，VS Code便会自动执行脚本自动进行文件的编译与运行，如下图所示，至此，我们的环境配置大功告成。

二、Menu小程序的简要分析

　　src文件夹内，共有十个lab文件夹，一步步描述了Menu小程序的代码构建过程，下面我简要分析一下每一步修改的原因即体现的软件工程思想（注，为了方便分析与查看，下面每增加一个.h文件，便将该文件接口代码展示一下）

　　1.lab1

　　lab1下包含 hello.c 文件与 menu.c 文件，hello.c 文件用于测试环境是否搭建完成，menu.c 文件是本程序的框架代码（此处为伪代码）

　　2.lab2

　　lab2下移除了 hello.c 文件，与此同时完善了 menu.c 文件的伪代码，使其成为了可以运行的框架代码

　　3.lab3.1

　　lab3.1下将可能重复用到的代码段封装到函数内部（分别封装了 Help() 函数和Quit() 函数），同时引入了结构体链表，将指令，指令详细描述，指令对应函数存入一个结构体内，初步体现了可重用接口与模块化的思想

　　4.lab3.2

　　lab3.2将模块化与可重用接口的思想进一步体现，进一步将主函数内遍历结构体链表寻找cmd的操作封装到了函数 FindCmd() 内，同时设计了一个新函数 FindCmd() 来为用户提供使用帮助，这很大程度上提高了代码的可用性，用户可以通过 Help 获取相关帮助，提高了用户的体验感

　　5.lab3.3

　　lab3.3代码部分并没有改变，但是将结构体代码独立到一个文件 linklist.h 内，这极大程度的体现了模块化的思想，同时也降低了码农的阅读与修改代码的难度，代码的逻辑层次更加明显。同时还有一个细节，在 linklist.h 文件内进行函数接口的声明，而实现的细节存储到 linklist.c 文件内，这极大程度上提高了阅读效率。

　　linklish.h文件内接口如下所示：

typedef struct DataNode
{
    char*   cmd;
    char*   desc;
    int     (*handler)();
    struct  DataNode *next;
} tDataNode;

/* find a cmd in the linklist and return the datanode pointer */
tDataNode* FindCmd(tDataNode * head, char * cmd);
/* show all cmd in listlist */
int ShowAllCmd(tDataNode * head);

　　6.lab4

　　lab4改变较大，增加了 Menu 数据的初始化函数 InitMenuData() ，可以动态创建Menu，增加了数据的灵活性，同时新引入了新的结构体 LinkTable 并增加了线程安全的互斥量 mutex，LinkTable 比之前的 linklist 增加了更多的内容，可以很方便的增删查节点。LinkTable更进一层次的实现了模块化，内聚程度更进一步，将业务层与底层节点分离，与menu模块之间的耦合度降低。

　　linktable.h接口如下所示

/*
 * LinkTable Node Type
 */
typedef struct LinkTableNode
{
    struct LinkTableNode * pNext;
}tLinkTableNode;

/*
 * LinkTable Type
 */
typedef struct LinkTable
{
    tLinkTableNode *pHead;
    tLinkTableNode *pTail;
    int			SumOfNode;
    pthread_mutex_t mutex;
}tLinkTable;

/*
 * Create a LinkTable
 */
tLinkTable * CreateLinkTable();
/*
 * Delete a LinkTable
 */
int DeleteLinkTable(tLinkTable *pLinkTable);
/*
 * Add a LinkTableNode to LinkTable
 */
int AddLinkTableNode(tLinkTable *pLinkTable,tLinkTableNode * pNode);
/*
 * Delete a LinkTableNode from LinkTable
 */
int DelLinkTableNode(tLinkTable *pLinkTable,tLinkTableNode * pNode);
/*
 * get LinkTableHead
 */
tLinkTableNode * GetLinkTableHead(tLinkTable *pLinkTable);
/*
 * get next LinkTableNode
 */
tLinkTableNode * GetNextLinkTableNode(tLinkTable *pLinkTable,tLinkTableNode * pNode);

#endif /* _LINK_TABLE_H_ */

　　本部分还引入了线程安全的概念，通过互斥量 mutex 为线程上锁与解锁，解决不同线程之间的内存安全问题。线程安全本质上其实是内存的安全！

　　例如，上述代码通过对mutex进行上锁与解锁，实现了 SumOfNode 变量内存的安全，当不同线程访问该变量时，若对该变量不加锁，便可能会发生读写冲突，造成内存存储数据的正确性得不到保障。

　　7.lab5.1

　　lab5.1引入了回调函数 callback，因笔者对callback函数之前了解不多，所以着重记录一下该方法

int SearchCondition(tLinkTableNode * pLinkTableNode)

{

tNode * pNode = (tNode *)pLinkTableNode;

if(pNode->data == 6)

{

return SUCCESS;

}

return FAILURE;

}

------------------------------------分割线-----------------------------------------

　/* search by callback */

debug("SearchLinkTableNode\n");

tNode* pTempNode = (tNode*)SearchLinkTableNode(pLinkTable,SearchCondition);//SearchCondition()函数定义上面给出

printf("%d\n",pTempNode->data);

引用维基百科上对回调的定义：

　　In computer programming, a callback is any executable code that is passed as an argument to other code, which is expected to call back (execute) the argument at a given time. This execution may be immediate as in a synchronous callback, or it might happen at a later time as in an asynchronous callback.

　　把一段可执行的代码像参数传递那样传给其他代码，而这段代码会在某个时刻被调用执行，这就叫做回调。如果代码立即被执行就称为同步回调，如果在之后晚点的某个时间再执行，则称之为异步回调。

打个比方，有一家旅馆提供叫醒服务，但是要求旅客自己决定叫醒的方法。可以是打客房电话，也可以是派服务员去敲门，睡得死怕耽误事的，还可以要求往自己头上浇盆水。这里，“叫醒”这个行为是旅馆提供的，相当于库函数，但是叫醒的方式是由旅客决定并告诉旅馆的，也就是回调函数。而旅客告诉旅馆怎么叫醒自己的动作，也就是把回调函数传入库函数的动作，称为登记回调函数（to register a callback function）

　　回调机制提供了非常大的灵活性，这种灵活性是怎么实现的呢？乍看起来，回调似乎只是函数间的调用，但仔细一琢磨，可以发现两者之间的一个关键的不同：在回调中，我们利用某种方式，把回调函数像参数一样传入中间函数。可以这么理解，在传入一个回调函数之前，中间函数是不完整的。换句话说，程序可以在运行时，通过登记不同的回调函数，来决定、改变中间函数的行为。

　　8.lab5.2

　　lab5.2 改进了函数SearchLinkTableNode()函数

//lab5.1
tLinkTableNode * SearchLinkTableNode(tLinkTable *pLinkTable, int Conditon(tLinkTableNode * pNode))

//lab5.2
tLinkTableNode * SearchLinkTableNode(tLinkTable *pLinkTable, int Conditon(tLinkTableNode * pNode, void * args), void * args)

　　lab5.1内存在问题，底层代码反而需要依赖业务层代码回调参数，lab5.2内进行函数改造，将所需信息作为函数传入，降低耦合度为松散耦合。

　　lab5.2 同时还增加了Makefile文件，使用make命令来构建工程，会使原本复杂繁琐的工作简化许多，极大地提高了效率，代码如下，

　　一个工程中的源文件不计其数，其按类型、功能、模块分别放在若干个目录中，makefile定义了一系列的规则来指定，哪些文件需要先编译，哪些文件需要后编译，哪些文件需要重新编译，甚至于进行更复杂的功能操作，因为 makefile就像一个Shell脚本一样，其中也可以执行操作系统的命令.

#
# Makefile for Menu Program
#

CC_PTHREAD_FLAGS	     = -lpthread //给右侧gcc等提供别名
CC_FLAGS                     = -c
CC_OUTPUT_FLAGS	             = -o
CC                           = gcc
RM                           = rm
RM_FLAGS                     = -f

TARGET  =   menu
OBJS    =   linktable.o  menu.o

all:	$(OBJS)
	$(CC) $(CC_OUTPUT_FLAGS) $(TARGET) $(OBJS)

.c.o:
	$(CC) $(CC_FLAGS) $<　　//$<为自动变量

clean:
	$(RM) $(RM_FLAGS)  $(OBJS) $(TARGET) *.bak

　　9.lab7.1

　　在lab7.1中，将分层设计思想进一步发挥，将 menu 层与 linktable 层一样，彻底从 main（）函数内分离出来，实现了进一步的解耦合与模块化。

　　在本lab中，新增 MenuConfig() 函数与 ExecuteMenu() 函数，将 menu 层完全提取出来，并在menu.h文件内向外部提供相关 menu 功能的接口，menu.h内容如下所示

/* add cmd to menu */
int MenuConfig(char * cmd, char * desc, int (*handler)());

/* Menu Engine Execute */
int ExecuteMenu();

　　至此，彻底将 Menu 层，LinkTable 层彻底与main()函数分割开来，程序员只需在 main() 函数内调用相关接口便可实现Menu的初始化，修改与执行。程序员此时便彻底将底层封装了起来，现在只需要关注底层对外提供的接口便可实现对功能的修改。

　　10.lab7.2

　　lab7.2较lab7.1代码方面并无改动，而是增加了 readme.txt 文件，为用户提供了使用指南，提供了该项目的Build流程与操作指南。

　　至此，本项目搭建完毕，虽然 menu 项目并不算太大，但其中包含的软件工程的思想却体现的淋漓尽致，麻雀虽小，五脏俱全。模块化设计，可重用接口，线程安全，用户体验度等等在该项目中均有所体现，下面笔者就这些方面的谈一下自身的理解与总结。

三、Menu小程序引发的一系列问题的思考

　　1.模块化编程

　　模块化设计与可重用接口有着千丝万缕的联系，这都是模块化编程的内容，将程序的不同功能分割为独立的，可互换的模块。

　　目标是为了实现高内聚，低耦合的目标

　　将程序中不同功能分为不同的模块，一方面逻辑结构更加清晰，另一方面便于分工。不同的模块之间要协同合作才可以实现最终的功能，而不同模块之间是如何协同的呢，这就引入了接口的概念。接口：通常是说模块或组件留给外界使用的方式，称作接口，即你在使用这些模块或框架或者其他什么的时候，你所真正使用的东西就是API接口，另外接口在特定的编程语言中有特定的含义和语法要求。

　　我认为模块化设计主要目标是使得逻辑结构更加简单，将不同的功能模块分别实现，对外部仅仅提供API接口，隐藏了底部代码的实现细节，不仅保证了代码的安全性（防止不懂的用户随意修改而造成错误）,而且也方便了程序员的调用，同时出现问题的时候，也方便了程序员进行Debug。还有一层次要的目标是为了方便分工，现如今软件的体量越来越大，许多工程不太可能靠一个人的力量完成，需要很多人协同合作，这样将不同的功能模块分给不同的程序员，其他程序员只要知道其他功能的接口便可调用该功能。

　　而可重用接口我认为主要目标是不要重复造轮子，真正的代码工程是追求效率的，很多功能既然已经实现了，若我们为了追求效率，当然希望直接调用他人已经实现的功能，这时，接口的作用便体现出来，当然了，若是我们为了学习，增强自己的代码能力，还是建议自己亲手实现以下相关功能。

　　menu小程序中，孟老师便是将模块化设计与可重用接口很好的体现出来，我们将该程序分为了三部分

　　linktable
　　menu
　　主函数

　　在 linktable.h 内提供了对 linktable 数据结构进行创建，增加，删除，查找操作的接口（函数声明在上面已经给出）

　　在 menu.h 内提供了对menu菜单进行配置与执行功能的接口

　　而程序员只需要在主函数内调用上面两个 .h 文件给出的接口，便可实现menu的所有功能。每个不同的模块内聚程度都很高，不同模块之间的耦合尽可能的降到了最低，不会因为单个模块出现问题，而导致其他模块出现问题。

　　　2.线程安全

　　　　线程安全本质上就是内存的安全，

　　　　不可重入函数线程不安全，线程安全不一定是可重入函数，而可重入函数一定是线程安全的

　　　　确保线程安全最基本的操作时加锁，当对一个共享变量进行操作时，对其加锁，确保其他线程不会同时修改该变量，当操作完毕后进行解锁。

　　　　本例中，线程安全就是通过加锁的方式。

struct LinkTable
{
    tLinkTableNode *pHead;
    tLinkTableNode *pTail;
    int			SumOfNode;
    pthread_mutex_t mutex;//确保线程安全的锁

};

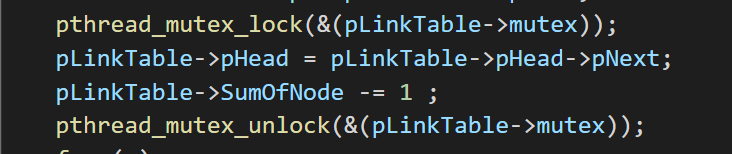

//加锁与解锁示例
pthread_mutex_lock(&(pLinkTable->mutex));//对变量SumOfNode进行加锁
pLinkTable->pHead = pLinkTable->pHead->pNext;
pLinkTable->SumOfNode -= 1 ;
pthread_mutex_unlock(&(pLinkTable->mutex));//对变量进行解锁

　　加锁属于互斥同步的一种，互斥同步是最常见的一种并发正确性保障手段。同步是指在多线程并发访问共享数据时，保证共享数据在同一时刻只被一个线程使用（同一时刻，只有一个线程在操作共享数据）。而互斥是实现同步的一种手段，临界区、互斥量和信号量都是主要的互斥实现方式。因此，在这4个字里面，互斥是因，同步是果；互斥是方法，同步是目的。

　　现在随着硬件指令集的发展，出现了基于冲突检测的乐观并发策略，通俗地说，就是先进行操作，如果没有其他线程争用共享数据，那操作就成功了；如果共享数据有争用，产生了冲突，那就再采用其他的补偿措施。（最常见的补偿错误就是不断地重试，直到成功为止），这种乐观的并发策略的许多实现都不需要把线程挂起，因此这种同步操作称为非阻塞同步。

　　我们在书写代码时，一定要注意线程安全问题，因为有些时候出现线程不安全的情况后，很长一段时间不会再出现类似情况，这种情况下程序员debug会十分痛苦... 因此要格外注意

　　这篇随笔到这就结束了，通过对孟老师 menu 小程序的分析，我也领悟了很多软件工程中的重要思想，在此也做了简要的总结与分析，若有错误，欢迎大家指出，最后感谢教授这门课的孟宁老师的教诲。
