Jeeplus框架工作流的使用实战（采购计划的制定流程）

一、采购计划制定的业务流程

采购计划制定的业务流程如下：（其中开始节点就是启动采购计划录入任务，即打开采购计划的录入界面）

二、建立工作流模型

（一）、工作流模型的基本信息

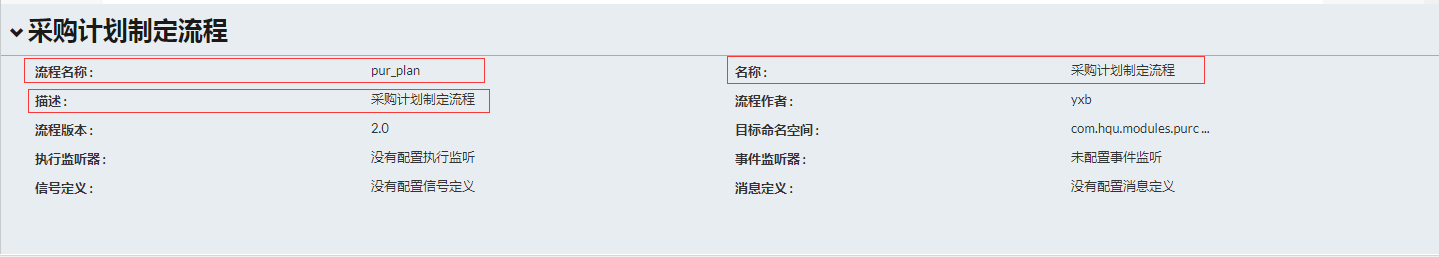

打开新建模型页面后，点击任意空白处，下方即弹出如下窗口。根据实际业务流程信息来填写流程名称，名称以及描述。其中流程名称较为关键，后面编程中启动工作流需要用到。

（二）、开始节点

点击开始节点后，将弹出下面信息框。需要填写的关键信息为 Id，名称，发起人，自定义表单。

其中：

1、Id将对应工作流任务(Task)的taskDefinitionKey

2、名称就是这个任务活动的名称（在流转信息中显示）

3、发起人填写自定义的“发起人”变量名，如applyUserId。（主要的用处就是：如果后面的活动任务需要指定改发起人做，就在对应任务节点的代理中填写此处定义的发起人变量名。如这个例子中的采购计划重新申请就只能是原制单人做，故在对应活动节点的代理人框中需输入${applyUserId}）

4、自定义表单表示这个任务活动启动后要打开的页面连接；这个开始活动节点的自定义表单就是工作流启动后的起始页面；在这个采购计划的例子中自定义表单就应该填采购计划制定的录入对应的页面链接。

（三）、一般的活动任务节点（领导审批任务为例）

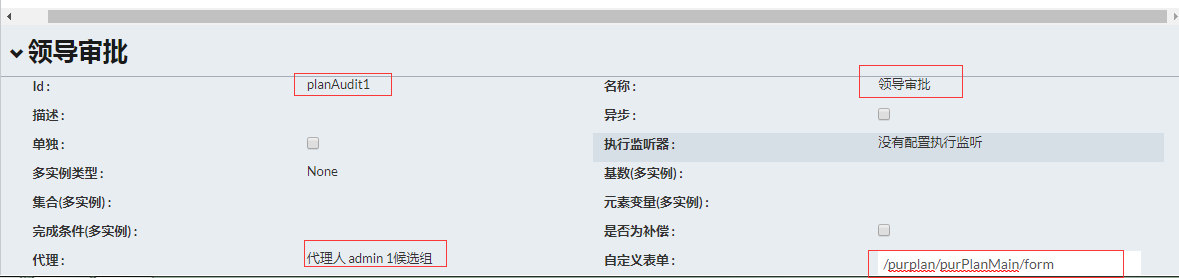

点击领导审批节点（活动任务节点）后，将弹出下面信息框。需要填写的关键信息为 Id，名称，代理，自定义表单。

其中：

1、Id将对应工作流任务(Task)的taskDefinitionKey

2、名称就是这个任务活动的名称（在流转信息中显示）

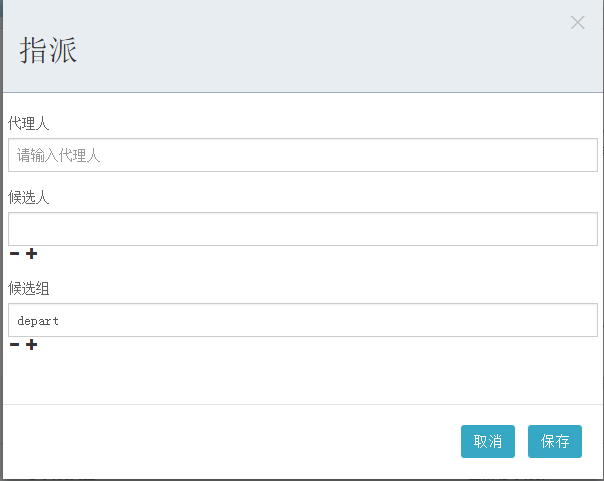

3、点击代理弹出如下窗口：

代理人：任务执行人，设置系统中的“登录名”（loginName）。

候选人：任务执行人，多个用逗号“,”隔开。

候选组：任务执行组，多个用逗号“,”隔开，设置系统中的“角色英文名（enname）”。

注意：代理人和候选人、候选组为互斥关系；即指定了代理人，后面再指定候选人或候选组将不起作用。

代理人和候选人的区别是：代理人不需要签收任务，直接可执行任务；候选人和候选组为竞争方式分配任务，被指定人待办中都有一条任务，谁先签收谁就获得任务的执行权。
参与者可指定流程变量（EL表达式），动态指定参与者，如：${processer}

4、自定义表单和上述第（二）节所述的开始节点一样，表示当前活动任务节点使用的页面链接。

（四）、互斥网关

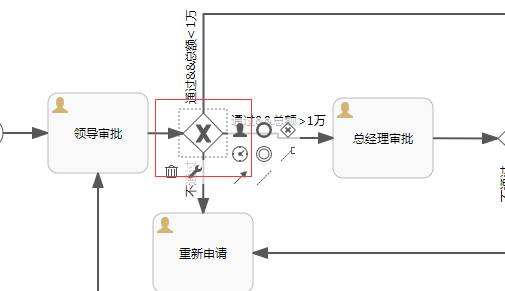

互斥网关（排他网关）：条件计算为true的顺序流会被选择继续流程，有且只有一条出口，如果出现多个条件为true,则会默认选择第一条true来执行，如果没有条件输出true，流程走到这一步的时候则会报错。

互斥网关本身不需要设置任何参数，关键在于它输出的流转条件设置。

互斥网关的流转条件：

领导审批任务执行后有三个流转条件：（1）当申请单总额大于等于1万并且审核通过，流转到总经理审批（2）当申请单总额小于1万并且审核通过，流转到下达任务（3）审核不通过，流转回制单人重新申请。

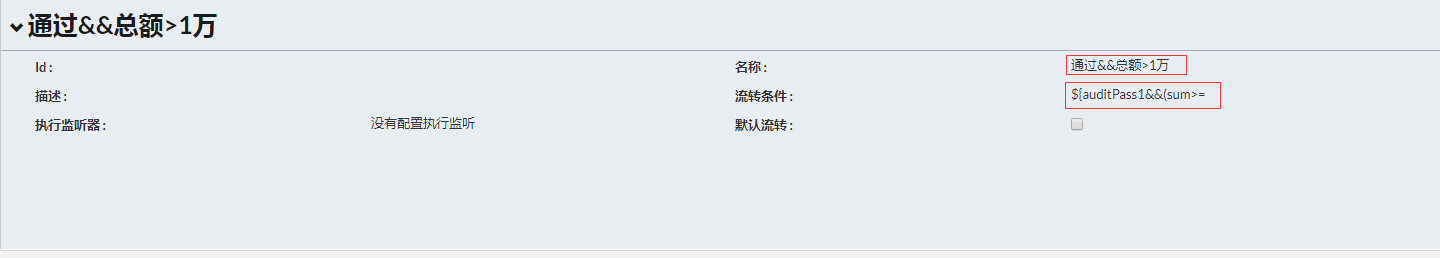

流转条件（1）所填的参数信息如下：

需要填写项为名称，流转条件；其中流转条件里的EL表达式中的变量为自定义，需要与后面代码开发的对应上，并且值只能为true或者false（布尔型）。

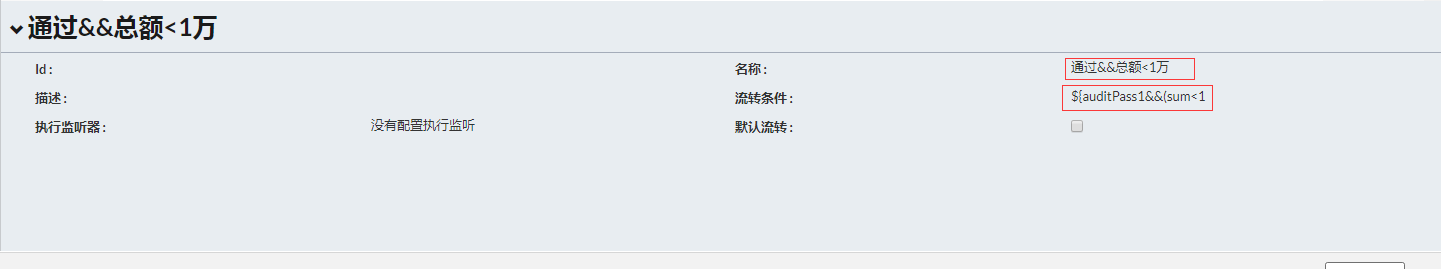

流转条件（2）所填的参数信息如下：

流转条件（3）所填的参数信息如下：

无网关的流传：

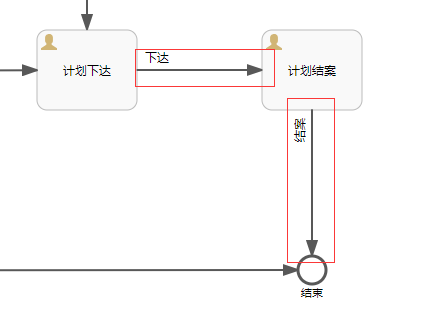

该采购计划案例中涉及到无网关流转的有计划下达和结案这两个任务节点。

无条件流转不需要做任何流转条件的设置，活动之间的流转就是单纯的页面切换。

（五）、结束节点

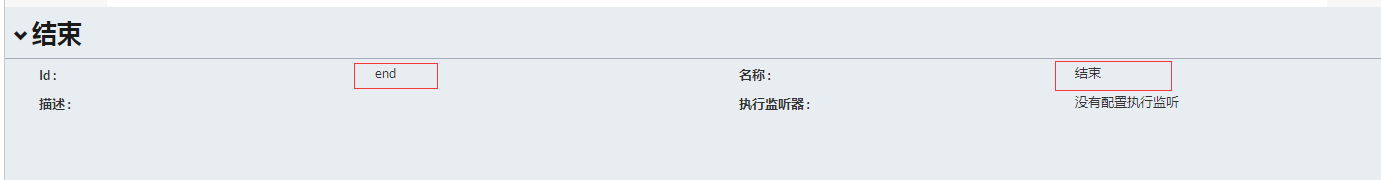

结束节点简单地填写一下Id和名称即可，不用做其他设置。

三、代码开发部分

（一）数据库表的修改和流程类的继承

1.业务主表中必须要增加 proc_ins_id 字段（记录流程实例）；

2.对应业务主表的实体需要继承ActEntity<T> (T为自己的业务实体类）

（二）界面部分的代码修改

界面部分的修改主要针对所有form页面文件。（如采购计划这部分要修改的页面文件包括了purPlanMainCloseForm.jsp；purPlanMainDraftForm.jsp；purPlanMainForm.jsp；purPlanMainOrderForm.jsp；purPlanMainQueryForm.jsp）

其次，需要增加一个审核界面（原来旧的审核页面不能用）

1、form页面的修改

针对上述所述的所有form页面文件中，需要在这些页面隐藏域里加入以下流程变量：

<%--工作流涉及的变量--%>
<form:hidden path="act.taskId"/>
<form:hidden path="act.taskName"/>
<form:hidden path="act.taskDefKey"/>
<form:hidden path="act.procInsId"/>
<form:hidden path="act.procDefId"/>
<form:hidden id="flag" path="act.flag"/>

页面底部（按钮下面）加入以下代码（用来显示详细的流转信息；注意把purPlanMain替换成相应的对象）：

<act:flowChart procInsId="${purPlanMain.act.procInsId}"/>
<act:histoicFlow procInsId="${purPlanMain.act.procInsId}"/>

2、增加一个审核页面

这部分可以直接从该模块中任意一个form页面复制过来，然后加入上述1中需要添加的代码，再做如下修改：

1）添加审核人意见填写框（审核人意见保存在act.comment属性里）

<div class="form-group">
  <label class="control-label">您的意见:</label>
  <form:textarea path="act.comment" class="form-control required" rows="5" maxlength="20"/>
</div>

2)为审核通过和不通过按钮添加事件

if(whichBtn=="审核通过"){
$("#flag").val("yes");
form.submit();
}else if(whichBtn=="审核不通过"){
$("#flag").val("no");
form.submit();
}

（三）后台JAVA代码

1、开始节点的后台处理代码（工作流启动）

工作流启动代码一般写在service中某个函数里（也可直接写在Controller里），在开始节点对应的页面中点击提交按钮时被调用，以下是涉及工作流启动的代码，其中标红的是工作流启动的关键代码：

//结构{对应第一节所述的工作流模型里的流程名称，业务表名}
public static final String[] PUR_PLAN_AUDIT = new String[]{"pur_plan", "pur_planmain"};
/**
* 提交操作 保存并且启动工流
* @param purPlanMain
*/
@Transactional(readOnly = false)
public void submitSave(PurPlanMain purPlanMain) {

/**-------------------------------业务操作----------------------**/
    save(purPlanMain);
/**-------------工作流启动操作------------------**/

    // 申请发起
    if (StringUtils.isBlank(purPlanMain.getId())||"".equals(purPlanMain.getAct().getTaskId())||purPlanMain.getAct().getTaskId()==null){



        // 用来设置启动流程的人员ID，引擎会自动把用户ID保存到activiti:initiator中
        identityService.setAuthenticatedUserId(purPlanMain.getCurrentUser().getLoginName());
        // 启动流程
        actTaskService.startProcess(PUR_PLAN_AUDIT[0], PUR_PLAN_AUDIT[1], purPlanMain.getId(), purPlanMain.getBillNum()); //后两个参数分别表示业务表的主键ID和在代办任务页面里显示的标题。这里就直接把业务表的单据编号作为代办任务的标题了
    }
    else{   // 重新编辑申请
        purPlanMain.getAct().setComment(("yes".equals(purPlanMain.getAct().getFlag())?"[重申] ":"[作废] ")+purPlanMain.getAct().getComment());
        // 完成流程任务
        Map<String, Object> vars = Maps.newHashMap();
        vars.put("reApply", "yes".equals(purPlanMain.getAct().getFlag())? true : false);
        actTaskService.complete(purPlanMain.getAct().getTaskId(), purPlanMain.getAct().getProcInsId(), purPlanMain.getAct().getComment(), purPlanMain.getBillNum(), vars);
    }
}

2、活动任务节点的后台处理代码

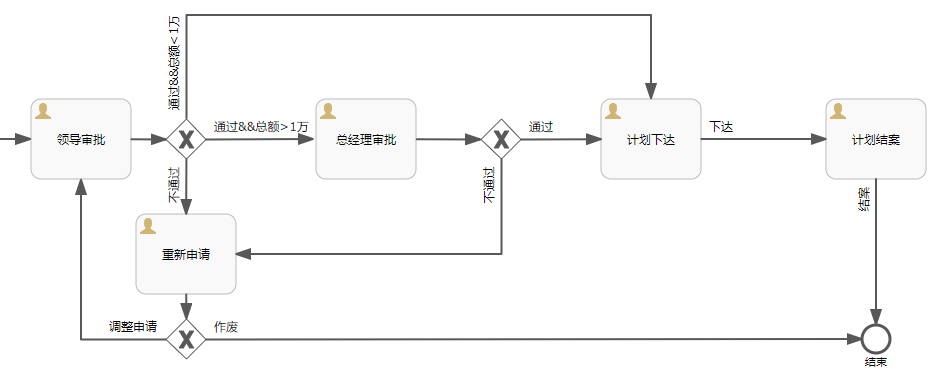

采购计划的工作流模型中各个活动节点

工作流模型中各活动节点的后台处理代码如下，在各活动节点对应的页面中点击提交按钮时被调用。

/**
 * 保存业务表数据和工作流数据
 * @param purPlanMain
 */
@Transactional(readOnly = false)
public void auditSave(PurPlanMain purPlanMain) {

    Map<String, Object> vars = Maps.newHashMap();
    // 对不同环节的业务逻辑进行操作
    String taskDefKey = purPlanMain.getAct().getTaskDefKey();
    // 流程环节
    if ("planAudit1".equals(taskDefKey)){                       //判断该环节是否为 领导审批环节；此处的taskDefKey即对应着第二节（三）部分所述的活动任务节点ID
        vars.put("auditPass1", "yes".equals(purPlanMain.getAct().getFlag())? true : false);   //调用getFlag()获取审核人在前端页面中点击了审核通过还是不通过
        vars.put("sum",purPlanMain.getPlanPriceSum());                        //此处的auditPass1和sum变量对应着第二节（四）部分所述的流转条件里EL表达式中自定义变量
        purPlanMain.getAct().setComment(("yes".equals(purPlanMain.getAct().getFlag())?"[同意] ":"[不同意] ")+purPlanMain.getAct().getComment()); //调用getComment()获取审核人在前端页面填写的审核意见并加上通过 或 不通过结论
        if("yes".equals(purPlanMain.getAct().getFlag())) {       //通过且金额小于1万
            if(purPlanMain.getPlanPriceSum()<10000){
                purPlanMain.setBillStateFlag("E");             //总额少于1万且通过领导审核，就可把业务表状态设为通过审核状态 （依赖于工作流模型，该工作流模型中只有两层审核，只需要通过领导和总经理两层人员的审批）
            }
        }else{
            purPlanMain.setBillStateFlag("B");               //否者把业务表状态设置为不通过
        }
    }
    else if("planAudit2".equals(taskDefKey)){
        vars.put("auditPass1", "yes".equals(purPlanMain.getAct().getFlag())? true : false);
        vars.put("sum",purPlanMain.getPlanPriceSum());
        purPlanMain.getAct().setComment(("yes".equals(purPlanMain.getAct().getFlag())?"[同意] ":"[不同意] ")+purPlanMain.getAct().getComment());
        if("yes".equals(purPlanMain.getAct().getFlag())) {
           purPlanMain.setBillStateFlag("E");                        //总经理审批通过，就可把业务表状态设为通过审核状态 （这里依赖于工作流模型，该工作流模型中只有两层审核，只需要通过领导和总经理两层人员的审批）

        }else{
            purPlanMain.setBillStateFlag("B");
        }
    }
    else if ("reInput".equals(taskDefKey)){
        vars.put("reApply", "yes".equals(purPlanMain.getAct().getFlag())? true : false);
        purPlanMain.getAct().setComment(("yes".equals(purPlanMain.getAct().getFlag())?"[重申] ":"[作废] ")+purPlanMain.getAct().getComment());
        if( "yes".equals(purPlanMain.getAct().getFlag())){
            purPlanMain.setBillStateFlag("W");//选择了重申就把业务表状态设为录入状态
        }else{
            purPlanMain.setBillStateFlag("V");//作废业务表
        }
    }
    else if("planClose".equals(taskDefKey)){ //是否为结案环节
        vars.put("billFlag",purPlanMain.getBillStateFlag());
    }
    else if("planOrder".equals(taskDefKey)){ //是否为下达环节
        vars.put("billFlag",purPlanMain.getBillStateFlag());
    }
    else if ("end".equals(taskDefKey)){   //是否为结束环节

    }

    // 未知环节，直接返回
    else{
        return;
    }

    // 提交流程任务（工作流的任务ID，工作流实例ID，审核意见，自定义的条件变量<MAP结构>）
    actTaskService.complete(purPlanMain.getAct().getTaskId(), purPlanMain.getAct().getProcInsId(), purPlanMain.getAct().getComment(), vars);
    //保存业务表状态
    save(purPlanMain);
}
