液晶显示器控制芯片-MS6210BN/MS6210CN HDMI转LVDS可支持OSD，图像处理，可支持FHD/QHD的分辨率

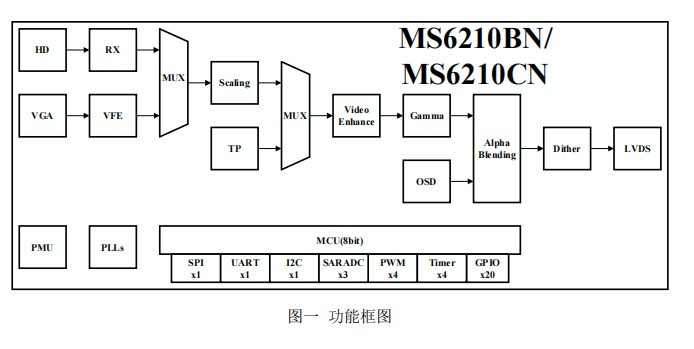

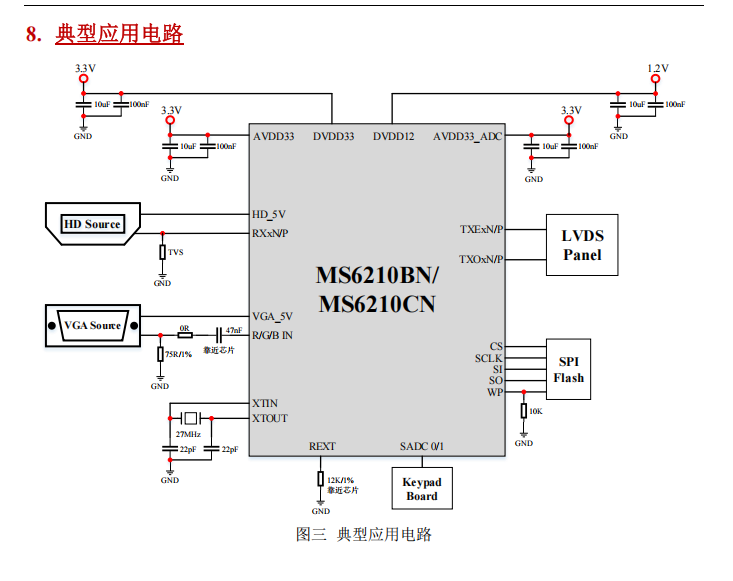

MS6210 系列芯片是一颗高性能低功耗液晶显示器控制芯片，VGA 输入最高支持分辨率到1920×1080@75Hz。MS6210BN HD 输入最高支持 FHD120。MS6210CN HD 输入在 FHD 分辨率下最大刷新率为 144Hz，HD 输入最高支持分辨率到 2560×1440@75Hz。内部集成 1 个 3 通道的高速视频模数转换模块和 1 个高速数字信号接收模块，解码后的视频图像经过尺寸缩放和画质调节后，通过双通道 LVDS 接口输出。

MS6210 系列芯片内嵌可编程 OSD 和测试图片，集成 1T 8051 MCU，扩展了 UART、I 2C、SPI、PWM、GPIO 及 ADC 等外设接口，方便用户实现按键功能和显示屏的背光控制功能。芯片内还集成 1.2V 电源模块，可降低系统成本。

2. 功能特征

HD 接收器

 MS6210CN 最大输入时钟频率 340MHz

 MS6210BN 最大输入时钟频率 297MHz

 MS6210CN FHD 支持最大刷新率 144Hz

 MS6210BN FHD 支持最大刷新率 120Hz

 MS6210CN QHD 支持最大刷新率 75Hz

 支持 RGB/YUV422/YUV444 像素编码

 支持 8-bit/10-bit 色深

 支持 sRGB/BT601/BT709/xvYCC601/

xvYCC709/sYCC601/Adobe RGB/Adobe

YCC601/BT2020 色域

 支持 384 字节可编程 EDID

 支持 DDC-Master 功能

 支持输入模式自动检测

 支持热插拔检测功能

 支持自动均衡调节功能

 支持数据通道交换

 支持线路正负交换

VGA 视频输入

 支持最大分辨率 1920 x 1080 @ 75Hz

(CVT-RB)

 支持 10-bit ADC 采样精度

 支持最高 175MSPS 采样速率

 支持 128 字节可编程 EDID

 支持 DDC-Master 功能

 支持自动时钟调整

 支持自动相位调整

 支持自动位置调整

 支持自动颜色调整

LVDS 发送器

 支持 VESA 和 JEIDA 两种数据映射

 MS6210BN 支持时钟频率范围：25MHz ~

150MHz

 MS6210CN 支持时钟频率范围：25MHz ~

170MHz

 支持 6-bit /8-bit 数据输出

 支持单/双端口输出

 支持端口交换

 支持端口内通道交换

 支持线路正负交换

 支持时钟展频

 支持最高分辨率：1920 x 1080 @ 120Hz

缩放处理

 支持独立的行、列缩放

 缩放比例 1/16x~16x

 支持 16:9 和 4:3 画面比例切换

 支持输入输出帧同步处理

 支持末行完整性调整

画质增强

 支持色彩空间转换

 支持亮度、对比度、色度、饱和度和清晰
