OSPF单区域配置



一． 实训目的

1、理解配置OSPF多区域的使用场景

2、掌握OSPF单区域的配置方法

3、理解OSPF区域边界路由器（ABR）的工作特点

二． 实训内容

本实验模拟企业网络场景。R1、R2、R3、R4为企业总部核心区域设备，属于区域0，R5属于新增分支机构A的网关设备，R6属于新增分支机构B的网关设备。PC-1和 PC-2分别属于分支机构A和BPC-3和PC-4属于总部管理员登录设备，用于管理网络。

在该网络中，如果设计方案采用单区域配置，则会导致单一区域LSA数目过于庞大，导致路由器开销过高，SPF算法运算过于频繁。因此网络管理员选择配置多区域方案进行网络配置，将两个新分支运行在不同的OSPF区域中，其中R5属于区域1，R6属于区域 2.

三． 实训步骤及要求

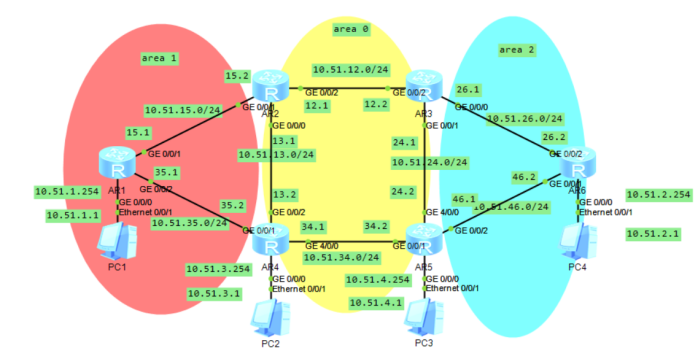

1、 实验拓扑图







2、 配置PC机IP与网关，端口IP。

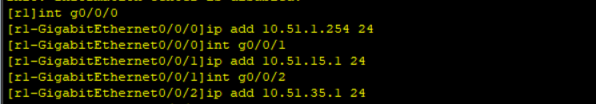

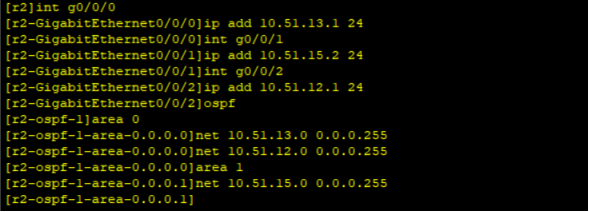

3、 创建区域area 0、area 1、area 2并指定端口。

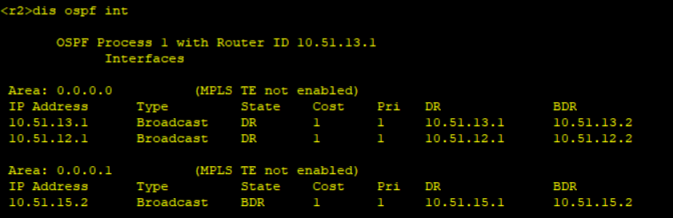

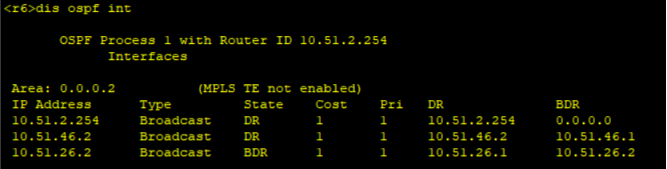

4、 用dis ospf int 测试接口。













四． 测试结果

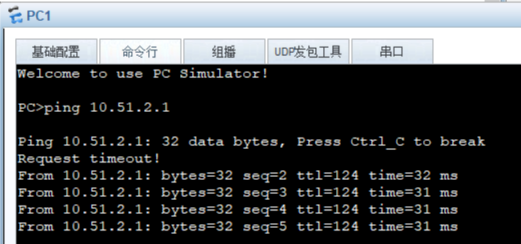

1、多区域OSPF













五． 心得体会与自我评价

OSPF单区域实现网络连通，当只有一个区域时，区域为area 0骨干区域。

OSPF多区域配置基于单区域，多了其他非骨干区域，相同区域之间能通信，不同区域之间也能通信，非骨干区域之间通信必须得通过骨干区域来连通，即非骨干区域必须得连接骨干区域才能连通。
