DHCP的基本配置

一． 实验目的

（1） 掌握DHCP Server配置方法

（2） 基于接口地址池的DHCP Server配置

（3） 基于全局地址池的DHCP Server配置

（4） DHCP中继



二． 实验内容

（基于接口地址池）

本实验将路由器R1模拟成为公司的DHCP Server，该公司市场部和财务部下的PC机通过DHCP的方式自动配置IP地址。网络管理员配置客户端PC通过接口地址池的方式自动获取IP地址。

（基于全局地址池）

本实验将路由器R1模拟成为公司的DHCP Server，配置全局地址池，该公司市场部和财务部下的PC机通过DHCP的方式自动配置IP地址。

（DHCP中继）

本实验将路由器R1模拟成为公司的DHCP Server，该公司分公司要从总公司自动获取IP地址。



三． 源程序及主要算法说明

（一）基于接口地址池

1.拓扑图







2.实验步骤

2.1如上拓扑图搭建

2.2配置端口IP







2.3在PC机检测PC机自动获取时IP情况







2.4在R1开启DHCP服务，指定从接口地址池分配地址、配置DNS服务器地址







2.5设置租期、排除不参与分配的地址

【R1】int g0/0/0

Dhcp server lease day 2

Dhcp server excluded-ip-address 192.168.X.X(head) 192.168.X.X(end)

2.6PC机查看







2.7R1查看地址池









（二）基于全局地址池

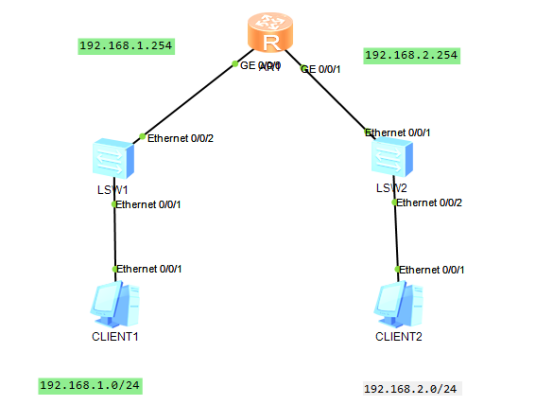

1. 拓扑图







1. 实验步骤

2.1路由端口IP配置

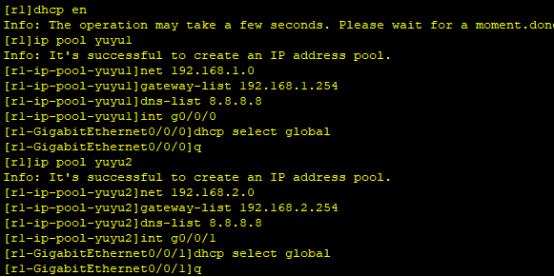

2.2开启DHCP功能、创建地址池、分配网段、设置网关、设置DNS







2.3查看







2.4查看PC机







2.5查看连通性







（三）DHCP中继

1. 拓扑图







1. 实验步骤

2.1路由端口配置R1、R2、R3







2.2测试直连网络







2.3搭建OSPF发布到区域0







2.4查看路由表







2.5配置DHCP







2.6配置DHCP中继

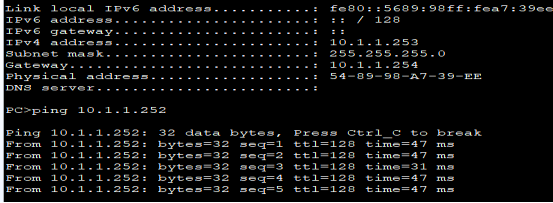

2.7查看PC机DHCP与测试连通性









四． 主要问题和解决方案

主要问题：在实验中注意默认值，考虑需不需要修改，如租期。

解决方案：根据实际情况，如用户较多可适当分时段适当减少租期以达到IP地址的足够提供。



五． 测试数据及结果

如上面实验内容所示。





六． 心得体会与自我评价

本次试验学习了DHCP的三个不同场景，分别是基于端口的、全局的、还有中继，不同的场景要配置不同的功能模式，尤其是DHCP的中继，可实现在其他网段自动分配获取其地址。
