allegro PCB Editor 高速电路设计（一）元器件制作(自学)

高速电路设计流程：

 电路设计是充满直觉的过程，直觉来源于以往的设计经验。

一个根本的出发点:用怀疑的眼光看待已有的经验。

对正确的经验:什么情况下是正确的?为什么能解决问题?机理是什么?

错误的经验:为什么错误?会产生那些问题?背后的原理是什么?



如何快速积累经验

学习S1、PI、EMC设计的基本原理；向高手（理论计算与实践）学，而不是向老手（仅实践）学。

仔细分析学到的经验做法，什么时候对，什么时候不对?

设计中仿真，得到一个预期的性能目标。仿真不能解决一切问题，但是仿真可以帮助我们快速积累正确的经验。

后期测试，对比仿真结果。哪些问题达到了预期结果，哪些没达到预期结果。为什么这样结果?还有什么没考虑到?分析背后的机理，总结经验。

下一次设计把积累的用上，重复这一过程，再测试，很多问题应该已经解决了。还有什么解决的不好，为什么?分析，积累。

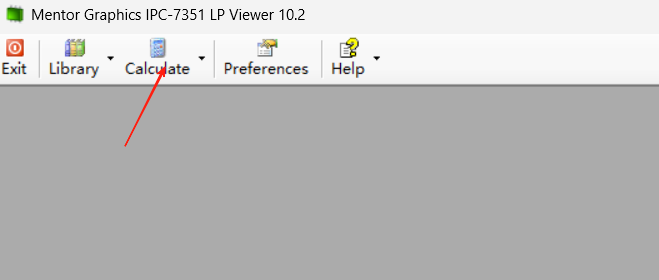

封装参考：LP VIEWER 10.2 下载仓库：https://gitcode.com/Premium-Resources/4b1cb

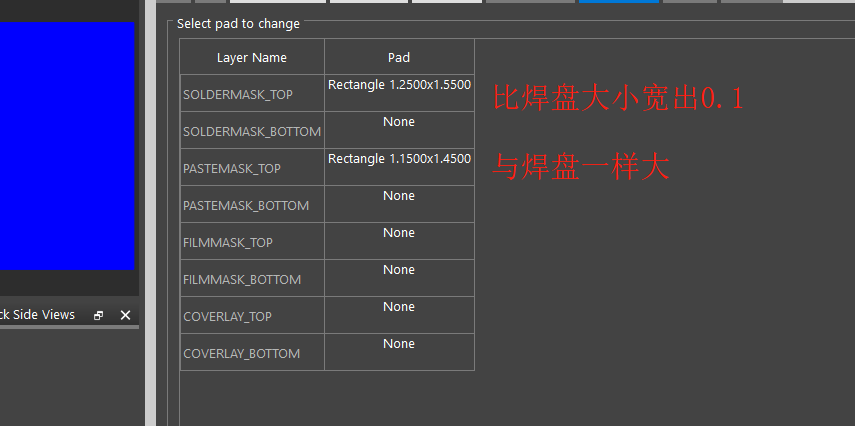

 制作焊盘：Padstack Editor

 保存：rectx1_15y1_45.pad

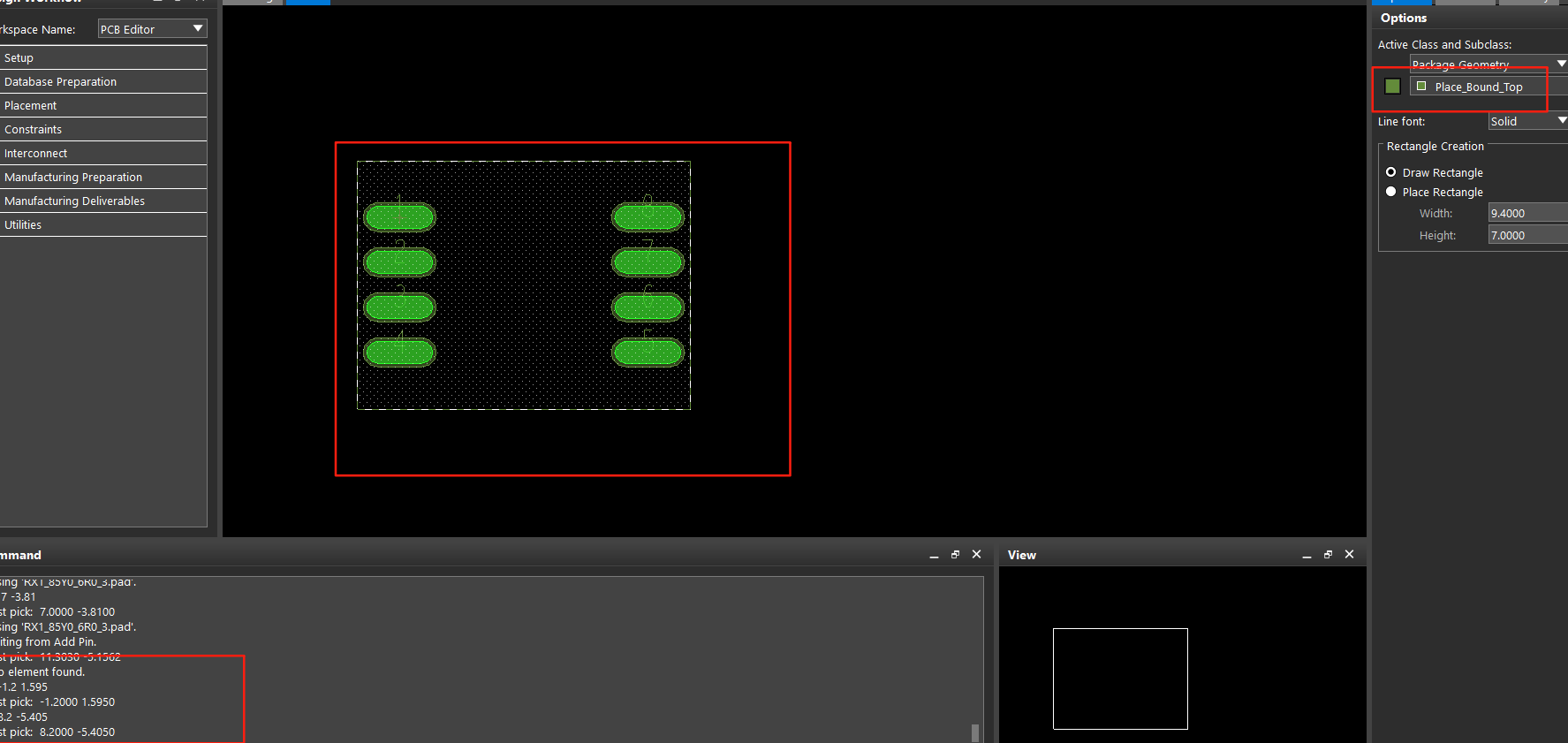

建立封装：

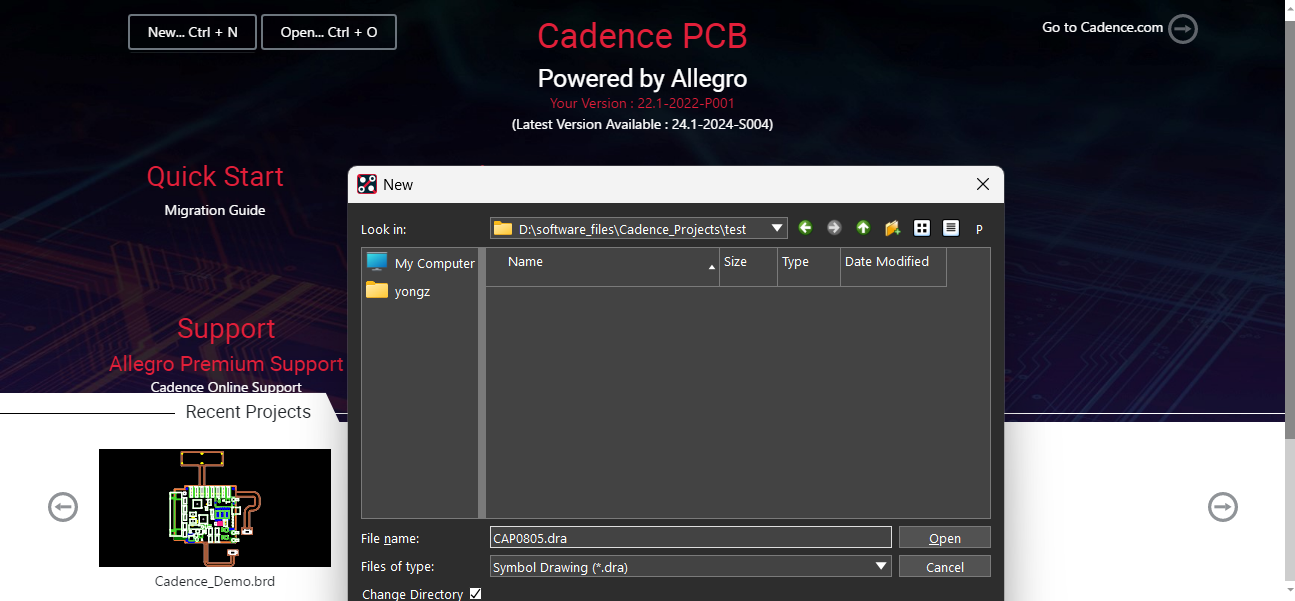

设置纸张大小：

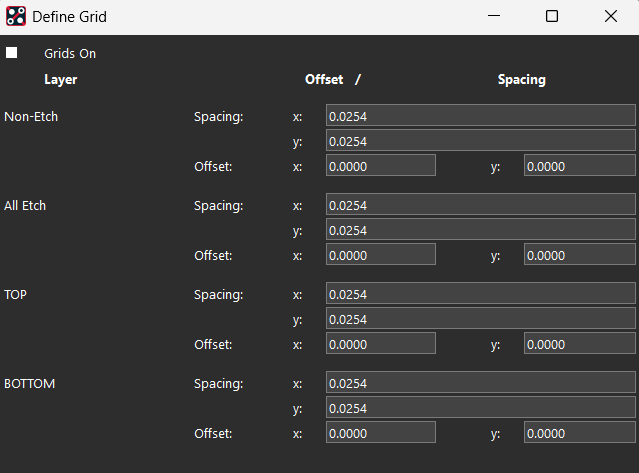

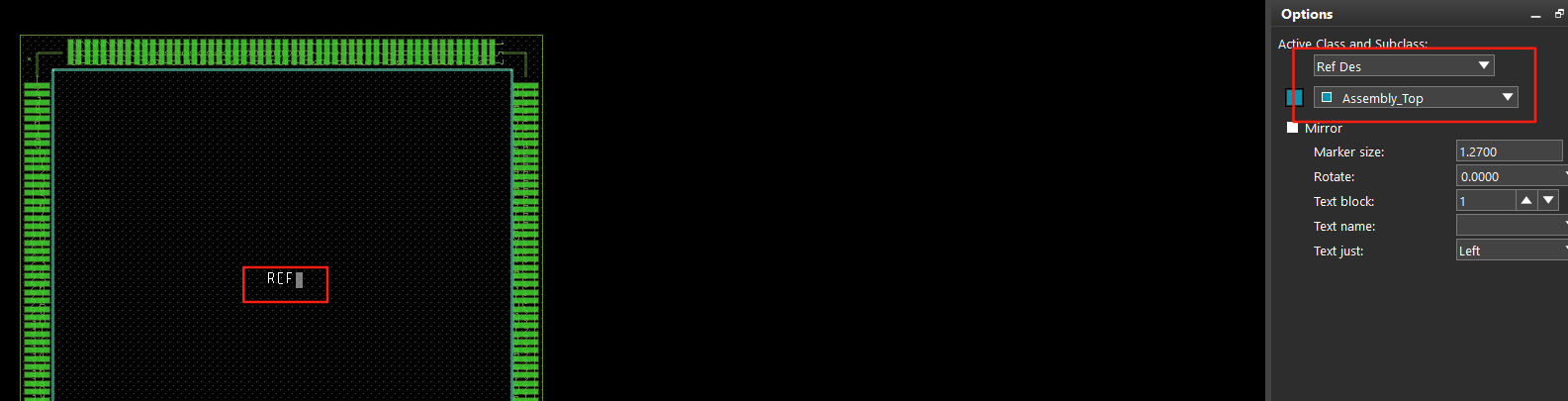

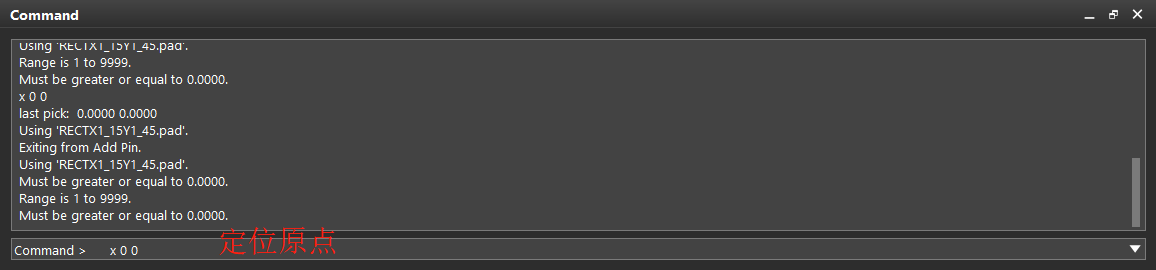

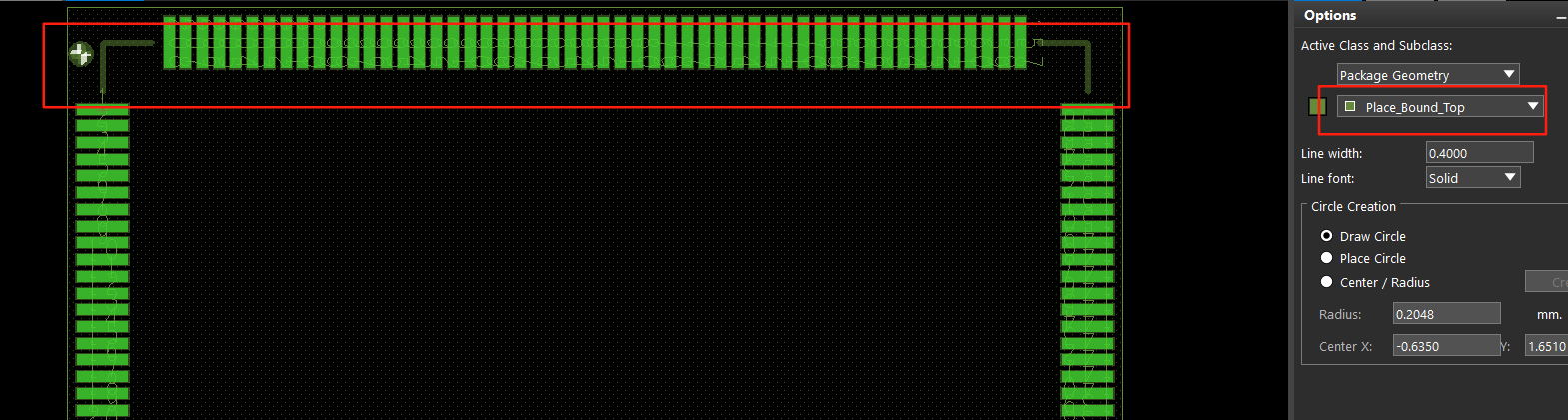

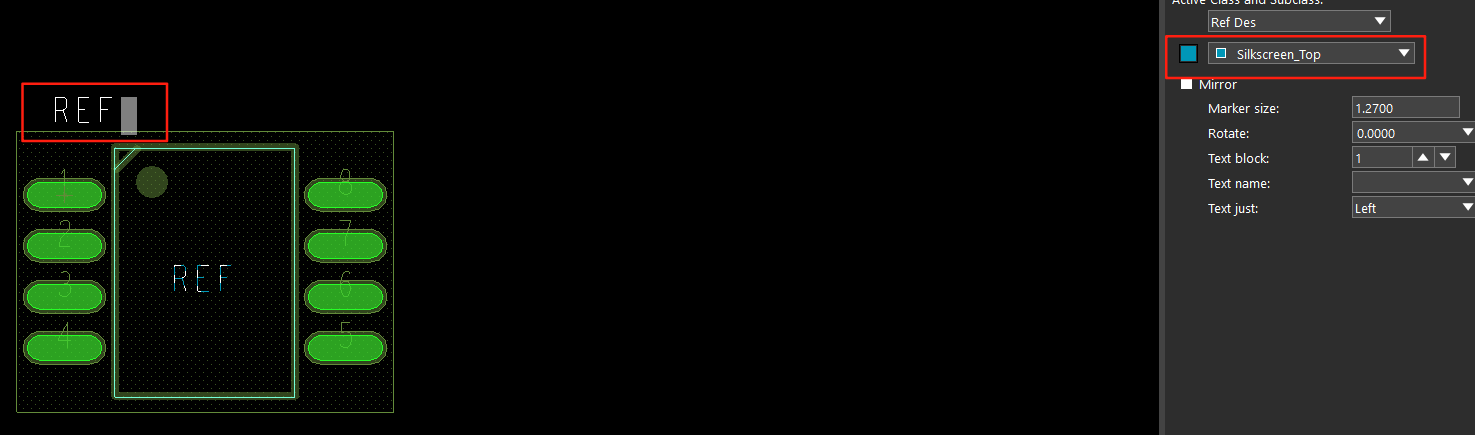

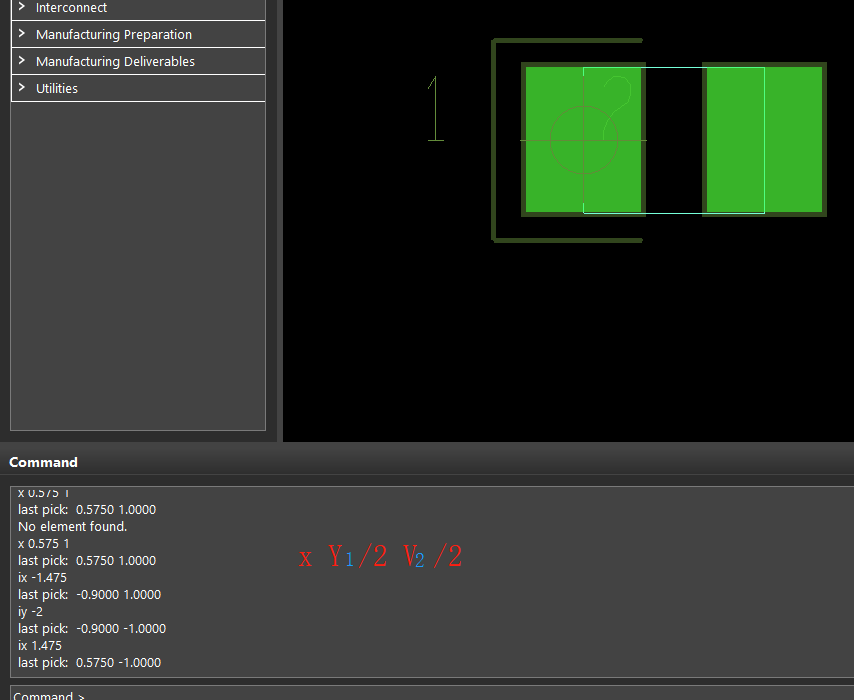

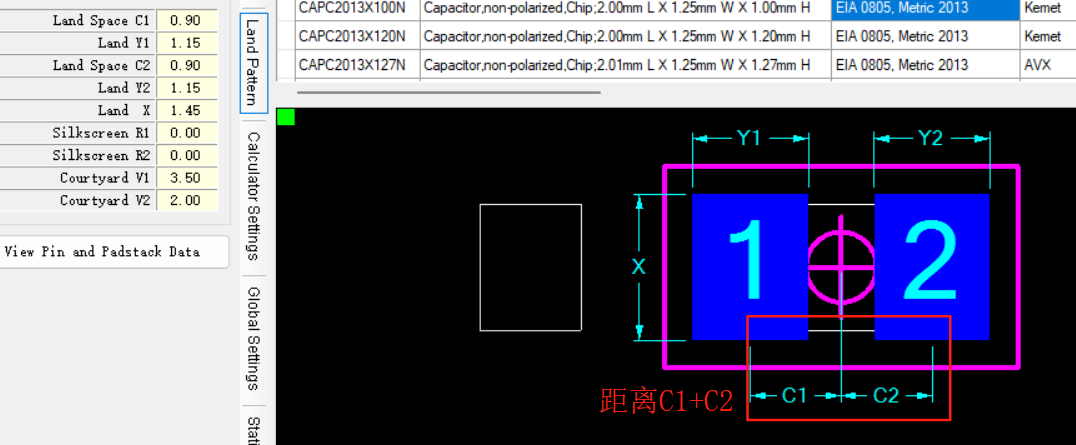

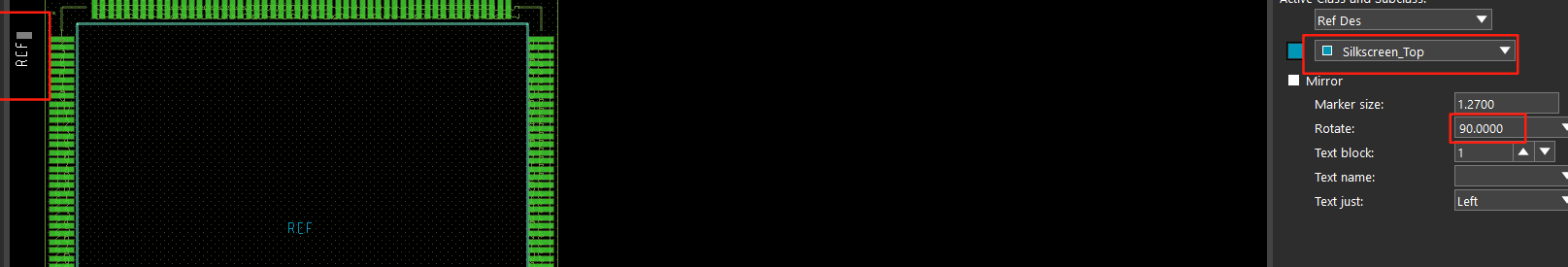

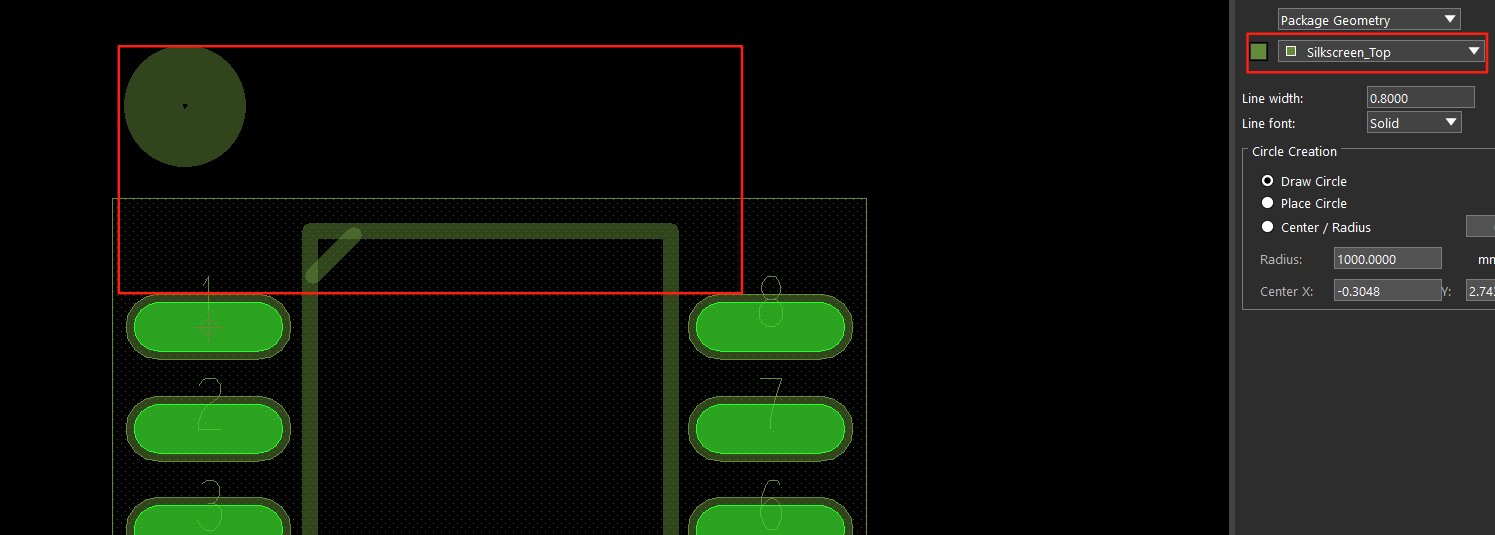

 计算丝印位置

 DSP：

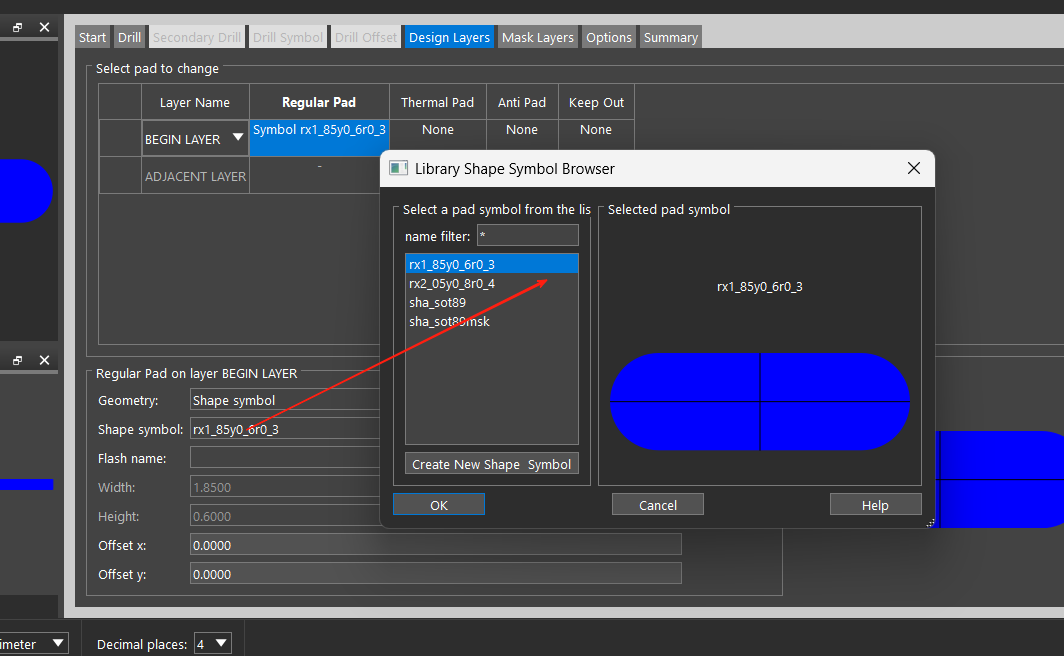

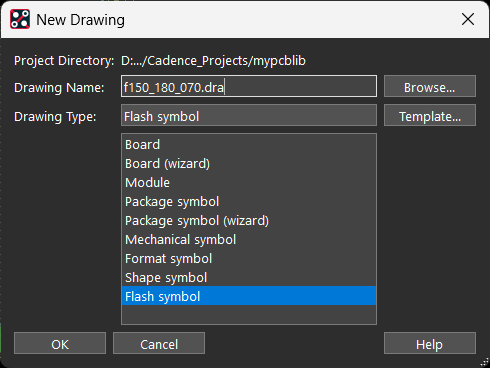

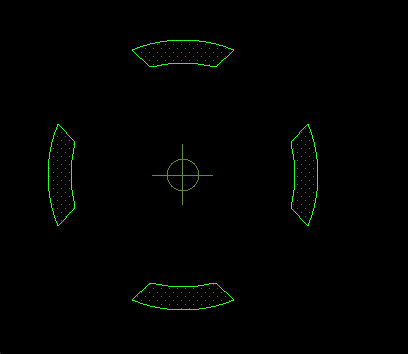

 自定义焊盘：

 保存：

 保存完后，在此基础上重构



 制作焊盘：

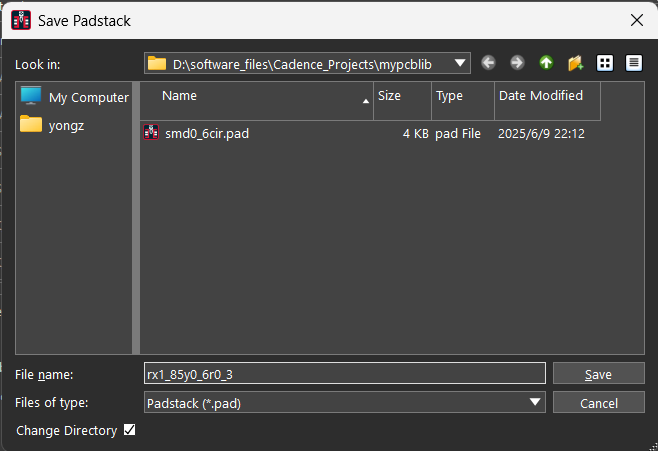

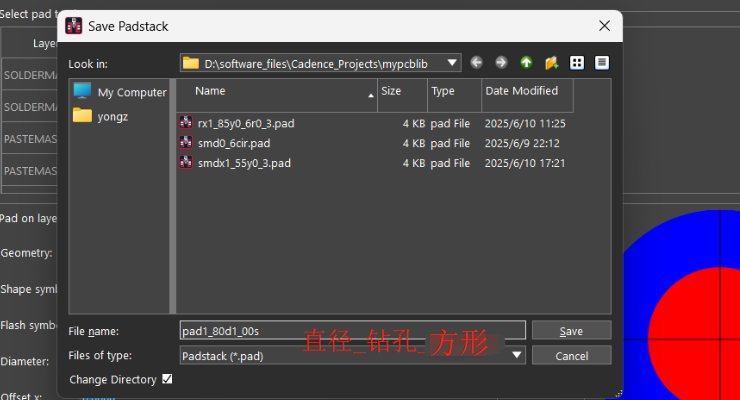

 保存焊盘：

 NE5532：

 保存即可

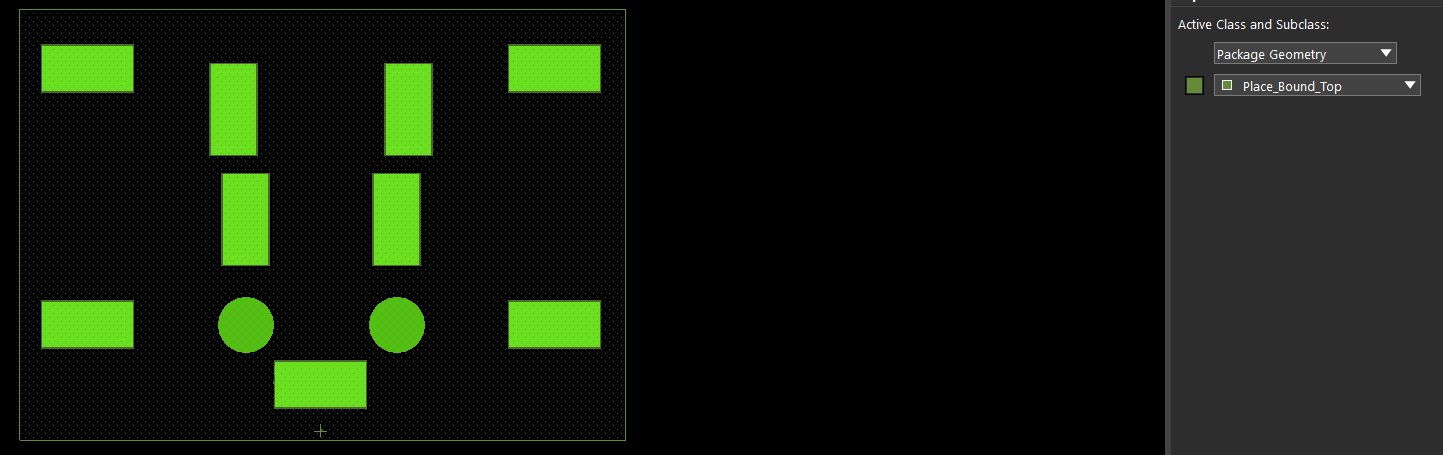

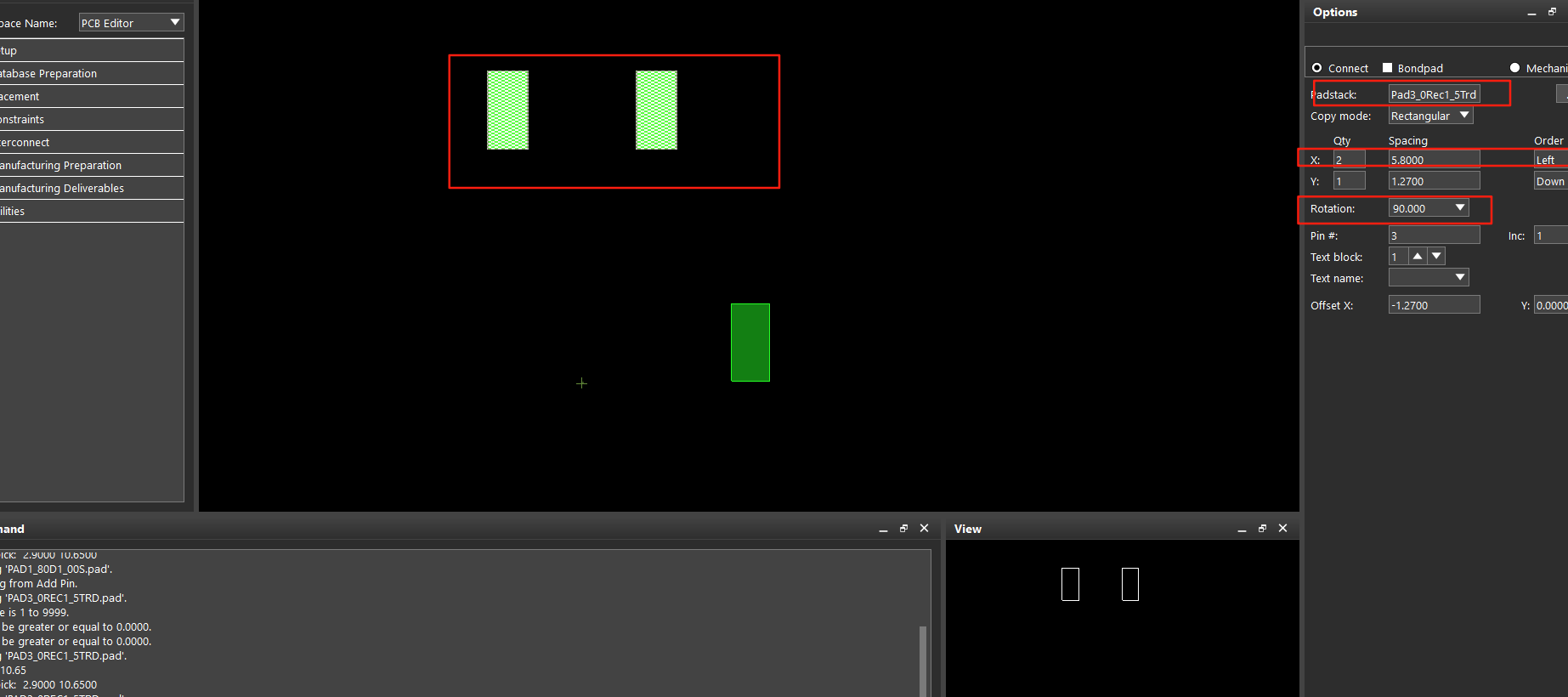

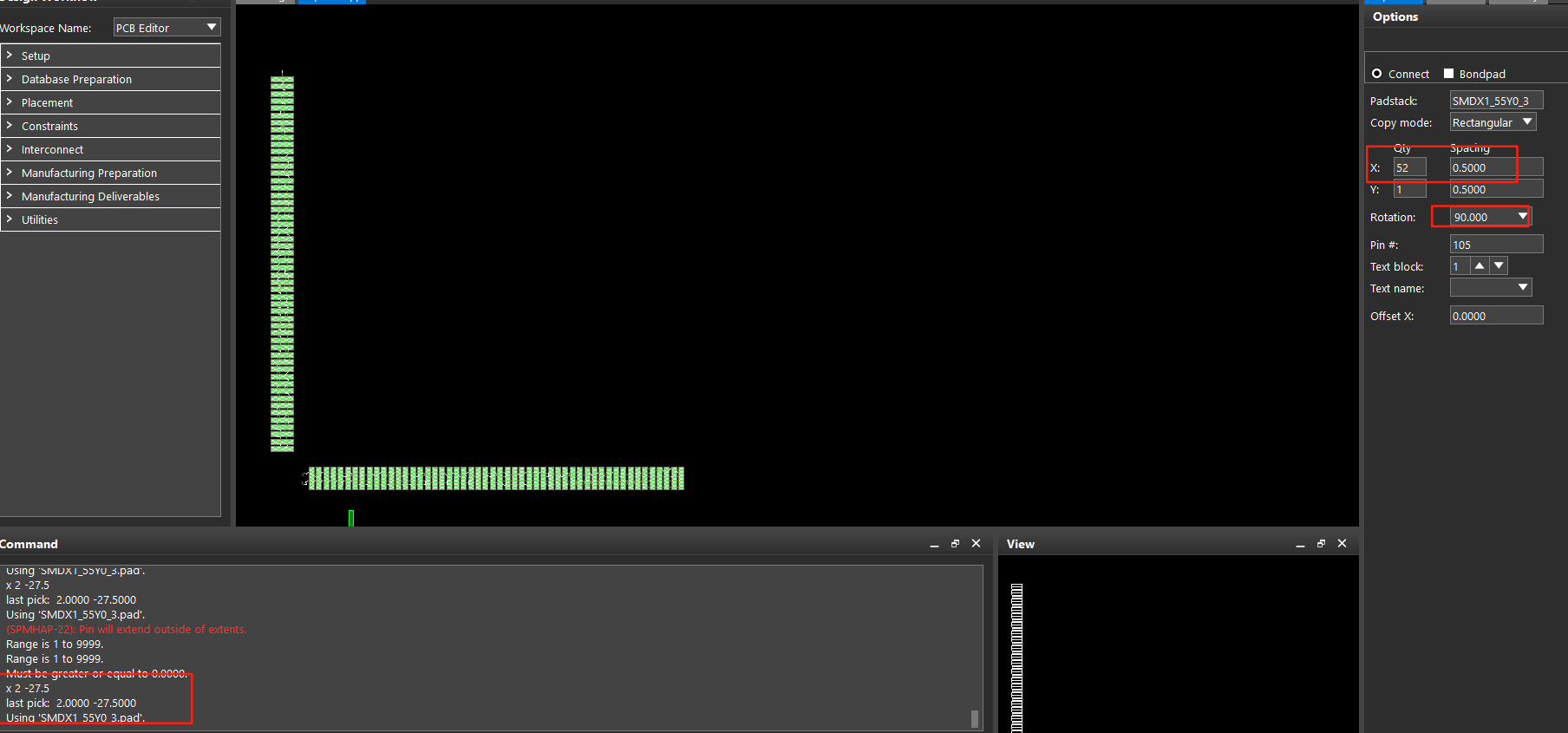

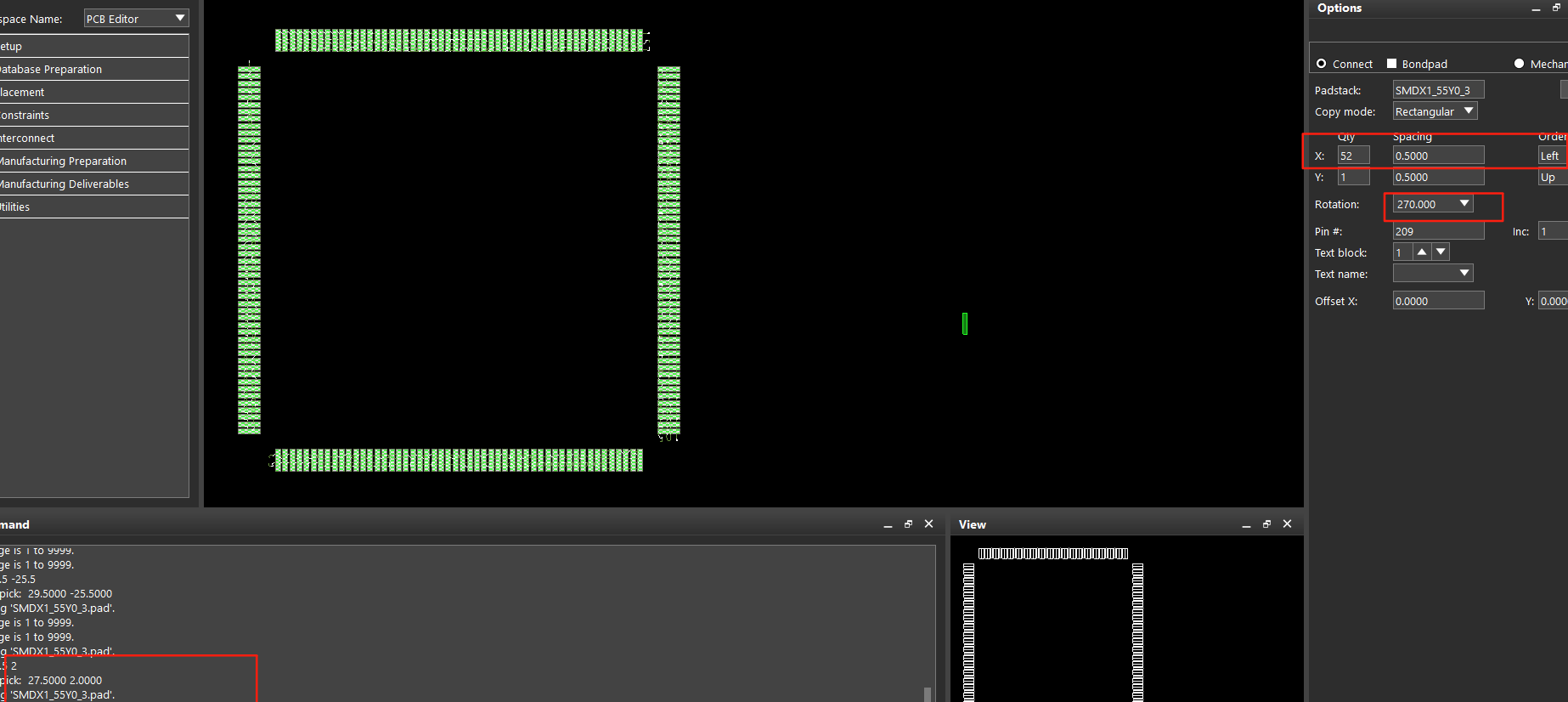

 QFP封装：

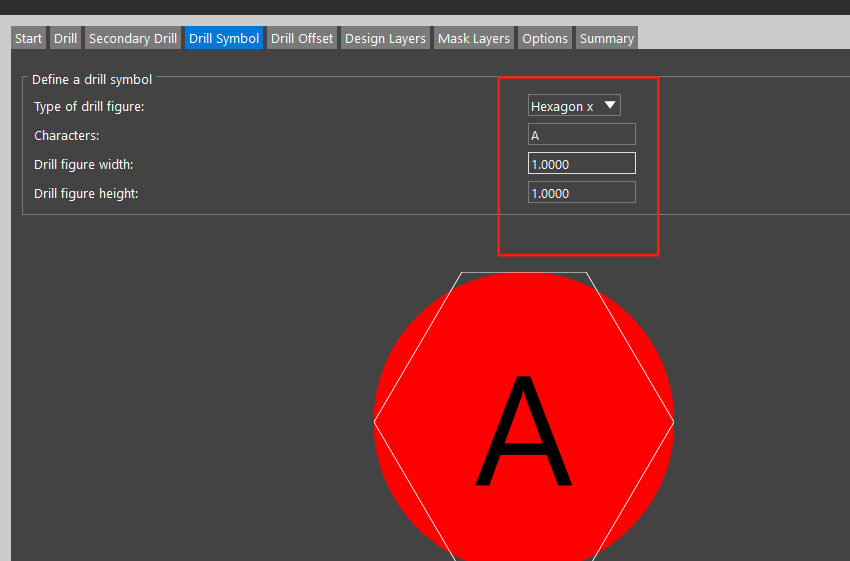

 flash：钻孔设计

 内层使用

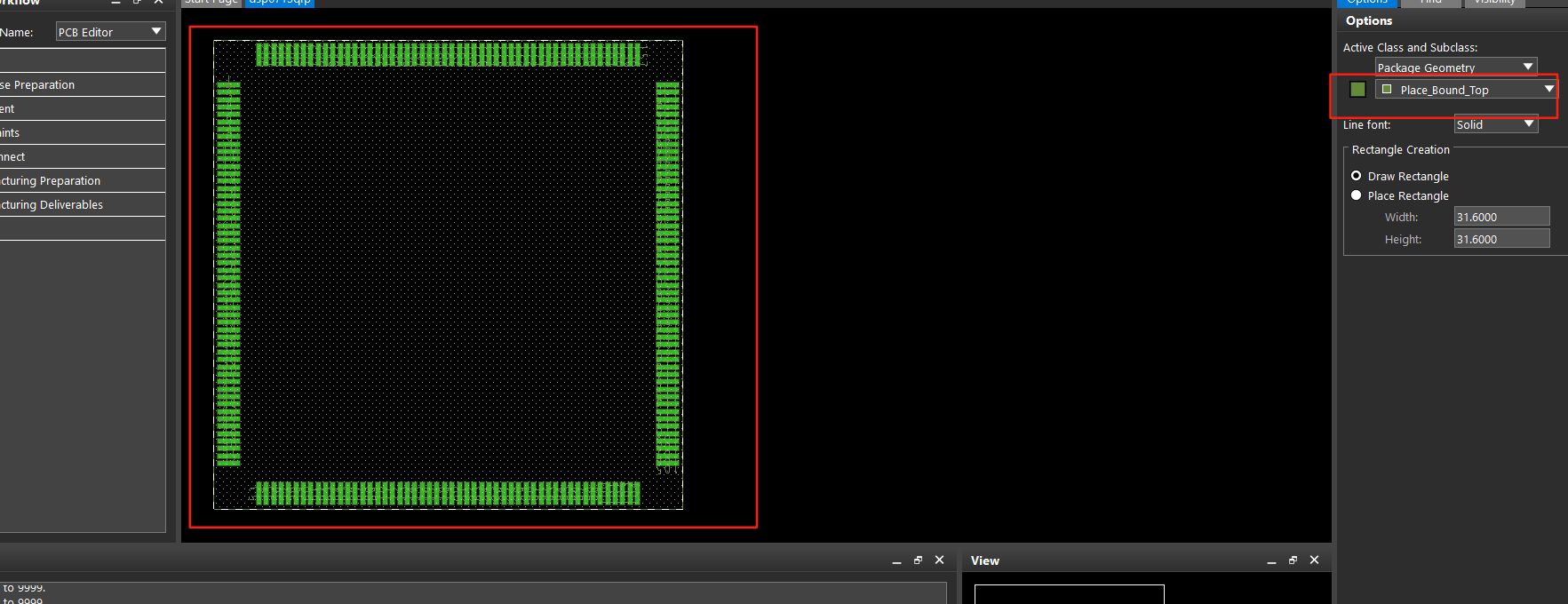

 第一个方形焊盘制作完成

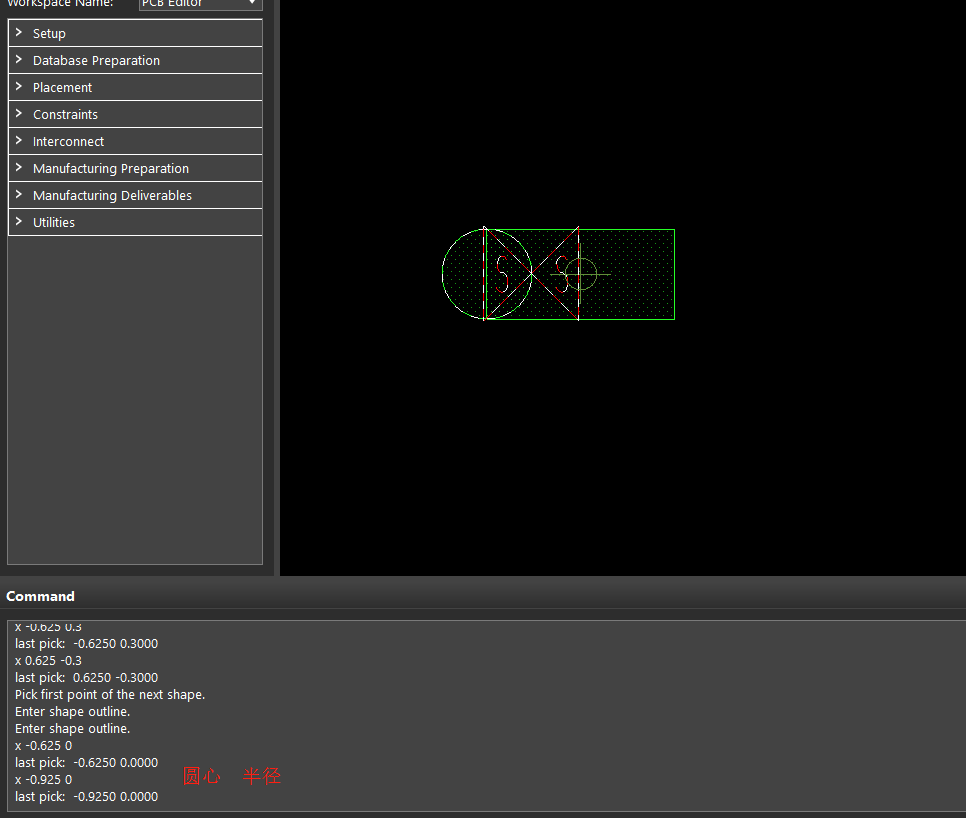

 利用封装引导做：





 完成建立

有无电气特性的器件建立：

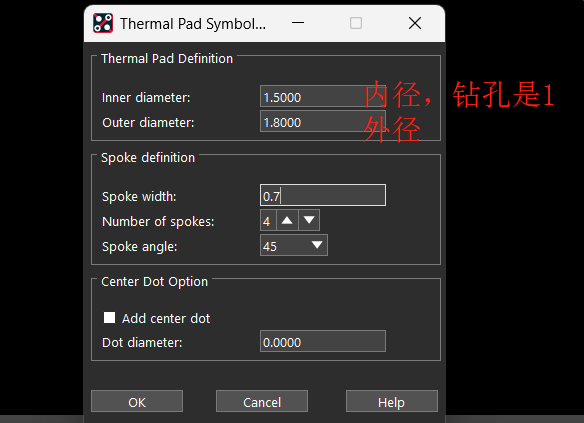

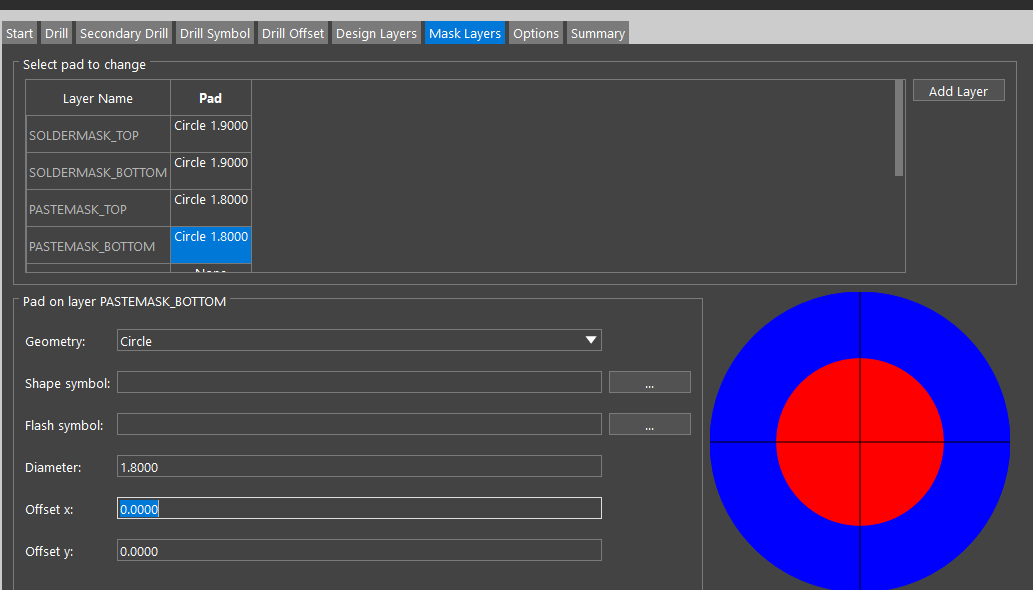

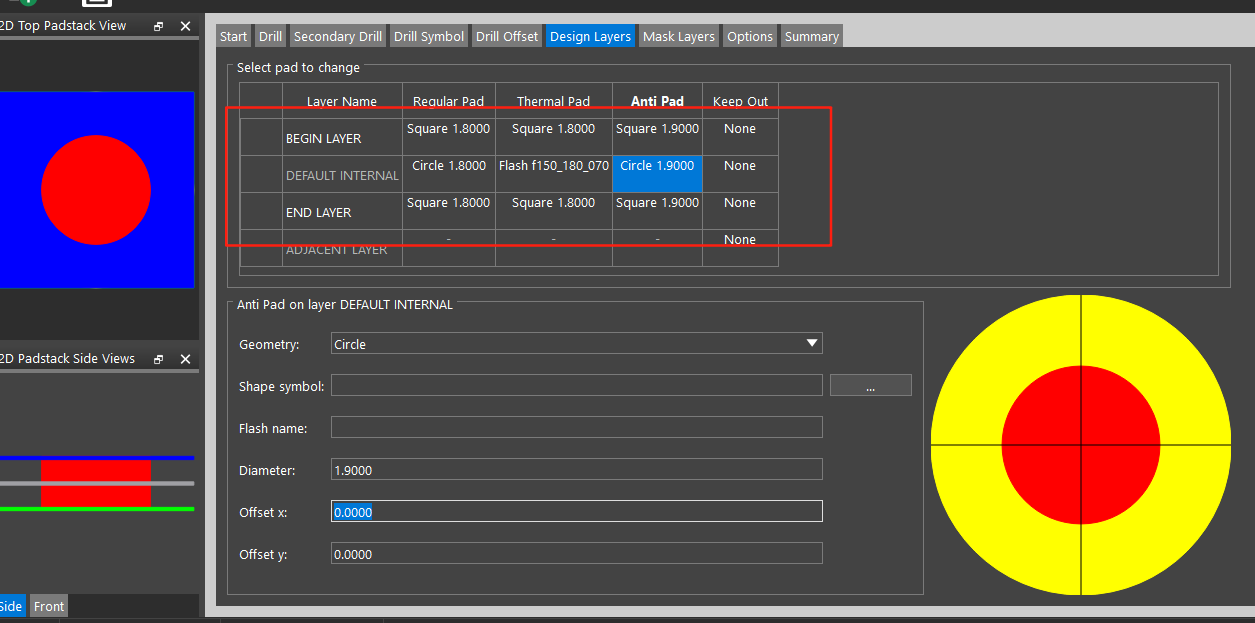

 建立焊盘：

 焊盘制作完成

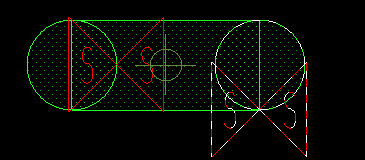

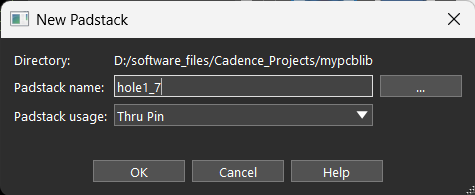

再建立无电气属性的过孔：

 建立钻孔完成，会有警告。
