《Redis设计与实现》读书笔记 第一部分

第一部分从第二章到第八章，主要解决下面几个问题：

• redis的底层是由哪些数据结构实现的，它们的应用场景又是什么
• redis的五大对象分别用了哪些数据结构实现
• redis的内存回收机制

SDS简单动态字符串

struct sdshdr {
    int len;
    int free;
    char buf[];
}

`SDS`遵循`C`中以空字符串结尾的惯例，可以方便重用`C`中的相关函数。但不同的是：

• 因为len的存在，获取字符串长度的复杂度为O(1)。
• 同时利用free，实现了空间预分配和惰性空间释放两种优化策略。
  • 空间预分配：修改之后SDS长度小于1MB，将分配与len同样大小的未使用空间，此时len和free属性相同；否则，将会分配1MB的未使用空间。空间预分配可以减少连续执行字符串增长所需的内存重分配次数，也可以杜绝缓冲区溢出。
  • 惰性空间释放：当需要缩短SDS保存的字符串时，不立即使用内存分配回收多余字节，而是使用free属性将字节数量记录起来，避免缩短字符串时所需的内存分配，为将来可能的增长操作提供优化。
• SDS的API是二进制安全的，程序不会对其中的数据做任何限制、过滤或者假设。SDS使用len属性的值而不是空字符来判断字符串是否结束。

链表

除了列表键，发布订阅/慢查询/监视器/服务器保存客户端信息/客户端输出缓冲区，都使用链表作为底层实现。

struct list{
    listNode * head;
    listNode * tail;
    unsigned long len;
    ...
}

listNode是一个双链表，包含了prev和next指针，可以保存不同类型的值。

优点：

• 获取表头和表尾节点的复杂度为o(1)
• 获取链表中节点数量的复杂度为o(1)

字典

由于C中没有字典，因此redis实现了自己的字典。它可以用来表示数据库，也是哈希键的底层实现之一。底层使用哈希表作为实现，一个哈希表由多个哈希表节点组成，每个哈希表节点保存字典中的键值对。
哈希表的结构：

struct dictht{
    // 每个dicEntry保存一个键值对
    dicEntry **table;
    // 大小/掩码
    unsigned long size;
    unsigned long sizemask;
    unsigned long used;
}

dicEntry的结构：

struct dictEntry{
    void *key;
    union {
        void *val;
        unit64_tu64;
        int64_ts64;
    }
    // 指向另一个哈希表节点的指针，用来解决冲突
    struct dictEntry *next;
}

由于没有指向表尾的指针，因此每当出现了冲突，都会将新节点添加到链表的表头位置。

字典的结构：

struct dict{
    ...
    // 通常使用ht[0]，ht[1]在rehash时使用
    dictht ht[2];
    // 没有rehash时，值为-1
    int rehashidx;
}

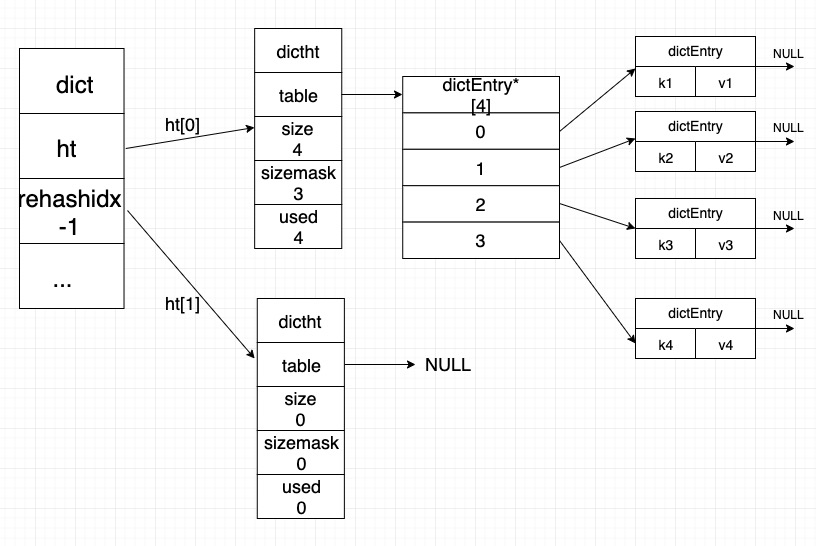

结构图如下:

当哈希表保存的键值对太多或者太少，需要进行相应的扩展或者收缩，即进行rehash，步骤如下：

1. 为ht[1]分配空间，大小取决于ht[0]
2. 将ht[0]中的所有键值对rehash到ht[1]中，采用渐进式rehash
3. 当ht[0]包含的所有ht[1]之后，释放ht[0]，将ht[1]设置为ht[0]

当服务器1)没有执行BGSAVE或者BGREWRITEAOF且负载因子(used/size)大于1；2)执行BGSAVE或者BGREWRITEAOF且负载因子大于5时会自动进行扩展；
当服务器负载因子小于0.1时，会自动进行收缩。

渐进式rehash需要注意的是：

• 每次进行rehash工作完成后，rehashidx属性值增一；
• 当rehashidx属性值为-1，表示rehash完成；
• 字典的增删改查会在两个哈希表上进行，比如查找键时，会首先在ht[0]中查找；新添加键一律保存到ht[1]中。

跳跃表

通过在每个节点中维持多个指向其他节点的指针，达到快速访问节点的目的，支持平均O(logN)，最坏O(N)的复杂度进行查找，实现比平衡树更为简单。
redis中它只用于实现有序集合键，以及集群节点中用作内部结构。
zskiplist的结构定义如下：

struct zskiplist{
    struct zskiplistNode * header, * tail;
    // 跳跃表的长度，可以在O(1)时间内返回
    unsigned long length;
    // 跳跃表的最大层高，表头节点并不包含在内
    int level;
}

它包括指向zskiplistNode的表头表尾指针：

struct zskiplistNode{
    // 每个层都带有两个属性：前进指针和跨度
    struct zskiplistLevel{
        // 访问表尾方向的其他节点，一次可以跳过多个节点
        stuct zskiplistNode *forward;
        // 记录当前前进指针与当前节点之间的距离
        unsigned int span;
    }level[];
    // 用于从表尾向表头遍历时使用，每次只能后退一个节点
    struct zskiplistNode *backward;
    // 节点保存的分值，从小到大排列
    double score;
    // 节点中所保存的成员对象
    robj * obj;
}

需要注意的是，每创建一个新的节点时，都会随机生成一个介于1到32之间的值作为level数组的大小。
跨度实际上是用来计算排位的，在查找某个节点的过程中，将沿途访问过的所有层的跨度累计，就是目标节点的排位。

整数集合

intset是redis用于保存整数值的集合抽象数据结构，可以保存int16_t、int32_t或者int64_t的整数值，并且不会重复，结构如下：

struct intset{
    unit32_encoding;
    uint32_t length;
    // 底层实现，每个元素都是contents数组的数组项
    int8_t contents[];
}

虽然contents声明为int8_t类型的数组，但是它真正保存的值取决于encoding的值。

当需要将新元素添加到现有的整数集合里，并且新元素的类型比现有元素的类型都要长时，整数集合需要先进行升级：

1. 根据新元素类型，扩展底层数组空间大小
2. 将原有元素的类型转换成为新元素类型，并且从后往前分配到新位置处，最后将新添加的元素放在末尾或者开头(因此添加一个新元素的时间复杂度为O(N))
3. 修改encoding

由此可见，升级可以提升灵活性和节约内存。整数集合不支持降级，一旦升级，将永远保持。

压缩列表

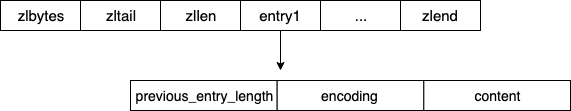

ziplist可以用于实现列表键和哈希键，由一系列特殊编码的连续内存块组成的顺序性结构。它可以包含任意多个节点(entry)，每个节点可以保存一个字节数组或者一个整数值：

struct ziplist{
    uint32_t zlbytes;
    uint32_t zltail;
    unit16_t zllen;
    unit8_t zlend;
    若干节点，可以为字节数组或者整数值；
}

每个节点都由previous_entry_length(前一个节点的长度，因而可以根据当前节点的起始地址计算前一个节点的起始地址，长度可以是1字节或者5字节)、encoding(content所保存数据的类型及长度，例如001011表示保存的是一个长度为11的字节数组)、content三个部分组成。

由于previous_entry_length的长度是记录前一个节点的长度，因此添加或者删除节点都可能导致连锁更新，最坏复杂度为O(N^2)，只是这种情况比较少出现。

对象

redis包含了5种类型的对象：字符串对象，列表对象，哈希对象，集合对象，有序集合对象。每一种都用到了至少一种基本数据结构。
对象的基本数据结构：

struct redisObject{
    unsigned type:4;
    // 通过encoding设定对象使用编码，可以提升灵活性和效率
    unsigned encoding:4;
    void *ptr;
    // 引用计数
    int refcount;
    // 对象最后一次被访问的时间，用以计算对象的空转时间
    unsigned lru:22;
}

type可以是REDIS_STRINT，REDIS_LIST，REDIS_HASH，REDIS_SET，REDIS_ZSET的一种。对于redis来说，键总是字符串对象，而值可以使上面五种对象中的一种。

字符串对象

字符串对象是唯一一种会被其他四种类型对象嵌套的对象。
编码可以为：
int：整数值，且可以使用long类型表示；

但是long double类型的浮点数仍然是使用字符串表示的

raw：字符串值，且长度大于32字节，使用SDS保存；
embstr：字符串，且长度小于32字节。相比raw，虽然也使用sds结构，但是它只需要调用一次内存(raw需要调用两次)分配函数分配空间，空间中依次包含redisObject和sdshdr。

列表对象

编码可以为：
ziplist: 所有字符串元素长度小于64字节，且个数小于512
linkedlist: 不能用ziplist保存的。

哈希对象

编码可以为:
ziplist: 所有键和值字符串元素长度小于64字节，且个数小于512

采用压缩列表保存时，每当有新的键值对需要加入，总是现将键的压缩列表节点推入，再保存值的压缩列表节点。因此，保存同一键值对的节点总是紧挨在一起，并且键值对之间的顺序根据时间先后排列。

hashtable: 不能使用ziplist保存的。

集合对象

编码可以为：
intset: 所有保存的对象都是整数值，且个数小于512
hashtable: 不能使用intset保存的。字典中的每一个键都是字符串对象，字典的值全部设置为NULL。

有序集合对象

编码可以为：
ziplist: 每个元素成员的长度都小于64字节，且元素数量小于128个

每个集合元素使用两个紧挨一起的节点保存，第一个节点保存成员，第二个节点保存分数，集合元素按照分值从小到大进行排序

skiplist: 不能使用ziplist保存的。

使用包含了一个字典和一个跳跃表的zset作为底层实现：

struct zset{
    // 每个跳跃表节点的object都保存了元素的成员，score属性保存元素的分值，可以实现`zrank`/`zrange`等命令
    zskiplist *zsl;
    // 为有序集合创建了从成员到分值的映射：键保存了成员，值保存了分值，可以实现O(1)复杂度查找给定成员的分值
    dict * dict;
}

zsl和dict会通过指针共享相同元素的成员和分值，为了能让有序集合的查找和范围型操作都可以尽快执行，需要这两种数据结构实现有序集合。

类型检查和命令多态

类型检查主要是通过redisObject结构中的type属性实现。而命令多态主要根据redisObject中的encoding来实现，它会调用指定数据结构的API。

内存回收和对象共享

内存回收主要依靠引用计数实现，同时refcount还可以用于实现对象共享，节约内存。
一般情况下，redis会在初始化服务器时，创建0-9999的所有整数值作为共享对象(受到cpu的时间限制，只对整数值的字符串对象进行共享)。
