8-9 TensorBoard的使用

一、安装TensorBoard

要与自己的项目的cuda,torch,tensorflow的版本匹配
在对应项目的虚拟环境中，输入以下命令：

pip install tensorboard==1.15.0

安装成功：

二、Tensorboard的使用

应用：查看loss; 显示具体哪一步的output

1. 在对应虚拟环境下的项目中创建文件
2. SummaryWriter类

from torch.utils.tensorboard import SummaryWriter

导入 torch.utils.tensorboard时 找不到tensorboard
原理：torch的版本比较低
第二种解决方法：

pip install --upgrade torch
pip install --upgrade tensorboard
pip install future

需要加载一会儿，才能显示出来

3. 查看SummaryWriter类

• 按住ctrl+类 打开

• 查看功能：会向log_dir中写一个事件文件，并且这个事件文件可以被TensorBoard解析

• 查看类中的函数：

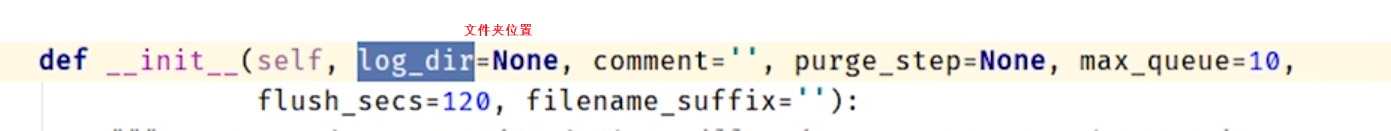

  初始化函数

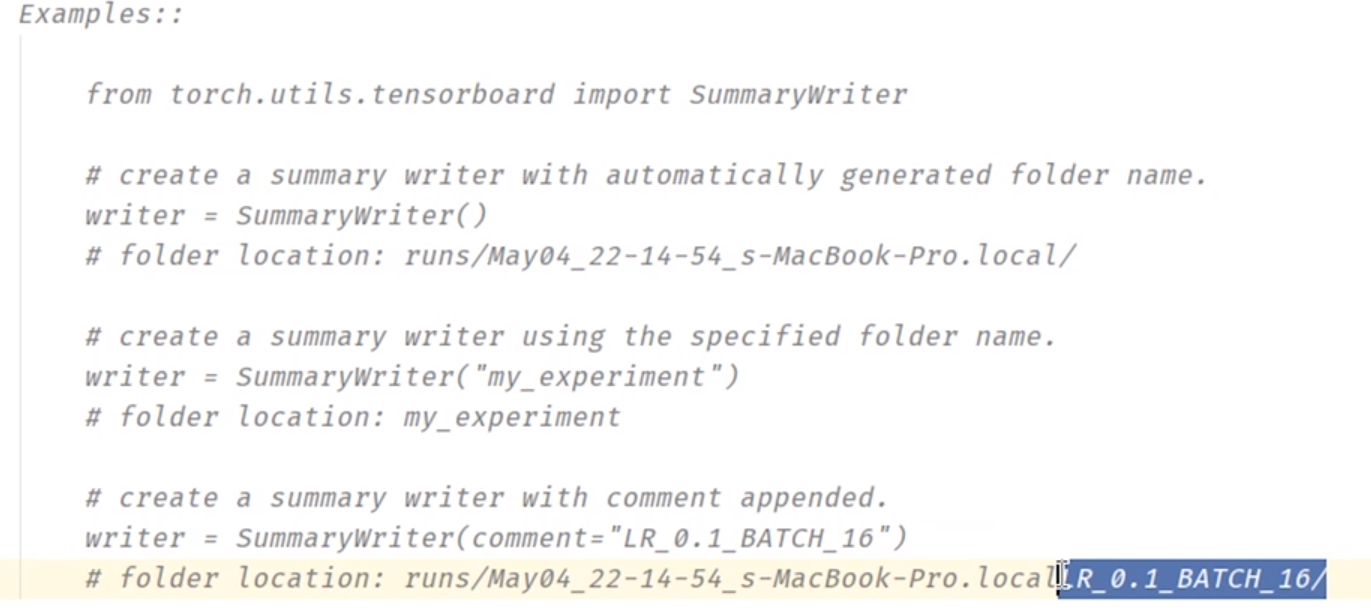

• 查看函数的使用方法的案例：


4. add_scalar()及add_scalars()

• 函数功能

  add_scalars():x轴对应多个y值

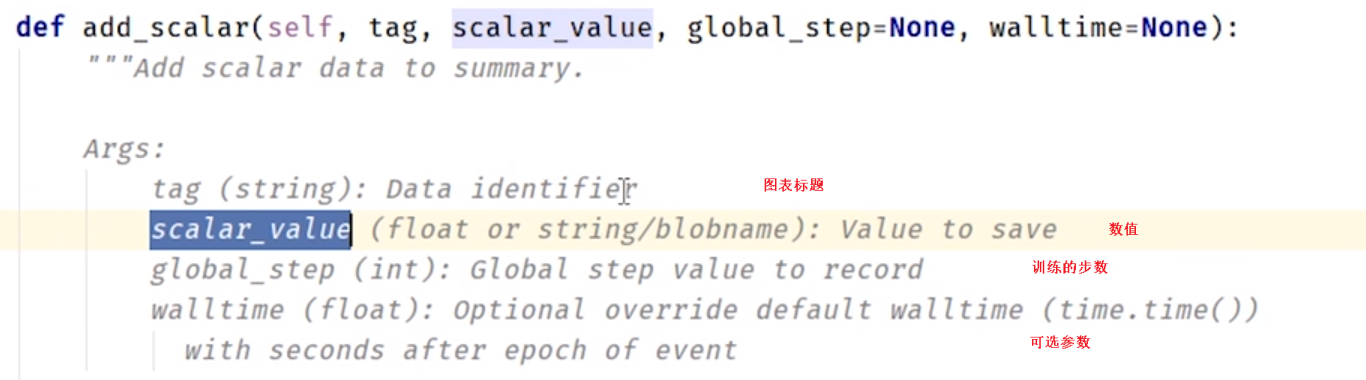

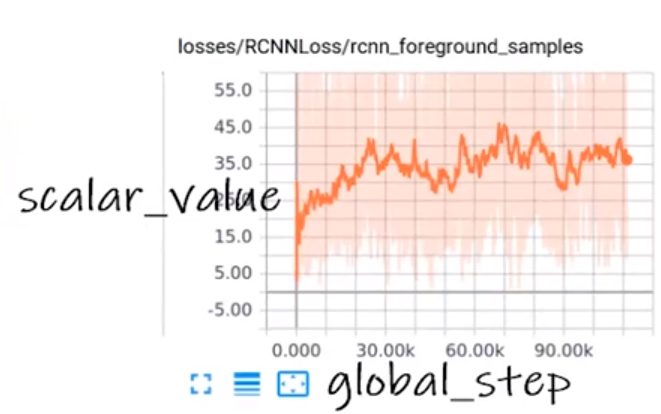

• 对应x轴，y轴
  第一个参数：生成图像的名称
  第二个参数：y轴
  第三个参数：x轴


• 案例
  add_scalar（）：


add_scalars（）：

sw.add_scalars('loss', {'lossb1':lossb1.item(), 'lossd1':lossd1.item(), 'loss1':loss1.item(), 'lossb2':lossb2.item(), 'lossd2':lossd2.item(), 'loss2':loss2.item()}, global_step=global_step)

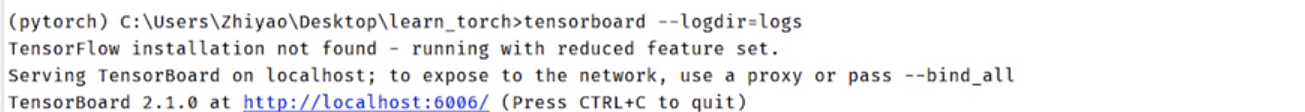

5. 打开tensorboard的文件

• logdir=事件文件所在文件夹

tensorboard --logdir=logs

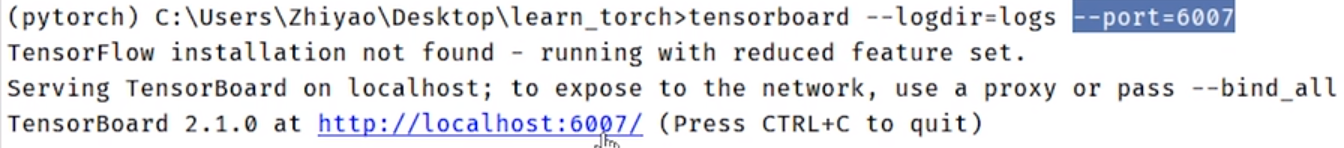

• 修改打开的网址

tensorboard --logdir=logs --port=6007

• 实验中遇到的报错：

打不开终端

版本不匹配

cuda版本要对应

#Installing with CUDA 9

conda install pytorch=0.4.1 cuda90 -c pytorch

TensorBoard logging requires TensorBoard version 1.15 or above

pip install tensorboard==1.15.0

网页无法打开

tensorboard --logdir=文件夹路径 --host=127.0.0.1

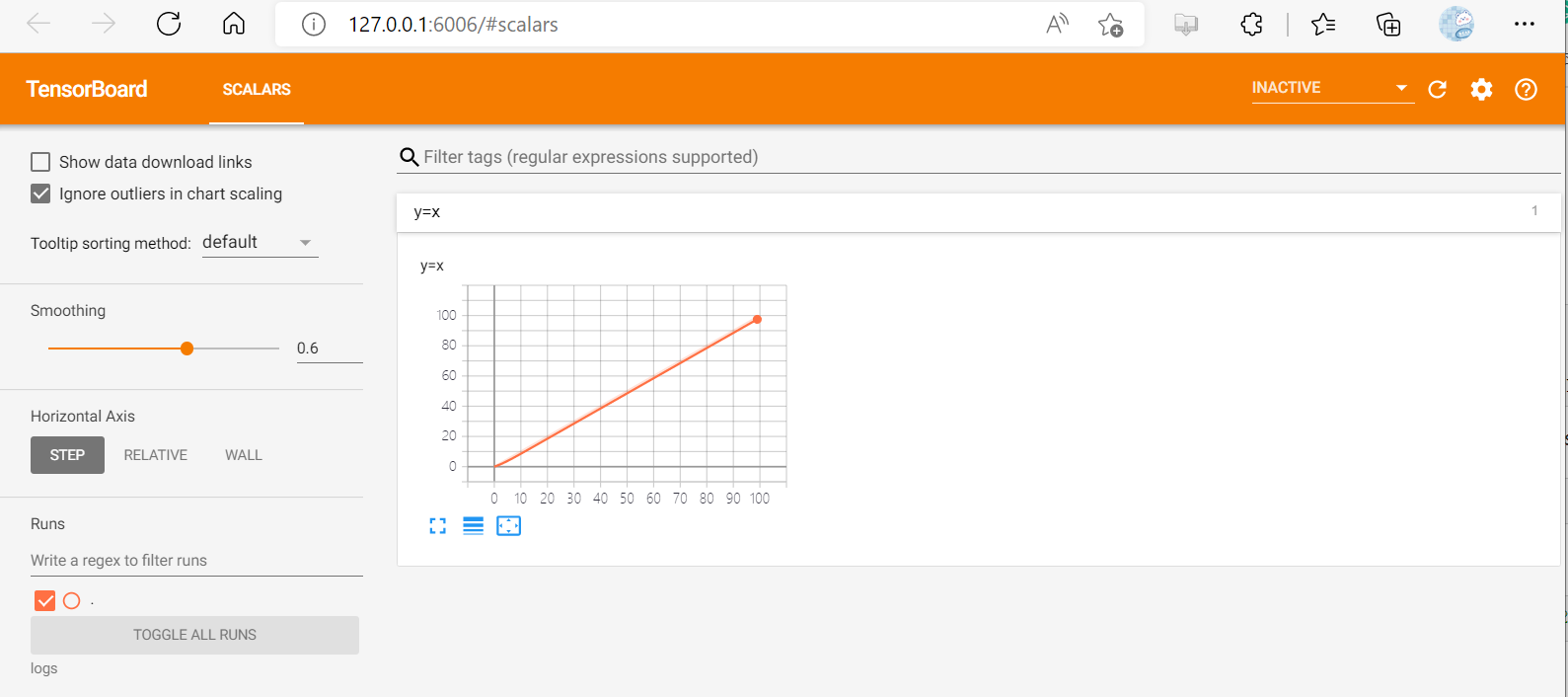

最终打开文件：

6. add_image()方法

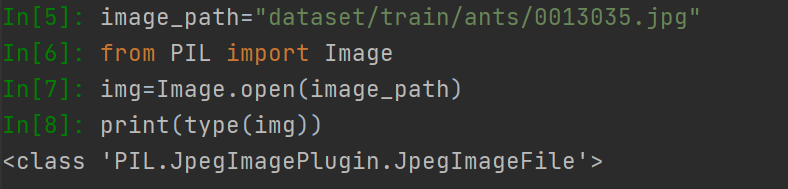

控制台查看数据类型：

image_path="dataset/train/ants/0013035.jpg"
from PIL import Image
img=Image.open(image_path)
print(type(img))

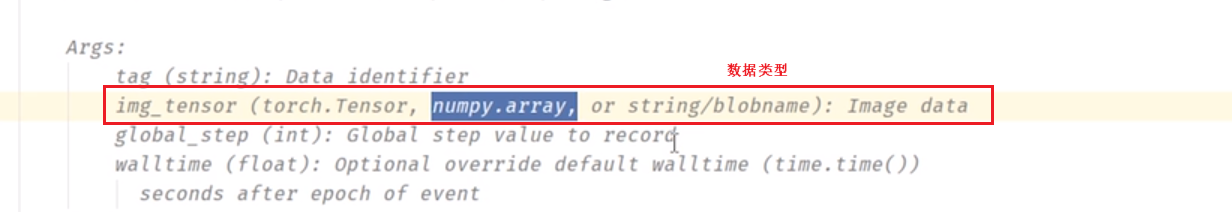

发现不是方法中的数据类型，需要进行转换
图像处理——PIL、OpenCV和numpy表示图像数据格式的相互转换

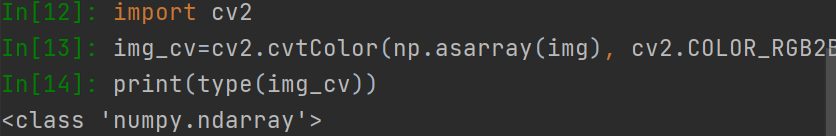

• opencv将图片转化为numpy

import cv2
img_cv=cv2.cvtColor(np.asarray(img), cv2.COLOR_RGB2BGR)
print(type(img_cv))

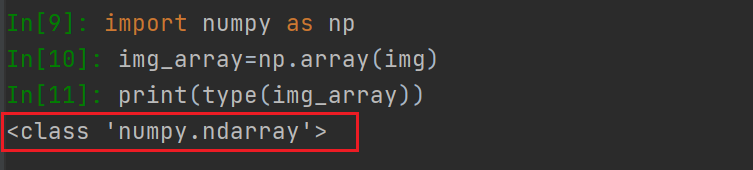

• 直接用numpy转化

import numpy as np
img_array=np.array(img)
print(type(img_array))

版本号：cuda9.1 torch 0.4.0 tensorflow-gpu 1.7.0 tensorboard 1.15.0

三、代码和实验结果

1. 实验一

点击查看代码

from torch.utils.tensorboard import SummaryWriter

#对类实例化
writer=SummaryWriter("logs") #指定文件夹

# #添加image
# writer.add_image()
#添加数
#y=2x
for i in range(100):
    writer.add_scalar("y=2x",2*i,i)
##y=x*x
#for i in range(100):
#    writer.add_scalar("y=x*x",i*i,i)
#关闭
writer.close()

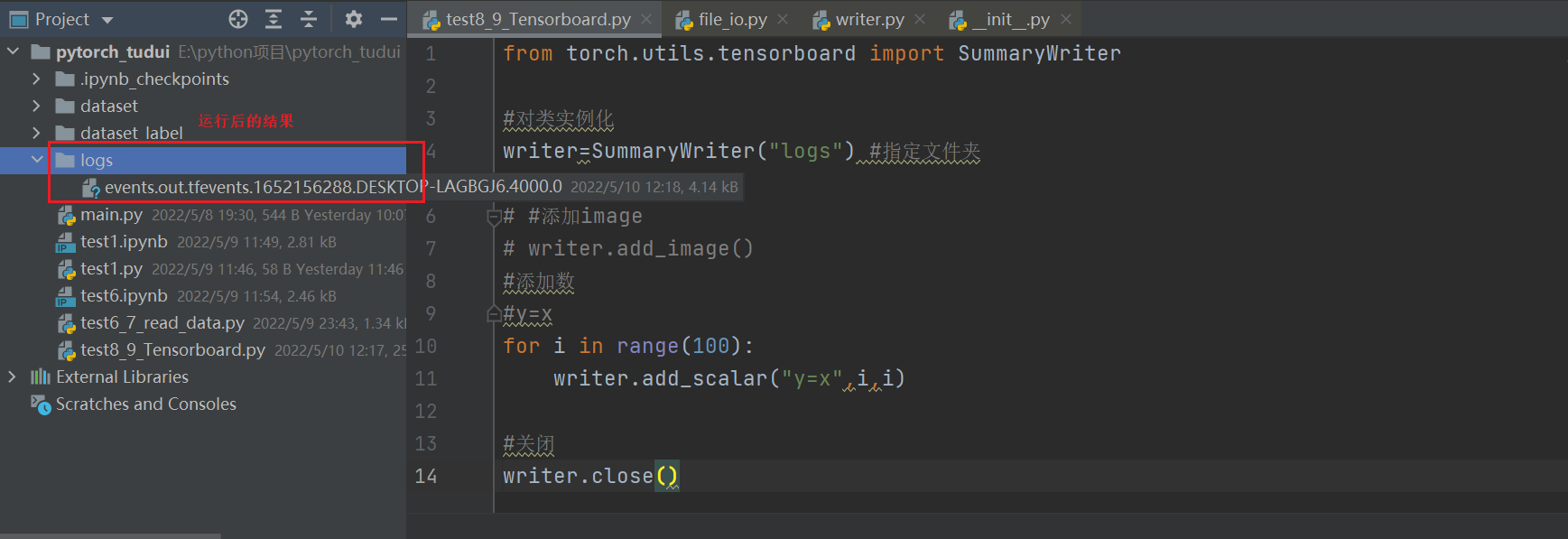

• 先删除之前logs下的文件，再运行，不然会显示出现问题，不删除就是之前运行的都会输出
• 在terminal输入命令，更改显示地址

tensorboard --logdir=logs --host=127.0.0.1

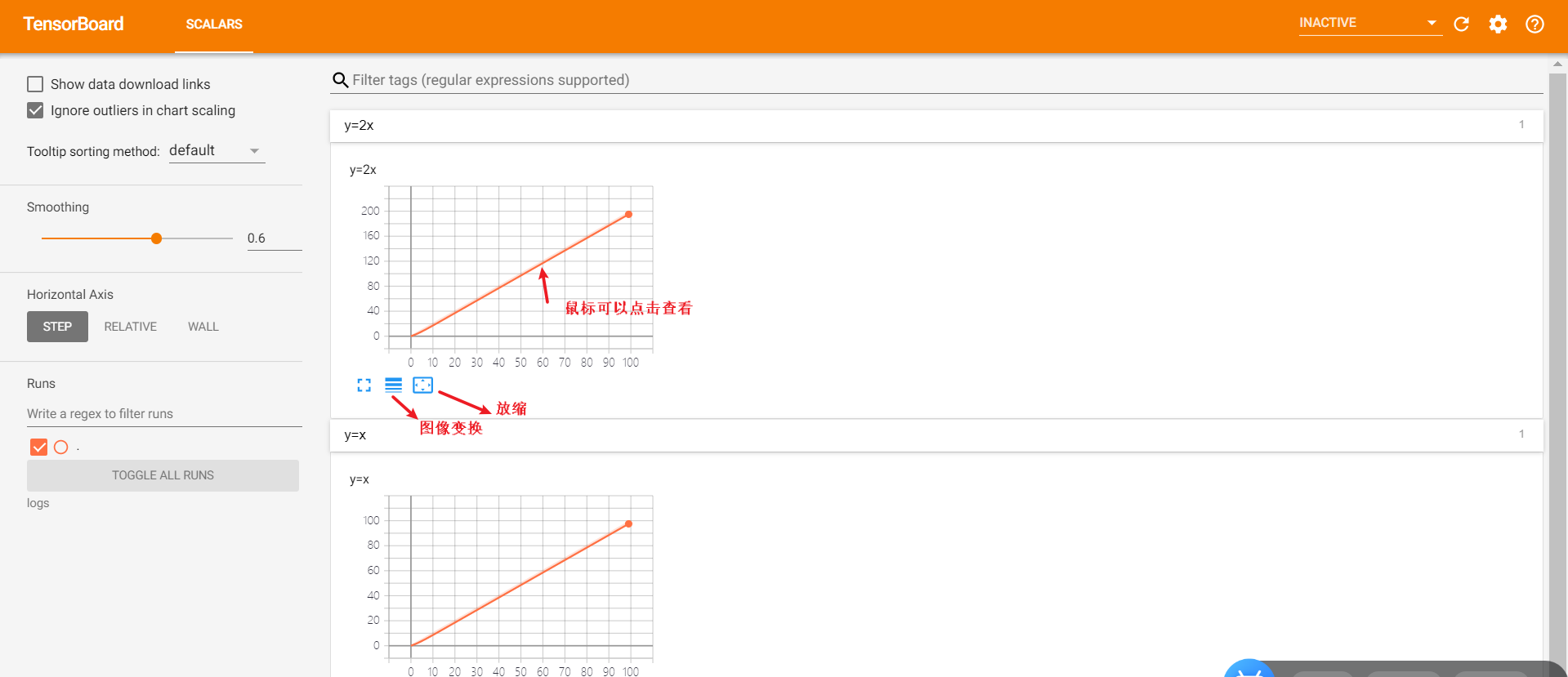

• 运行结果：

2. 实验二

• 将图片转换为numpy

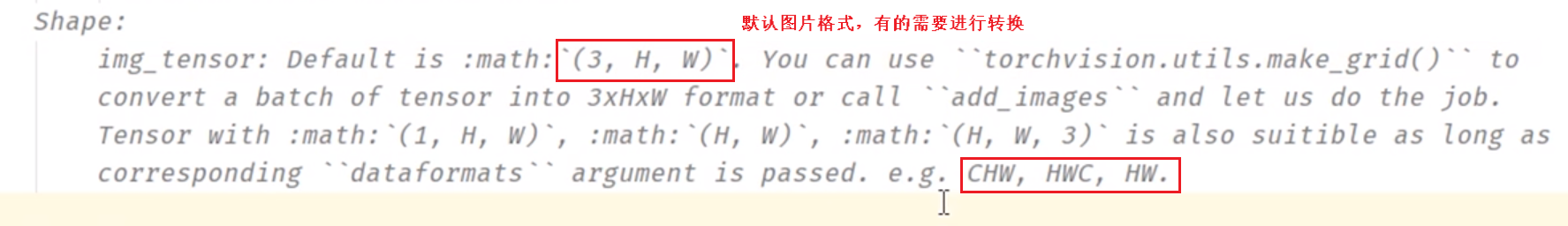

• 指定图片的格式

• 代码执行

from torch.utils.tensorboard import SummaryWriter
import numpy as np #将图片转换为numpy
from PIL import Image


#对类实例化
writer=SummaryWriter("logs") #指定文件夹
# image_path="dataset_label/train/ants_image/0013035.jpg"  #下面轮数为1
image_path="dataset_label/val/bees/6a00d8341c630a53ef00e553d0beb18834-800wi.jpg" #下面轮数为2
img_PIL=Image.open(image_path)
img_array=np.array(img_PIL)
print(type(img_array))
print(img_array.shape)
# #添加image
writer.add_image("test",img_array,2,dataformats='HWC')#参数：名称，图片，执行的轮数，指定格式

#关闭
writer.close()

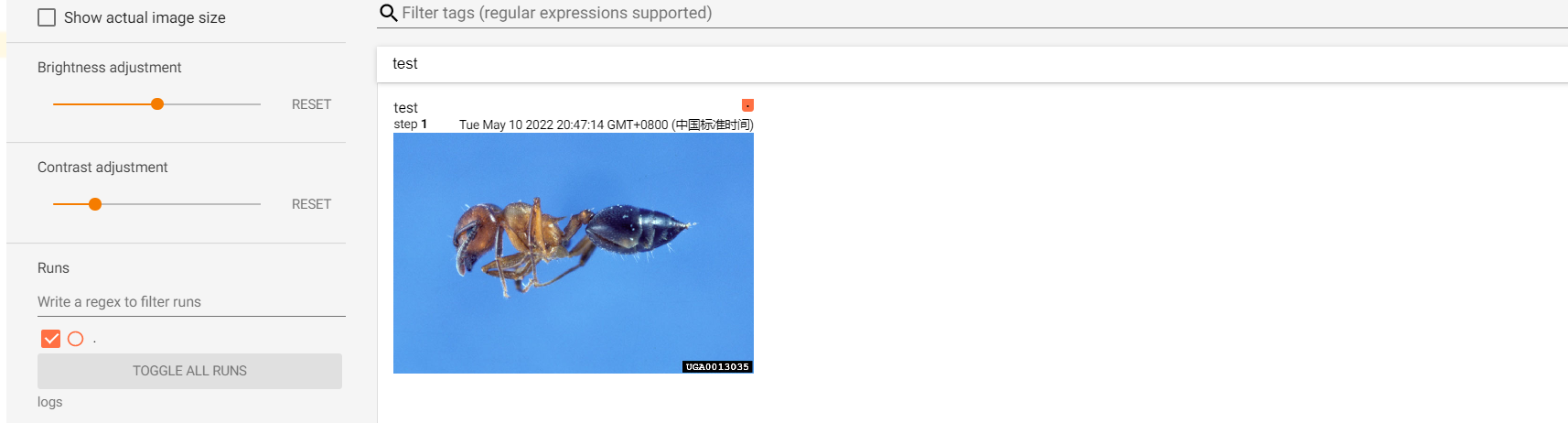

• 执行结果

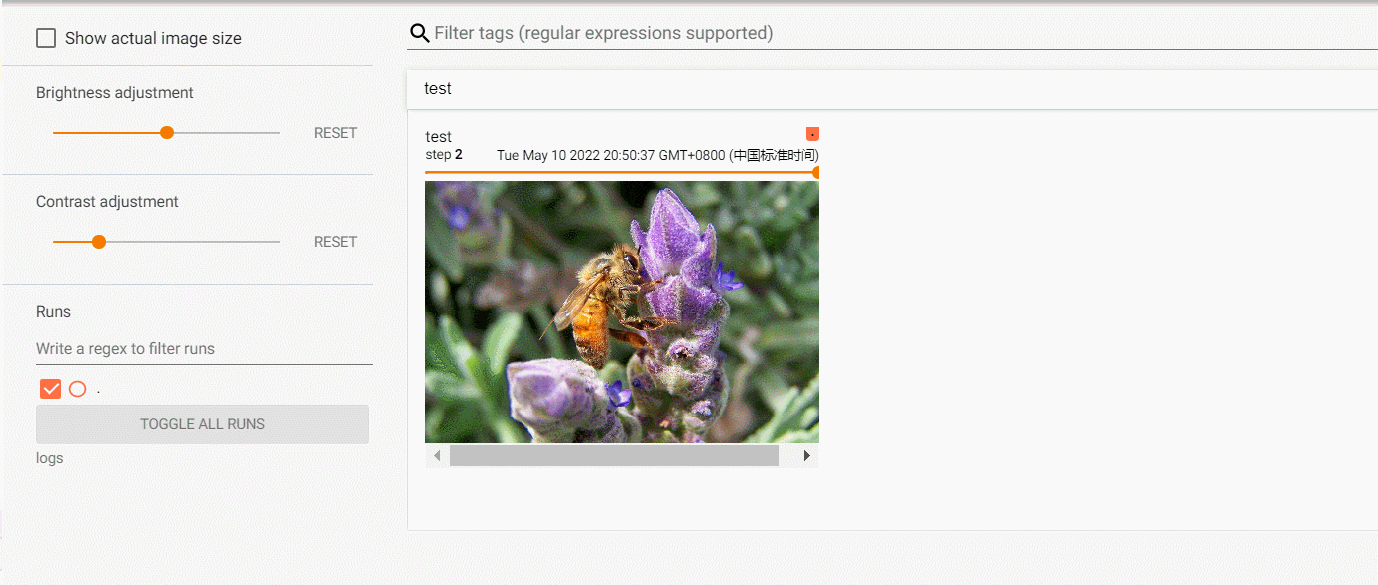

使用验证集的图片，step=2，执行效果：

3.实验三

• 代码

点击查看代码

import numpy as np
from torch.utils.tensorboard import SummaryWriter  # 也可以使用 tensorboardX
# from tensorboardX import SummaryWriter  # 也可以使用 pytorch 集成的 tensorboard

writer = SummaryWriter()
for epoch in range(100):
    writer.add_scalar('add_scalar/squared', np.square(epoch), epoch)
    writer.add_scalars("add_scalars/trigonometric", {'xsinx': epoch * np.sin(epoch/5), 'xcosx': epoch* np.cos(epoch/5), 'xtanx': np.tan(epoch/5)}, epoch)

writer.close()

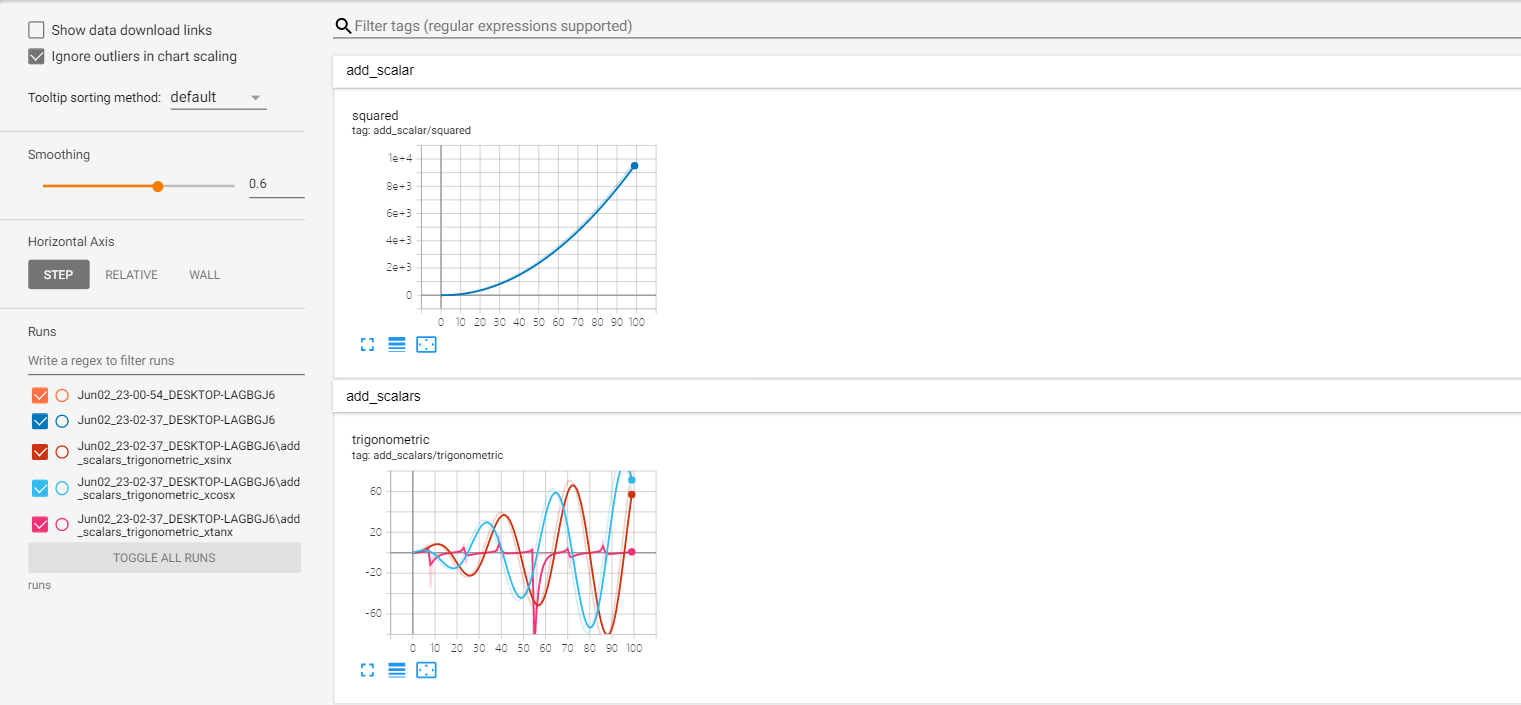

• 效果图

• 生成的文件

• 运行代码

tensorboard --logdir=runs --host=127.0.0.1
