mathematica中贝塞尔曲线的疑惑

mathematica中贝塞尔曲线的疑惑

mathematica贝塞尔曲线疑惑

起因

因工作中需要用贝塞尔曲线来作为角色登场的路线，所以游戏设计中有多条曲线；对于控制点数>4的贝塞尔曲线发现与游戏实际中显示的不同

对于path3的控制点为{{50,1400},{600,813},{-400,628},{110,296},{440,136},{192,-105}}

* 游戏中的路径



游戏中的路径



* mathematica出现不同

第一次直接使用贝塞尔曲线命令如下

Graphics[{BezierCurve[pts3], Green, Line[zon], Black, Point[zon]},
 Axes -> True]

得到如下图形

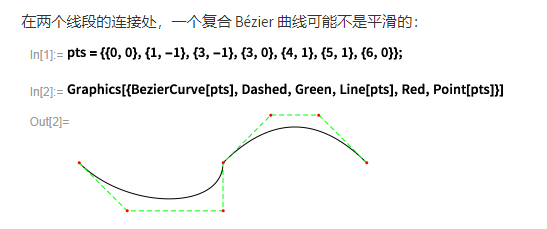

对于此mathematica给予如下解释

并给出了将两点重合进行平滑的方式，但是认为不精确故而弃用



相邻点共点近似法



奇怪的b样条

在mathematica中存在一个b样条曲线的函数，该函数定义为
非均匀有理 B 样条曲线.貌似与贝塞尔曲线有联系，但是有什么联系目前不详
用b样条曲线处理path3得到一条光滑曲线
代码

Graphics[{BSplineCurve[pts3, SplineKnots -> Automatic], Green,
 Line[zon]}]



b样条的光滑曲线



但是依然存在较大差距尤其是zon区域外mathematica两次绘图都存在有曲线部分

目前的疑惑有三点

• b样条和贝塞尔的区别在哪
• mathematica中对于多阶贝塞尔曲线是否是单纯的拼接而成
• mathematica给出了一个多阶贝塞尔曲线的生成例子之间存在什么关系
