PowerDesigner的使用

PowerDesigner的使用；

第一步； 打开Powerdesigner

第二步；点击Greate  model

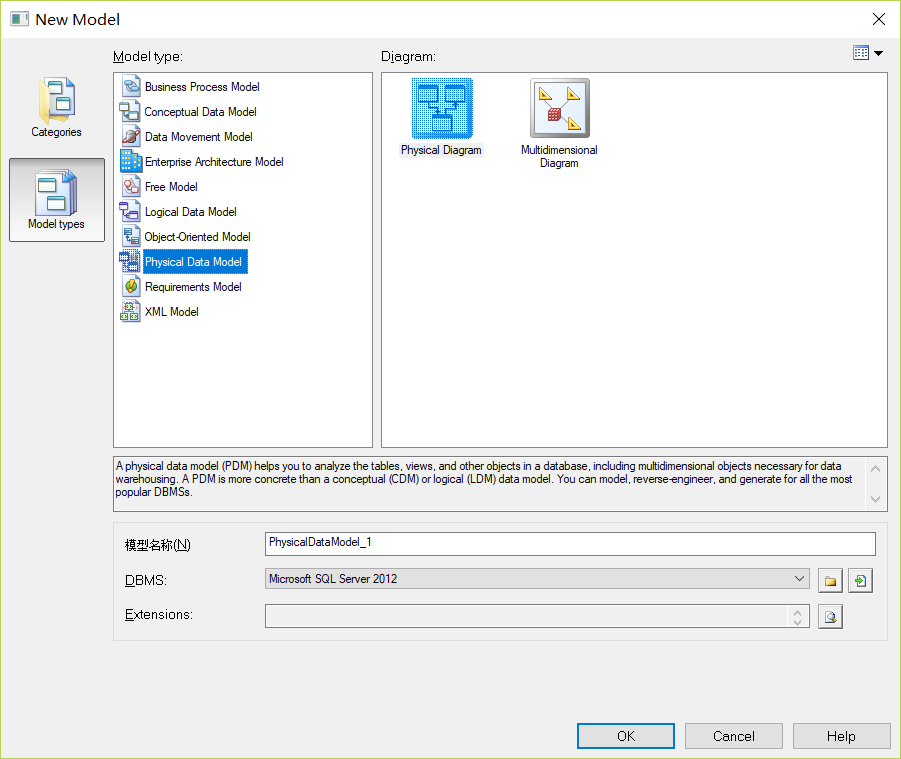

第三步；左键点击Model  types，再点击Physical    Data  model 模型名称要用英文或字母，再点击OK‘建

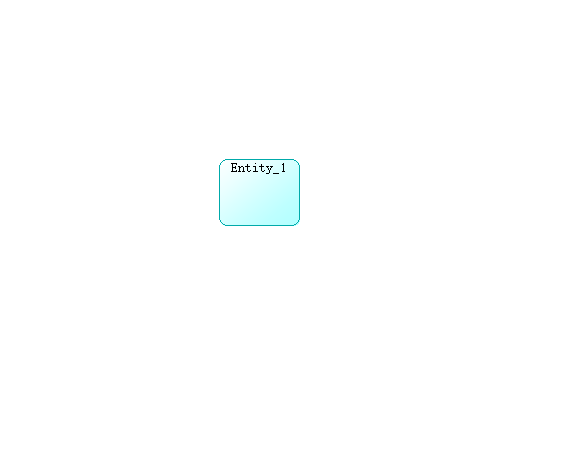

第四步；点击右边框里的Tabel（实体建模）然后在中间空白区域左键



会出现要用的编辑框进行编辑

双击编辑框进行编辑

第五步；打开编辑框进行编辑，输入需要编辑内容名称Name可以使用中文。但Code要使用英文或字母表示，然后点击确定

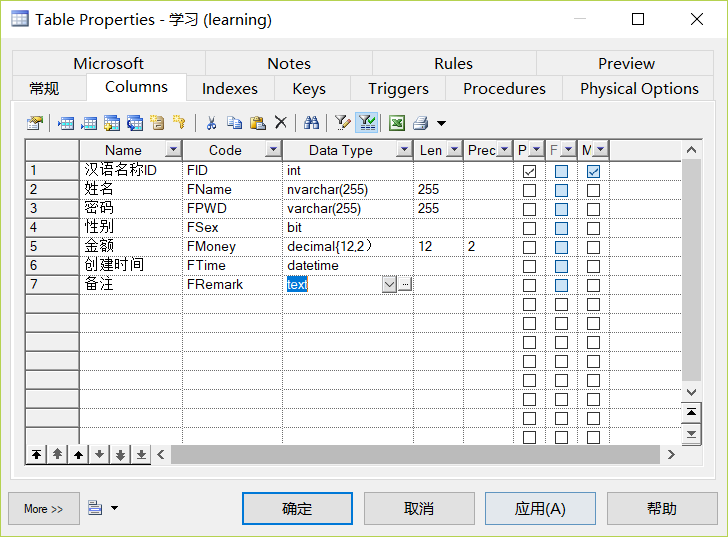

 第六步；点击   Co'lumns进行要输入的内容编辑，输入要编辑的内容，然后点击应用



注释；

     int；int是整数

     nvarchar（4）；可以输四个汉字，也可以输4个字母，但最多四个

       varchar（4）； 可以输入4个字线，也可以输入两个汉字

     bit；表示信息的最小单位

     decimal；表示带小数的数值，decimal（18，2） 总长18位。 点前面16位，点后面2位

     datetime；是时间类型

     text；文档

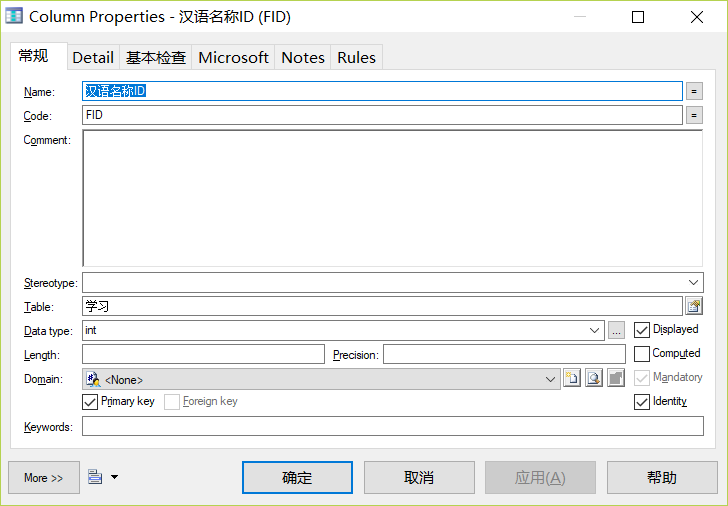

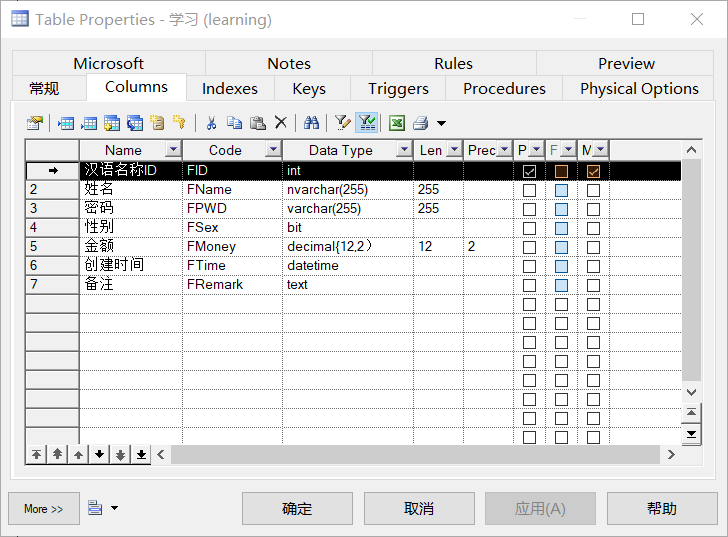

第七步；双击Name旁边的箭头，然后显示出对话框，然后在Identity上面打勾，在点击应用，最后点击确定。

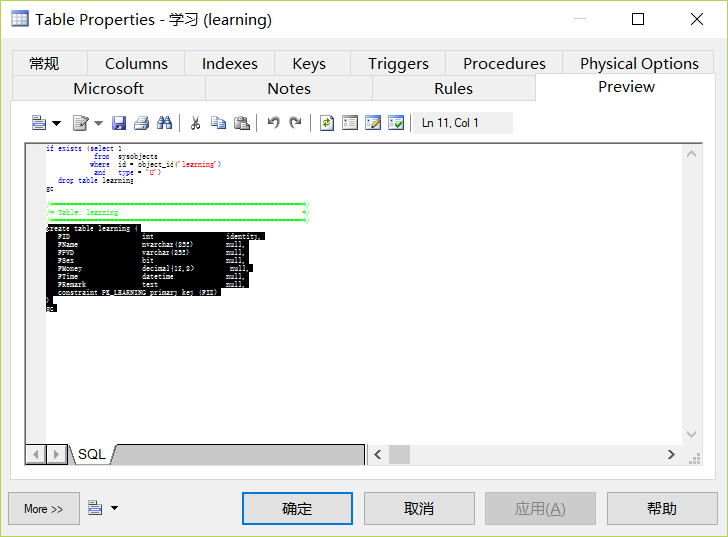

第八步；点击Preview，复制绿色代码以下的代码{不包含绿色代码）

完成以上操作后打开

使用SQL来检验数据是否正确；

1.打开SQL软件

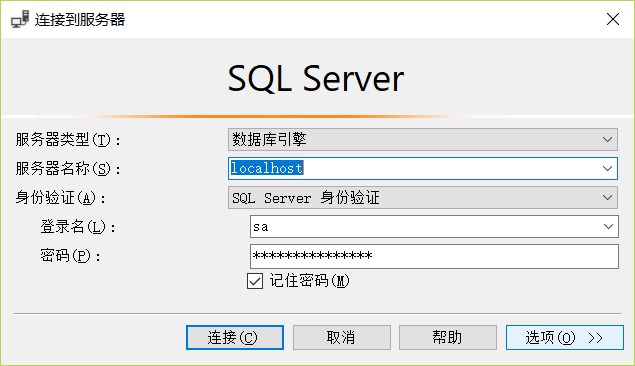

2.登陆ID;点击链接

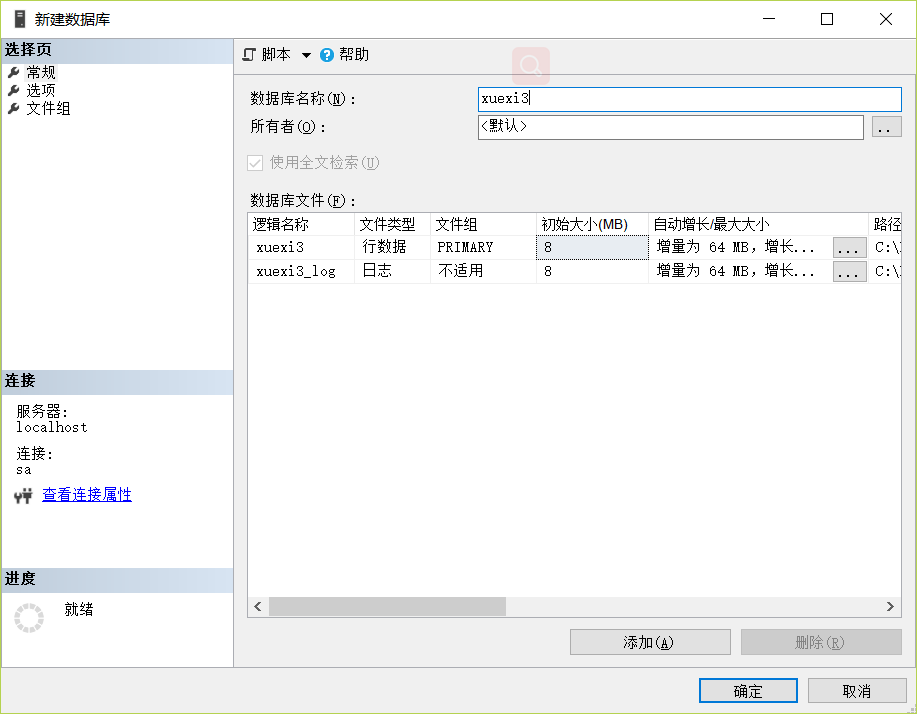

3.右键点击数据库，点击新建数据，名称输入字母或英文；然后点确定

4.右键点击新建数据{例如



。点击确认查询数据

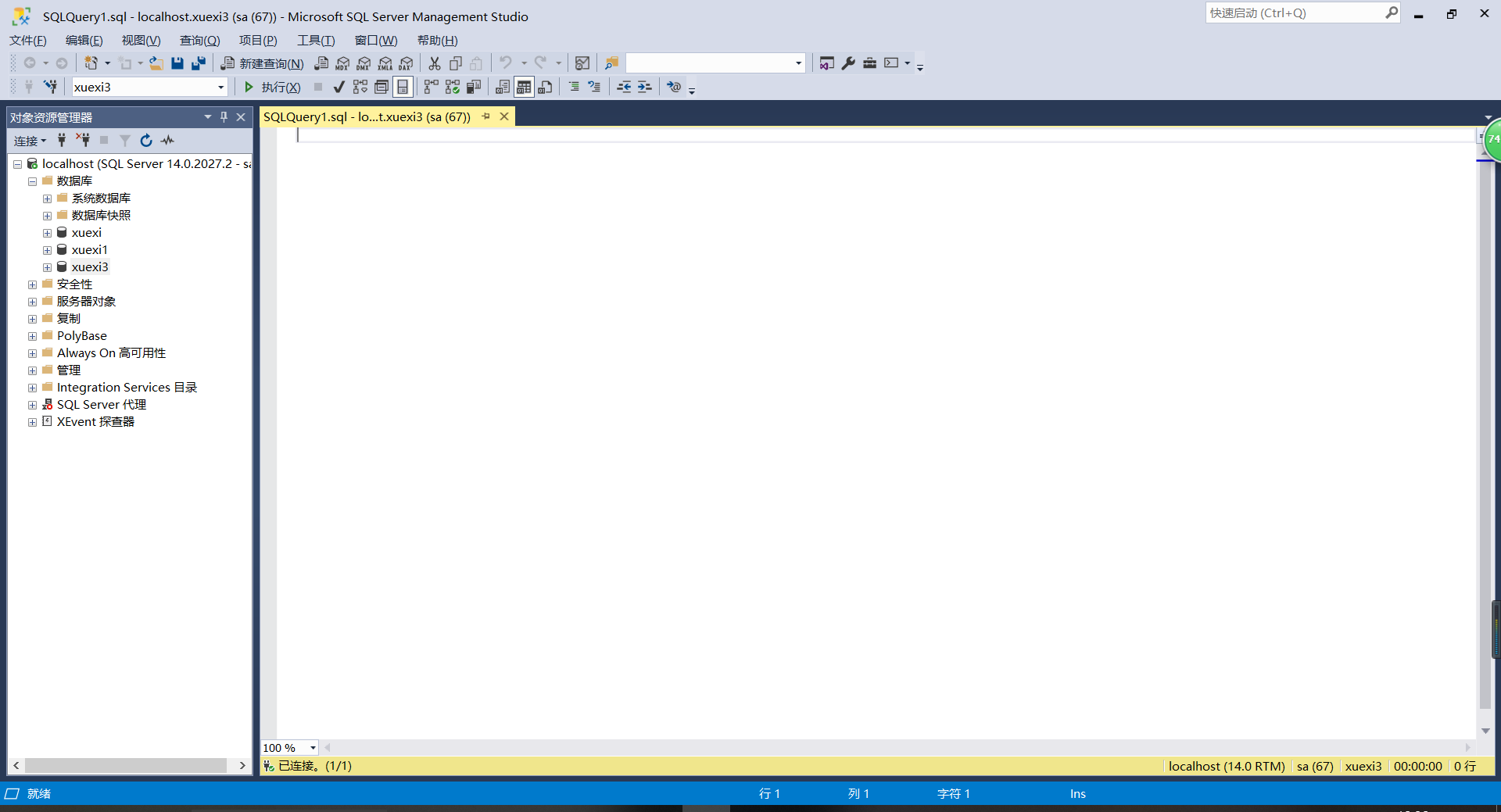

5. 确定一下是刚新建的那个数据库；

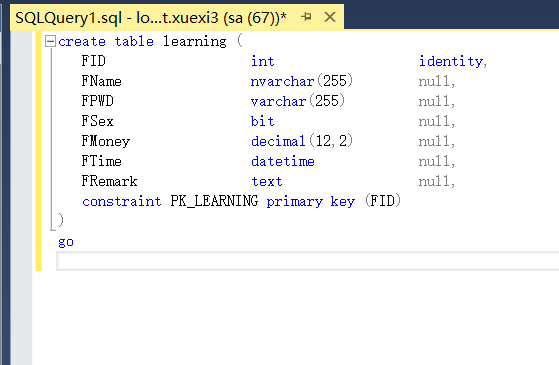

6.然后把第八步复制的程序粘贴到空白出



7. 点击执行

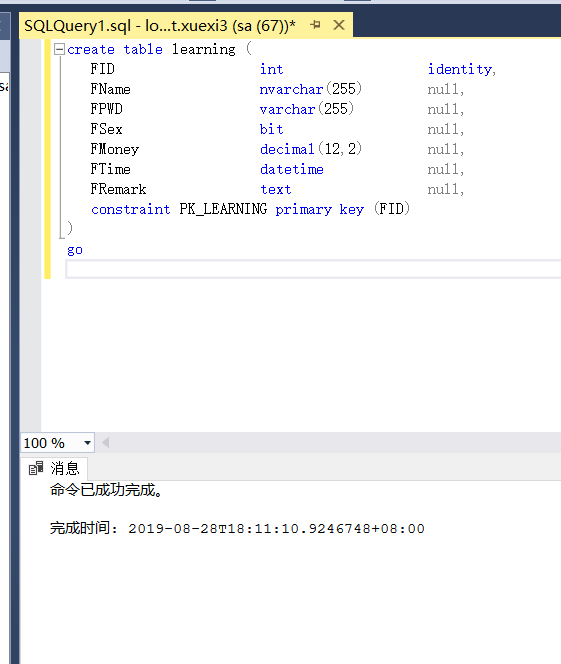

8.执行后看到程序下方消息中出现（命令已成功完成）即可
