ovs学习自用

ovs框架

当前最新代码包主要包括以下模块和特性：

ovs-vswitchd： 主要模块，实现switch的daemon，包括一个支持流交换的Linux内核模块；
ovsdb-server： 轻量级数据库服务器，提供ovs-vswitchd获取配置信息，例如vlan、port等信息；
ovs-brcompatd： 让ovs-vswitch替换linux bridge，包括获取bridge ioctls的Linux内核模块；
ovs-dpctl：用来配置switch内核模块；
ovs-vsctl： 查询和更新ovs-vswitchd的配置；
ovs-appctl： 发送命令消息，运行相关daemon；
ovs-ofctl： 查询和控制OpenFlow交换机和控制器；
ovs-openflowd：一个简单的OpenFlow交换机；
ovs-controller：一个简单的OpenFlow控制器；
ovs-pki：OpenFlow交换机创建和管理公钥框架；
ovs-tcpundump：tcpdump的补丁，解析OpenFlow的消息；
ovs-bugtool：管理openvswitch的bug信息。

OpenvSwitch（OVS）全面解读_ovs作用-CSDN博客具体看这个

ovs的port

SDN控制器

6. SDN - SDN控制器 - 《SDN网络指南》 - 书栈网 · BookStack

ovs-vsctl 命令详解
网桥Bridge

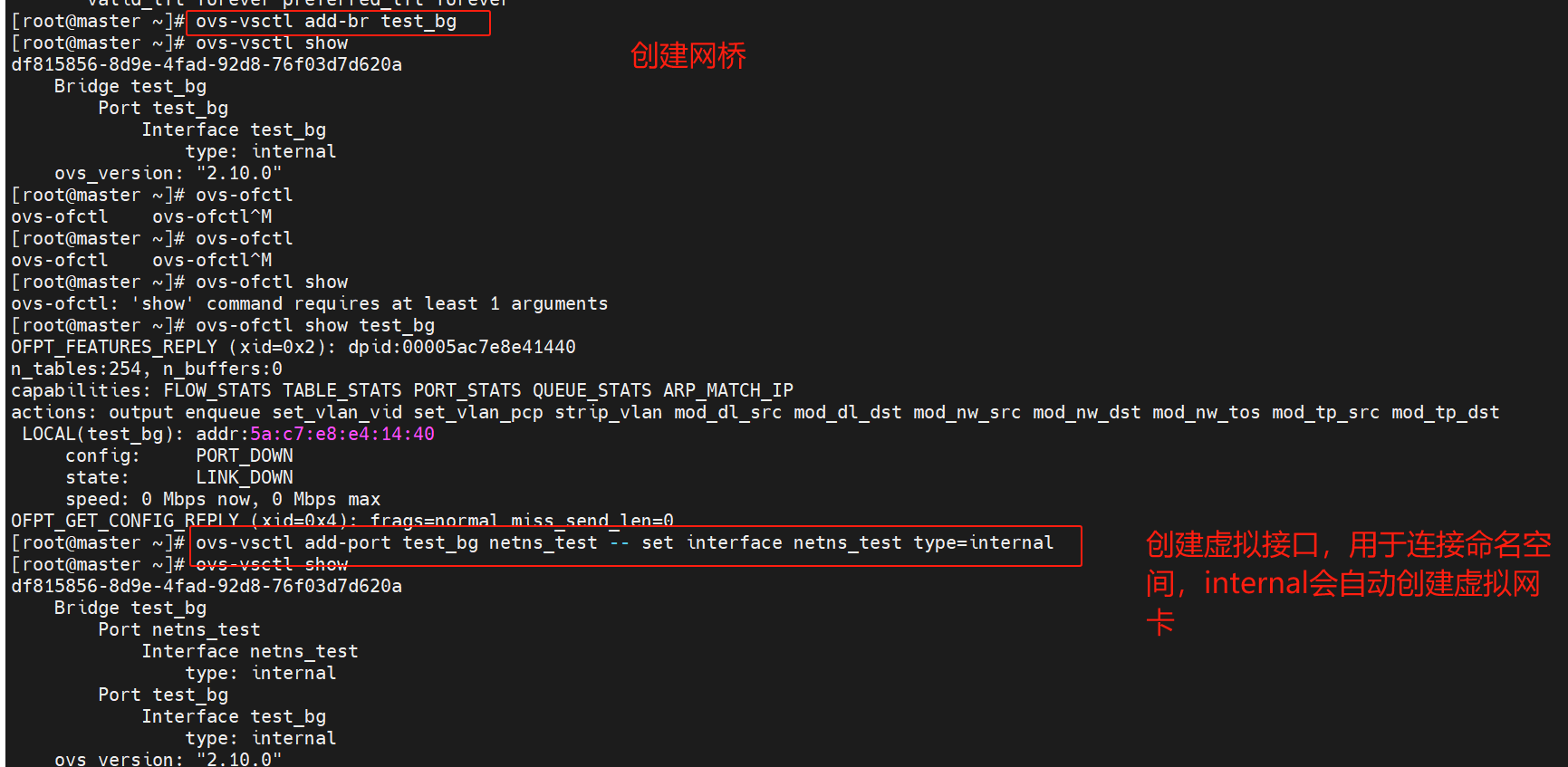

创建 Bridge
ovs-vsctl add-br br0

删除 Bridge
ovs-vsctl del-br br0

列出 Bridge
ovs-vsctl list-br

显示详情
ovs-vsctl show

端口 Port
添加端口
ovs-vsctl add-port br0 p1

其中br0 为上面添加的bridge
p1可以是物理端口或者vNic，

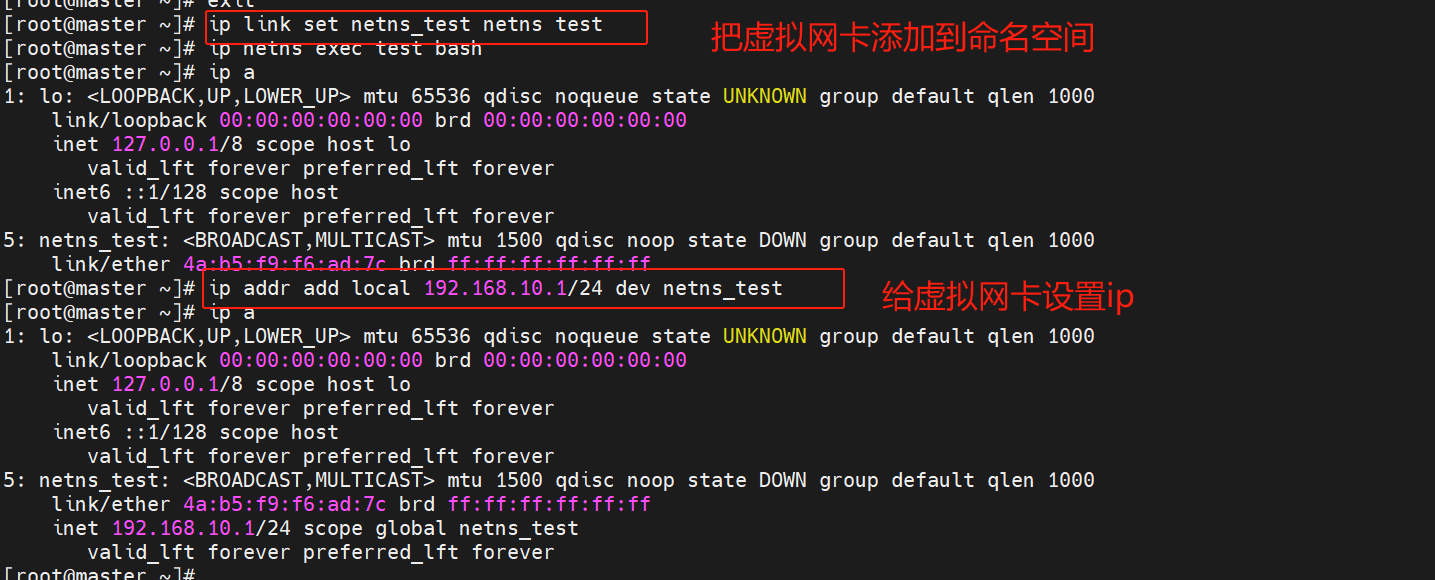

添加虚拟网卡可以使用ip tuntap add mod tap p1 详见ip tuntap命令

移除端口
ovs-vsctl del-port p1

列出端口
ovs-vsctl list-ports br0

查看端口详细数据
ovs-vsctl list interface p1

OF控制器
添加控制器
# ovs-vsctl set-controller <bridge> <target...>
ovs-vsctl set-controller br0 tcp:1.2.3.4:6653
ovs-vsctl set-controller br0 tcp:1.2.3.4:6633 tcp:4.3.2.1:6633

移除控制器
ovs-vsctl del-controller br0

查询控制器
ovs-vsctl get-controller br0

注:命令ovs-vsctl show会显示is_connected状态显示连接控制器是否成功

Vlan相关
配置端口为Access口
ovs-vsctl set port eth0 tag=10

设置br0中的端口eth0为VLAN 10的access口

添加eth1到指定bridge br0中，同时将其配置成指定VLAN 10的access端口
ovs-svctl add-port br0 eth1 tag=10

配置端口为Trunk口
在br0上添加port eth1为VLAN 10,11的trunk
ovs-vsctl add-port br0 eth1 trunk=10,11

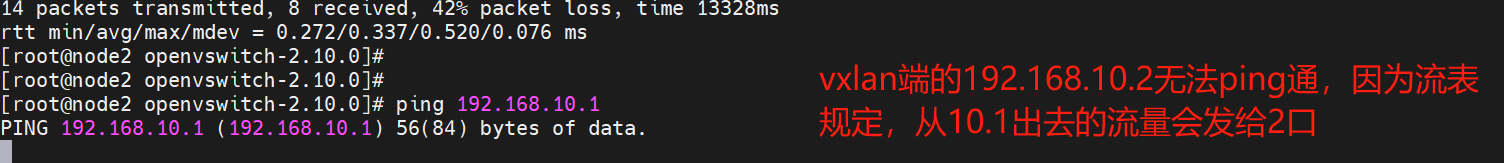

在bridge ovs0中添加远端IP为10.10.10.1的VXLAN endpoint端口vxlan0

其他
一条命令创建bridge br0的，并添加eth0到br0中
ovs-vsctl add-br br0 -- add-port br0 eth0
设置OpenFlow版本

ovs-vsctl set bridge br0 protocols=OpenFlow10,OpenFlow13
————————————————
