RDMA网卡测试

查看网卡信息

ibv_devices

系统中所有的 RDMA 设备，包括其名称和端口信息

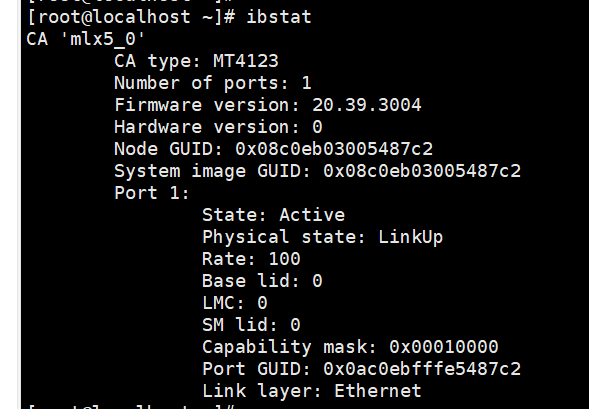

ibstat

显示系统中所有的 RDMA设备的详细信息，包括名称、状态

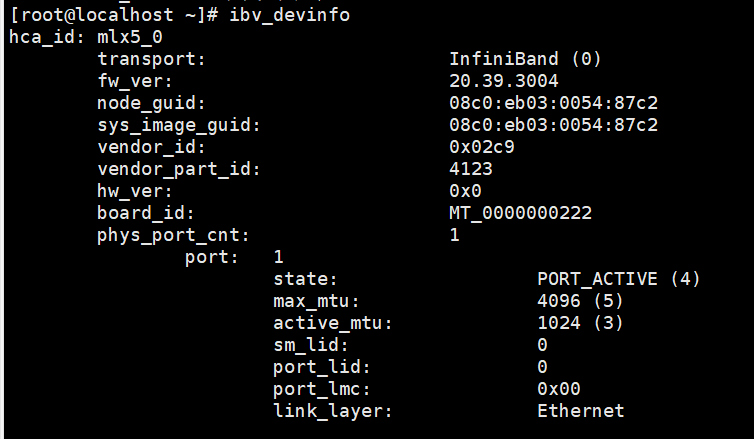

ibv_devinfo

显示系统中所有的 RDMA 设备的详细信息，包括名称、端口信息、状态

ibdev2netdev

列出RDMA设备与其对应的网络设备之间的映射关系，包括RDMA 设备的索引、名称和对应的网络设备的名称等信息

bv_xxx_pingpong

1. **`ibv_rc_pingpong`：** 用于测试 Reliable Connection (RC) 的性能。

2. **`ibv_uc_pingpong`：** 用于测试 Unreliable Connection (UC) 的性能。

3. **`ibv_ud_pingpong`：** 用于测试 Unreliable Datagram (UD) 的性能。

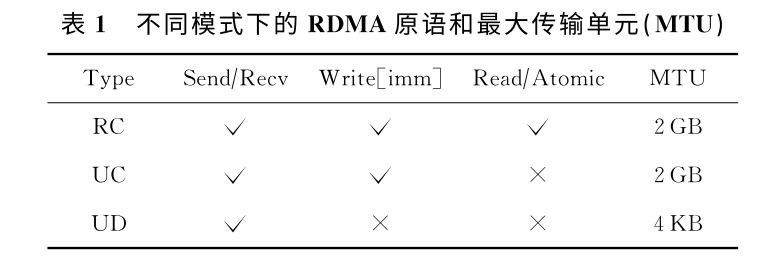

ＲＤＭＡ通信链路可以被配置为３种模式，分别是可靠连接（ｒｅｌｉａｂｌｅ ｃｏｎｎｅｃｔｉｏｎ，ＲＣ）、不可靠连接（ｕｎｒｅｌｉａｂｌｅ ｃｏｎｎｅｃｔｉｏｎ，ＵＣ）和不可靠数据报（ｕｎ－ｒｅｌｉａｂｌｅ ｄａｔａｇｒａｍ，ＵＤ）．其中，ＵＤ采用面向无连接的数据报发送方式，支持点对点和点对多的数据传输，而ＲＣ和 ＵＣ模式仅支持点对点的面向连接的数据传输．另外，ＵＤ模式支持的最大数据传输单元为４ＫＢ，而ＲＣ和ＵＤ模式支持多达２ＧＢ的单次数据传输。

对比测试

测试send带宽

RDMA

服务端：

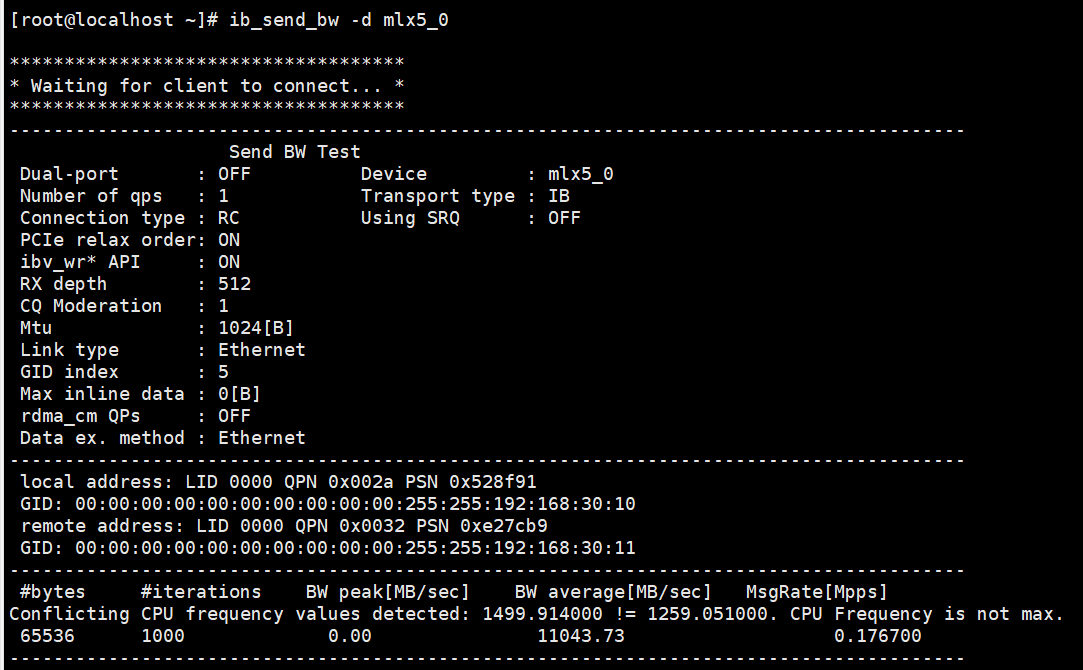

ib_send_bw -d mlx5_0

客户端：

ib_send_bw -d mlx5_0 172.25.6.70 --report_gbits

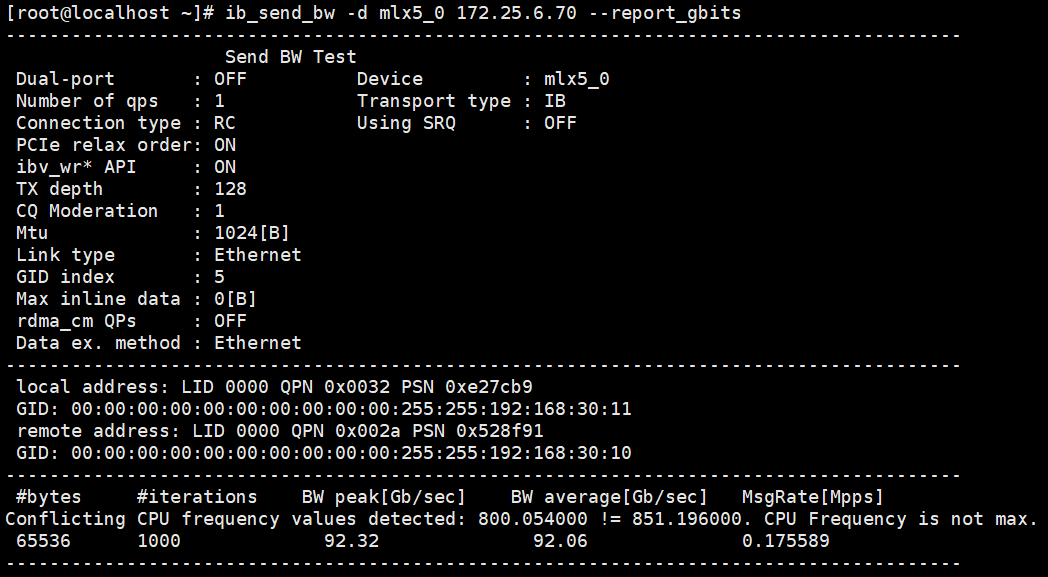

测试结果

 Device：指定了使用的 InfiniBand 设备，这里是 mlx5_0。

Number of qps：表示用于测试的队列对数量，这里是1个。

Transport type：表示传输类型，这里是 InfiniBand（IB）。

Connection type：表示连接类型，这里是 Reliable Connection（RC）。

Using SRQ：表示是否使用了 Shared Receive Queue（SRQ），这里是未使用。

PCIe relax order：表示是否启用了 PCIe 松弛顺序，这里是已启用。

ibv_wr API*：表示是否使用了 InfiniBand Verbs API，这里是已启用。

RX depth：表示接收队列的深度，这里是512。

CQ Moderation：表示完成队列（Completion Queue）的调节，这里是1。

Mtu：表示最大传输单元（MTU），这里是1024字节。

Link type：表示连接类型，这里是 Ethernet 连接。

GID index：表示全局唯一标识符（GID）的索引，这里是5。

Max inline data：表示最大内联数据量，这里是0字节。

rdma_cm QPs：表示是否使用了 RDMA Connection Manager（rdma_cm），这里是未使用。

Data ex. method：表示数据交换的方法，这里是通过 Ethernet 进行的数据交换。

接下来的部分是测试结果：

#bytes：每个数据包的字节数。

#iterations：进行的迭代次数。

BW peak[MB/sec]：带宽峰值，即测试中达到的最高带宽，以兆字节每秒（MB/sec）为单位。

BW average[MB/sec]：平均带宽，即测试中的平均传输速率，以兆字节每秒（MB/sec）为单位。

MsgRate[Mpps]：消息传输速率，以百万个每秒（Mpps）的消息数为单位。

TCP/IP

服务器：

iperf -s -i 2

客户端

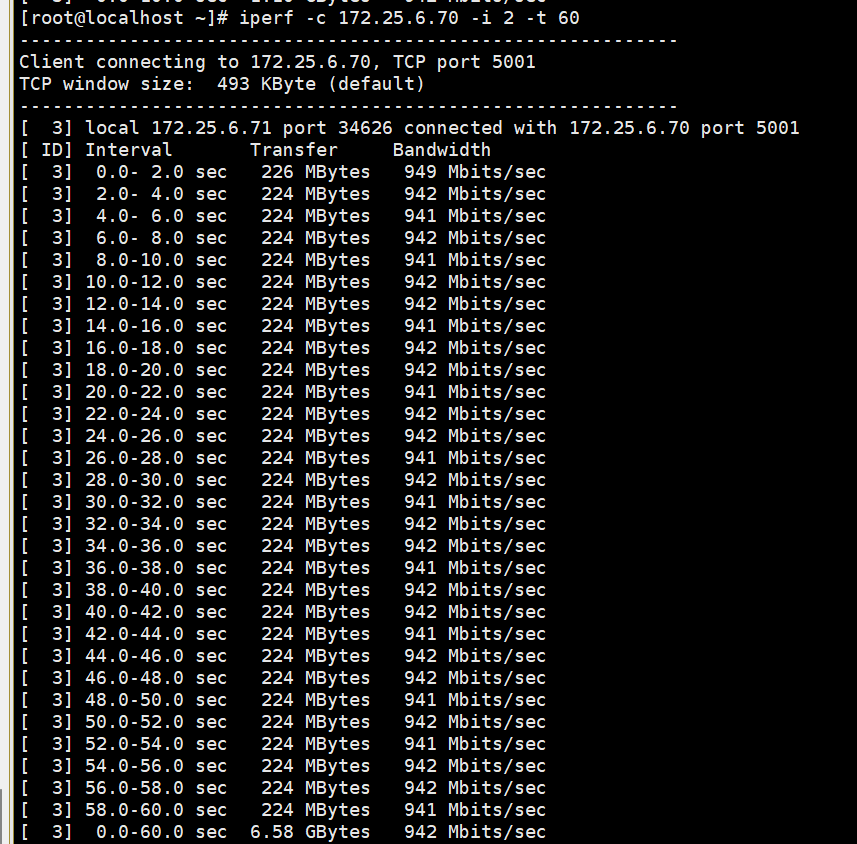

iperf -c 172.25.6.70 -i 1 -t 30

测试结果

 Interval: 测试间隔时间。
Transfer: 在每个间隔内传输的数据量。
Bandwidth: 在每个间隔内的带宽，以 Mbits/sec（兆位每秒）为单位。
可以看到，在每个间隔内，大约传输了 224 兆字节的数据，并且带宽维持在大约 942 Mbits/sec 左右。整个测试持续了 60 秒，总共传输了约 6.58 GB 的数据，平均带宽为 942 Mbits/sec

测试write带宽

RDMA

服务端

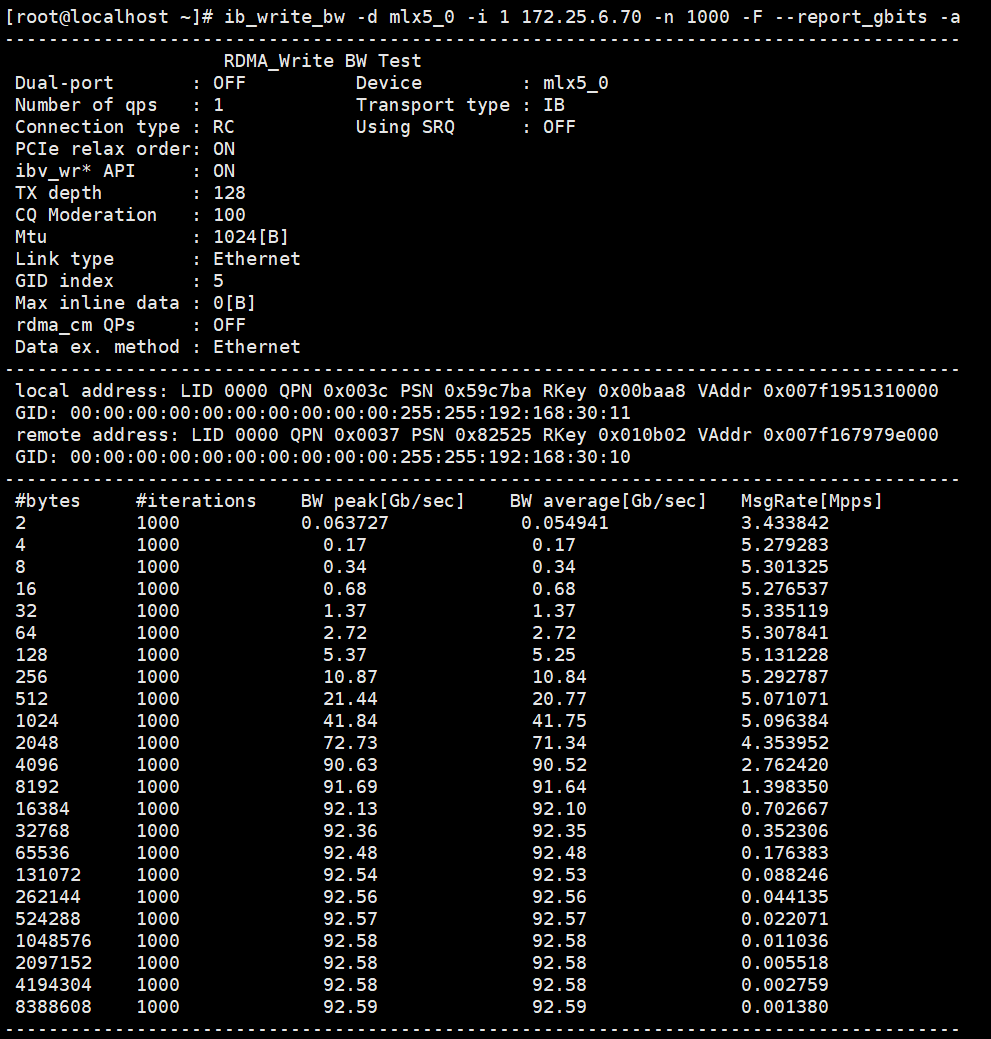

ib_write_bw -d mlx5_0 -a -F

客户端

ib_write_bw -d mlx5_0 -i 1 172.25.6.70 -n 1000 -F --report_gbits -a

测试结果

 #bytes: 数据传输的大小（以字节为单位）。
#iterations: 迭代次数。
BW peak[MB/sec]: 带宽峰值，以兆字节每秒（MB/s）为单位。
BW average[MB/sec]: 平均带宽，以兆字节每秒（MB/s）为单位。
MsgRate[Mpps]: 消息速率，以百万消息每秒（Mpps）为单位。

TCP/IP

 测试write时延

RDMA

服务器

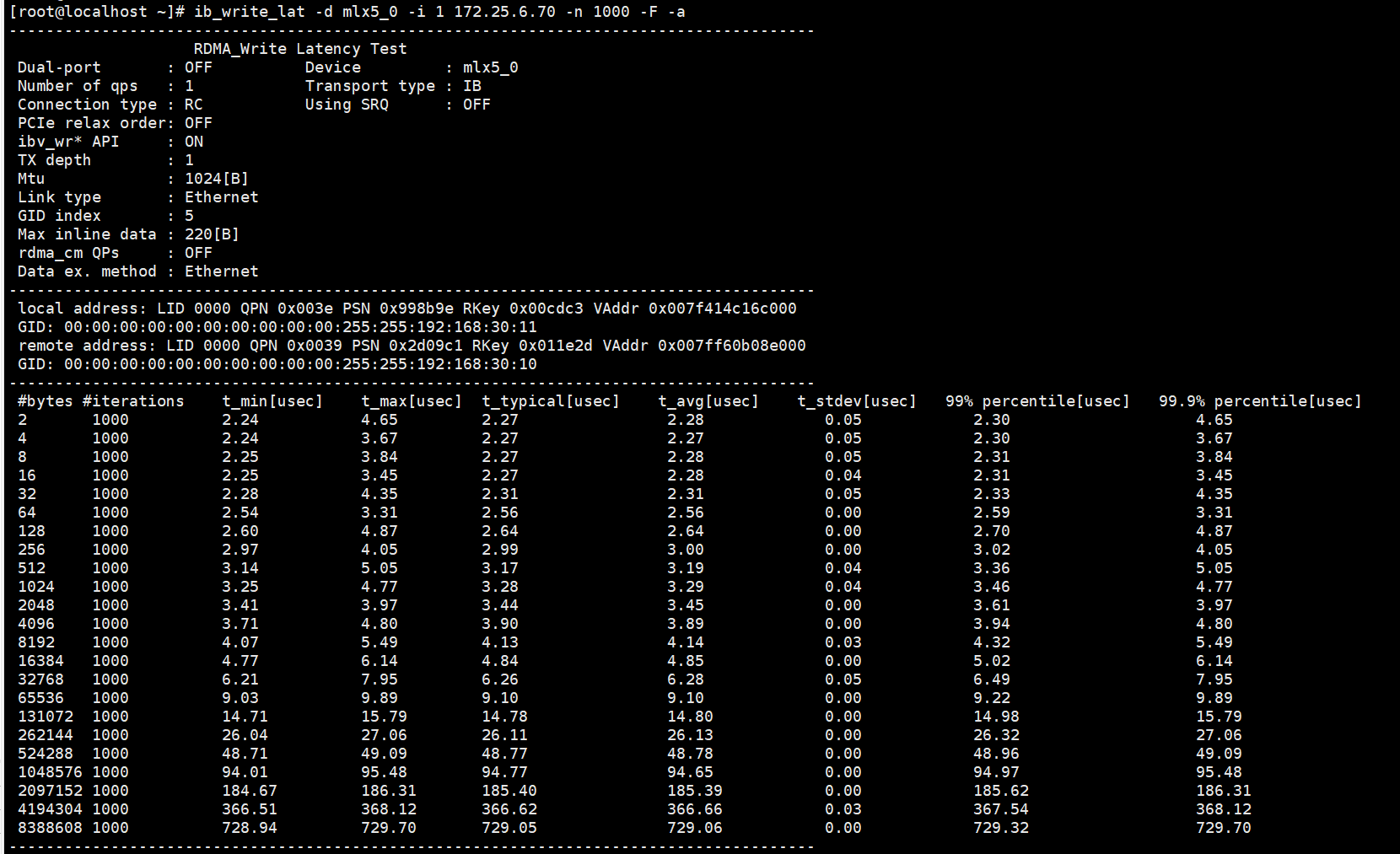

ib_write_lat -d mlx5_0 -a

客户端

ib_write_lat -d mlx5_0 -i 1 172.25.6.70 -n 1000 -F -a

测试结果

#bytes: 消息大小（以字节为单位）。
#iterations: 迭代次数。
t_min[usec]: 最小时间，以微秒（μs）为单位。
t_max[usec]: 最大时间，以微秒（μs）为单位。
t_typical[usec]: 典型时间，以微秒（μs）为单位。
t_avg[usec]: 平均时间，以微秒（μs）为单位。
t_stdev[usec]: 时间标准偏差，以微秒（μs）为单位。
99% percentile[usec]: 百分位数为99的时间，以微秒（μs）为单位。
99.9% percentile[usec]: 百分位数为99.9的时间，以微秒（μs）为单位




百分位数为99的时间表示在一组数据中，有99% 的数据小于或等于这个时间值，而有1% 的数据大于这个时间值。换句话说，它表示了在这组数据中，99% 的数据点都在这个时间值以下，而仅有1% 的数据点在这个时间值以上。

在你提供的数据中，"99% percentile[usec]" 列显示了百分位数为99的时间，以微秒（μs）为单位。这个值代表了在每次测试中，99% 的数据点的时间值都小于或等于这个时间。通常情况下，百分位数为99的时间可以作为评估系统性能的一个指标，特别是在了解数据分布的上限时。

测试read时延

RDMA

服务器

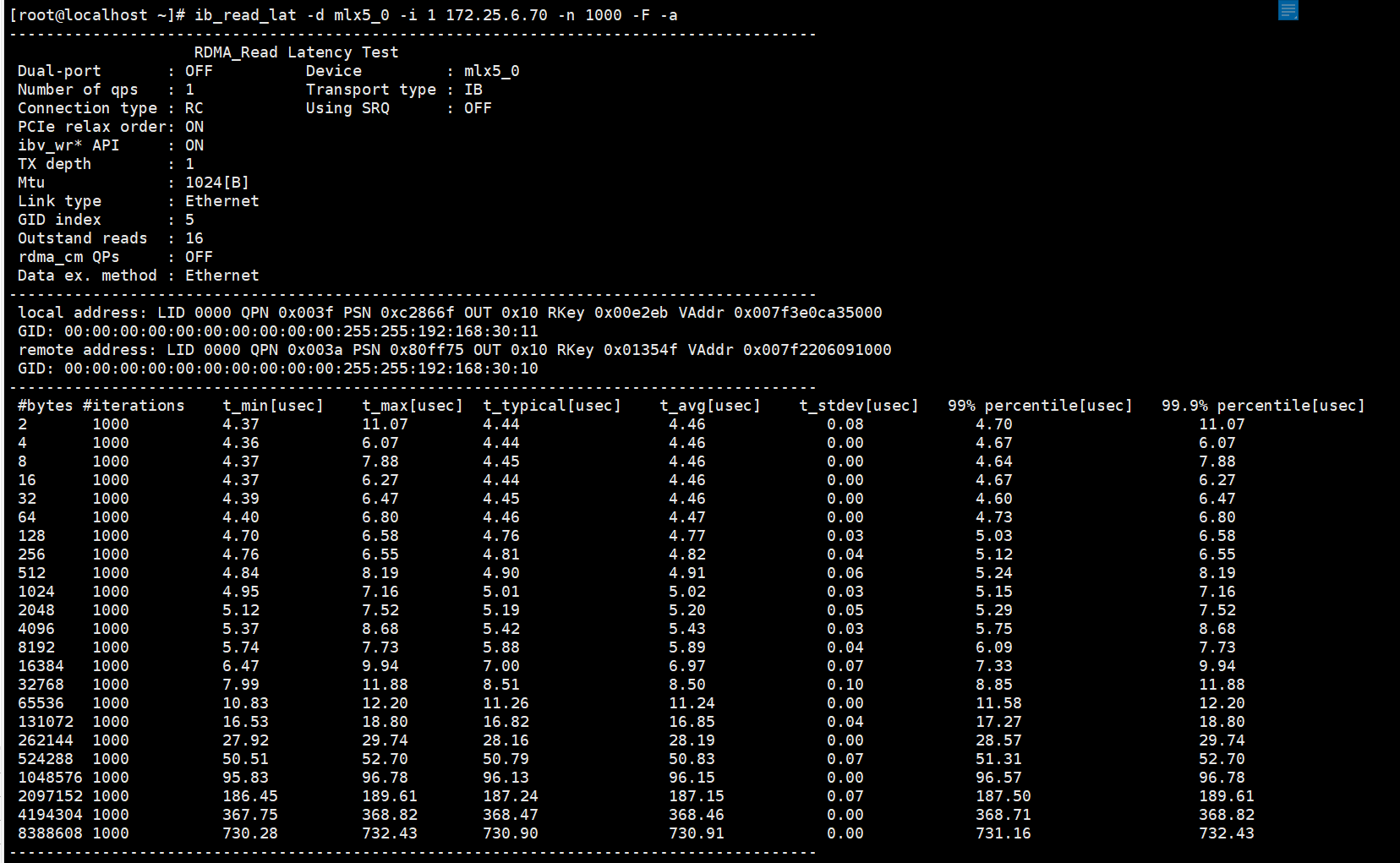

ib_read_lat -d mlx5_0 -a

客户端

ib_read_lat -d mlx5_0 -i 1 172.25.6.70 -n 1000 -F -a
