安卓原生开发-Recovery使用minui绘制图形

源码分析

源码：
https://cs.android.com/android/platform/superproject/main/+/main:bootable/recovery/minui/Android.bp

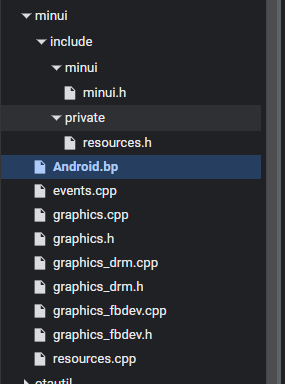

代码结构：

• include 头文件，暴露接口给外部使用。
• events用于处理事件
• graphics 是图形层抽象
  • graphics_drm是图像层的实现：DRM方式
  • graphics_fbdev是图像层的实现：framebuffer方式
• resources是资源处理部分

底层图形渲染接口

多种后端接口类型，用枚举 GraphicsBackend 表示

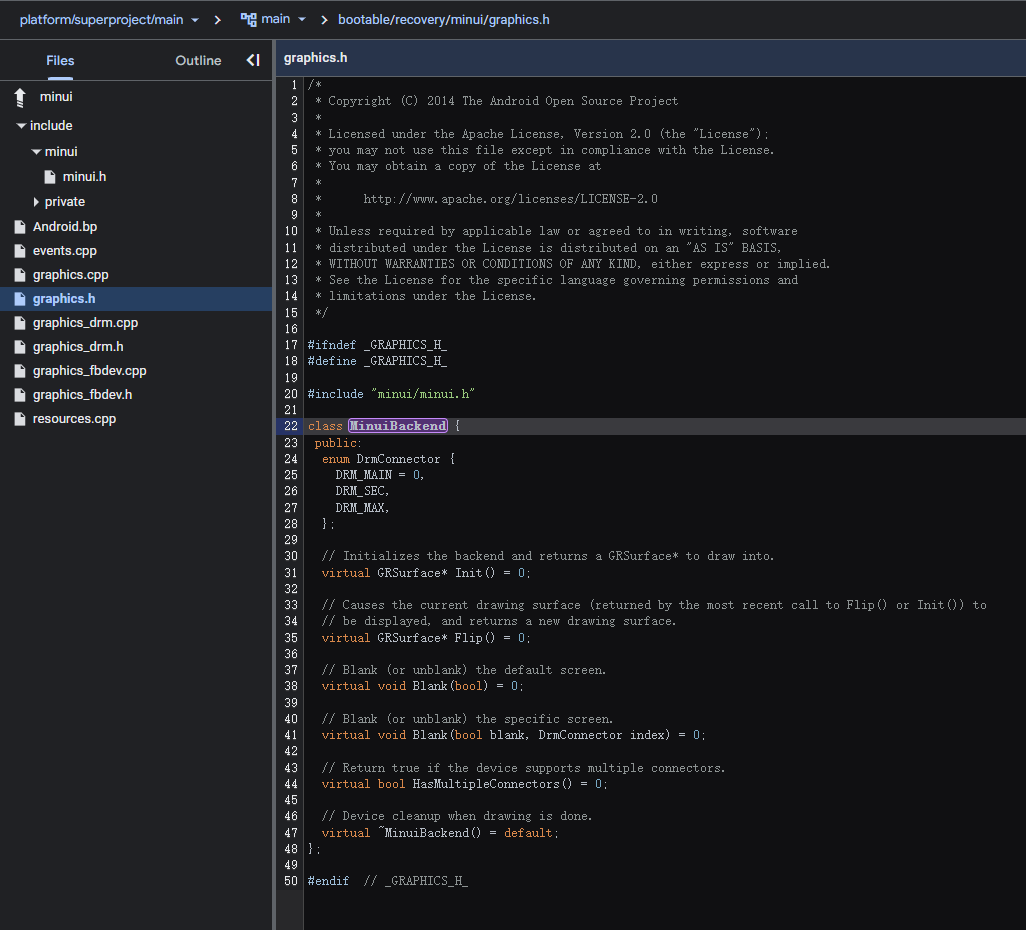

图像层需要实现的 MinuiBackend 后端渲染接口：

• 初始化 Init()

  • fbdev方式下是 open节点 /dev/graphics/fb0
  • drm方式是open节点 /dev/dri/数字编号0~64

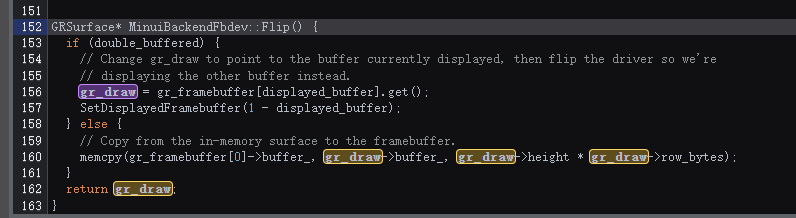

• 返回下一帧渲染 Flip()

  • fb方式的非常简单，乒乓的交替FBIOPUT_VSCREENINFO；非乒乓的直接memcpy
  •

• Blank() 的两个版本接口，默认和指定屏幕

  • FB的实现相对简单，就是驱动的ioctl
  •

• 多屏判断 HasMultipleConnectors()

  • Linux中叫做crtc

• 对象资源销毁~MinuiBackend()

  • 退出接口

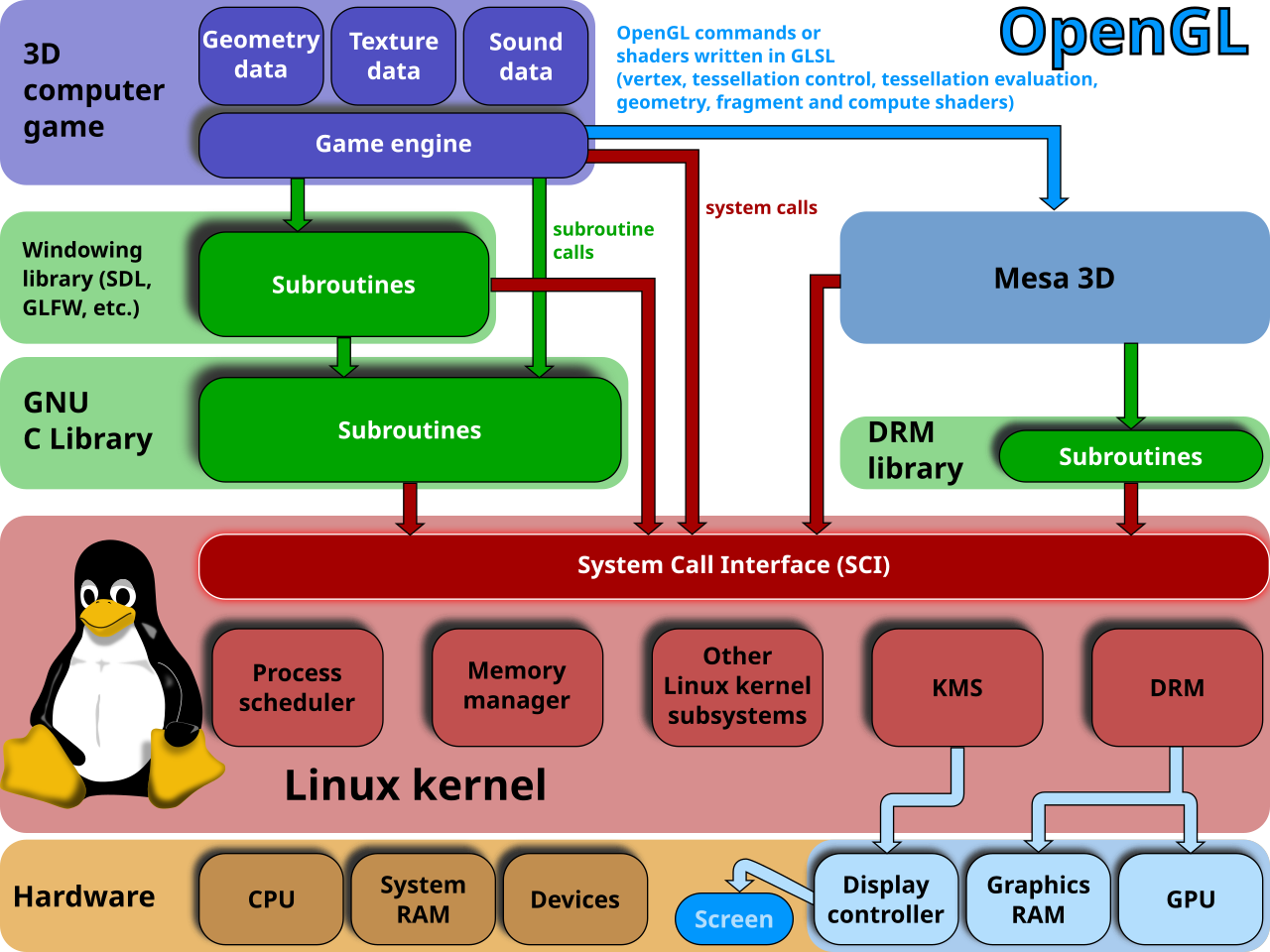

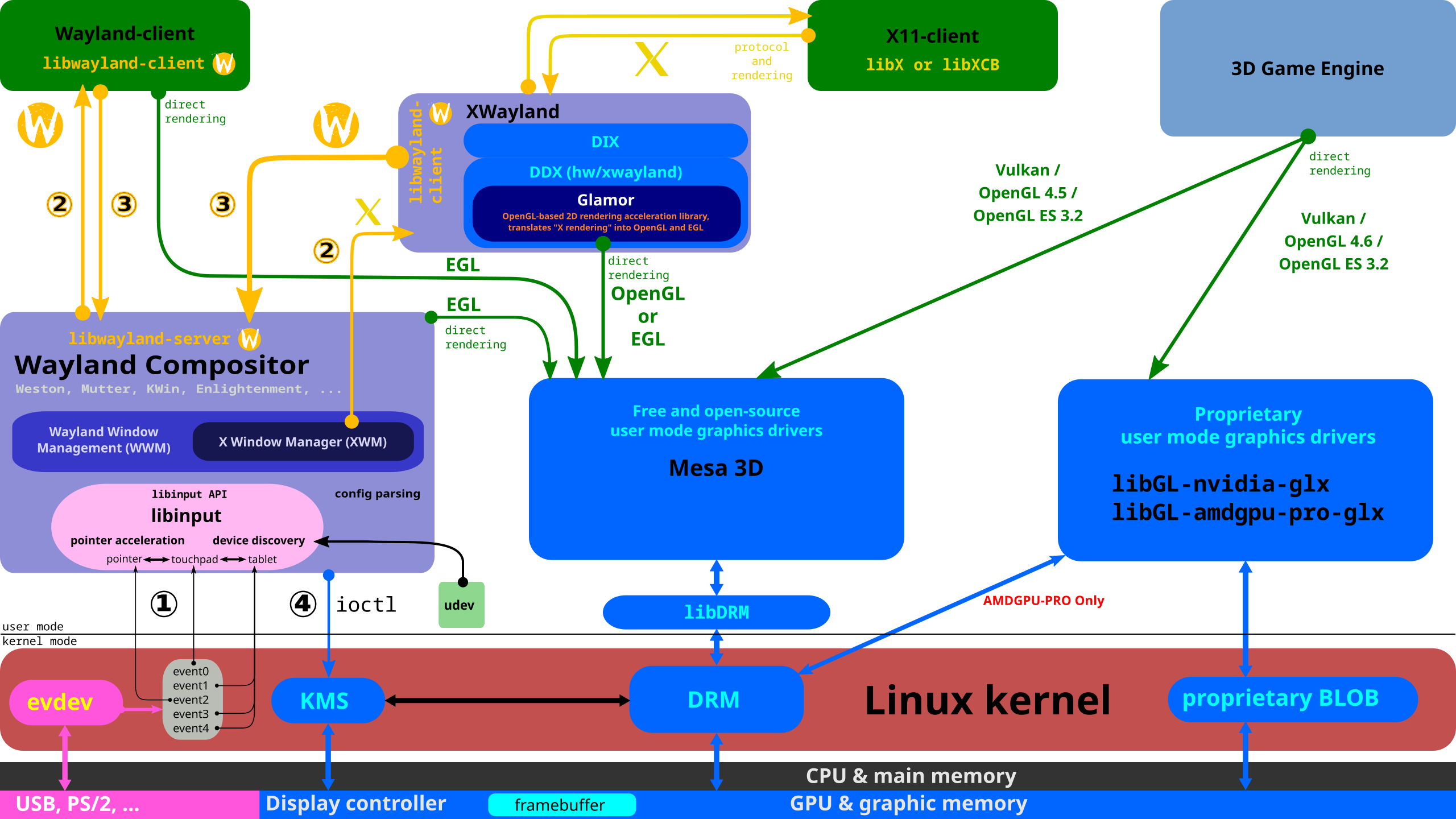

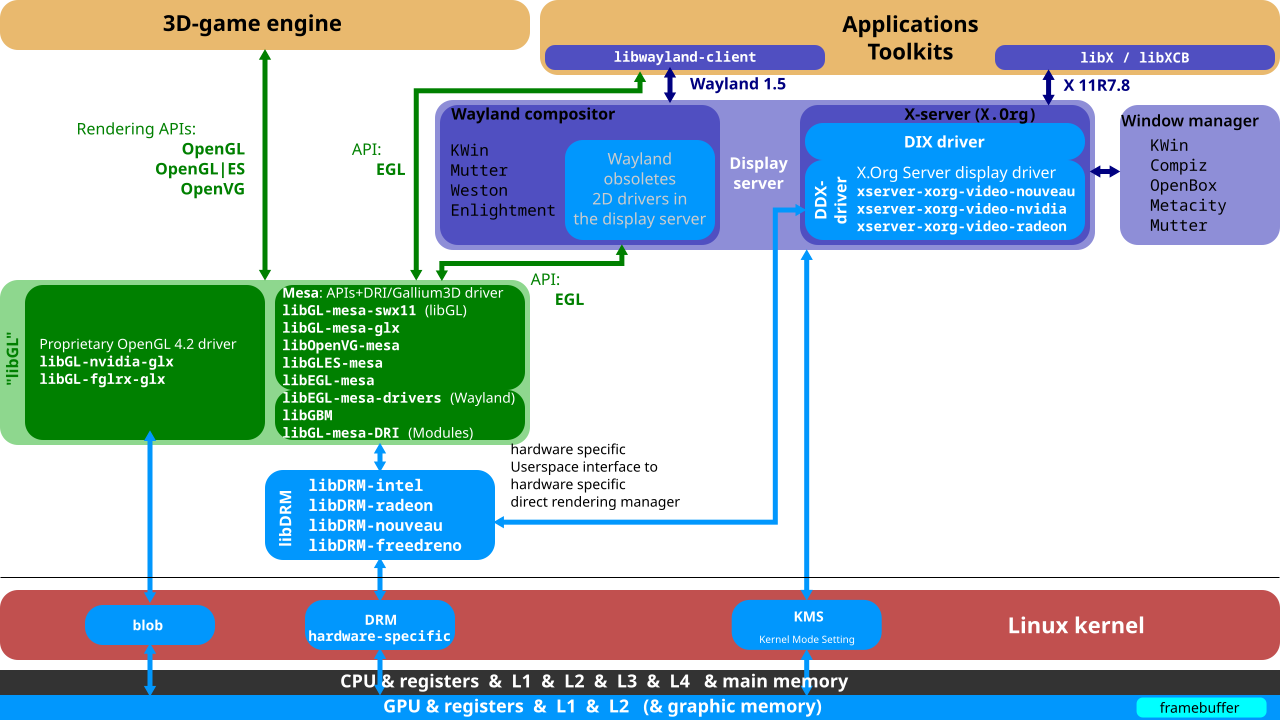

DRM的实现会更好点，DRM整体框架面向对象，但也看起来在内核c风格里面格格不入，像极了c里面混进去一个cpp一样。
吐槽：内核c语言经常有那种古老魔法师程序员在里面写咒语吟唱的感觉，命名千奇百怪。

绘制元素

这里将字体、图片、图形等等统称为绘制元素。

事件机制

总所周知，xx一定要xx，所以图形界面一定要有事件。
events.cpp里面有以下：

• 添加输入设备 bool should_add_input_device(int fd, bool allow_touch_inputs)
• 绑定文件描述符的事件回调int inotify_cb(int fd, __unused uint32_t epevents)
• 事件初始化int ev_init(ev_callback input_cb, bool allow_touch_inputs)
• 获取事件描述符 int ev_get_epollfd(void)
• 添加事件回调 int ev_add_fd(android::base::unique_fd&& fd, ev_callback cb)
• 退出事件 void ev_exit(void)
• 事件等待 int ev_wait(int timeout)
• 事件分发 void ev_dispatch(void)
• 获取事件输入 int ev_get_input(int fd, uint32_t epevents, input_event* ev)
• sw开关型_事件状态同步 int ev_sync_sw_state(const ev_set_sw_callback& set_sw_cb)
• key按键型_事件状态同步 int ev_sync_key_state(const ev_set_key_callback& set_key_cb)
• 执行按键事件回调器 void ev_iterate_available_keys(const std::function<void(int)>& f)
• 执行触摸事件回调器 void ev_iterate_touch_inputs(const std::function<void(int)>& action)
