现代操作系统-音频处理技术1 Linux驱动底层

应用数学基础： 香农-奈奎斯特采样定理

角速度倒数是频率；
采样一段最大角速度为ω的信息，理想状态下需要2ω的速度才能完全采样，否则就会产生混叠Aliasing（即较高频被对称采样到较低频段），而限制于前后端，一般还需要大于该角速度保证得到最基本的采样点。
例如采样一段 20 to 22,000 Hz, 低通滤波20Hz以下后，还需要22Khz 的两倍即 44Hz，外加容错一些速率。
另外经典的44.1 kHz兼容 PAL 和 NTSC 制式视频

Ps. 采样频率和声音频率/声波不是一个东西，一个是采样点间隔，一个是波。
公式：
奈奎斯特频率数学表达式： f_Nyquist > 2 * f_max
混叠频率公式计算：f_alias = |f_signal - n * f_s| （n为整数），通常会找到一个在 0 到 f_s/2 之间的频率。例如，用 3Hz 采样 2Hz 信号，会产生一个 |2 - 3| = 1Hz 的混叠信号。
另外要求无限陡峭的理想重建滤波器（高低/带通滤波器）无法做到理想实现（吉布斯现象等），所以需要工程师引入安全裕量，即使用更高一些的采样频率。
更有趣的地方：https://www.zhihu.com/question/25267977/answer/3566324846
半导体电路还会影响产生：谐波失真和互调失真，而高频的采样意义也在于此。http://www.cntronics.com/connect-art/80045183

Windows10/11音频架构堆栈图

图源巨硬

Android 音频架构

图源谷歌

图源einfochips

图源 zyuanyun
AudioTrack音频输出/AudioRecord音频输入采集/AudioSystem控制

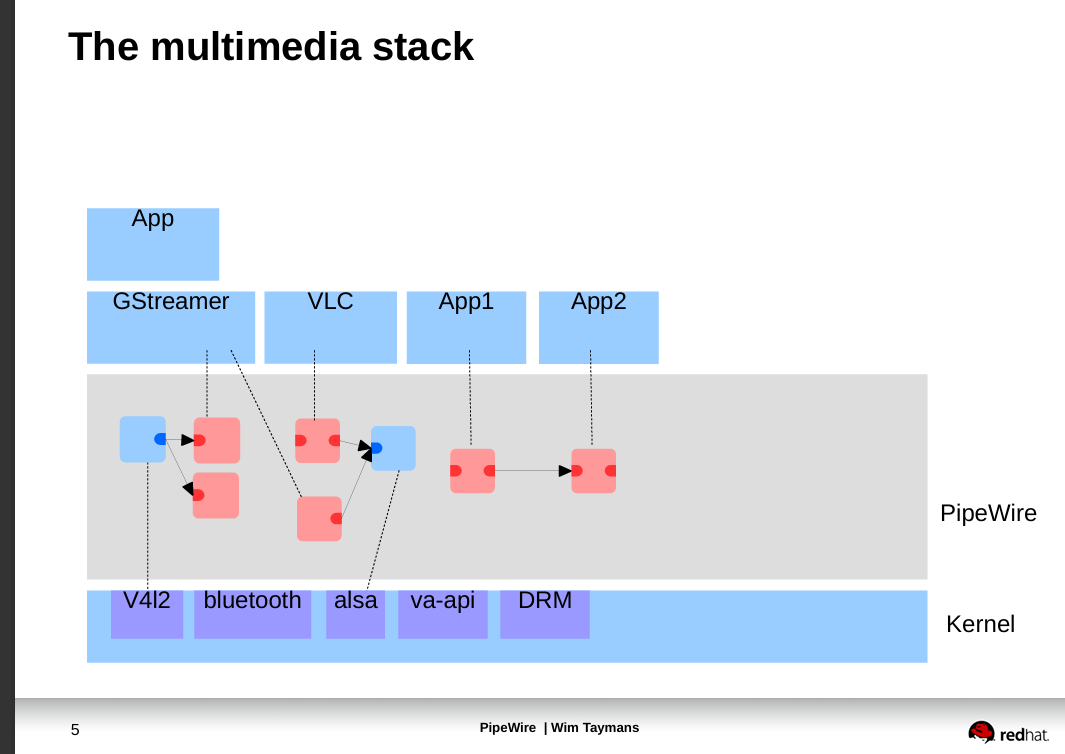

Linux发行版桌面音频架构

AudioFlinger是安卓系统的混音架构，软件上的多路音频经过该框架后，进行混音，转换为单独的数据输出到ALSA驱动，也是现代操作系统音频管理的案例。

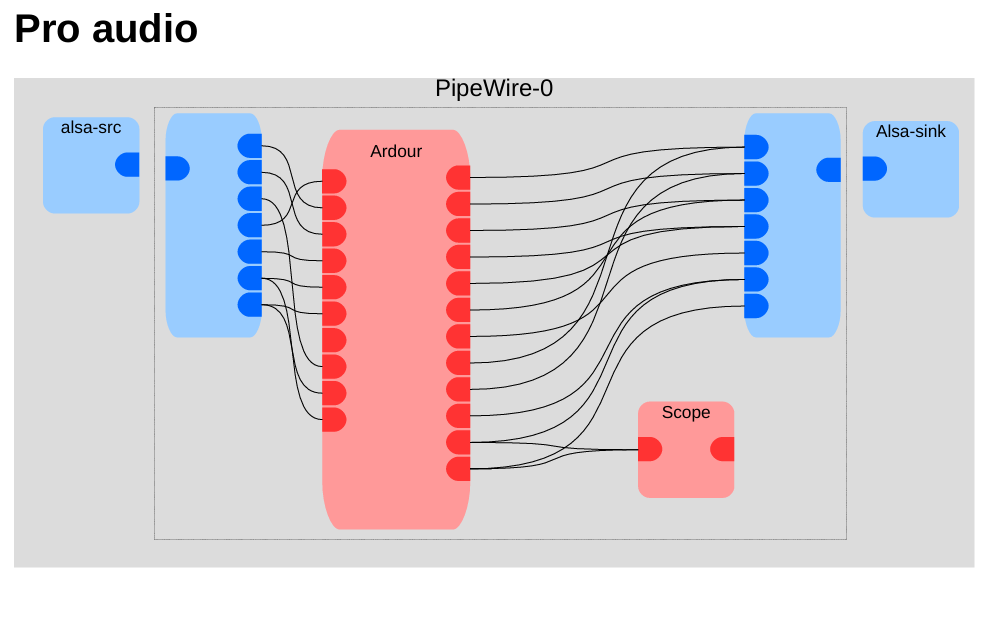

而纯Linux桌面也有对应的混音器，如Gnome使用的GStreamer/pipewire-alsa

知名KDE桌面的Kmix
源码是cpp的，支持多个底层，ALSA的抽象层支持实现在：
https://github.com/KDE/kmix/blob/b07c04e2bc66bf8c3a30e979189ead9f5dd090d4/backends/mixer_alsa9.cpp#L461

另外asla-libs也带了一个简单的混音插件，支持配置文件 https://www.alsa-project.org/alsa-doc/alsa-lib/pcm_plugins.html

安卓底层是Linux的ALSA体系(Advanced Linux Sound Architecture)

ALSA application 测试工具ALSA utils如aplay、arecord等二进制可执行程序
ALSA lib 提供操作驱动的函数库
ALSA driver 底层驱动

其中为了解决复用性问题, 内核引入了ASoC架构
图源_kerneler

目录

  • kernel
    • sound
      • core 核心中间层-ALSA核心
      • soc 芯片厂商层-SOC驱动
        • 总多SOC厂商驱动
        • codecs 外设厂商驱动
      • arm 芯片架构arm驱动
      • mips 芯片架构mips驱动
      • usb 连接方式：usb驱动
      • pci 连接方式：pci驱动
      • 还有很多

ASOC(Alsa System on Chip)架构
DMA负责SOC内数据搬运
I2S是一种DAI
AFIx也是一种DAI
DAC数模转换
SPK/HP 模拟信号设备，如耳机/扬声器

架构分层（以RK芯片为栗子）
Machine 机器设备: 搭配RK3588芯片平台的某款量产上市用户终端产品，由终端厂商编写
Platform 平台架构: RK3588，负责DMA和I2S等控制，由SOC厂商编写
Codec 编解码器: 由Codec厂商编写，最终实现数模转化输出音频模拟信号波形。TI芯片有 德州仪器-音频编解码器 系列产品

Machine 配置

一般只是写个设备树：
将Platform和Codec通讯打通即可
当然需要定制化的话可以修改驱动代码。如果是GKI则需要留意修改范围。
更多的还是在调优方面

系统中可能有多个Codecs
以下图源NXP AN12202

I2S (Inter-IC Sound) 引脚时序图
图源NXP

TDM (Time-Division Multiplexed)

PCM (Pulse Code Modulation) 引脚时序图

SAI (Synchronous Audio Interface) 架构图及其引脚时序图

这里介绍两个非常简单的Codec芯片供参考：
德州仪器PCM3008/新款为TAC5142
官网：https://www.ti.com/product/PCM3008
控制接口：GPIO {de_Emphasis控制dem0/dem1 电源控制pdad/pdda}
驱动代码 kernel/sound/soc/codecs/pcm3008.c

德州仪器pcm3060芯片
介绍：24-bit Asynchronous Stereo Audio Codec with 96/192kHz sampling rate
音频接口：I2S, LR
控制接口：可选iic/spi
框图：
驱动：

硬件连接图：

还有人用树莓派Pico+PCM3060做了48kHz/16-bit DAC耳机：https://github.com/ploopyco/headphones

Platform 驱动

# platform probe:
struct platform_driver

Platform-Dai

介绍一个概念 Digital Audio Interface (DAI)
DAI根据硬件连接位置区分为 SOC侧 和 CODEC侧 的DAI

soc dai驱动对应N个 I2S/PCM 数字音频接口。用来连接platform和machine。
如RK芯片的SOC DAI驱动有

struct snd_soc_dai_driver {
	.ops = struct snd_soc_dai_ops
}
devm_snd_soc_register_component(&pdev->dev,
					      &rockchip_sai_component,
					      dai, 1);

snd_soc_dai_ops定义了DAI的能力集及其操作，即定义多个rates/fmt支持及其切换函数
至于网上说的 snd_soc_register_dais实际上是：
devm_snd_soc_register_component-》snd_soc_register_component-》snd_soc_add_component-》snd_soc_register_dais

Codec驱动

struct snd_soc_codec

一个Codec一般支持多个dai接口，如pcm3060支持 I2S/LR 两种，2个数字输入，2个数字输出，共4个数字音频接口

Codec-DAI接口

可以是CPU侧的DAI(I2S/PDM), 也可以是Codec侧的DAI(AFIx)

如 sound/soc/codecs/pcm3060.c

struct snd_soc_dai_driver {
    [多组]= {
	 .ops = &struct snd_soc_dai_ops
	},
}

snd_soc_dai_ops定义了DAI的能力集及其操作，即定义多个rates/fmt支持及其切换函数

Codec-控制接口/DAPM动态电源管理

如 I2C/SPI/UART/GPIO等，是SOC控制Codec的物理通路
如ES8388是一个带IIC的Codec芯片，所以IIC就是它的控制接口。
如Ti PCM3070是一个带IIC/SPI的Codec芯片，那么它有两个可选的控制接口，我们需要根据Machice选用对应的驱动IIC/SPI。

ES8388/PCM3070驱动需要注册IIC总线到Linux内核。

Kcontrol是mixer混音/mux多路开关/控制音量/调节器等等，最终作用到codec芯片的寄存器
DAPM动态电源管理

static const struct snd_soc_component_driver pcm3060_soc_comp_driver = {
	# Kcontrol 寄存器控制
	.controls = pcm3060_dapm_controls, #结构体struct snd_kcontrol_new
	.num_controls = ARRAY_SIZE(pcm3060_dapm_controls),
	# dapm 动态音频电源管理
	.dapm_widgets = pcm3060_dapm_widgets,
	.num_dapm_widgets = ARRAY_SIZE(pcm3060_dapm_widgets),
	.dapm_routes = pcm3060_dapm_map,
	.num_dapm_routes = ARRAY_SIZE(pcm3060_dapm_map),
	.endianness = 1,
};

devm_snd_soc_register_component(dev, &pcm3060_soc_comp_driver,
					     pcm3060_dai,
					     ARRAY_SIZE(pcm3060_dai));

Codec芯片原理解析

还是用PCM3060做栗子

模拟音频输入端：
VinL/VinR -> Single-Ended to Diff 单端转差分 -》 SDM积分微分ΔΣ调制/模数转换 -> 带数字高通滤波器HPF的降采样 -> Audio Interface and Clock Control 数字芯片 => IIS等DAI接口

数字音频输出端：
VoutR-/+和VoutL-/+ <- 带buff的低通滤波器LPF <- 多级数模转换/ΔΣ调制 <- 数字插值 <- 数字芯片 <- IIS等DAI接口

Common and Reference 提供电源控制和参考
Mode Control 提供模式切换控制等

关于ΔΣ调制器：

  1. 精度音频ADC几乎都采用ΔΣ调制器，但其需要差分输入来匹配ΔΣ调制器对共模噪声和高线性度的要求。
  2. 噪声传导有两种模式：
    2.1 差模传导，电流抵消总和为0。
    2.2 共模传导，又称非对称噪声或线路对地的噪声，经杂散电容等泄漏的噪声电流经由大地返回电源线线的噪声
    计算 see: https://www.eet-china.com/mp/a54105.html
    总之，噪声电流值相同的情况下，共模传导远大于差模传导

文章末尾

放一篇 RK3588搭配ES8388 Codec芯片的架构分析（作者arnoldlu）：
Linux音频（1）：alsa架构和RK3588 PCM实例


设备树配置

i2s0_8ch: i2s@fe470000 {
        compatible = "rockchip,rk3588-i2s-tdm";
        reg = <0x0 0xfe470000 0x0 0x1000>;
        interrupts = <GIC_SPI 180 IRQ_TYPE_LEVEL_HIGH>;
        clocks = <&cru MCLK_I2S0_8CH_TX>, <&cru MCLK_I2S0_8CH_RX>, <&cru HCLK_I2S0_8CH>;
        clock-names = "mclk_tx", "mclk_rx", "hclk";
        assigned-clocks = <&cru CLK_I2S0_8CH_TX_SRC>, <&cru CLK_I2S0_8CH_RX_SRC>;
        assigned-clock-parents = <&cru PLL_AUPLL>, <&cru PLL_AUPLL>;
        dmas = <&dmac0 0>, <&dmac0 1>;
        dma-names = "tx", "rx";
        power-domains = <&power RK3588_PD_AUDIO>;
        resets = <&cru SRST_M_I2S0_8CH_TX>, <&cru SRST_M_I2S0_8CH_RX>;
        reset-names = "tx-m", "rx-m";
        rockchip,clk-trcm = <1>;
        pinctrl-names = "default";
        pinctrl-0 = <&i2s0_lrck
                 &i2s0_sclk
                 &i2s0_sdi0
                 &i2s0_sdi1
                 &i2s0_sdi2
                 &i2s0_sdi3
                 &i2s0_sdo0
                 &i2s0_sdo1
                 &i2s0_sdo2
                 &i2s0_sdo3>;
        #sound-dai-cells = <0>;
        status = "disabled";
    };
