GPRs寄存器组读写连接分析

目录

• 1. 地址译码器连接 rd（写寄存器编号）
• 2. 多路选择器连接 rs（读寄存器编号）
• 3. 差异对比
• 4. 典型实现示例
• 5. 潜在优化

---

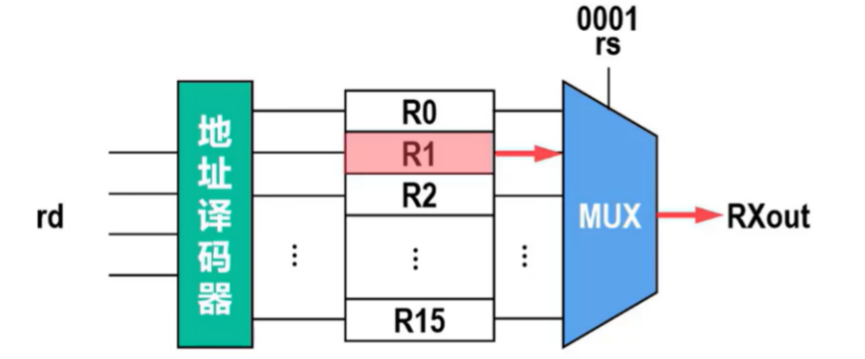

在通用寄存器组（GPRs）的设计中，地址译码器和多路选择器的连接方式与读写操作的需求密切相关。以下是具体分析：

1. 地址译码器连接 rd（写寄存器编号）

• 功能：地址译码器的作用是将二进制编码的寄存器编号转换为独热码（one-hot），用于选中需要写入的特定寄存器。
• 为何连接 rd：
  在写操作时，需明确目标寄存器（由 rd 指定）。地址译码器将 rd 的二进制编码转换为对应的控制信号，使能目标寄存器的写入端口（例如，在时钟边沿将数据写入 rd 指定的寄存器）。
• 关键点：
  写操作需精准选中单个寄存器，而地址译码器的独热输出正好满足这一需求（例如，rd=3 译码为 0001000...，仅使能第3个寄存器）。

2. 多路选择器连接 rs（读寄存器编号）

• 功能：多路选择器根据寄存器编号从多个输入数据中选择一个输出。
• 为何连接 rs：
  读操作时，需从寄存器组中快速选出 rs 指定的寄存器数据。多路选择器直接以 rs 为选择信号，将对应寄存器的值输出到数据总线（例如，rs=2 选择第2个寄存器的值）。
• 关键点：
  读操作需低延迟访问，多路选择器通过并行输入和选择逻辑实现高速数据通路，无需独热译码。

3. 差异对比

• 写操作（rd）：
  需要严格的时序控制（仅在写使能时改变目标寄存器），地址译码器确保唯一性，避免多个寄存器被误写。
• 读操作（rs）：
  纯组合逻辑，多路选择器直接路由数据，支持多端口读取（如同时读 rs1 和 rs2）。

4. 典型实现示例

• 寄存器组结构：
  假设有32个32位寄存器，rd 和 rs 均为5位信号。
• 写路径：
  rd → 5-to-32译码器 → 生成32位写使能信号，控制各寄存器的时钟使能。
• 读路径：
  所有32个寄存器的输出接入32:1多路选择器，rs 作为选择信号直接输出对应数据。

5. 潜在优化

• 多端口寄存器组（如支持双读单写）会为每个读端口（rs1、rs2）配备独立的多路选择器。
• 现代设计可能用寄存器文件（Register File）集成译码与多路选择逻辑，以优化面积和速度。

总结：rd 经译码器确保写操作准确，rs 经多路选择器实现读操作高效，二者分工明确，共同完成寄存器访问。
