个人作业二-举例分析流程图和活动图的区别与联系

这个作业属于哪个课程 https://edu.cnblogs.com/campus/ahgc/AHPU-SE-19
这个作业要求在哪里 https://edu.cnblogs.com/campus/ahgc/AHPU-SE-19/homework/11473
这个作业的目标 <举例分析流程图和活动图的区别与联系>
学号 <3190704232>
一，关于流程图的定义说明

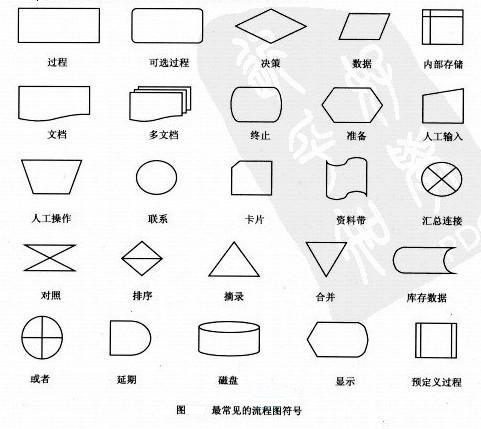

流程图主要用来表示一个工程。流程图可直观地描述一个工作过程的具体步骤。一般来说，流程图包含以下内容，通过这些符号来形象的表示一个过程。

正常来说，流程图遵循从上到下，从左到右的顺序，因此，甚至可以不画箭头都可以意会。

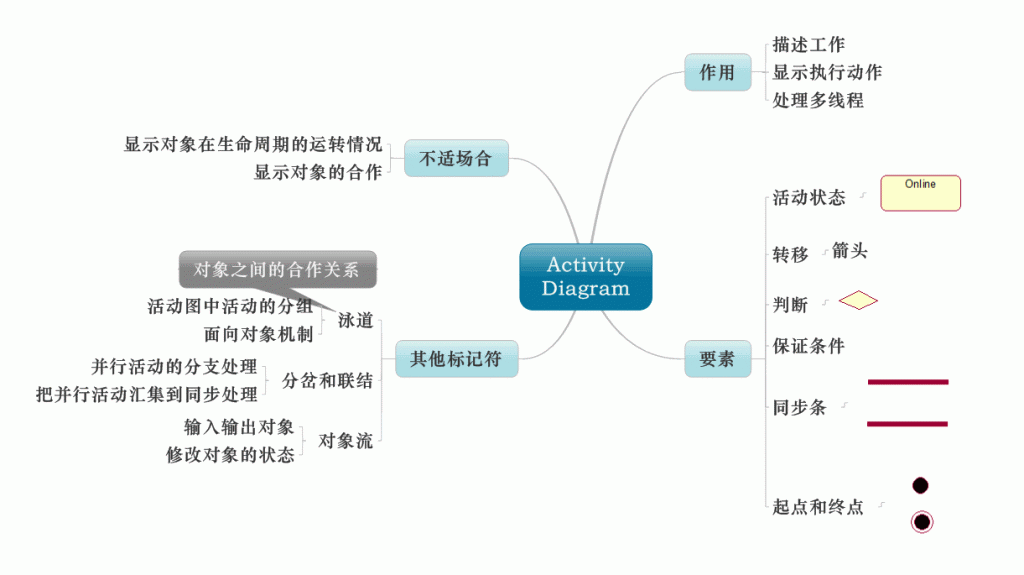

二，关于活动图的定义说明
活动图可以说是流程图的另一种表现形式。它更加偏重的描述活动之间的关系。


活动图用来描述具体活动的具体行为。
三，区别
二者的表现形式不同。举一个atm的例子。流程图可以描述出用户的取钱或者存钱的所需要步骤，却表达不出用户，atm，等的运行过程和控制过程。比如，用户的取钱从申请到“吐钱”的步骤中，用户验证账号密码，选择取钱，然后atm验证，然后传递给机器信息，然后机器“吐钱”。
四，联系
活动图可以看作流程图的扩展。活动图可以在流程图的基础上在每一步增加多个对象和其特有动作来展现不同的活动。
