数据库服务分布架构（MyCAT）

1.18.1数据库服务分布架构概述介绍
分布式架构理念：(基于业务逻辑分布式/基于程序逻辑分布式)
●架构演变过程早期，为了满足主要业务功能需求，可以将所有程序部署在一个服务器节点上；
·架构演变过程发展，为了满足主要业务压力增长，可以将所有程序拆分部署在不同服务器上；
●架构演变过程发展，为了满足主要业务安全稳定，可以将数据库设计成主从架构或读写分离；
●架构演变过程发展，为了满足多个业务数量增加，可以将架构环境根据业务的情况独立拆分；
●架构演变过程发展，为了满足单独业务数量激增I可以将多个数据表进行拆分到多个节点上；(垂直拆分-MyCAT进行数据表信息整合)
●架构演变过程发展，为了满足单独业务数量激增，可以将单个数据表进行拆分到多个节点上；(水平拆分-MyCAT进行数据表信息整合)
●架构演变过程发展，为了满足业务的数据搜索业务需求、缓存业务需求、大数据业务分析需求，还要引入NOSQL或NewSQL数据库；



传统网站架构的发展变化历程

数据库存储架构发展变化历程



架构规划

需要连个虚拟主机，每个虚拟主机中需要有4个实例

基础环境操作命令

# 删除历史数据库环境
pkill mysqld
rm -rf /data/330*
mv /etc/my.cnf /etc/my.cnf.bak

# 创建相关目录初始化数据
mkdir /data/33{07..10}/data -p && chown -R mysql.mysql /data/*
初始化命令。。。



 systemctl文件

MyCAT分布式存储主从环境架构（进行多实例主从与双主架构）

实现双主关系建立

# 实现双主关系建立（10.0.0.51:3307 <--> 10.0.0.52:3307）
mysql -S /data/3307/mysql.sock -e "create user repl@'10.0.0.%'" identified with
\mysql_native_password by '123';grant replication slave on *.* to repl@10.0.0.%;"  db02上进行
mysql -S /data/3307/mysql.sock -e "create user root@'10.0.0.%'" identified with
\mysql_native_password by 'root';grant all on *.* to repl@10.0.0.%;"  db02上进行

在db01数据库上进行操作
mysql -S /data/3307/mysql.sock -e "change master to master_host='10.0.0.52',master_port=3307\
,master_auto_position=1,master_user='repl',master_password='123';"
mysql -S /data/3307/mysql.sock -e "start slave;"
mysql -S /data/3307/mysql.sock -e "show slave status\G;" |grep Running;

在db02数据库上进行操作
mysql -S /data/3307/mysql.sock -e "change master to master_host='10.0.0.51',master_port=3307\
,master_auto_position=1,master_user='repl',master_password='123';"
mysql -S /data/3307/mysql.sock -e "start slave;"
mysql -S /data/3307/mysql.sock -e "show slave status\G;" |grep Running;

# 实现主从建立（10.0.0.51:3307 --> 10.0.0.51:3309）

mysql -S /data/3309/mysql.sock -e "change master to master_host='10.0.0.51',master_port=3307\
,master_auto_position=1,master_user='repl',master_password='123';"
mysql -S /data/3309/mysql.sock -e "start slave;"
mysql -S /data/3309/mysql.sock -e "show slave status\G;" |grep Running;

# 实现主从建立（10.0.0.52:3307 --> 10.0.0.52:3309）

mysql -S /data/3309/mysql.sock -e "change master to master_host='10.0.0.51',master_port=3307\
,master_auto_position=1,master_user='repl',master_password='123';"
mysql -S /data/3309/mysql.sock -e "start slave;"
mysql -S /data/3309/mysql.sock -e "show slave status\G;" |grep Running;





# 实现双主关系建立（10.0.0.51:3308 <--> 10.0.0.52:3308）
mysql -S /data/3308/mysql.sock -e "create user repl@'10.0.0.%'" identified with
\mysql_native_password by '123';grant replication slave on *.* to repl@10.0.0.%;"  db01上进行
mysql -S /data/3308/mysql.sock -e "create user root@'10.0.0.%'" identified with
\mysql_native_password by 'root';grant all on *.* to repl@10.0.0.%;"  db01上进行

在db02数据库上进行操作
mysql -S /data/3308/mysql.sock -e "change master to master_host='10.0.0.52',master_port=3307\
,master_auto_position=1,master_user='repl',master_password='123';"
mysql -S /data/3308/mysql.sock -e "start slave;"
mysql -S /data/3308 /mysql.sock -e "show slave status\G;" |grep Running;

在db02数据库上进行操作
mysql -S /data/3307/mysql.sock -e "change master to master_host='10.0.0.51',master_port=3307\
,master_auto_position=1,master_user='repl',master_password='123';"
mysql -S /data/3307/mysql.sock -e "start slave;"
mysql -S /data/3307/mysql.sock -e "show slave status\G;" |grep Running;
# 实现主从建立（10.0.0.51:3307 --> 10.0.0.51:3309）
mysql -S /data/3309/mysql.sock -e "change master to master_host='10.0.0.51',master_port=3307\
,master_auto_position=1,master_user='repl',master_password='123';"
mysql -S /data/3309/mysql.sock -e "start slave;"
mysql -S /data/3309/mysql.sock -e "show slave status\G;" |grep Running;
# 实现主从建立（10.0.0.52:3307 --> 10.0.0.52:3309）
mysql -S /data/3309/mysql.sock -e "change master to master_host='10.0.0.51',master_port=3307\
,master_auto_position=1,master_user='repl',master_password='123';"
mysql -S /data/3309/mysql.sock -e "start slave;"
mysql -S /data/3309/mysql.sock -e "show slave status\G;" |grep Running;



异常同步错误充值方法

mysql -S /data/3307/mysql.sock -e "stop;reset slave all;"

mysql -S /data/3308/mysql.sock -e "stop;reset slave all;"

mysql -S /data/3309/mysql.sock -e "stop;reset slave all;"

mysql -S /data/3310/mysql.sock -e "stop;reset slave all;"

安装MYCAT软件程序

MyCAT是开源组织和社区开发人员，在淘宝cober(TDDL)基础上进行的二次开发

软件下载地址https://github.com/MyCATApache/Mycat-Server

# 在db01上部署java环境
yum install -y java
# cd /usr/local

# 配置服务程序环境变量
vim /etc/profile
export PATH=/usr/local/mycat/bin:$PATH
source /etc/profile

# 运行启动服务程序并测试连接mycat
mycat start
mysql -uroot -proot -h127.0.0.1 -P8066 或者
    mysql -uroot -proot -h127.0.0.1 -P8066 -default-auth=mysql_native_password
  有可能出现连接不上的情况，因为mycat程序中，使用的java连接驱动版本为5.1版本，和数据库8.0可能有兼容问题
  cp mysql-connector-java-8.0.21/mysql-connector-java-8.0.21.jar /usr/local/mycat/lib/
  mycat restart



MyCAT分布式存储读写分离实现

mycat程序目录结构

目录信息	解释说明	文件信息	解释说明
bin	程序脚本目录
conf	配置文件目录	schema.xml	管理节点信息配置文件（主配置文件） 节点信息、读写分离、高可用设置、调用分片策略
		rule.xml	定义分片规则配置文件（分片策略定义、功能使用方法）
		server.xml	服务功能本身配置文件 （服务有关配置：用户、网络、权限、策略）
		xx.txt	分片参数定义文件
		log4j2.xml	相关日志记录配置
lib	驱动程序目录
logs	日志文件目录	wrapper.log	服务运行启动日志文件
		mycat.log	服务运行情况日志文件

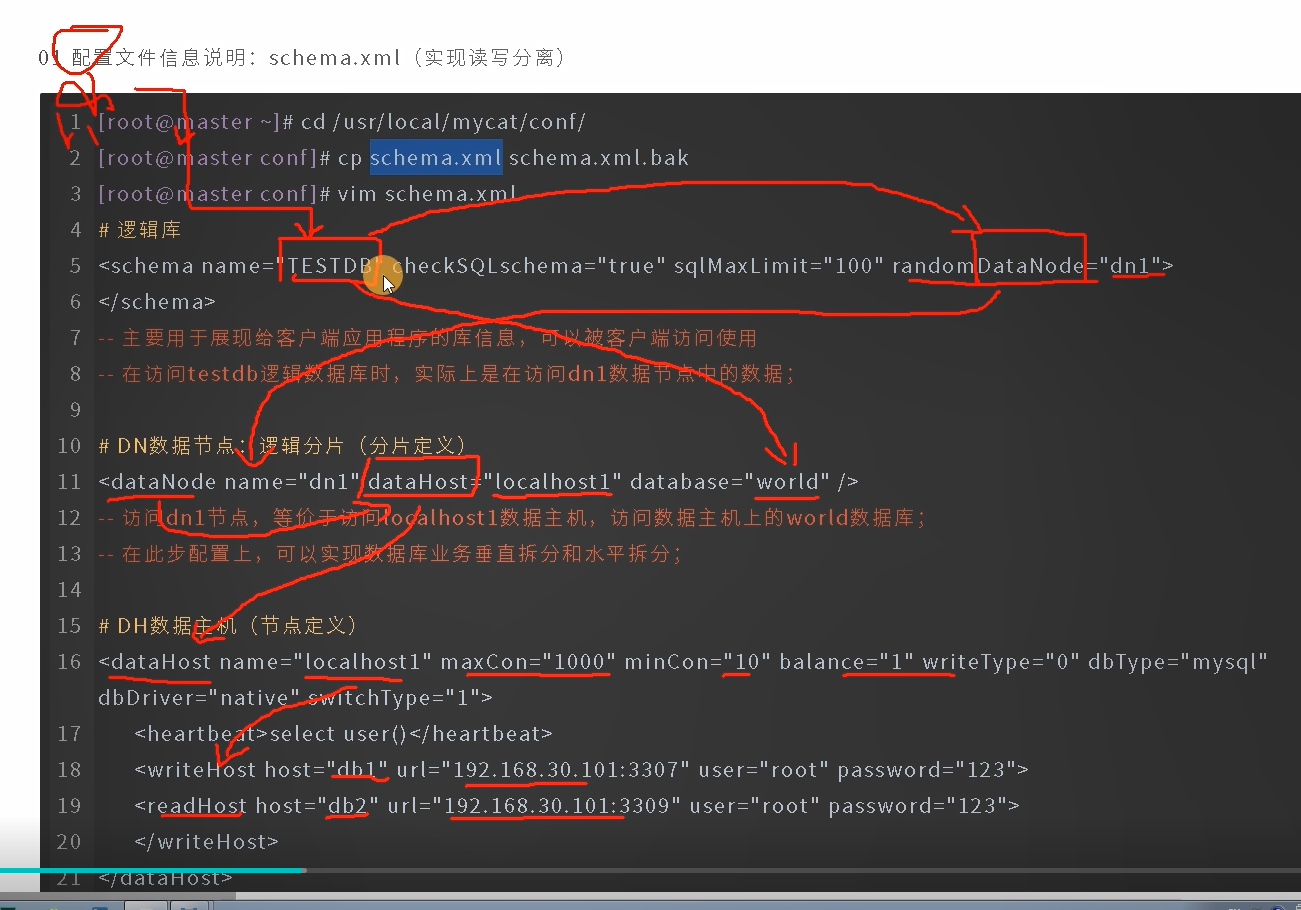

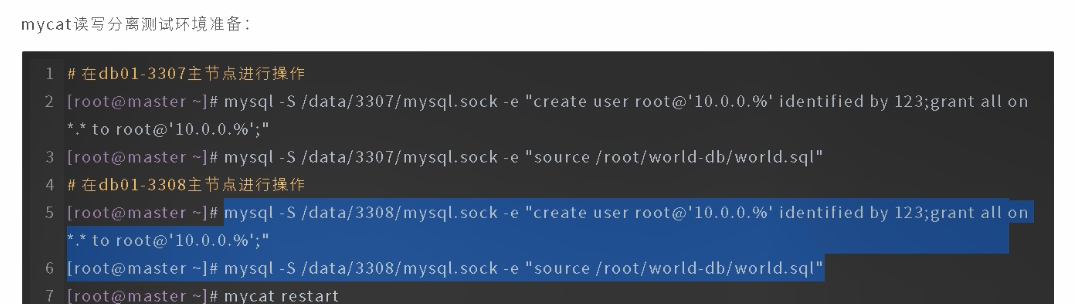

mycat实现读写分离

cd /usr/local/mycat/conf/
cp schema.xml schema.xml.bak

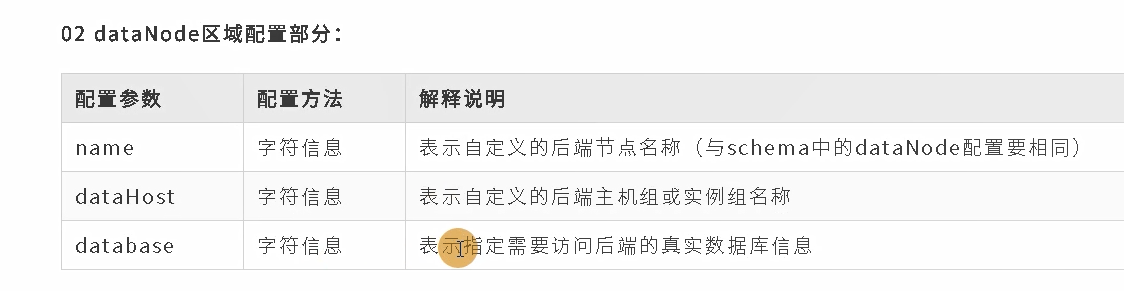

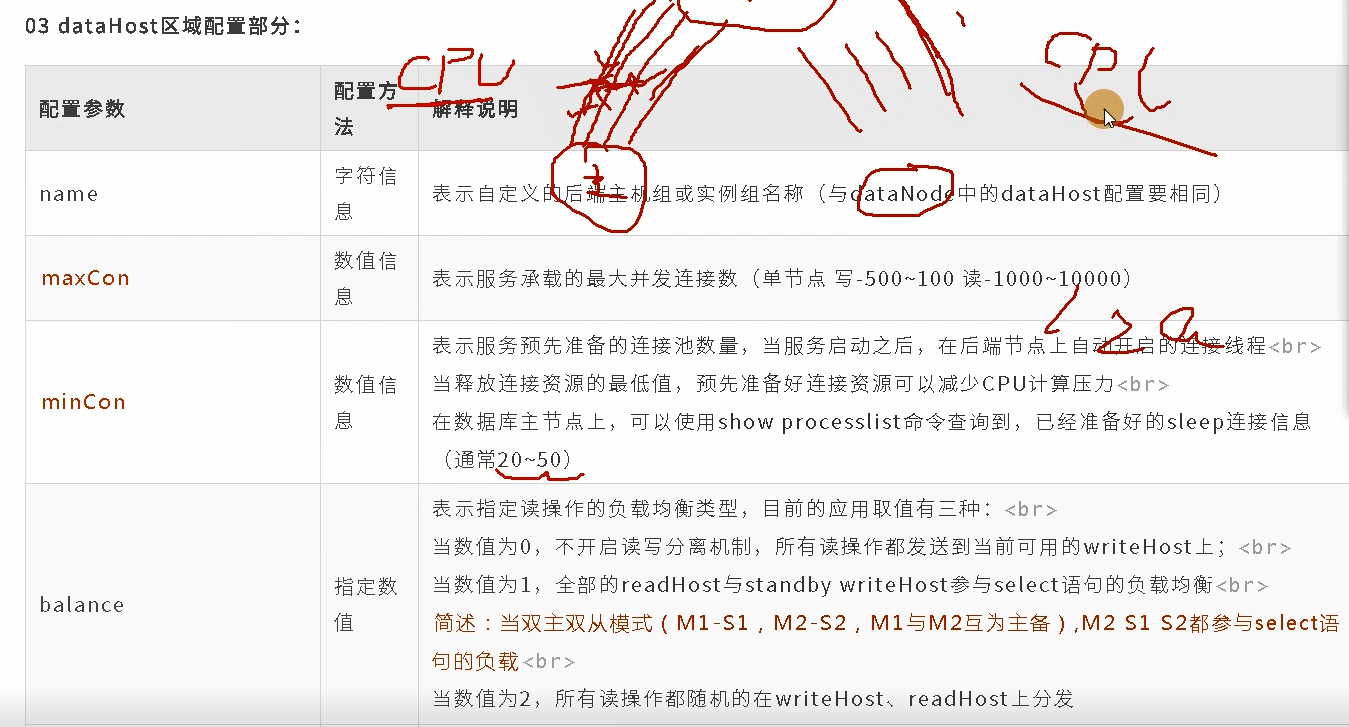

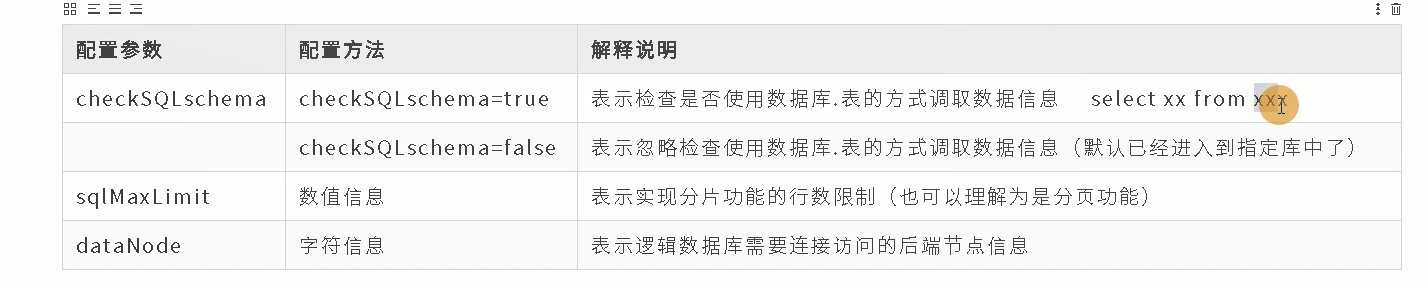

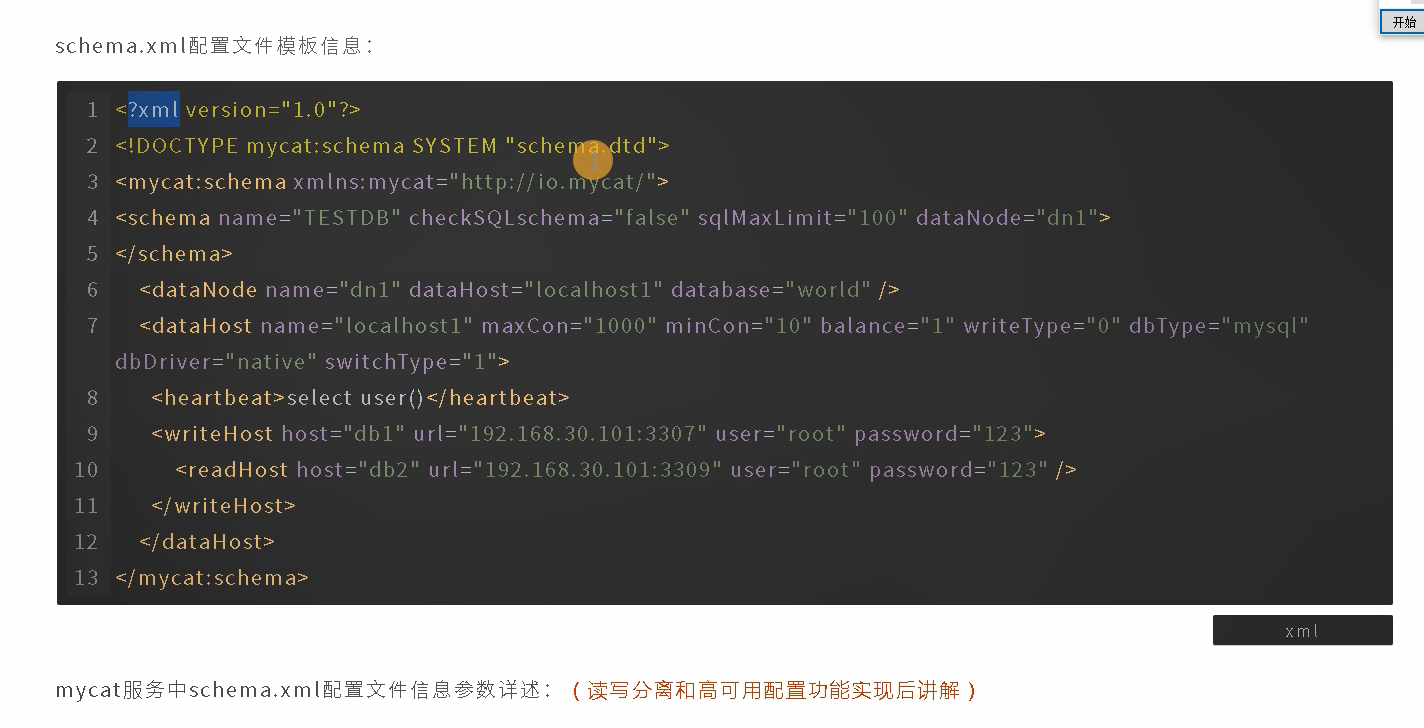

vim schema.xml











 mysql -uroot -proot -h10.0.0.51 -P8066

select @@server_id  -- 模拟程序读操作，会将请求发送到3309从库

begin;select @@server_id;  -- 进行写入操作，会将请求发送到3307从库

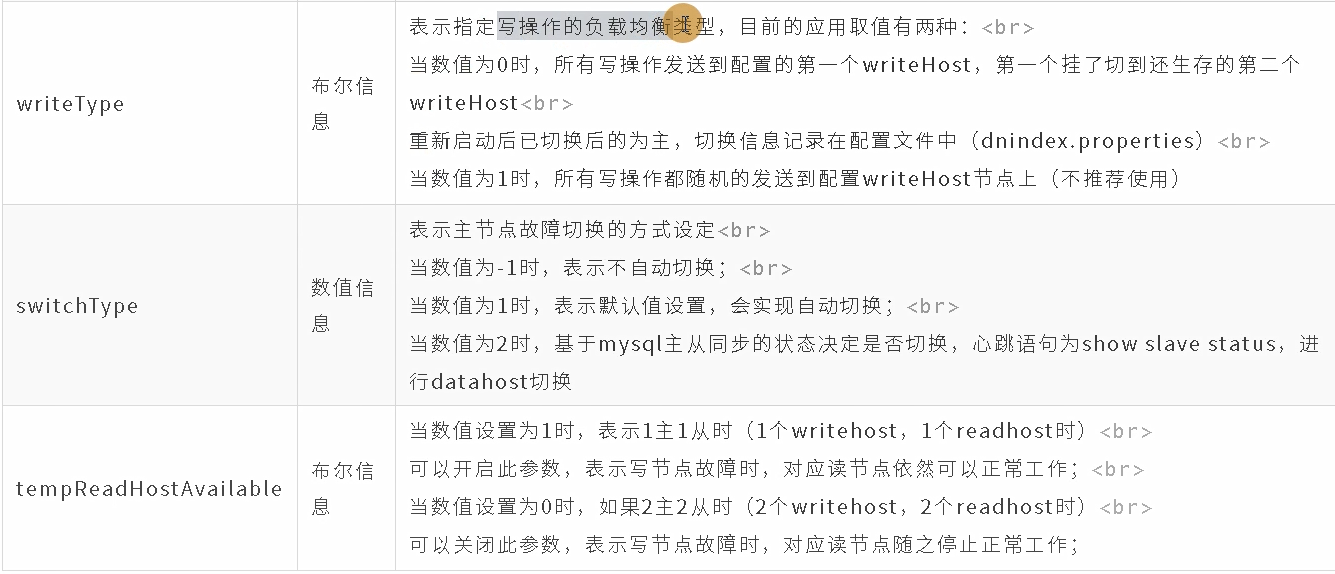

MyCAT分布式存储冗余功能实现（实现高可用）

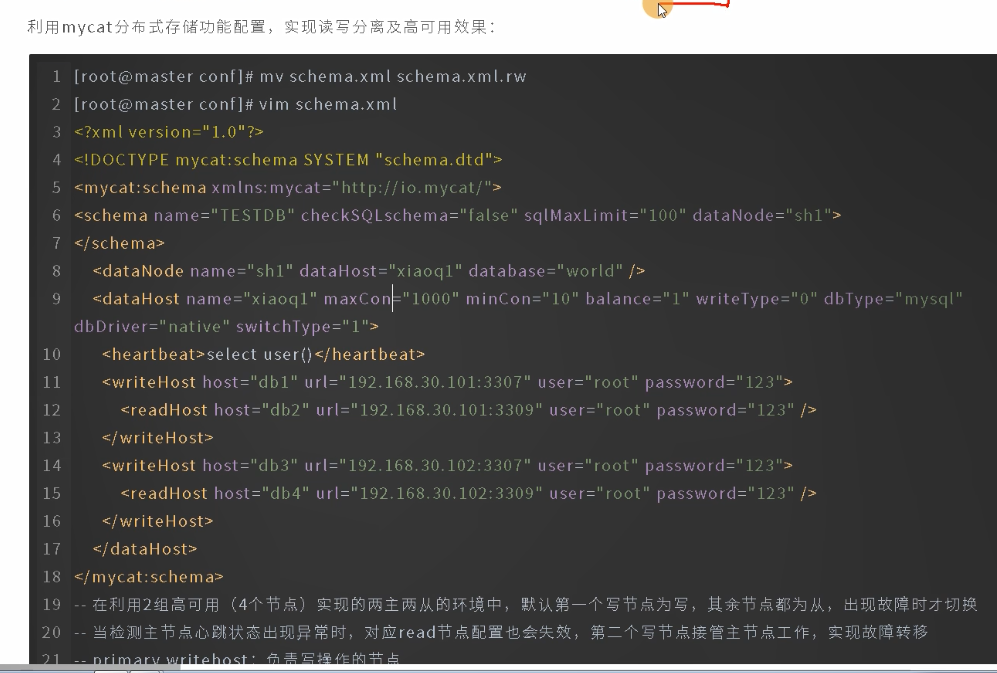

利用mycat分布式存储功能设置，实现读写分离及其高可用效果

mycat读写分离高可用功能测试

# 在db01主节点进行操作
mycat restart
# 读写分离测试操作
mysql -uroot -proot -h10.0.0.51 -P8066
select @@server_id;  #9
select @@server_id;  #19

begin;select @@server_id;


# 在51上将真正的主库给停掉（模拟出现故障）
systemctl stop mysql57
重新执行上述读操作，只会达到19这个从库



MyCAT分布式存储企业场景应用

垂直分表应用



利用dataNode配置信息创建两个数据表垂直分片，对应sh1和sh2
垂直分片sh1负责将用户表信息，读写分离及高可用存储在51-3307/3309 52-3307/3309节点上
垂直分片sh2负责将订单表信息，读写分离及高可用存储在51-3308/3310 52-3308/3310节点上
[root@master~]#cd/usr/local/mycat/conf/负责
[root@master conf]#mv schema.xml schema.xml.ha
[root@masterconf]#vim schema.xml
<?xmlversion="1.0"?>
<!DOCTYPEmycat:schemaSYSTEM"schema.dtd">
<mycat:schemaxmlns:mycat="http://io.mycat/">
<schemaname="TESTDB"checksQLschema="false"sqlMaxLimit="1oo"dataNode="sh1">
<table name="user"dataNode="sh1"/>
<table name="order_t" dataNode="sh2"/>
</schema>
<dataNodename="shl"dataHost="xiaoql"database="taobao"/>
<dataNode name="sh2"dataHost="xiaoq2"database="taobao"/>
<dataHost name="xiaoql" maxCon="1ooo" minCon="10"balance="1"writeType="O"dbType="mysql"
dbDriver="native"switchType="1">
<heartbeat>select user()</heartbeat>
<writeHosthost="db1"url="192.168.30.101:3307"user="root"password="123">
<readHost host="db2" url="192.168.30.101:3309"user="root"password="123"/>
</writeHost>
<writeHosthost="db3"url="192.168.30.102:3307"user="root"password="123">
<readHost host="db4" url="192.168.30.102:3309"user="root" password="123"/>
</writeHost>
</dataHost>

<dataHostname="xiaoq2"maxCon="1ooo"minCon="10"balance="1"writeType="0"dbType="mysql"
dbDriver="native"switchType="1">
<heartbeat>selectuser()</heartbeat>
<writeHost host="db1" url="192.168.30.101:3308" user="root" password="123">
<readHost hos
"db2"url="192.168.30.101:3310"user="root" password="123" />
</writeHost>
<writeHosthost="db3"url="192.168.30.102:3308"user="root"password="123">
<readHost host="db4" url="192.168.30.102:3310" user="root" password="123"/>
</writeHost>
</dataHost>
</mycat:schema>





#创建测试库和表
[root@master~]#mysql-S/data/33o7/mysql.sock-e"createdatabase
baocharset utf8;"
[root@master~]# mysql-S/data/33o8/mysql.sock-e"create database taobao charset utf8;"
[root@master~]#mysql-S/data/3307/mysql.sock-e"usetaobao;createtableuser(idint,namevarchar(2o));"
[root@master~]#mysql-S/data/33o8/mysql.sock-e"usetaobao;createtableorder_t(idint,namevarchar(2o));"
对于数据库的DDL操作不要进入mycat进行操作，避免出现死锁问题，都需要进入后端节点进行操作
#重启服务程序
[root@master~]#mycatrestart
#创建数据表测试数据
[root@master~]#mysql-uroot-p123456-h192.168.30.101-P8066
mysql> insert into user values(1,'a');
mysql> insert into user values(2,'b');
mysql>insert into user values(3,'c');
mysql> commit;
向用户表中添加模拟数据信息

mysql>insert into order_t values(1,x'),(2,'y');
mysql> commit;
-向订单表中添加模拟数据信息
#查看后端数据库节点数据存储信息
[root@master confj#mysql-S/data/33o7/mysql.sock-e"show tables from taobao;"
|Tables_in_taobao|
|user
[root@master conf]#mysql-S/data/3308/mysql.sock-e"showtables from taobao;"
