个人作业二

流程图（Flowchart）：使用图形表示算法的思路是一种极好的方法，因为千言万语不如一张图。流程图在汇编语言和早期的BASIC语言环境中得到应用。相关的还有一种PAD图，对PASCAL或C语言都极适用。
动态图（activity diagram，活动图）是阐明了业务用例实现的工作流程。
联系：活动图是UML用于对系统的动态行为建模的另一种常用工具，它描述活动的顺序，展现从一个活动到另一个活动的控制流。活动图在本质上是一种流程图。

活动图与流程图的区别：

(1)、流程图着重描述处理过程，它的主要控制结构是顺序、分支和循环，各个处理过程之间有严格的顺序和时间关系。而活动图描述的是对象活动的顺序关系所遵循的规则，它着重表现的是系统的行为，而非系统的处理过程。

(2)、活动图能够表示并发活动的情形，而流程图不行。

(3)、活动图是面向对象的，而流程图是面向过程的。

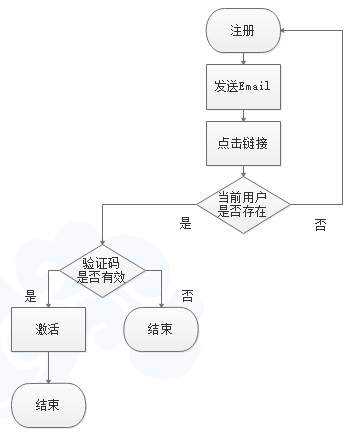

举例说明（邮箱注册）

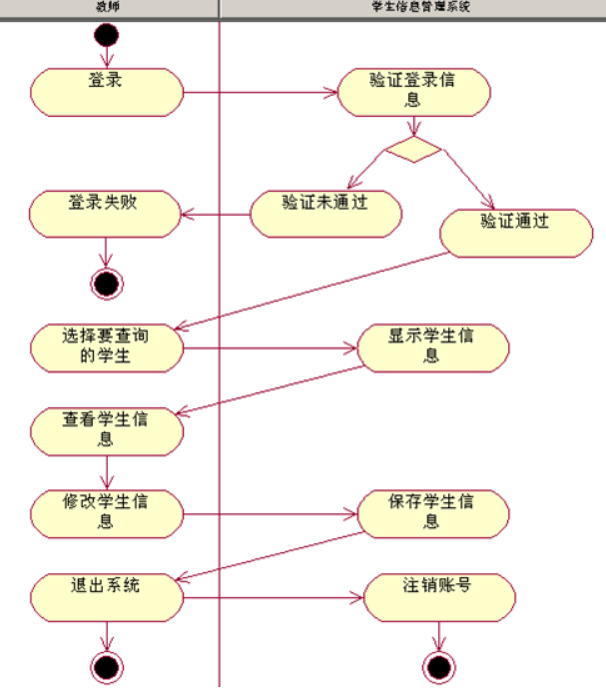

举例说明：（教师查看修改学生信息）
教师在查看修改学生信息的活动中，有3个用例：
(1)登录：要进入系统，首先要登录。
(2)查询学生信息：进入系统后可以选择查询不同学生的信息。
(3)修改学生信息：需要修 改某些学生的部分信息，比如考试过后需要修改学生的成绩信息。
