基于单片机小功率电动机非正常仿真系统设计-（学习分享）

778基于单片机小功率电动机非正常仿真系统设计

1、任务

利用单片机制作一个小功率电动机非正常试验系统，将硬件设备采集到的电动机绕组温度，电压，用单片机LCD模块进行显示，既能有效降低人工成本，又能实时观察，使设备在规定工作周期内安全可靠地运行，避免非正常堵转过程中发生因电机绕组温度过高、绝缘性能破坏导致着火等危险。

2、设计原始资料

当电动机用于下列场合时，应对电动机进行堵转试验：

a）电动机堵转转矩小于额定转矩；

b）在实际运行中可能被锁住运动部件的电动机。

对于装有热保护器的电动机，还需进行下述试验：

将电动机固定到木质或类似材料制成的支架上，堵住电动机转子，电动机以额定电压范围的上限供电，实验的持续时间为：

a）带有自复位保护器的电动机工作300次或72h，两者取先出现的情况，除非对可能永久承受电源电压的电动机，持续时间为432h，或直到保护器永久地断开电路。

b）带有非自复位保护器的电动机工作30次，每次动作之后，应尽快使热保护器重新复位，但时间不得小于30s。

3、主要内容

（1）对小功率电动机非正常试验方法进行研究；

（2）编写相应有关C语言程序；

（3）将硬件设备采集到的温度，用单片机LCD模块进行显示；

4、仿真实现方案

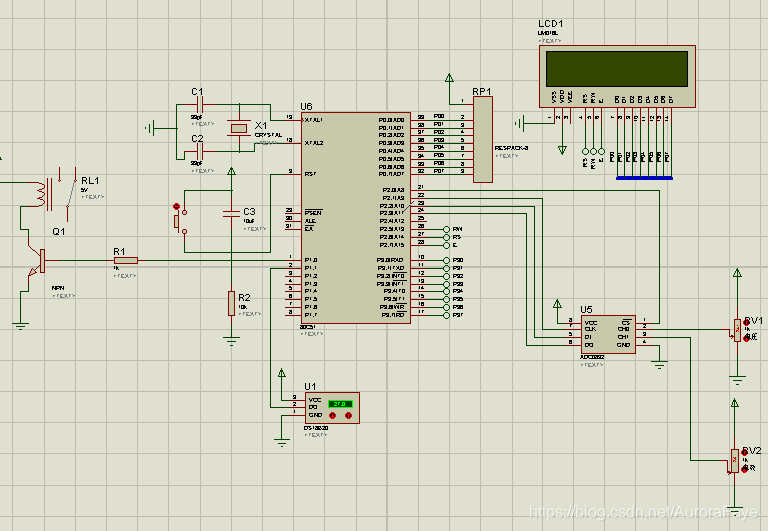

用DS18B20模拟演示采集到的的电动机的温度；用一个电阻模拟演示采集到的电动机的电压；用另外一个电阻模拟演示采集到的电动机的电流。将电压，电流，温度三个值显示到LCD上。

​

#include "lcd1602.h"
#include "ADC0832.h"
#include "DS18B20.h"

sbit relay=P1^0;

u8 AD;
int T;
float v;
u8 s[4];
void main()
{
	relay=0;

	LCD1602_Init();
	LCD1602_ShowString(0,0,"U:   V");LCD1602_ShowString(8,0,"I:   A");
	LCD1602_ShowString(0,1,"T:   ");

	while(1)
	{

		AD=ADC0832_1(0);
		v=(float)AD/51*10;
		LCD1602_ShowFloatNum(2,0,v);

		if(v>40)
			relay=1;
		AD=ADC0832_1(1);
