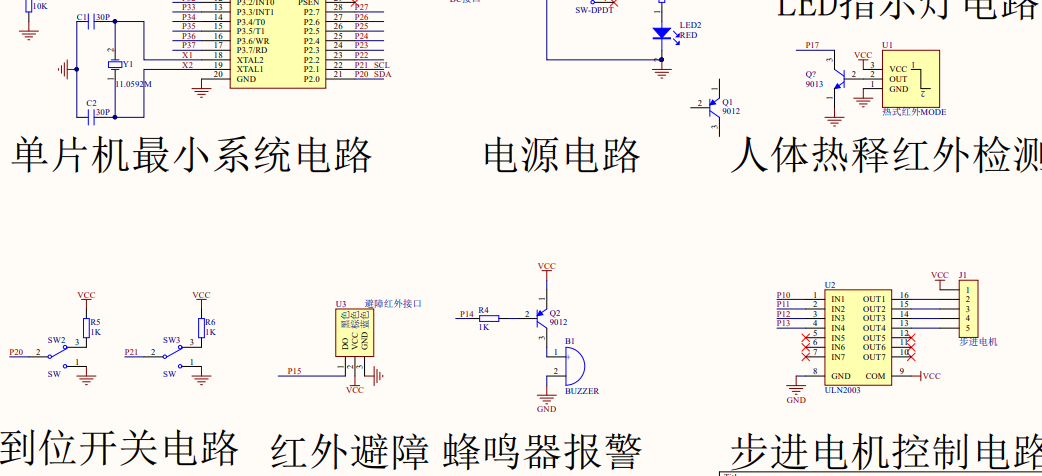

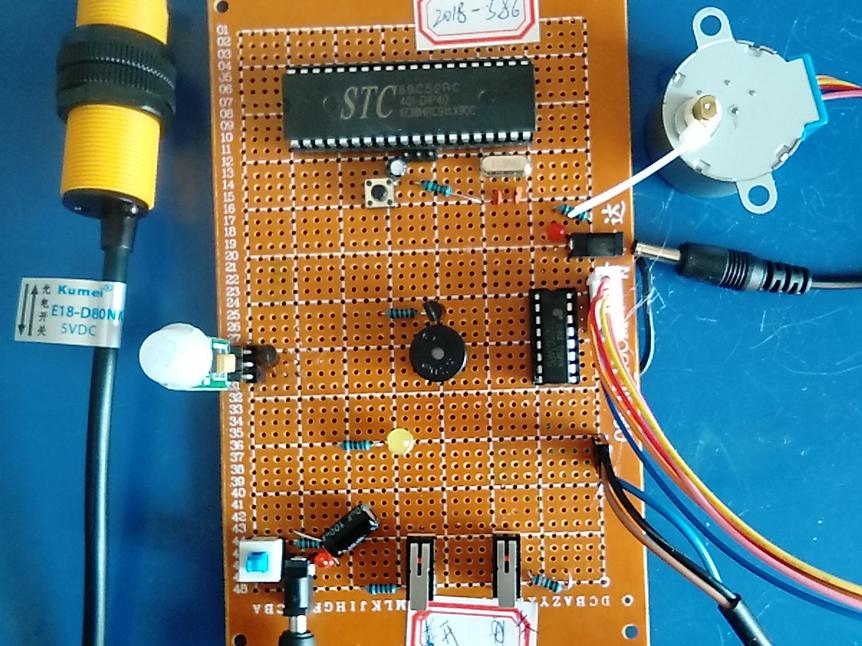

基于51单片机的人体热释传感器自动门控制系统设计



1、通过热释红外传感器检测是否有人，步进电机默认停止（即默认门是关的）。如果有人，则步进电机一直正转（模拟开门），直到1号到位开关检测到信号（开门到了最大），则步进电机停转。如果再次检测到没人，则，步进电机反转（模拟关门），知道2哈到位开关检测到信号（门已关死），则步进电机停转。依次循环……

2、热释红外检测到有人时，黄色LED灯亮，否则黄灯不亮。

3、如果红外避障传感器检测到障碍物，蜂鸣器报警，否则蜂鸣器不报警。

4、如果在关门过程中，检测到有人，此时，步进电机正转开门。​

​

#define Coil_B1 {A1=0;B1=1;C1=0;D1=0;}//B相通电，其他相断电
#define Coil_C1 {A1=0;B1=0;C1=1;D1=0;}//C相通电，其他相断电
#define Coil_D1 {A1=0;B1=0;C1=0;D1=1;}//D相通电，其他相断电
#define Coil_OFF {A1=0;B1=0;C1=0;D1=0;}//全部断电

unsigned char zfFlag = 0 ;		 //正反转标志
unsigned char guanIng = 1;//关闭过程中
unsigned long time_20ms=0;		   //定时器计数
unsigned char daoweiFlag = 2;//记录当前状态
void Init_Timer0(void);

void main (void)
{

	Init_Timer0();        //定时器0初始化
	DelayMs(200);          //延时有助于稳定
	while (1)         //主循环
	{

		if(tanTou == 0) buzzer =0 ;//探头检测到报警
