基于51单片机的交流电流检测系统设计（电流互感器）

51交流电流检测系统设计-数码管-电流互感器

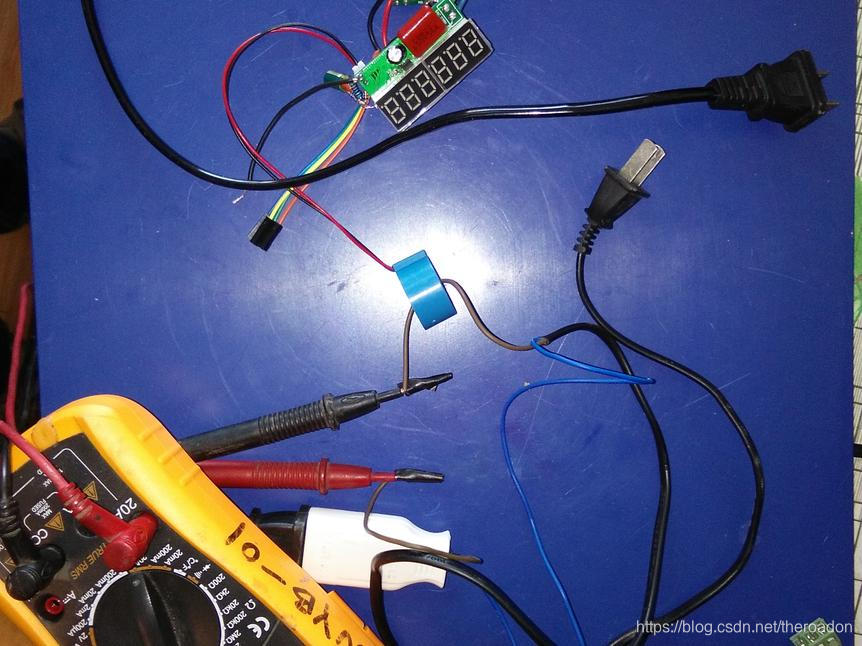

本设计由51单片机电路+数码管显示电路+交流电压检测电路+交流电流检测电路+电源电路组成。

1、数码管实时显示交流电流值和交流电压值。

点击并拖拽以移动​

#include "intrins.h"
#include "delay.h"
#include "display_seg.h"
#include<timer.h>
sfr P1M1 = 0x91;    //PxM1.n,PxM0.n     =00--->Standard,    01--->push-pull
sfr P1M0 = 0x92;    //                  =10--->pure input,  11--->open drain
sfr P0M1 = 0x93;
sfr P0M0 = 0x94;
sfr P2M1 = 0x95;
sfr P2M0 = 0x96;
sfr P3M1 = 0xB1;
sfr P3M0 = 0xB2;
sfr P4M1 = 0xB3;
sfr P4M0 = 0xB4;
sfr P5M1 = 0xC9;
sfr P5M0 = 0xCA;
sfr P6M1 = 0xCB;
sfr P6M0 = 0xCC;
sfr P7M1 = 0xE1;
sfr P7M0 = 0xE2;

sfr ADC_CONTR   =   0xBC;           //ADC控制寄存器
sfr ADC_RES     =   0xBD;           //ADC高8位结果
sfr ADC_LOW2    =   0xBE;           //ADC低2位结果
sfr P1ASF       =   0x9D;           //P1口第2功能控制寄存器

#define ADC_POWER   0x80            //ADC电源控制位
#define ADC_FLAG    0x10            //ADC完成标志
#define ADC_START   0x08            //ADC起始控制位
#define ADC_SPEEDLL 0x00            //540个时钟
#define ADC_SPEEDL  0x20            //360个时钟
#define ADC_SPEEDH  0x40            //180个时钟
#define ADC_SPEEDHH 0x60            //90个时钟


void InitADC();
unsigned char adVtab[5];
unsigned char adAtab[5];
unsigned char count = 0;
