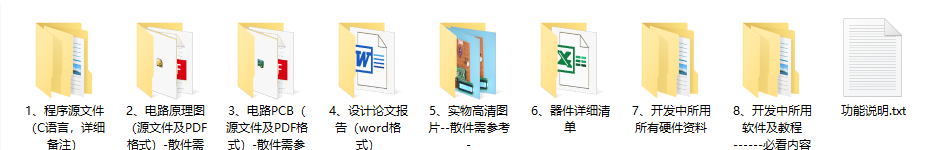

【资源下载】下载地址如下：
https://docs.qq.com/doc/DTlRSd01BZXNpRUxl

STM32单片机手机蓝牙APP共享自行车/充电宝/雨伞72

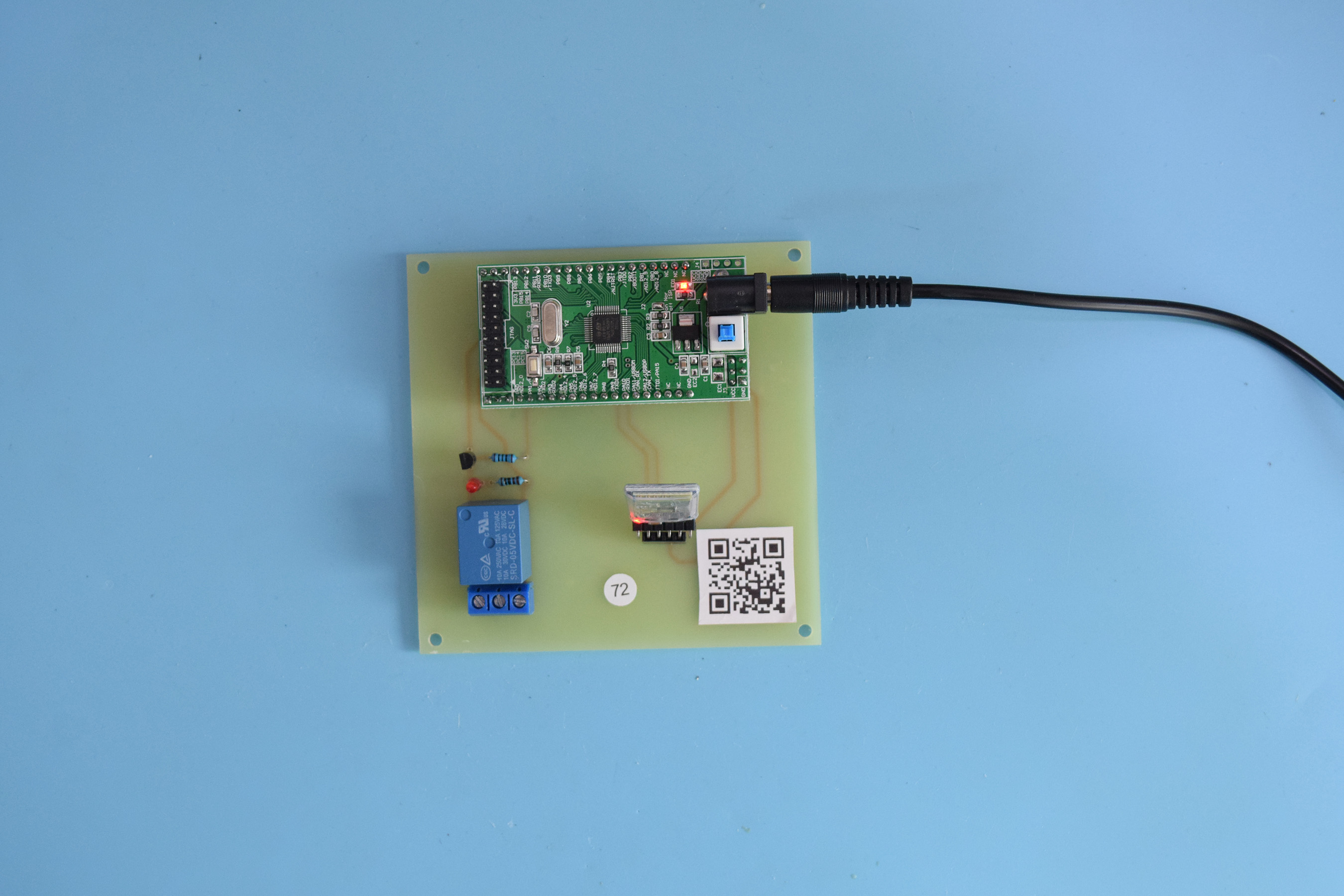

本系统由STM32F103C8T6单片机核心板、继电器控制、蓝牙控制及电源组成。
1、手机连接蓝牙设备。
2、设备上贴有二维码，通过手机可以扫描，如果二维码解析正确，可以控制打开共享设备的继电器。
3、如果使用完需要关闭设备开关（即继电器），通过手机可以点击还共享设备按键。
4、如果用完车，直接还车不经过手机，可以按最小系统板上复位按键。

设备蓝牙接收命令：
*S1# //打开继电器
*S0# //关闭继电器

蓝牙设备上报命令：（结尾无\r\n）
*R1# //继电器动作状态
*R0# //继电器不动作

​

​
