基于STM32单片机车牌识别摄像头图像识别系统设计

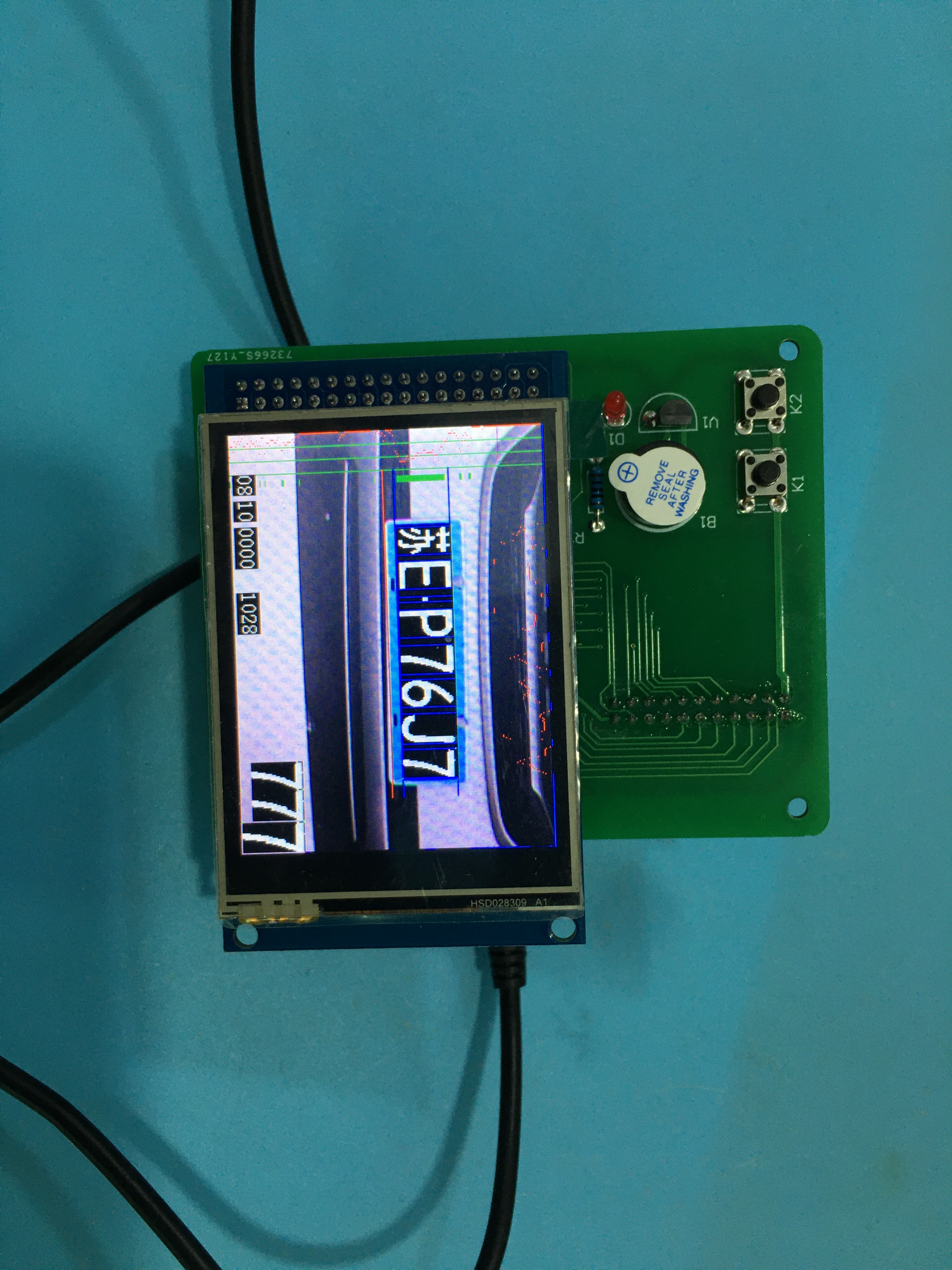

1、stm32单片机通过摄像头采集图像，并实时驱动TFT液晶屏显示相应图像。
2、stm32单片机通过模式识别、匹配货的车牌的识别结果，并在屏幕上进行显示。
3、识别主要过程包括图像采集、二值化分析、识别车牌区域、字符分割、字符匹配五个过程。
4、车牌锁定后会有蜂鸣器提醒，在分析获取到车牌后对车停留时间进行计时，并进行计费。
5、在图像采集界面，通过按键可以进入后台计费界面。在车牌识别后进入计费界面，可以通过按键退出计费界面，回到图像采集界面。
注意：单片机处理能力及速率有限，目前识别汉字：渝、辽、沪、浙、苏、粤，车牌图片一定要清晰，无反光，容易识别。
车牌识别操作技巧与按键功能说明：
1、重要一点，通过摄像头前面螺钮可以调焦，拧到直到液晶显示图像最清晰（一般我们调试好的）。
2、尽量让车牌号处于液晶中央位置，让车牌号内容处于两蓝线之间，且两蓝线处于红线上方。
3、位置合适后，进入倒计时，到时蜂鸣器会“嘀”的一声响，表示开始分析识别。识别需要一定时间。
3.在没有识别出车牌前，按下K1可查看已经识别出的车牌信息，并可看到计费信息（模拟停车场），识别出车牌后，显示车牌信息后， 需要按下按键K2，方可返回主界面。

​

vu8 TableChangePoint_240[240];//跳变点240个
vu8 Max_ChangePoint_240=0,Min_ChangePoint_240=0,Max_bChangePoint=0,Min_bChangePoint=0;//跳变点纵轴始、末坐标,跳变点横轴始、末坐标
vu8 a_Continue=0,b_Continue=0;//记录纵、横轴突变点的连续性
vu8 flag_aMax=0;//末值更新标志
vu8 Max_aChangePoint_reset=0,Min_aChangePoint_reset=0;//修正后的上下限
vu16 Length_card=0,Width_card=0;//车牌的长和宽
vu8 Max_aChangePoint_reset_1=0,Min_aChangePoint_reset_1=0;//保存上次的数据
vu8 flag_MaxMinCompare=0;//Max_aChangePoint_reset_1和Max_aChangePoint_reset的标志
vu8 TableChangePoint_320[320];//纵向跳变点320个
float V=0.00,S=0.00,H=0.00;//定义HSV值
vu16 Min_blue=0;
vu16 Max_blue=0;//定义车牌蓝色区域的横向最大值和最小值
vu16 k1=0,kk1=0,k2=0,kk2=0,k3=0,kk3=0,k4=0,kk4=0,k5=0,kk5=0,k6=0,kk6=0,k7=0,kk7=0,k8=0,kk8=0;//八个字符边界
extern vu8 Table[6300];//所有字符集 （10+26）*150 = 5400 字节
extern vu8 talble_0[150];//字符3,测试用
extern vu8 table_yu[32];//渝字
extern vu8 table_min[32];//闽字
extern vu8 table_lu[32];//鲁字
extern vu8 table_zhe[32];//浙字
extern vu8 table_shan[32];//陕字
extern vu8 table_cuan[32];//川字
vu8 R_a=0,G_a=0,B_a=0;//阈值

　　

​
