实验3：OpenFlow协议分析实践

一、实验目的

1. 能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
2. 能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

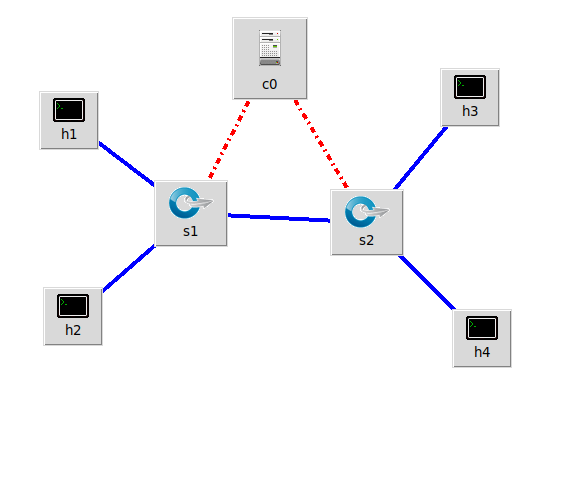

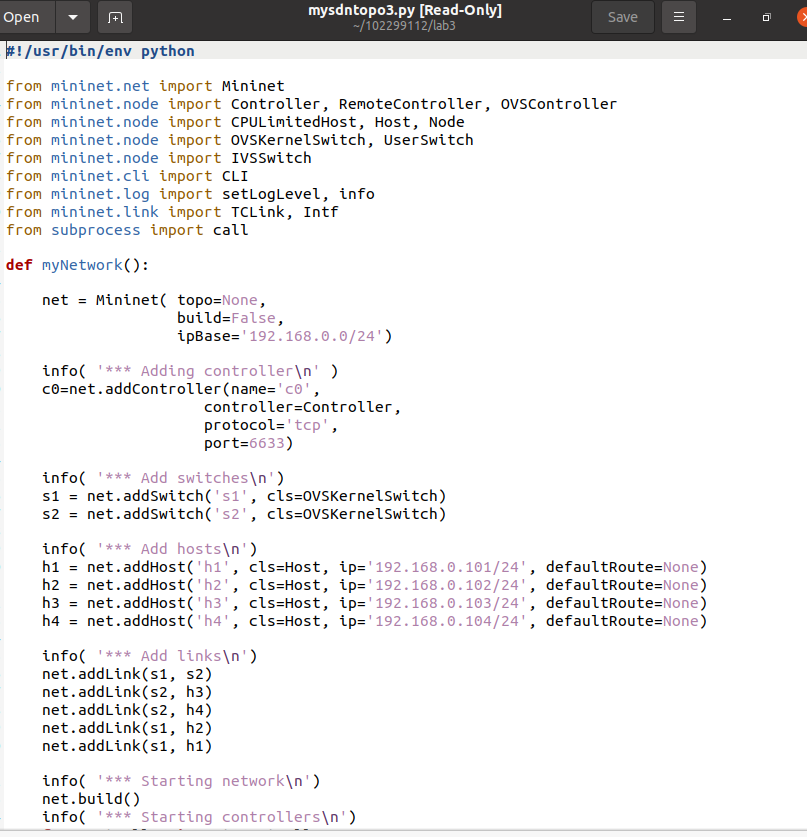

1. 搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据。

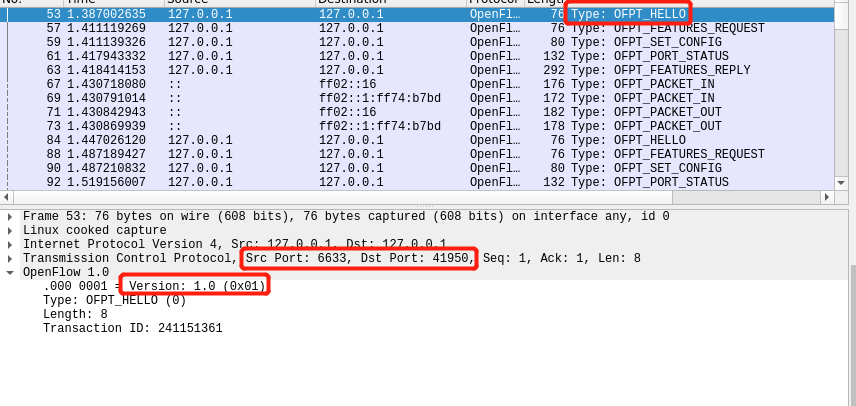

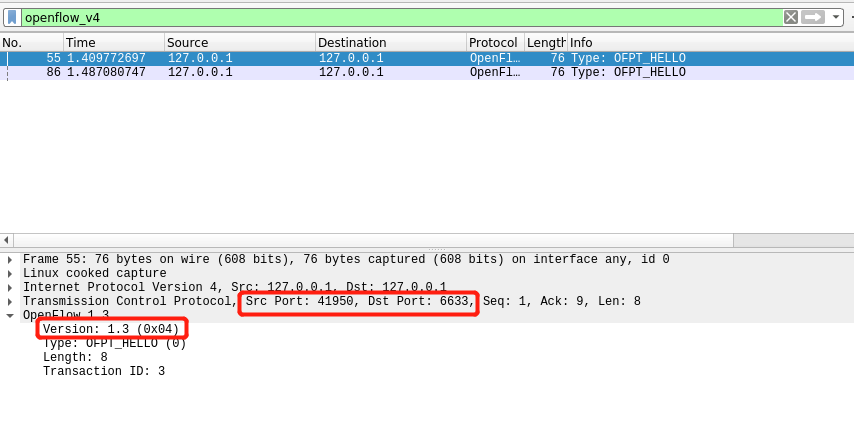

（1） hello

控制器6633端口（我最高能支持OpenFlow 1.0） ---> 交换机41950端口



 交换机41950端口（我最高能支持OpenFlow 1.3） ---> 控制器6633端口



 于是双方建立连接，并使用OpenFlow 1.0

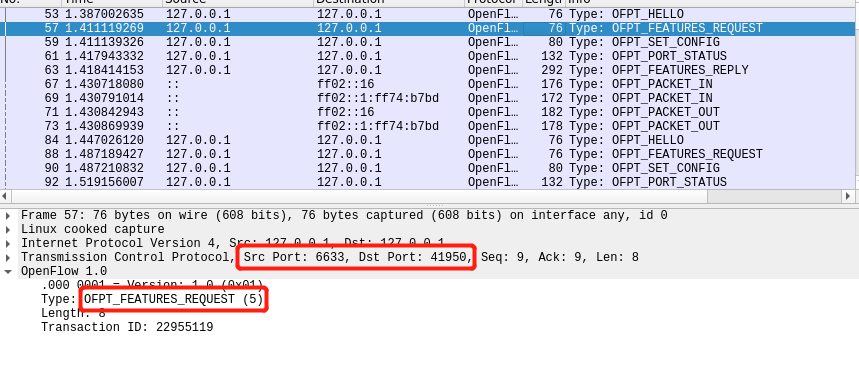

（2）Features Request

控制器6633端口（我需要你的特征信息） ---> 交换机41950端口

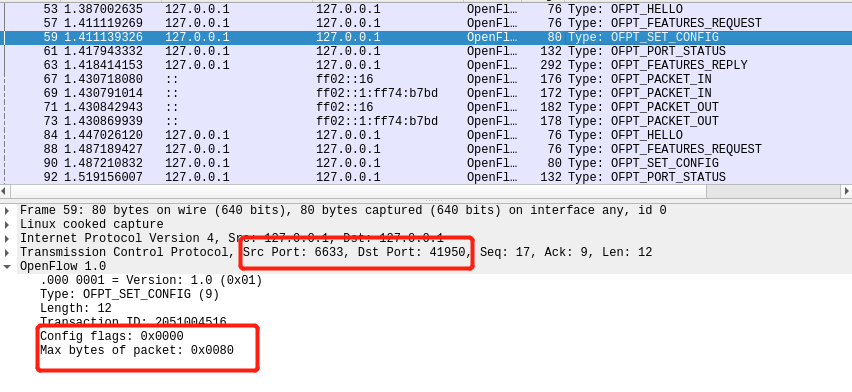

（3）Set Conig

控制器6633端口（请按照我给你的flag和max bytes of packet进行配置） ---> 交换机41950端口

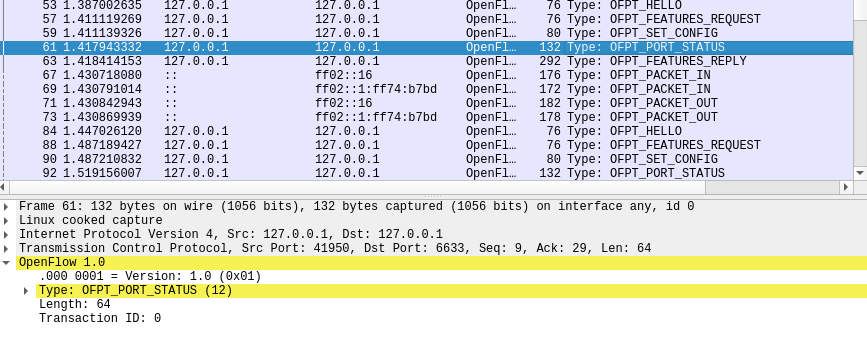

 （4）Port_Status

当交换机端口发生变化时，告知控制器相应的端口状态

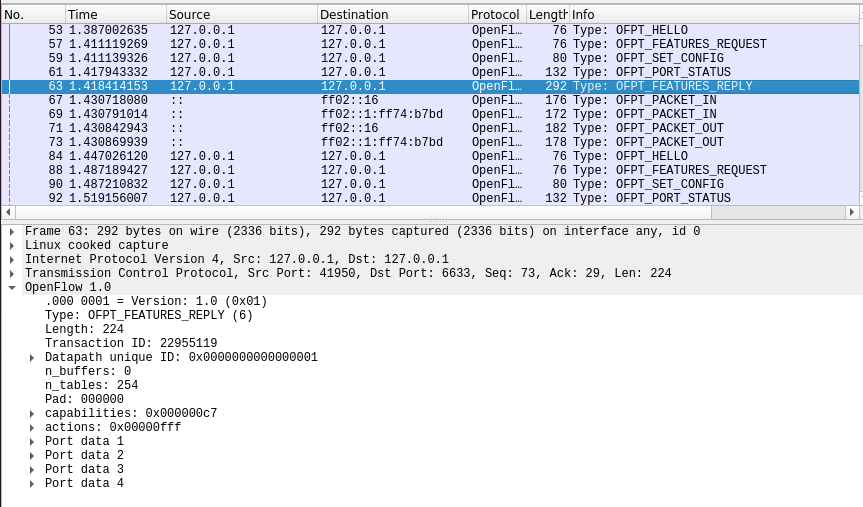

 （5）Features Reply

交换机41950端口（这是我的特征信息，请查收） ---> 控制器6633端口

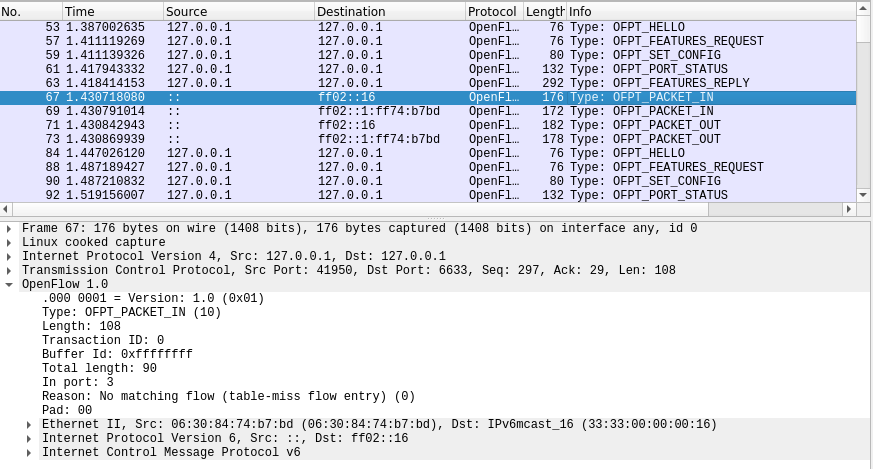

（6）Packet_in

交换机41950端口（有数据包进来，请指示）--- 控制器6633端口



（7）Flow_mod

分析抓取的flow_mod数据包，控制器通过6633端口向交换机41950端口、交换机35336端口 下发流表项，指导数据的转发处理

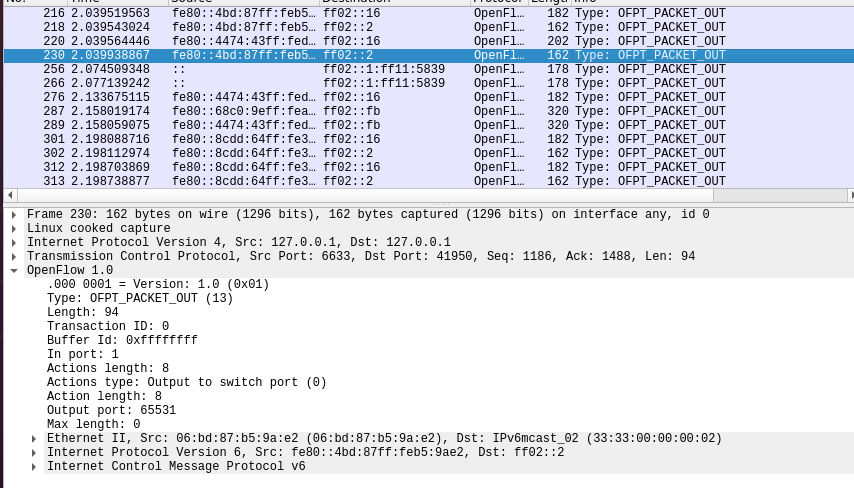

（8）Packet_out

控制器6633端口（请按照我给你的action进行处理） ---> 交换机41950端

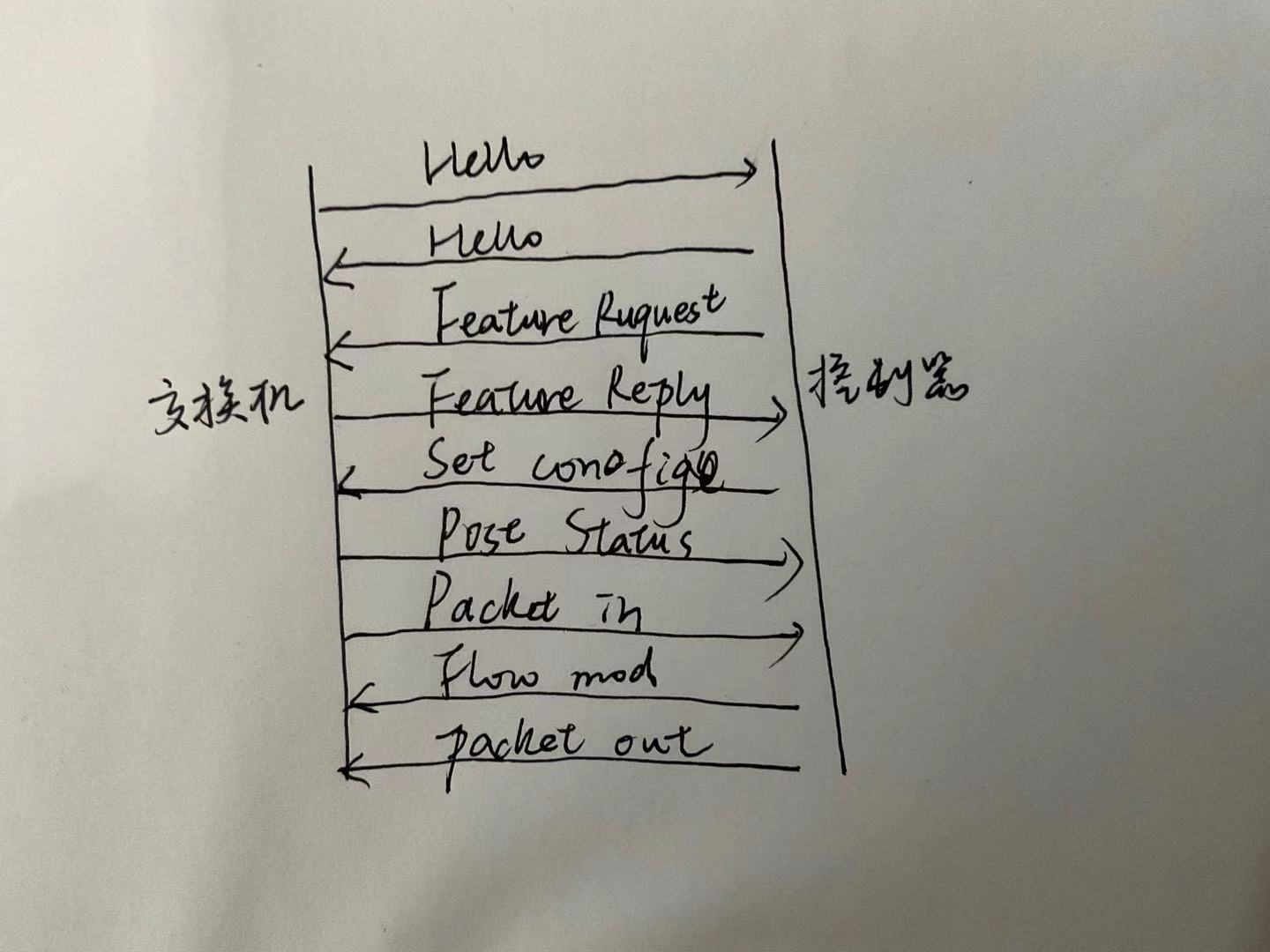

 2.分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程 图。



 3.回答：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

答：TCP

个人总结：本实验，我遇到的主要困难是在第一次实验时，我抓包的时候我没有找到HELLO，在多次尝试未果后，叫我才发现是需要先打开抓包软件在建立拓扑的，觉得自己有点钻牛角尖了，在先打开抓包软件在建立拓扑后我成功捕捉到了HELLO，这次实验也给我带来了经验教训，不可以看一步做一步，要先把实验的PPT整个浏览一遍，再进行实验，防止漏掉重要的信息，导致浪费较多的时间，下次实验的时候会认真看实验的PPT。
