实验1：SDN拓扑实践

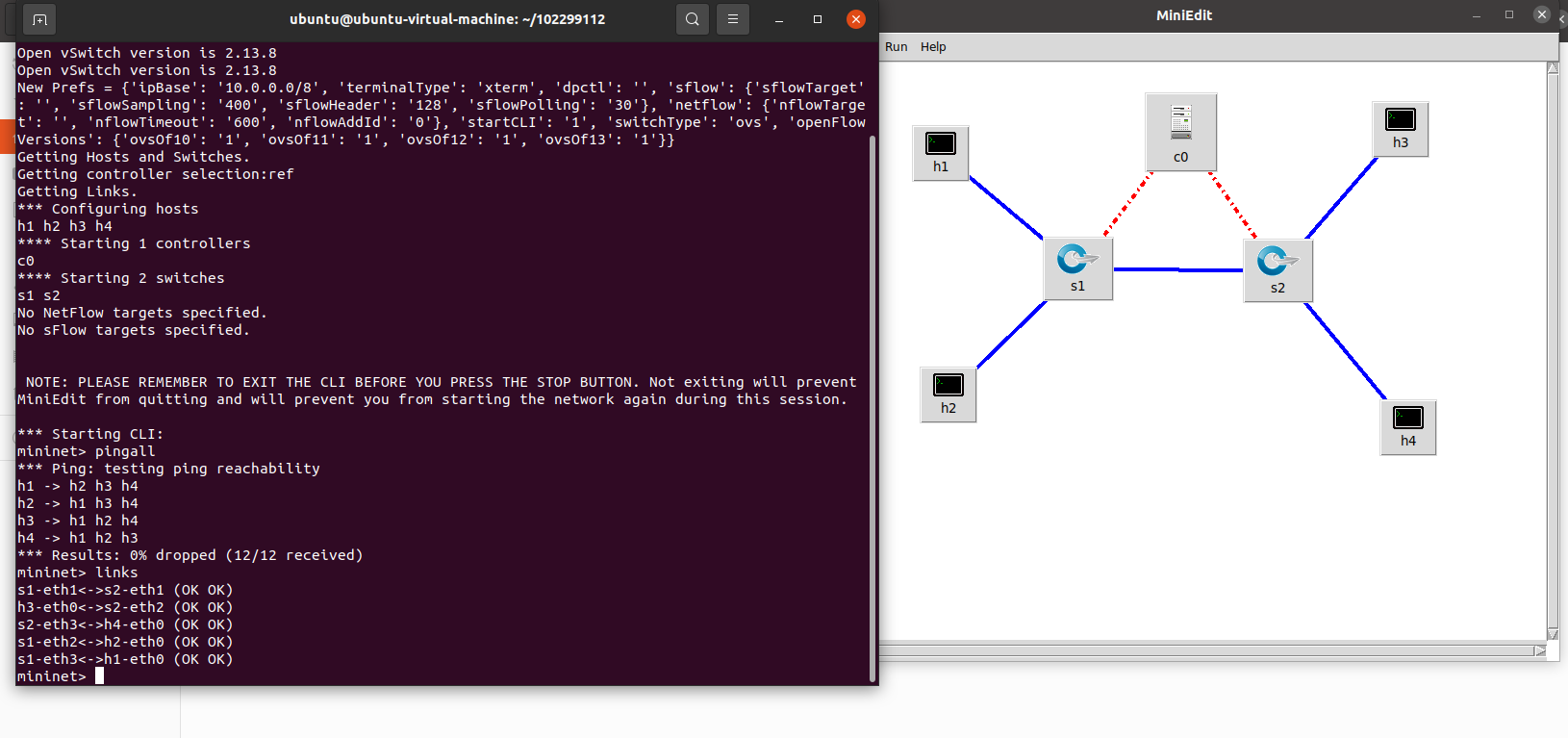

1:使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py

2:使用Mininet的命令行生成如下拓扑：

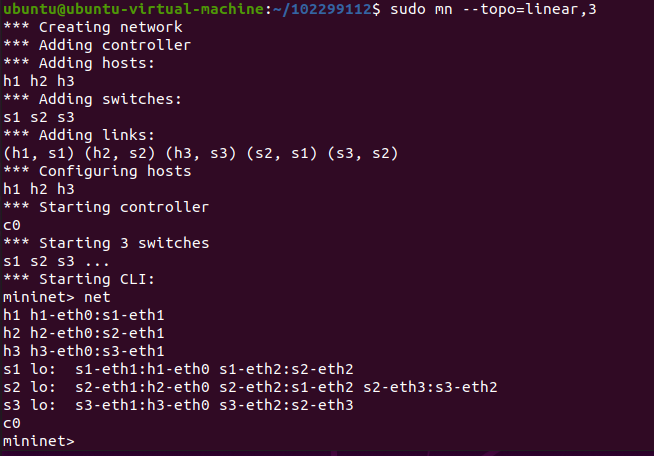

1）3台交换机，每个交换机连接1台主机，3台交换机连接成一条线.

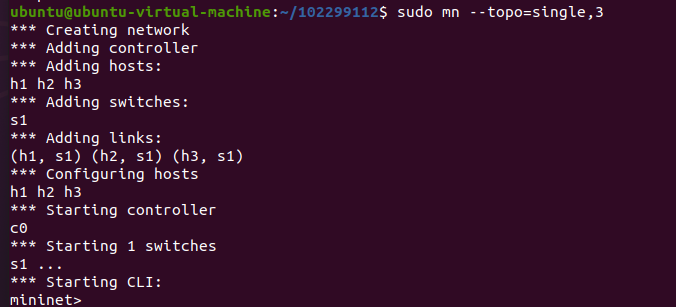

2) 3台主机，每个主机都连接到同1台交换机上。

3：在2）的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

新建一个主机名为h4，再将h4与s1连接，因此在命令行输入如下：
py net.addHost('h4') py net.addLink(s1, h4)

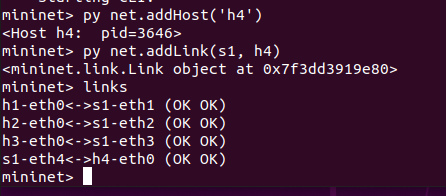

使用用links查看连通情况。由图可知，新增的主机h4已经成功连接到交换机s1上。

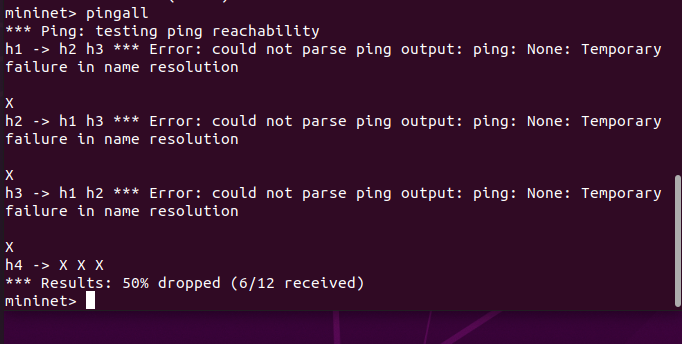

 通过pingall命令，结果如下。可知新增的主机不能ping通其他主机。

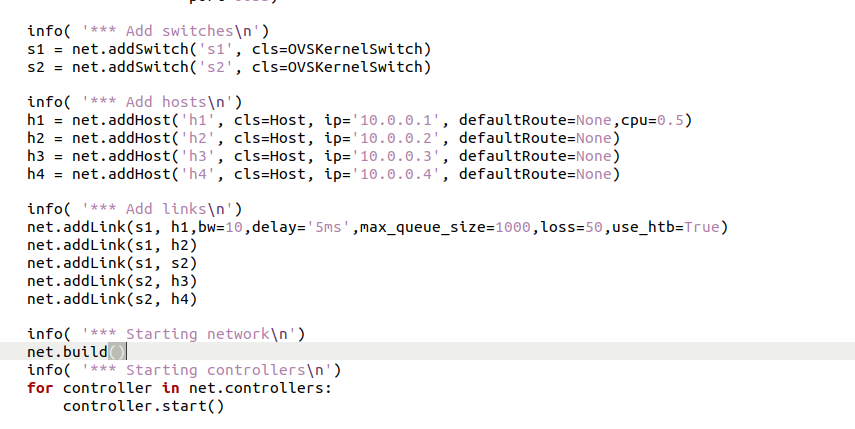

4：编辑（1）中第3步保存的Python脚本，添加如下网络性能限制，生成拓扑：

a) h1的cpu最高不超过50%；
b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。



实验总结

本次实验是第一次实验，由于是二学位学生，缺乏基础知识，所以遇到了较多问题，通过网上资料查询努力将问题解决了，希望接下来的实验可以顺利完成。
