如何正确的去计算显示器带宽

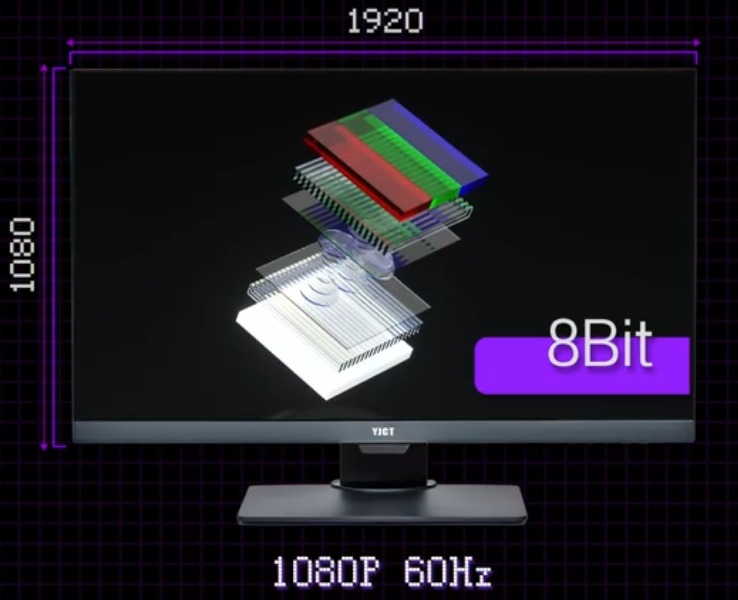

假设有一块1080P的屏幕，分辨率为1920X1080，刷新率为60Hz,色深为8Bit,那么它的显示器带宽会是多少呢？



将问题放到网上进行检索很多回答都是2.986Gbit/s，但其实这块屏幕真正的显示带宽是约等于3.196Gbit/s，那为什么会出现这种结果呢，那我们还需要从显示器的CVT-显示器协调视频时间。

目前的显示器在显示画面的时候并不是像播放PPT一样一张一张闪过去，现在的显示器采用的都是逐行扫描；那什么是逐行扫描，逐行扫描就是显示器从屏幕的左上角开始一行一行的绘制，一直绘制到屏幕的右下角。但是逐行扫描这样一行一行的扫描会因为我们身边的一些如WiFi、移动网络、无线电这些电磁干扰还有电脑和显示器内部的电路板的各种各样的高频讯号干扰所影响，如果显示器每次都是紧贴屏幕边缘去扫描万一因为某讯号干扰或者延迟导致错误的现象，那么你最后扫描出来的画面就会像下面这张图中的电脑一样是错位和撕裂的。

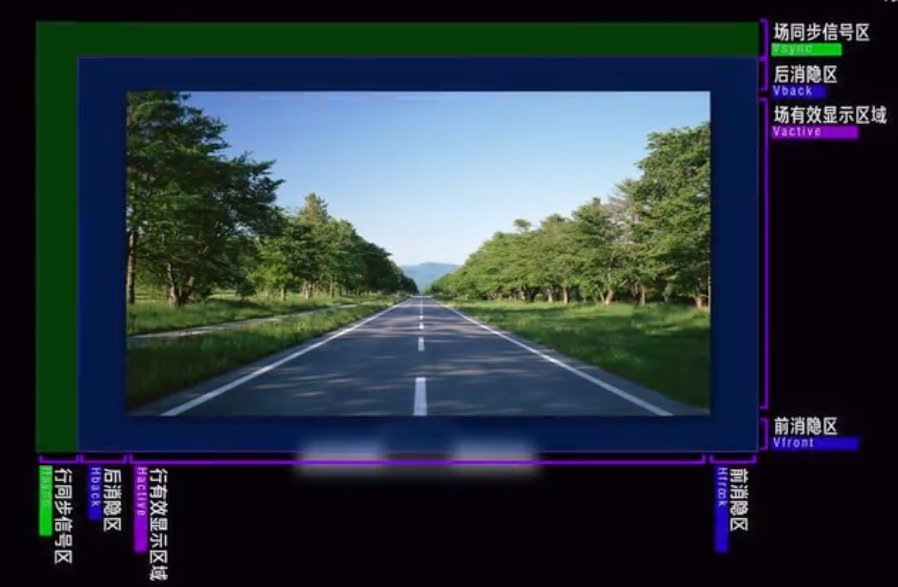

并且显示器在扫描的时候除了要保证扫描线的对齐还需要保证画面实在屏幕的正中心，所以显示器在逐行扫描的时候会在屏幕的外面预留一些区域用于对齐和时钟同步。所以你看到的屏幕虽然是1920X1080，但实际上屏幕扫描的区域要远比这个区域大得多，虽然额外多出来的这些像素点不参与你屏幕内容的显示，但是它还是会占用你的传输带宽因此我们在计算显示器带宽的时候需要把多的这一部分也考虑进去，前面提到的错误带宽2.986Gbt/s就是因为没有考虑到这些同步信号所以才会是错的，显示器实际扫描的区域分为三个部分：同步信号区(Sync)、消隐区(Blank)、有效显示区(Active)。

如果我们要计算这张画面的像素点数如下图

那么显示器的分辨率我们知道，怎么去知道显示器的Sync(同步信号区)和Blank(消隐区)的数值呢？

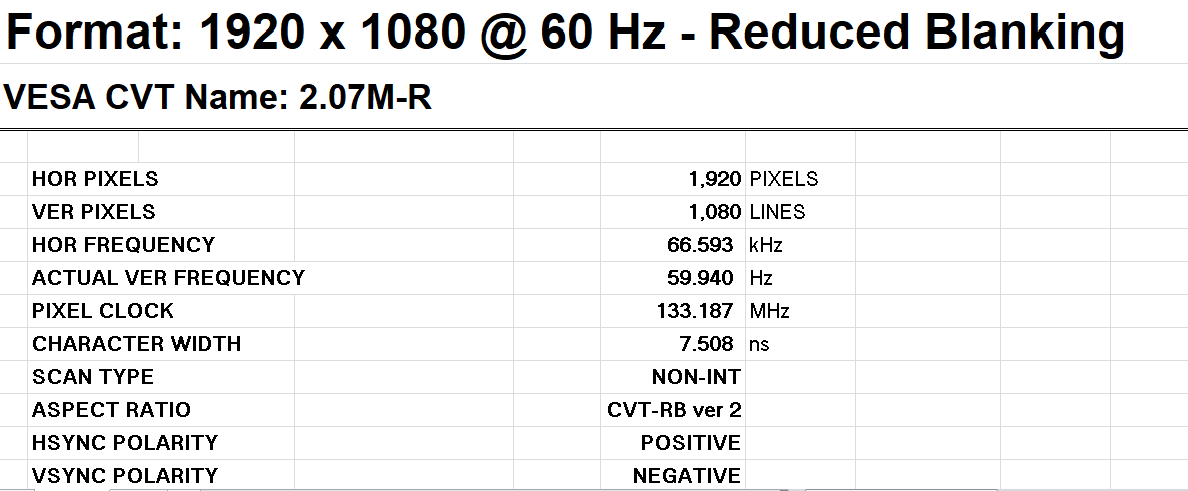

这个时候我们就要看显示器的计时标准了，不同的计时标准屏幕外用于时钟同步和对齐的区域也不同，目前市场上常见的标准有三种，分别是CVT、CVT-RB和CVT-R2越新的标准占用的带宽越少，现在的DP接口都是采用最新的额CVT-R2标准，在这个计时标准下用于对齐的像素点数目的具体数值的计算公式可以在VESA的官网中查询到相关的文献和公式。如下图

在表格中输入1920X1080和60Hz的刷新率后表格会自动算出所有有关这个分辨率和刷新率在CVT-R2中的相关信息，其中PIXEL CLOCK也就是像素时钟是133.187MHz，那么我们就应该用133.187X8X3最后约等于3.196Gbit/s，这样计算出来的显示器带宽才是正确的。
