实验3 多个段的汇编源程序编写与调试

实验任务1

使用任意文本编辑器，录入汇编源程序task1.asm

代码如下：

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 5 dup(2)
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

阅读源程序，从理论上分析源代码的功能，尤其是line15-25，循环实现的功能是什么，逐行理解每条指令的功能。

        mov cx, 5 //循环5次
        mov si, 0 //将0送到si寄存器中
        mov di, 0f00h//设置初始地址
s:      mov al, [si]//将[si]的值送入al
        and al, 0dfh//转换字母为大写字母
        mov es:[di], al//将结果保存至显示缓冲区
        mov al, [5+si]//将第si+5个字节送入al
        mov es:[di+1], al//保存数据
        inc si//si+1
        add di, 2//di+2
        loop s

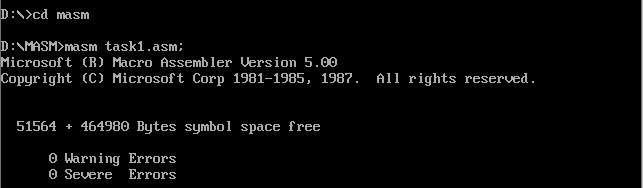

使用masm对代码进行汇编

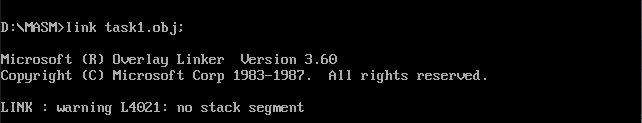

使用link对代码进行链接



执行task1.exe,结果如下所示：

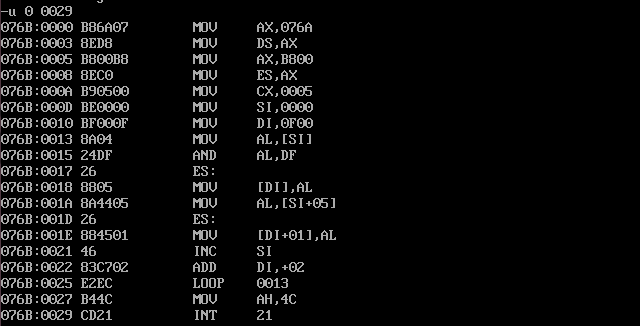

使用u命令进行精确反汇编

执行到程序返回前，即line27之前，观察结果

 将line4改成db 2,3,4,5,6，重新汇编、链接、运行、观察结果

 基于观察，分析、猜测这里的数值作用是什么？

数值的作用是改变字符的颜色。



实验任务2

已知数据段data中定义字节数据如下：

data segments
   db 23, 50, 66, 71, 35
data ends

代码如下：

assume cs:code, ds:data
 data segment
     db 23, 50, 66, 71, 35
     db 10 dup(0)
 data ends

code segment
  start:
        mov ax, data
          mov ds, ax
          mov cx,5
          mov si,0
  s1:
          mov ah, 0
          mov al, ds:[si]
          mov bl, 10
          div bl
          mov ds:[si+5],al
          mov ds:[si+6],ah

          mov ah, 2
          mov dl,ds:[si+5]
          add dl, 30h
          int 21h

          mov ah, 2
          mov dl, ds:[si+6]
          add dl, 30h
          int 21h

          inc si
          mov ah, 2
          mov dl,“ ”

          int 21h
          loop s1

          mov ah, 4ch
            int 21h
  code ends
  end start

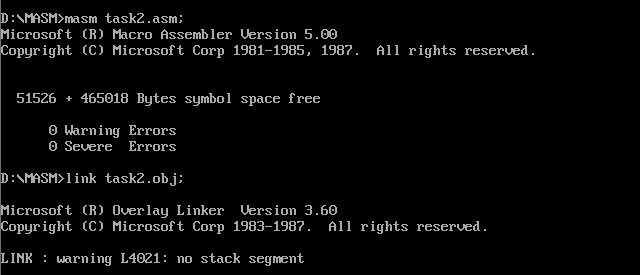

对程序进行汇编和链接



运行程序，得到十进制数字



实验任务3

教材「实验5 编写、调试具有多个段的程序」（1）

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h
data ends

stack segment
  dw 0, 0, 0, 0, 0, 0, 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

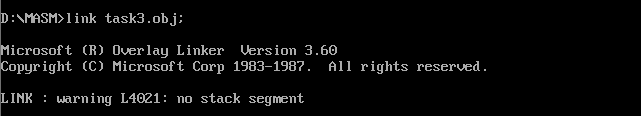

对程序进行汇编和链接



使用r命令查看寄存器的值

查看data中的数据

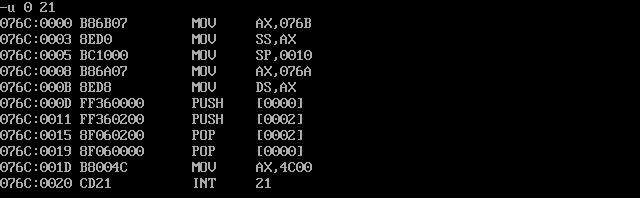

使用u命令进行反汇编

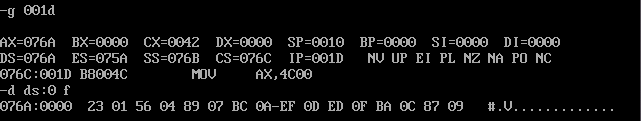

 程序返回前各个寄存器的数据和data数据如下所示：





1.CPU执行程序，程序返回前，data段中的数据为：0123H, 0456H, 0789H, 0abcH, 0defH, 0fedH, 0cbaH, 0987H

2.CPU执行程序，程序返回前，cs=076C ，ss=076B ，ds=076A

3.程序加载后，code段的段地址为X，则data段的段地址为：X-2，stack段的段地址为：X-1



实验任务4

教材「实验5 编写、调试具有多个段的程序」（2）

代码如下：

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

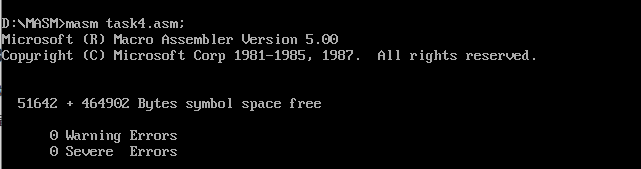

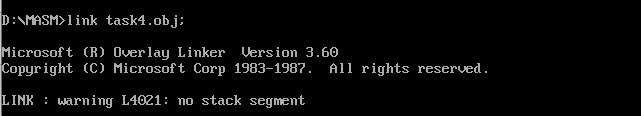

将代码进行汇编和链接

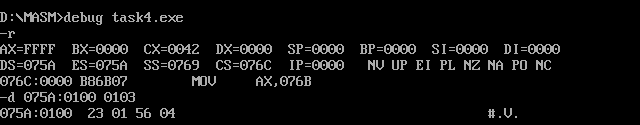

进入debug,使用r命令查看寄存器的值并且查看data中的数据

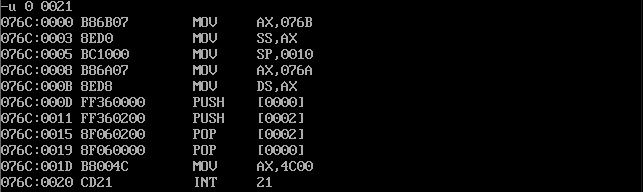

使用u命令进行精确反汇编

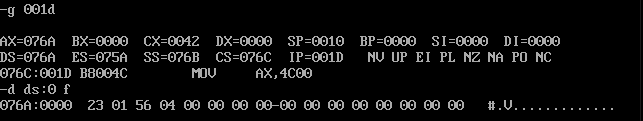

运行至程序返回前查看data中的数据



程序返回前各个寄存器的数据：



1.CPU执行程序，程序返回前，data段中的数据为：0123H,0456H

2.CPU执行程序，程序返回前，cs=076CH，ss=076BH，ds=076AH。

3.设程序加载后，code段的段地址为X，则data段的段地址为X-2，stack段的段地址为X-1。

4.如果段中的数据占N个字节，则程序加载后，这段实际占有的空间为：(N/16+1)*16

实验任务5

教材「实验5 编写、调试具有多个段的程序」（3）

代码如下所示：

assume cs:code, ds:data, ss:stack

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0,0
stack ends
end start

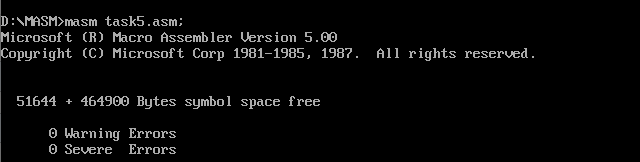

对程序进行汇编和链接

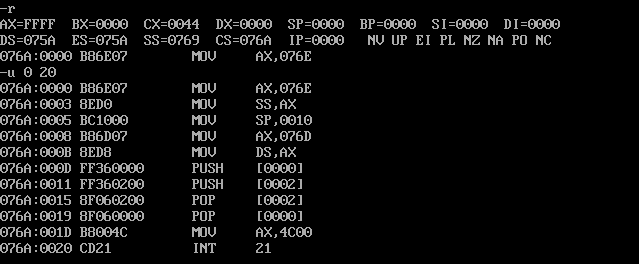

进入debug,使用r命令查看寄存器信息



执行到程序返回前



1.CPU执行程序，程序返回前，data段中的数据为：0123h,  0456h

2.CPU执行程序，程序返回前，cs=076A ，ss=076E ，ds=076D

3.程序加载后，code段的段地址为X，则data段的段地址为：X+3 ，stack段的段地址为：X+4



实验任务6

「实验5 编写、调试具有多个段的程序」(4)

如果将(1)、(2)、(3)题中的最后一条伪指令“end start”改为“end”（也就是说，不指明程序的入口），则哪个程序仍然可以运行？请说明原因。

只有task5.exe可以正确执行，因为实验任务5的程序的data段和stack段都定义在程序的code段后,而其他实验的程序data段和stack段定义在程序的code前，将end start 改为end后，其他程序的data段和stack段将被当做程序执行，会出错，task5的程序从code段开始执行，所以不会出错。



实验任务7

「实验5 编写、调试具有多个段的程序」(5)

代码如下：

assume cs:code
a segment
db 1,2,3,4,5,6,7,8
a ends

b segment
db 1,2,3,4,5,6,7,8
b ends

c1 segment ; 在集成软件环境中，请将此处的段名称由c→改为c1或其它名称
db 8 dup(0)
c1 ends ;
code segment
start:
      mov ax,a
      mov ds,ax
      mov ax,b
      mov ss,ax
      mov ax,c1
      mov es,ax

      mov bx,0
      mov cx,8
s:    mov ax,ds:[bx]
      add ax,ss:[bx]
      mov es:[bx],ax

      add bx,1

      loop s

      mov ax,4c00h
      int 21h

code ends
end start

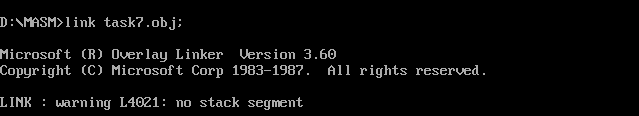

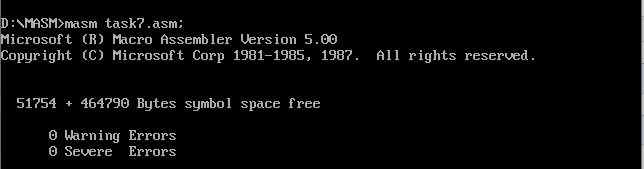

 对代码进行汇编和链接



进入debug,使用r语言查看寄存器的值。

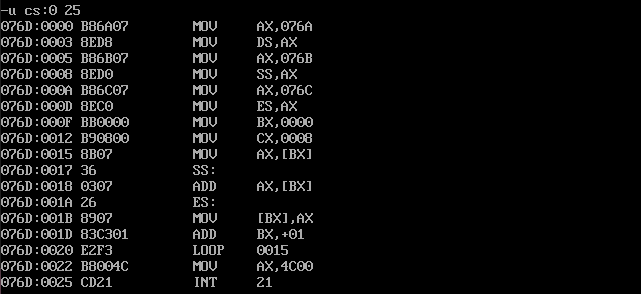

对程序进行反汇编

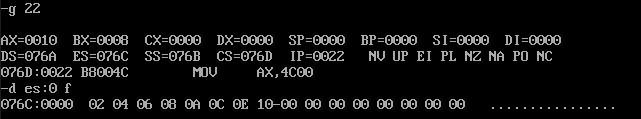

 查看结果，可以看到实现了题目要求





实验任务8

教材「实验5 编写、调试具有多个段的程序」（6）

代码如下：

assume cs:code
a segment
  dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
a ends

b segment
  dw 8 dup(0)
b ends

code segment
start:
      mov ax,a
      mov ds,ax
      mov bx,0
      mov ax,b
      mov ss,ax
      mov sp,16
      mov cx,8
s:   push [bx]
      inc bx
      inc bx
      loop s
      mov ax,4c00h
      int 21h
code ends
end start

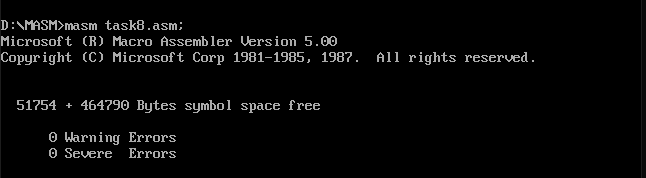

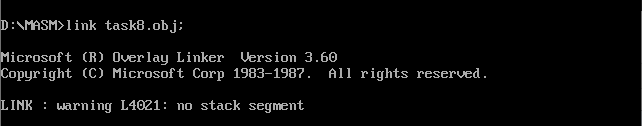

将代码进行汇编和链接

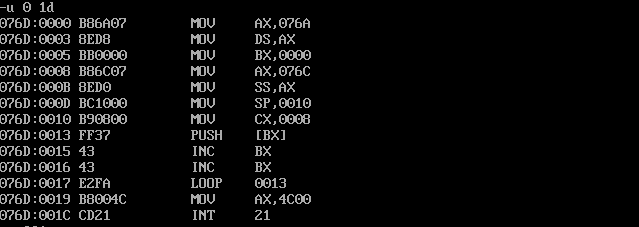

对程序进行精确反汇编



查看逻辑段b的数据，可以看到实现了题目要求
