实验3 多个段的汇编源程序编写与调试

一、实验目的

1. 理解和掌握将数据、代码、栈放入不同逻辑段的程序的编写和调试

2. 理解具有多个段的汇编源程序对应的目标程序执行时，内存分配方式

3. 掌握大小写字符的转换方法、数字字符和数值之间的转换方法

4. 理解并掌握各种寻址方式的灵活应用

5. 掌握汇编指令loop, and, or，div, mul的用法

二、实验准备

复习教材chapter 6-8章。

chapter 6 包含多个段的程序

chapter 7 更灵活的定位内存地址的方法

chapter 8 数据处理的两个基本问题



三、实验内容

实验任务1

使用任意文本编辑器，录入汇编源程序task1.asm。

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 5 dup(2)
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5         ；//设置循环次数为5,因为nuist有五个字母
        mov si, 0         ;//设置数据段地址偏移量
        mov di, 0f00h     ；//设置es附加段的地址偏移量
s:      mov al, [si]      ；//将数据段偏移地址为si的数据存入al
        and al, 0dfh      ；//dfh=11011111B,将al中的ASCII码的第五个位置为0，变为大写字母
        mov es:[di], al   ；将al存入偏移地址为di的附加段中
        mov al, [5+si]    ；将偏移地址为5+si的地址存入al
        mov es:[di+1], al ；将al存入附加端偏移地址为di+1的内存
        inc si            ；si自加1
        add di, 2         ；di+2
        loop s            ；循环s

        mov ah, 4ch
        int 21h
code ends
end start

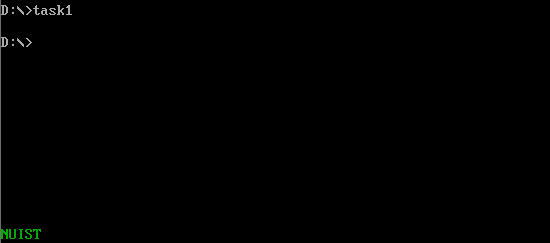

 使用masm、link对task1.asm进行汇编、链接，得到可执行文件task1.exe，运行并观察结果。

-g运行至27行处



 修改成db 2,3,4,5后执行结果如下图

 这里的数值的作用是修改显存显示内容的颜色。

实验任务2

task2.asm代码：

 assume cs:code,ds:data
 data segment
     db 23,50,66,71,35
 data ends
 code segment
 start:
     mov ax,data
     mov ds,ax
     mov cx,5
     mov bx,0
s:  mov ah,0
     mov al,ds:[bx]
     mov dl,10
     div dl

     mov ds:[5],al//放商
     mov ds:[6],ah  //放余数
     mov ah,2
     mov dl,ds:[5]
     add dl,30h//加30h，变为ASCII码值
     int 21h
     mov ah,2
     mov dl,ds:[6]
     add dl,30h
     int 21h
     mov dl,20h  //输出空格,空格的ASCII为20h
     int 21h
     inc bx
     loop s

     mov ax,4c00h
     int 21h
code ends
end start

使用masm、link工具对task2.asm进行汇编和链接

成功输出5个数

实验任务3

task3.asm源代码：

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h
data ends

stack segment
  dw 0, 0, 0, 0, 0, 0, 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h
code ends
end start

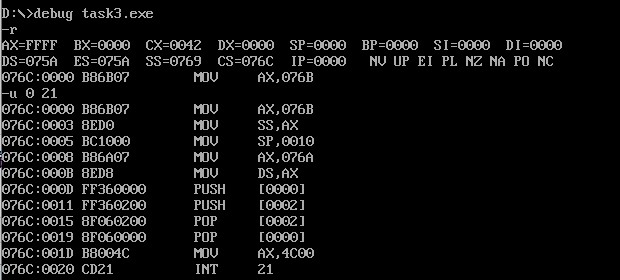

使用masm、link工具对task3.asm进行汇编和链接

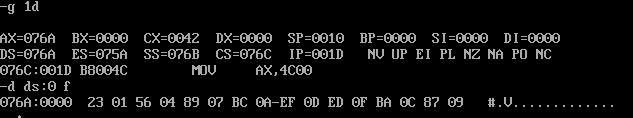

 ①CPU执行程序，程序返回前，data段中的数据：0123H, 0456H, 0789H, 0ABCH, 0DEFH, 0FEDH, 0CBAH, 0987H

②CPU执行程序，程序返回前，cs=076CH，ss=076BH，ds=076AH



③设程序加载后，code段的段地址为X，则data段的段地址为X-2,stack段的段地址为X-1

实验任务4

将下面的程序编译、连接，用Debug加载、跟踪，然后回答问题。

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

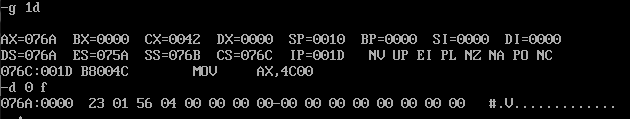

①CPU执行程序，程序返回前，data段中的数据为0123H，0456H

 ②CPU执行程序，程序返回前，可以得出cs=076CH,ss=076BH，ds=076AH

 ③设程序加载后，code段的段地址为X，则data段的段地址为X-2,stack段的段地址为X-1

 ④如果段中的数据占N个字节，则程序加载后，该段实际占有的空间为（floor（N/16）+1）*16（向下取整）。

 最少占用16个字节，然后以16的倍数增加，16 32 48

实验任务5

task5.asm源代码：

assume cs:code, ds:data, ss:stack

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0,0
stack ends
end start

①CPU执行程序，程序返回前，data段中的数据为0123H ，0456H

 ②CPU执行程序，程序返回前，cs=076AH,ss=076EH，ds=076DH

③设程序加载后，code段的段地址为X，则data段的段地址为X+3,stack段的段地址为X+4

实验任务6

如果将(1)、(2)、(3)题中最后一条伪指令“end start”改为“end”(也就是说，不指明程序的入口)，则哪个程序仍然可以正确执行？请说明原因。

答：第三题可以正确执行（task5.exe），因为如果他end start去掉，那么程序就会从默认的入口开始执行，默认的入口为code段，所以会从code段开始执行，

data段和stack段正好在code后面所以可以正确运行。

实验任务7

task7.asm源代码：

assume cs:code
a segment
  db 1,2,3,4,5,6,7,8
a ends
b segment
  db 1,2,3,4,5,6,7,8
b ends
c segment
  db 8 dup(0)
c ends
code segment
start:
     mov bx,0
     mov cx,8

s:   mov si,a
     mov ds,si
     mov al,ds:[bx]

     mov si,b
     mov ds,si
     add al,ds:[bx]

     mov si,c1
     mov ds,si
     mov ds:[bx],al
     inc bx
     loop s

     mov ah,4ch
     int 21h
code ends
end start

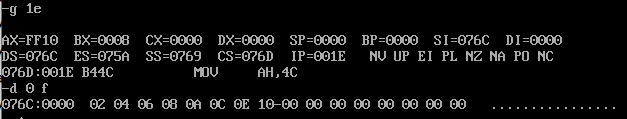

查看数据段c1的数值如下，成功相加

实验任务8

程序如下，编写code段中的代码，用push指令将a段中的前8个字型数据，逆序存储到b段中。

assume cs:code
a segment
  dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
a ends
b segment
  dw 8 dup(0)
b ends
code segment
start:
        mov ax,b
        mov ss,ax
        mov sp,10h
        mov ax,a
        mov ds,ax
        mov si,0
        mov cx,8
s:      push ds:[si]
        add si,2
        loop s
        mov ah,4ch
        int 21h
code ends
end start

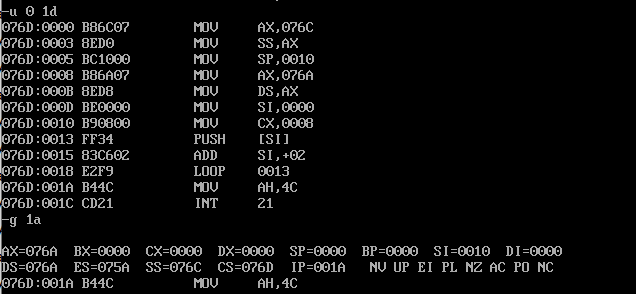

反汇编，执行：

 查看内存：



已完成逆序存储。
