实验2 汇编源程序编写与汇编、调试

实验2 汇编源程序编写与汇编、调试

　　一、实验目的

　　　　　　1. 理解并掌握汇编源程序组成与结构
　　　　　　2. 掌握汇编语言源程序编写→汇编→链接→调试的工具和方法
　　　　　　3. 理解汇编源程序中地址表示、段寄存器的用法
　　　　　　4. 理解和掌握寄存器间接寻址方式[bx]
　　　　　　5. 通过汇编指令loop的使用理解编程语言中循环的本质

　　二、实验准备

　　　　　　1. 学习/复习第5章使用[bx]和loop实现循环的编程应用示例（教材5.5节,5.8节）
　　　　　　2. 复习第3章「栈」的知识
　　　　　　3. 结合第4章课件，复习完整汇编源程序编写→汇编→连接→运行→调试的方法
　　　　　　4. 复习8086汇编中内存单元地址的表示，以及段寄存器DS, SS, ES, CS的用途

　　三、实验内容

　　　　　　1. 实验任务1

　　　　　　　　使用任意一款文本编辑器，编写8086汇编源程序ex1.asm。源代码如下：
　　　　　　　　　　
 1 ;ex1.asm
 2 assume cs:code
 3 code segment
 4     mov ax,0b810h
 5     mov ds,ax
 6
 7     mov byte ptr ds:[0],1
 8     mov byte ptr ds:[1],1
 9     mov byte ptr ds:[2],2
10     mov byte ptr ds:[3],2
11     mov byte ptr ds:[4],3
12     mov byte ptr ds:[5],3
13     mov byte ptr ds:[6],4
14     mov byte ptr ds:[7],4
15
16     mov ah,4ch
17     int 21h
18 code ends
19 end 　

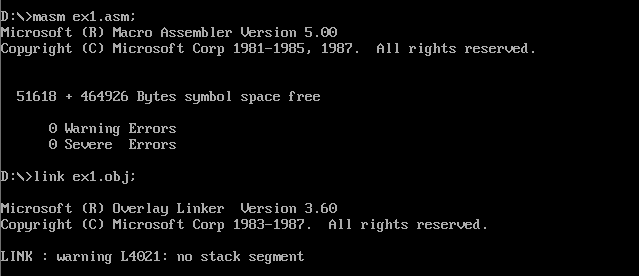

　　　　使用masm、link对ex1.asm进行汇编、链接，得到可执行文件ex1.exe，运行并观察结果（使用分号可以避免产生中间文件）
　　　　　　
　　　　　　
　　　　

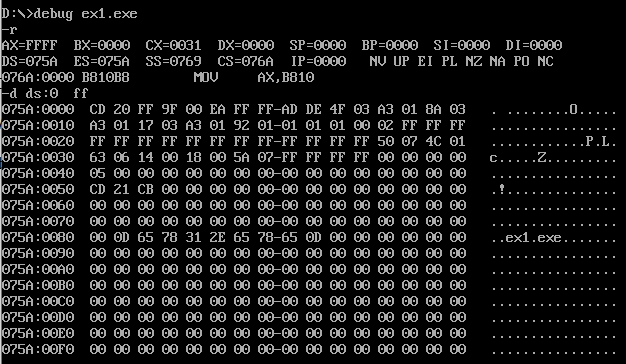

　　　　使用debug加载可执行文件ex1.exe后，使用d命令查看程序段前缀PSP所占的256个字节。
　　　　

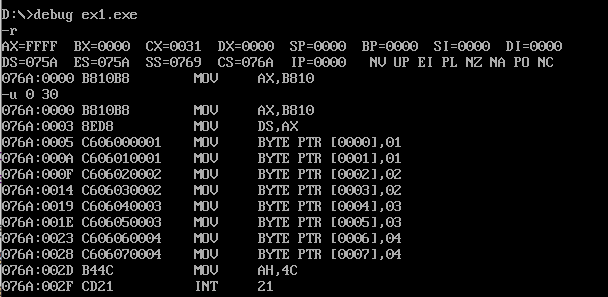

　　　　结合可执行文件中寄存器CX的值，使用u命令对ex1.exe进行精确反汇编

　　　　

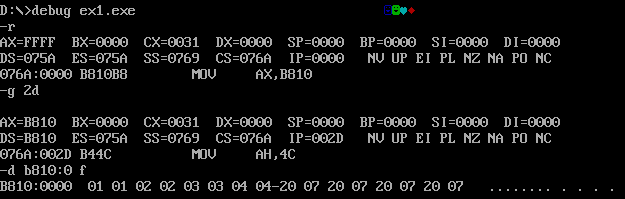

　　　　使用g命令执行到程序退出执行之前（即源码文件中line16之前)，观察结果。

 　　　　

 　　　　内存修改成功，右上角出现图像。

　　　　2. 实验任务2

　　　　　　使用任意一款文本编辑器，编写8086汇编源程序ex2.asm。源代码如下：
;ex2.asm
assume cs:code
code segment
    mov ax,0b810h
    mov ds,ax

    mov bx,0
    mov ax,101h
    mov cx,4
s:    mov [bx],ax
    add bx,2
    add ax,101h
    loop s
    mov ah,4ch
    int 21h
code ends
end

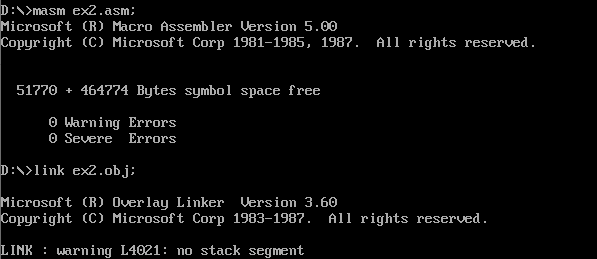

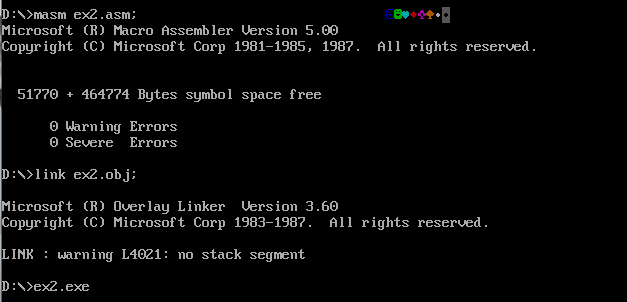

　　　　　　使用masm、link对ex2.asm进行汇编、链接，得到可执行文件ex2.exe，运行并观察结果。
　　　　　　

 　　　　　　

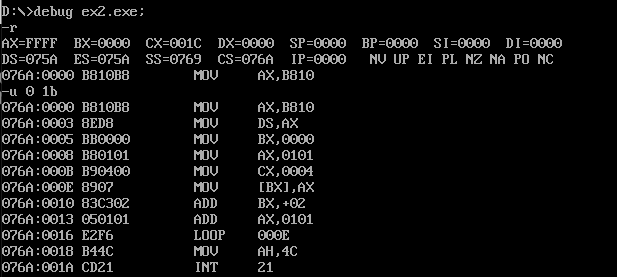

　　　　　　结合可执行文件中寄存器CX的值，使用u命令对ex2.exe进行精确反汇编
　　　　　　

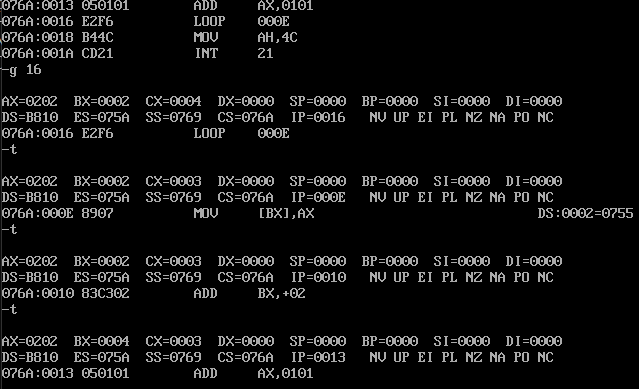

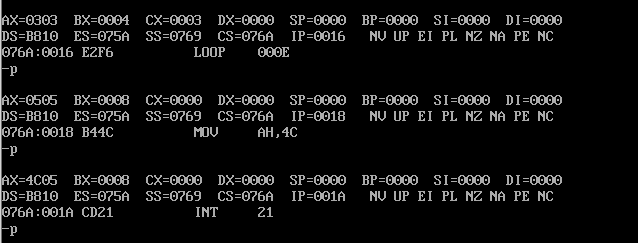

　　　　　　灵活使用t命令、p命令、g命令，对ex2.exe进行调试。
　　　　　　

　　　　　　

 　　　　　　t命令单步调试会跳到loop里执行，p命令可以跳出loop循环，结束程序。

　　　　　　ex2.exm的效果：

　　　　　　

　　　　　　把ex2.asm中line9 mov cx, 4 改成 mov cx, 8 ，保存后重新汇编、链接、运行并观察结果。

　　　　　　



 　　　　　　ex2.asm和ex1.asm，他们实现的是相同的效果，在具体的实现上，ex1直接将对应的字节输入地址，ex2利用循环和[bx]，将字直接

　　　　　　放入内存中，可以使代码变得简洁。　　　

　　　3. 实验任务3

　　　　　　综合使用loop,[bx]，编写完整汇编程序，实现向内存b800:07b8开始的连续16个字单元重复填充字数据0237H。

　　　　　　　要求：

        • 编写汇编源程序

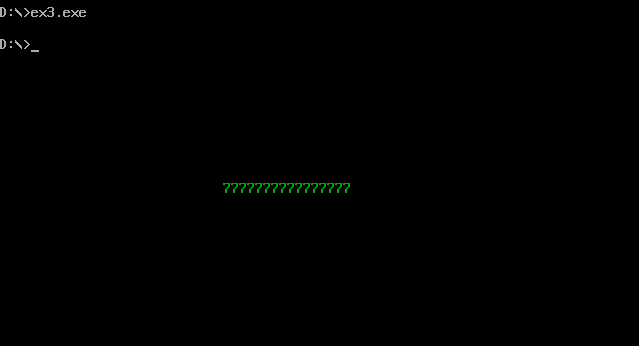

        • 给出运行结果截图
　　　　　　　　　　　
 1 ;ex3.asm
 2 assume cs:code
 3 code segment
 4     mov ax,0b800h
 5     mov ds,ax
 6
 7     mov bx,07b8h
 8     mov ax,0237h
 9     mov cx,0010h
10 s:    mov [bx],ax
11     add bx,2
12
13     loop s
14     mov ah,4ch
15     int 21h
16 code ends
17 end

　　　　　　　　　　

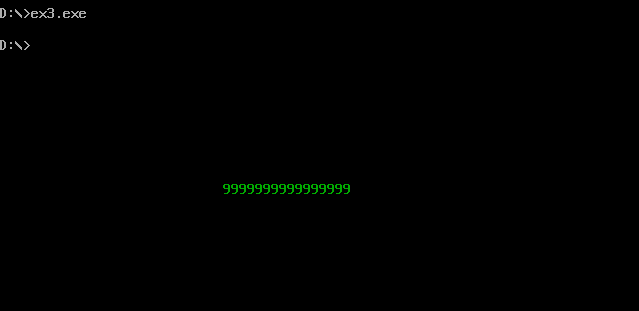

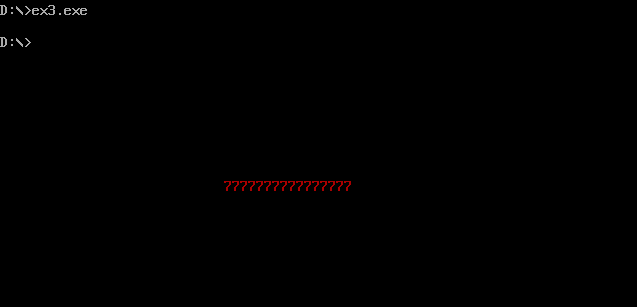

　　　　　　　　　　把填充的字数据，从0237H   改成0239H，再次保存后，汇编、链接、运行，观察结果。

　　　　　　　　　　

　　　　　　　　　　把填充的字数据，从0237H 改成0437H，再次保存后，汇编、链接、运行，观察结果。

 　　　　　　　　　　

 　　　　　　　　　　猜想：高位字节存放颜色信息，地位字节存放显示内容。

　　　　4. 实验任务4

　　　　　　　编写完整汇编源程序，实现向内存0:200~0:23F依次传送数据0~63(3FH)。

        • 综合使用[bx]和loop，编写汇编源程序

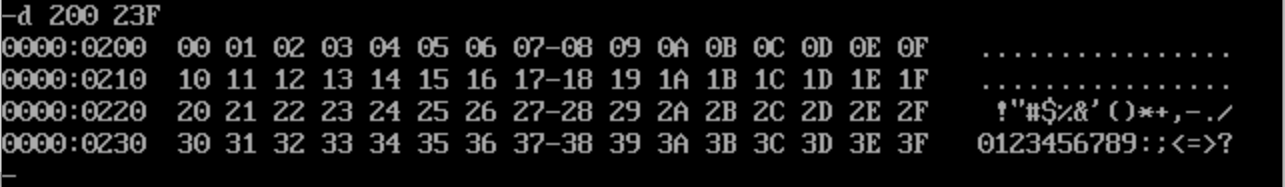

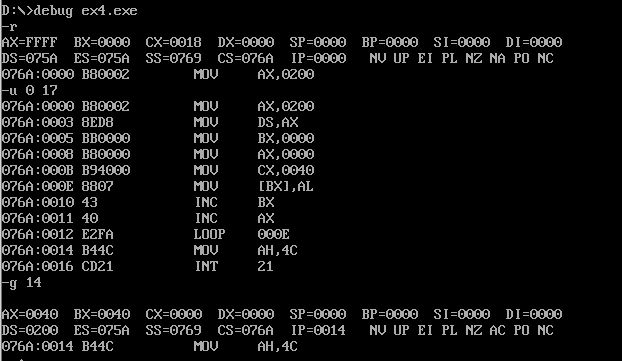

        • 灵活使用debug的t命令、g命令、p命令调试。在程序退出前，用d命令查看
        • 0:200~0:23F，确认是否将0~3F传送至此段内存区域　　
 1 ;ex4.asm
 2 assume cs:code
 3 code segment
 4     mov ax,0200h
 5     mov ds,ax
 6
 7     mov bx,0h
 8     mov ax,0h
 9     mov cx,0040h
10 s:    mov [bx],al
11     inc bx
12     inc ax
13     loop s
14     mov ah,4ch
15     int 21h
16 code ends
17 end

　　　　　　　　　　

 　　　　　　　　　　

　　　　　　5. 实验任务5

 1 ;ex5.asm
 2 assume cs:code
 3 code segment
 4     mov ax,cs
 5     mov ds,ax
 6     mov ax,0020h
 7     mov es,ax
 8     mov bx,0
 9     mov cx,17h
10 s:  mov al,[bx]
11     mov es:[bx],al
12     inc bx
13     loop s
14
15     mov ax,4c00h
16     int 21h
17 code ends
18 end

　　　　　　　　　　

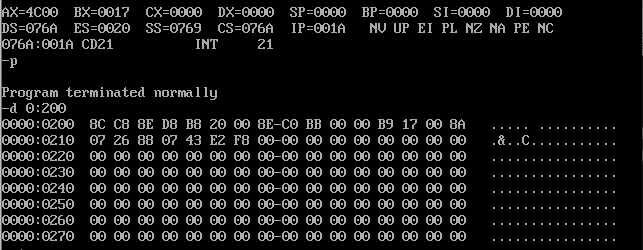

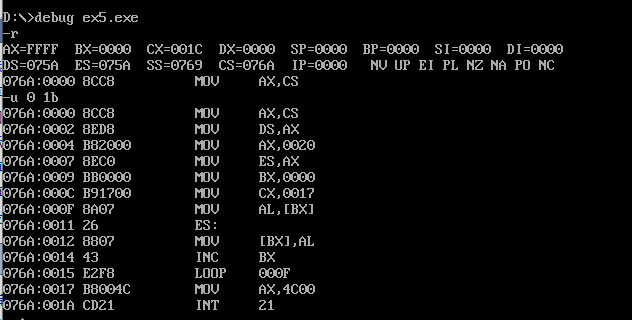

 　　　　　　　　　　可见代码长度为17h，所以第二空填17h，最后检查存入内存的结果：

　　　　　　　　　　



 　　　　　　　　　　（1）复制的是什么？从哪里到哪里？

　　　　　　　　　　　　　复制的是代码段的机器码，从0~17H，即mov ax,4c00h。

　　　　　　　　　　（2）复制的是什么？有多少个字节？你如何知道要复制的字节的数量？

　　　　　　　　　　　　　复制的是代码段的机器码，一共23个字节，可以先将cx的值赋0，然后-u精确反汇编，得到代码的长度，再填入cx。
